4.4 Elektrischer Anschluss

ACHTUNG!
Elektrische Installationsarbeiten dürfen nur von einer Elektrofachkraft
durchgeführt werden. Vor den elektrischen Anschlussarbeiten auf Span-
nungsfreiheit prüfen.
4.4.1 Stromversorgung
Der Anschluss der Stromversorgung des Geräts erfolgt über ein
bauseits zu erstellendes 2-adriges Kabel an den Klemmen L und
N (1~ /N, 230 V, 50 Hz). Die zulässigen Kabelquerschnitte liegen
zwischen 0,5 mm² und 1,5 mm². (siehe Abb. 4.1:)
4.4.2 Busverbindung zum Wärmepumpenmanager
Zwischen dem Wärmepumpenmanager und dem Smart-RTC ist
eine Busverbindung bauseits zu erstellen. Dazu ist ein geschirm-
tes Kabel 2x 0,25 mm² mit einer maximalen Länge von 50 m zu
verwenden. Als GND-Anschluss wird der Kabelschirm verwen-
det.
4.5

Inbetriebnahme

HINWEIS
Damit die Kommunikation zwischen Wärmepumpenmanager und Smart-
RTC ordnungsgemäß gestartet
Wärmepumpenmanager und am Smart-RTC ein Neustart durch
Abschalten der Spannungsversorgung durchgeführt werden.
HINWEIS
Zeigt der Smart-RTC im Display 'Cn', dann ist die Kommunikation zum
Wärmepumpenmanager gestört. In diesem Fall bitte Verdrahtung und
Einstellung prüfen ggf. ist ein Neustart durchzuführen.
ACHTUNG!
Kann keine Kommunikation hergestellt werden, so muss am Smart-RTC
die eingestellte Adresse kontrolliert werden. Die Wärmepumpenmanager-
Software Version L03 erwartet die Adresse 1 und ab der WPM-Software
Version L04 muss die Adresse 50 am Smart-RTC eingestellt werden.
Zur Kontrolle der Adresse müssen die beiden Tasten ‚Schnell-
heizen' und ‚Tastensperre' ca. 3 s lang gleichzeitig gedrückt wer-
den. Es erscheint der Text ‚Code'. Durch Drehen des Dreh-
wird, muss einmalig am
452114.66.73 · FD 9306

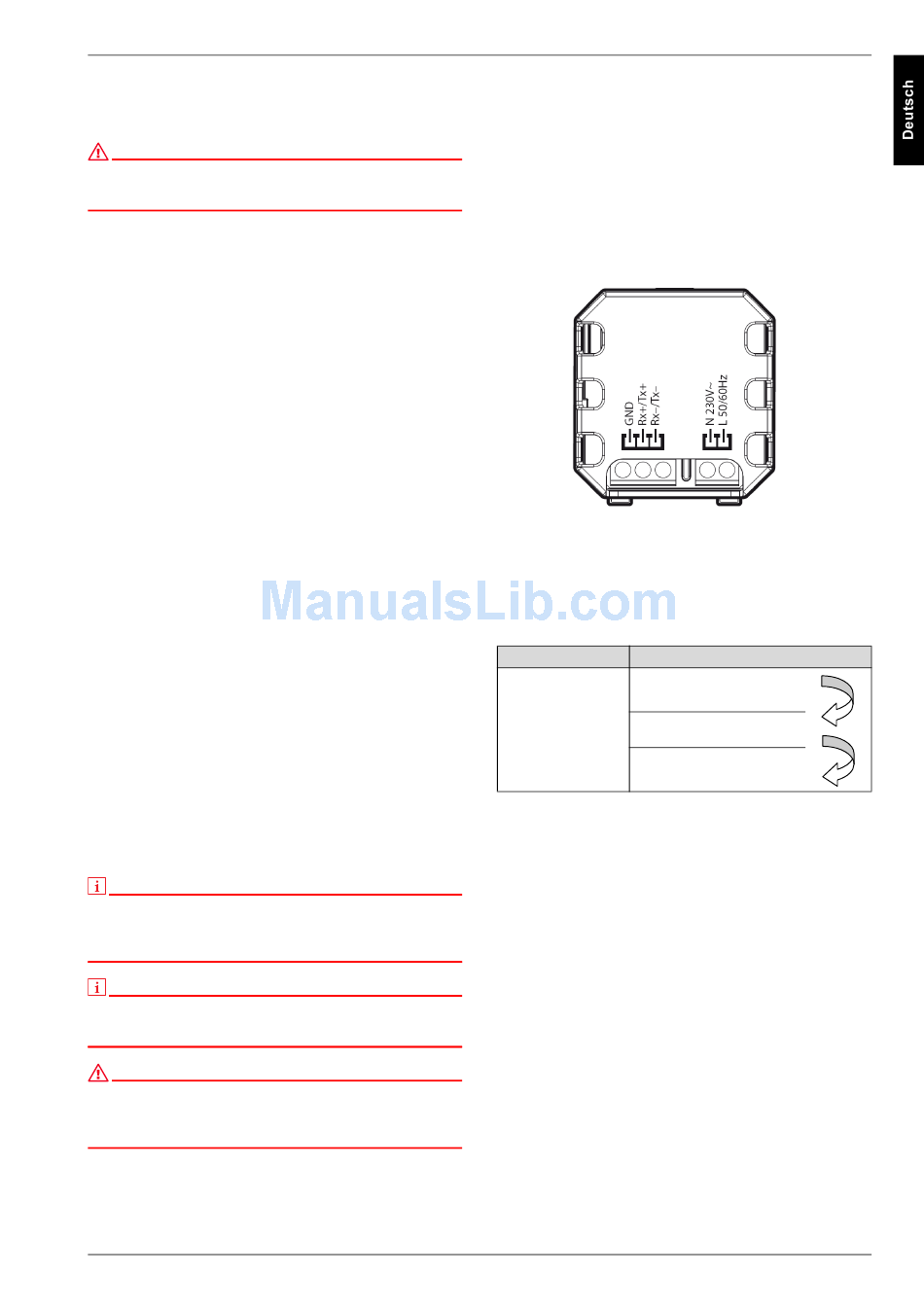

Abb. 4.1:
Folgende Klemmen (siehe Tab. 4.1:) sind anzuschließen:
Smart-RTC
X5.1
+ / - / GND
Rx+/Tx+
field Card
Rx-/Tx-
+ / - / GND
GND
N1-J23
Tab. 4.1:
Druck-Knopfes kann der Wert verändert und durch Drücken be-
stätigt werden. Zunächst muss der Wert ‚22' ausgewählt und be-
stätigt werden. Dann in der Maske mit dem Text ‚Adr' die benö-
tigte Adresse über den Dreh-Druck-Knopf einstellen und
ebenfalls bestätigen. Anschließend mit dem Dreh-Druck-Knopf
die Maske mit dem Text ‚ESC' wählen und das Menü durch Be-
stätigung verlassen.
Die Funktion des Smart-RTC muss am Wärmepumpenmanager
aktiviert werden. Dazu muss im Installateur-Menü unter Einstel-
lungen die Regelung auf Raumtemperatur (Einstellungen - 1.
Heizkreis - Regelung über Raumtemperatur) und anschließend
der Temperaturfühler auf Smart-RTC gestellt werden (Einstellun-
gen - 1.Heizkreis - Temperaturfühler).
Je größer die Abweichung der Raumist- von der Raumsolltempe-
ratur, desto schneller wird die Rücklaufsolltemperatur ange-
passt. Bei Bedarf kann durch den einstellbaren Intervallwert (I-
Wert) die Reaktionszeit verändert werden. Je größer der Inter-
vallwert desto langsamer erfolgt die Anpassung der Raumsoll-
temperatur.
Smart-RTC
Wärmepumpenmanager
wenn nicht
vorhanden
wenn nicht
vorhanden
