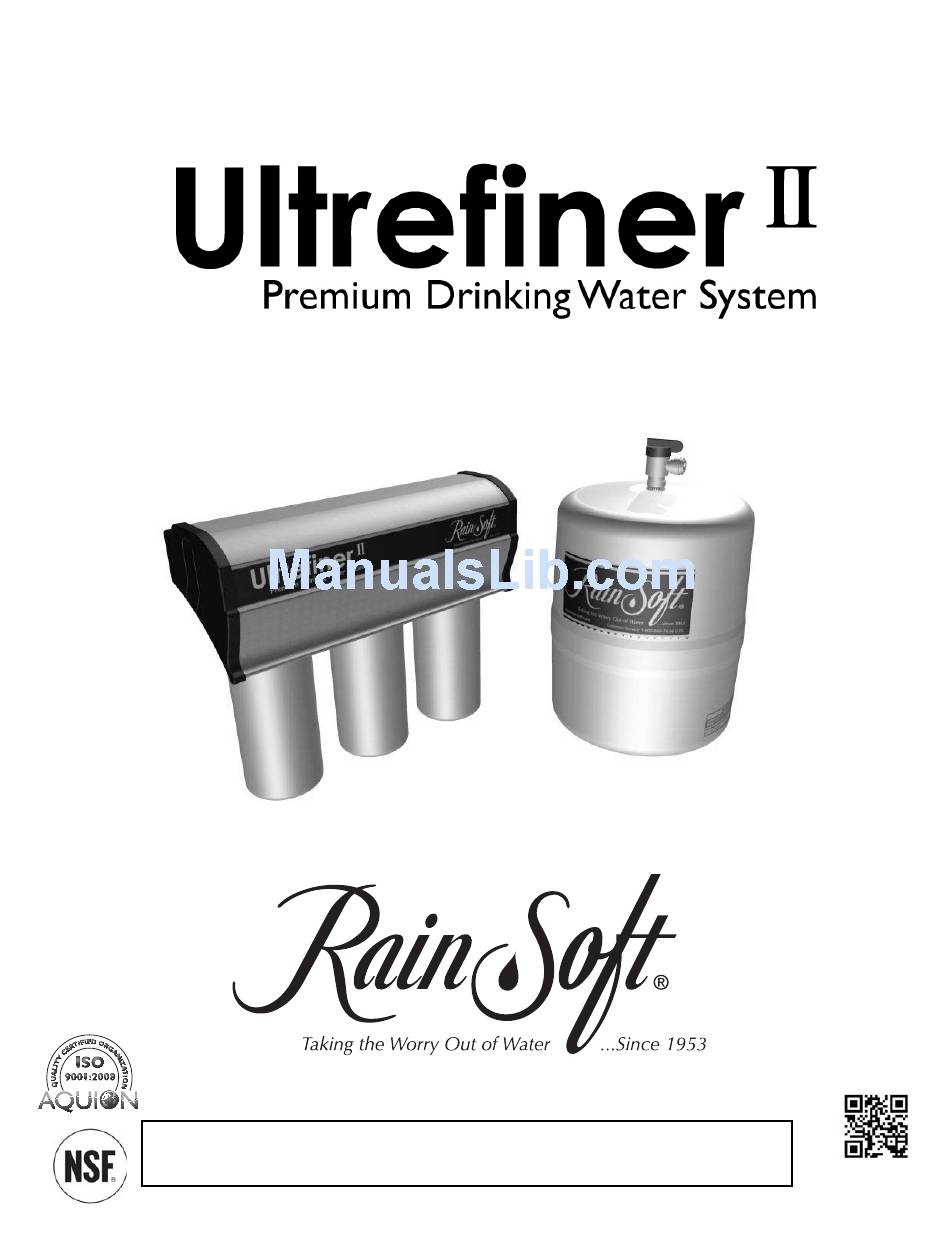

- Page 1 This product is manufactured in an ISO 9001: 2008 certified facility. Model Ultrefiner II - FMV - BNFP, Ultrefiner II - FMV - BNFV, Ultrefiner II - FMV - CHFP and Ultrefiner II - FMV - CHFV are tested and certified by NSF International against NSF/ANSI standard 58 for the reduction of claims specified on the performance data sheet.
-
Page 2: Table Of Contents
Congratulations on your purchase of one of the finest Drinking Water Systems available to homeowners. This Owner’s Manual is designed to assist with the operation, maintenance, and installation of the Ultrefiner II System. It is our sincere hope that this manual is clear, concise, and helpful to you as a new owner. -
Page 3: Product Information
Product Information Figure 1 Your RainSoft Ultrefiner II system provides several stages of treatment to provide you with the best possible drinking water. The components of the system are: INLET UNTREATED Pre-Filter WATER TO SYSTEM OUTLET TREATED The pre-filter is a combination carbon/sediment filter. It removes most... -
Page 4: Product Certification Information
14 for replacement part numbers. Ultrefiner II Membrane Cartridge The Ultrefiner II membrane cartridge is a spiral wound, semi-permeable membrane that requires periodic replacement approximately every 24 to 36 months after installation. Your water quality and water usage may affect this replacement schedule. -
Page 5: Operational Specifications
Recovery Model Faucet Model Production Rates Rating* Rating* BNFP BNFV ULTREFINER II -FMV 16.02 gpd / (60.64 L/day) 17.54% 37.23% CHFP CHFV Additional Specifications • The inlet water should be free from iron, manganese, and sulfur. • This system has been tested for the treatment of water containing pentavalent arsenic (also known as AS (V), As (+5), or arsenate) at concentrations of 0.30 mg/L or less. -
Page 6: Items Required For Installation
3/8 inch O.D. tubing and mounting screws. Installation Location For your convenience, the Ultrefiner II bracket assembly is designed to be mounted on either side of the cabinet, with the tubing ports pointing to the back. -
Page 7: Installation Instructions
CARBON BLOCK REVERSE OSMOSIS MEMBRANE PRE-FILTER CARBON BLOCK • Secure filter housings by hand tightening Counter Clockwise (looking from the top) to Ultrefiner II bracket(see figure 5). Figure 5 HAND TIGHTEN FILTER HOUSING ONTO THE BRACKET PLUG FILTERS INTO THE... - Page 8 2. Mount the System Helpful Tip: The proper drill bit should be selected according to the type of material at the desired installation location. Use screws (not supplied) to secure the Ultrefiner II bracket assembly to the Figure 6 USING PHILIPS OFFSET SCREWDRIVER...
- Page 9 • Use the 3/8 inch x 4 foot tubing (supplied) to connect the storage tank shut off valve to the tank port on the Ultrefiner II Bracket. Additional tubing may be required pending tank location to location of Ultrefiner-...
- Page 10 Figure 9 Wrap PTFE Thread Sealant Tape Around 3/8-NPT Tank Thread Important Note: The drain connection must conform to state and local plumbing codes. If the system is mounted under a kitchen sink, an air gap faucet will be required. If the system is mounted in a different location, a non-air gap faucet may be used, along with a 7.Connect the Drain Outlet...
- Page 11 • Remove the side panel by cutting with knife or clippers. • Place cover onto Ultrefiner II and ensure tubing is correctly secure to the one side of the Ultrefiner II bracket assembly.
-
Page 12: System Start Up
1. Turn on the Water Supply Allow the system to start filling with water. 2. Fast Flush the System Open the Ultrefiner II faucet and turn the drain barrel to the fast flush (“F” on the drain barrel)position (see figure 12). Figure 12 3. -
Page 13: Routine System Maintenance
24 hours first. • After the 24 hour water flush , close the Ultrefiner II faucet and allow the storage tank to fill with water. When the storage tank is full, the system will be ready for operation. -
Page 14: How To Change The Filters
1. Turn off the cold water supply to the Ultrefiner II system. Housings use of Slim Line Spanner Wrench is required. Unscrewing filter housings with use 2. Close the storage tank shut-off valve and then open the Ultrefiner II of other unapproved tools can damage the faucet. -
Page 15: Exploded View And Parts List
Ultrefiner II System Exploded View and Parts List... -
Page 16: Parts List
Parts List Item # PART # Quantity Description UF II UNIBODY 1/4 DRAIN & 3/8 TANK ASSEMBLY 51570 UF II SUMP CAP 1/4 INLET PRE ASSEMBLY 51571 UF II SUMP CAP 3/8 OUTLET POST ASSEMBLY 51572 UF II WASHER UNIBODY 51561 O-RING -013 19914... - Page 17 Hole Dimension with use of air gap Ø " Ø 1 " Air Gap OUT " Tube to Drain Connection Air Gap IN Product Water " Tube to UF II IN with " Tube Drain Connection Item # Aquion Part Description CONTEMP PLUS B-NICKEL FAUCET ASSY 51609...
-
Page 18: Troubleshooting Guide
3. Check Ball is leaking. service. If the troubleshooting guide did not resolve the symptom, please contact your local RainSoft Dealer for service. If you cannot locate your local RainSoft Dealer, please contact RainSoft Customer Service at 1-800-860-7638 or log... -
Page 19: Performance Data Sheet - Page 1 Of 3
0.003 ARSENIC VERIFY THAT THE SYSTEM IS PERFORMING SATISFACTORILY. BARIUM 0.14 98.5 0.35 REPLACE ULTREFINER II - FMV MEMBRANE CARTRIDGE 24 TO 36 MONTHS AFTER INSTALLATION, DEPENDING ON WATER CONDITIONS. CADMIUM 0.031 0.0006 98.1 0.0011 A WATER TEST FOR TDS REDUCTION IS THE BEST INDICATOR OF CHROMIUM 0.007... - Page 20 INDIVIDUAL DESIGN SHALL BE REQUIRED FOR HIGHER INFLUENT LEV- 1,1-DICHLOROETHYLENE 0.083 0.001 0.007 ELS. IF YOU ARE RELYING ON THE ULTREFINER II FOR NITRATE REDUC- CIS- 1,2-DICHLOROETHYLENE 0.170 0.0005 0.07 TION, WE RECOMMEND TESTING YOUR WATER PERIODICALLY (2 TIMES A...
-
Page 21: Performance Data Sheet
RainSoft replacement filters and cartridges. Other “made-to- fit” alternative filters and cartridges claim to perform the same duties as the original RainSoft parts, but these items are not approved for use in your system. “Made-to-fit” alternatives will increase the probability of leaks, putting your entire system at risk. - Page 22 The defective part(s) (or entire unit) will either be repaired or new RainSoft part(s) furnished, for a nominal charge to cover labor, handling, packing and the increase, if any, in the retail price of the part(s) since the date of purchase.
-
Page 23: Installer Specification Sheet
Installer Specification Sheet Dealer Name: Phone Number: Installation Number: Installation Date: Model Number: Serial Number: (See Label) Line Pressure: (psi) Hardness: Chlorine: Inlet TDS:... - Page 24 ™ RainSoft Division of Aquion, Inc. 2080 East Lunt Avenue Elk Grove Village, Illinois 60007 Main Switchboard: 1.847.437.9400 Customer Service: 1.800.860.7638 www.rainsoft.com ©2013 RAINSOFT DIVISION OF AQUION, INC.
- Page 25 Este producto es fabricado en una instalación certificada por ISO 9001: 2008 ™ Los modelos Ultrefiner II - FMV - BNFP, Ultrefiner II - FMV - BNFV, Ultrefiner II - FMV - CHFP y Ultrefiner II - FMV - CHFV están probados y certificados por NSF International contra NSF/ANSI estandár 58 para las afirmaciones de reducción especificadas en la hoja de datos de rendimiento.
- Page 26 Este Manual del Usuario está diseñado para ayudarlo en el funcionamiento, manutención y instalación del sistema Ultrefiner II. Es nuestro sincero deseo que este manual sea claro, conciso y útil para usted como nuevo usuario. ¿ Preguntas? Si usted tiene alguna pregunta referente a la instalación, funcionamiento o servicio de este sistema, por favor, póngase en contacto con su distribuidor local RainSoft.
-
Page 27: Información Sobre El Producto
El postfiltro también sirve como un "filtro polidor", el paso final en la TRATADA PARA GRIFO eliminación de cualquier gusto u olores. Poniendo todo junto, su sistema Rainsoft Ultrefiner II le ofrece varias líneas de defensa para proteger el agua potable de que su familia depende. POST-FILTRO... -
Page 28: Información Sobre La Certificación Del Producto
Los modelos ULTREFINER II - FMV - BNFP, ULTREFINER II - FMV - BNFV, ULTREFINER II - FMV - CHFP y ULTREFINER II - FMV - CHFV están conformes a la norma NSF / ANSI 58 para las afirma- ciones específicas de rendimiento verificadas y sustentadas en datos de... -
Page 29: Especificaciones De Operación
ÍNDICE DE Modelo GRIFO PRODUCCIÓN EFICIENCIA* RECUPERACIÓ BNFP BNFV ULTREFINER II -FMV 16.02 gpd / (60.64 L/dia) 17.54% 37.23% CHFP CHFV Especificaciones adicionales • El agua de entrada debe estar libre de hierro, manganeso y azufre. • Este sistema ha sido probado para el tratamiento de agua conte niendo arsénico pentavalente (también conocido como AS (V), As... -
Page 30: Elementos Necesarios Para La Instalación
I., tubería adicional de 3/8 pulgadas D. I. y tornillos de montaje. Ubicación de la instalación Para su comodidad, el conjunto de soportes Ultrefiner II está diseñado para ser montado en cualquier lado del armario, con las tomas de la tubería apuntadas a la parte posterior. -
Page 31: Instrucciones De Instalación
BLOQUE DE CARBONO PREFILTRANTE •Asegurar las carcasas de los filtros apretando a mano en sentido contrario a las agujas del reloj (mirando desde la parte superior) al soporte Ultrefiner II (ver figura 5). Figura 5 APRETAR A MANO LA CARCASA DEL... - Page 32 • Utilizar tornillos (no proveidos) para fijar el conjunto de soportes rial en el lugar de instalación deseado. Ultrefiner II a la ubicación prevista. Figura 6 USAR DESTORNILLADOR ACODADO PHILLIPS PARA ASEGURAR EL...
- Page 33 • Usar el tubo de 3/8 pulgadas x 4 pies (proveído) para conectar la válvula de cierre del tanque de almacenamiento al orificio del tanque en el soporte de Ultrefiner II. Tubería adicional puede ser necesaria dependiendo de la ubicación del tanque y de la ubicación del soporte Ultrefiner II.
- Page 34 Elegir el panel lateral correcto para quitar con base en la instalación. • Quitar el panel lateral. Usando cuchillo o tijeras. • Colocar la tapa sobre el Ultrefiner II y asegurar que la tubería está bien segura a un lado del conjunto de soportes Ultrefiner II. Figura 11...
-
Page 35: Arranque Del Sistema
Dejar que el sistema comience a llenar con agua. 2. Enjaguar rápidamente el sistema Abrir el grifo Ultrefiner II y girar el cilindro de drenaje para la posi- ción de descarga rápida ("F" en el cilindro de drenaje) (ver figura 12).. -
Page 36: Mantenimiento Rutinario Del Sistema
24 horas. • Después de la descarga de agua 24 horas, cerrar el grifo Ultrefiner II y permitir que el tanque de almacenamiento se llene de agua. Cuando el tanque de almacenamiento esté... -
Page 37: Cómo Cambiar Los Filtros
Desenroscar las carcasas de los filtros usando otras herramientas no autorizadas puede dañar 1.Cerrar el suministro de agua fría al sistema Ultrefiner II. las carcasas de los filtros y anular la garantía. 2. Cerrar la válvula de cierre del tanque de almacenamiento y abrir el grifo Ultrefiner II. -
Page 38: Vista Despiezada Y Lista De Piezas
Vista despiezada del sistema Ultrefiner II y lista de piezas... - Page 39 Lista de Piezas Ítem # Pieza # Cantidad Descripción CONJUNTO DESAGÜE 1/4 & TANQUE 3/8 UF II 51570 CONJUNTO DE ENTRADA TAPA DE CONTENEDOR 1/4 UF II 51571 CONJUNTO SALIDA TAPA DE CONTENEDOR 3/8 51572 ARANDELA UF II 51561 JUNTA TÓRICA -013 19914 JUNTA TÓRICA 3/8 19621...
- Page 40 Vista Despiezada del Grifo y Lista de Piezas Dimension del Agujero con boquete de aire Ø " Ø 1 " SALIDA de Boquete de Aire Tubo de 3/8" para Conexion de Drenaje ENTRADA de Agua Producida con Tubo de 3/8" ENTRADA del Boquete de Aire Tubo de 1/4"...
-
Page 41: Guía De Resolución De Problemas
Rainsoft para el servicio requerido. Si la guía de resolución de problemas no resolvió el síntoma, por favor póngase en contacto con su distribuidor local Rainsoft para el servicio. Si no puede localizar su distribuidor local Rainsoft, por favor póngase en contacto con el Servicio al Cliente Rainsoft al 1-... - Page 42 PARA VERIFICAR QUE EL SISTEMA ESTÁ FUNCIONANDO CORRECTA- MENTE. CADMIO 0.031 0.0006 98.1 0.0011 REEMPLAZAR EL CARTUCHO FILTRANTE ULTREFINER II - FMV 24 A CROMO 0.007 97.7 0.013 36 MESES DESPUÉS DE LA INSTALACIÓNEN, EN FUNCION DE LAS (HEXAVALENTE) CONDICIONES DE AGUA. UNA PRUEBA DE AGUA PARA LA CROMO (TRIVALENTE) 0.31...
-
Page 43: Hoja De Datos De Rendimiento
0.040 0.001 0.075 1,2-DICLOROETANO 0.088 0.0048 0.005 2. El Ultrefiner II es aceptable para el tratamiento de concentra- 1,1-DICLOROETILENO 0.083 0.001 0.007 ciones del afluente de no más de 27 mg/L de nitrato y 3 mg/L de CIS- 1,2-DICLOROETILENO 0.170 0.0005... - Page 44 Al colocar filtros y cartuchos alternativos “hechos a medida” en su Sistema de Agua Potable Premium Rainsoft Ultrefiner II, la garantía del producto será nula y sin efecto y el sistema perderá su certificación NSF. Para garantizar el correcto funcionamiento y certificación de su sistema Rainsoft, por favor, utilizar piezas originales Rainsoft obtenidas a...
-
Page 45: Información Sobre La Garantía
RainSoft o su empresa matriz, Aquion, Inc. Cualquier producto que no ha sido hecho por RainSoft puede estar cubierto por el fabricante de ese producto y no estar cubierto por la garantía RainSoft. Aquion, Inc. no garantiza que su producto RainSoft y el producto que no ha sido hecho por RainSoft funcionan correctamente cuando se usan juntos, y por lo tanto, no asume ninguna responsabilidad. -
Page 46: Hoja Técnica Del Instalador
Ficha técnica del Instalador Nombre del distribuidor: Número de teléfono: Número de la instalación: Fecha de instalación: Número de modelo: Número de serie: (ver etiqueta) Presión de línea: : (psi) Dureza:: Cloro: TSD de entrada:... - Page 47 NOTAS...
- Page 48 ™ RainSoft Division of Aquion, Inc. 2080 East Lunt Avenue Elk Grove Village, Illinois 60007 Principal panel de control: 1.847.437.9400 Servicio al Cliente: 1.800.860.7638 www.rainsoft.com ©2013 RAINSOFT DIVISION OF AQUION, INC.
