Remotec BXT-120 Operating Instructions Manual

Bt-to-av ir extender
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

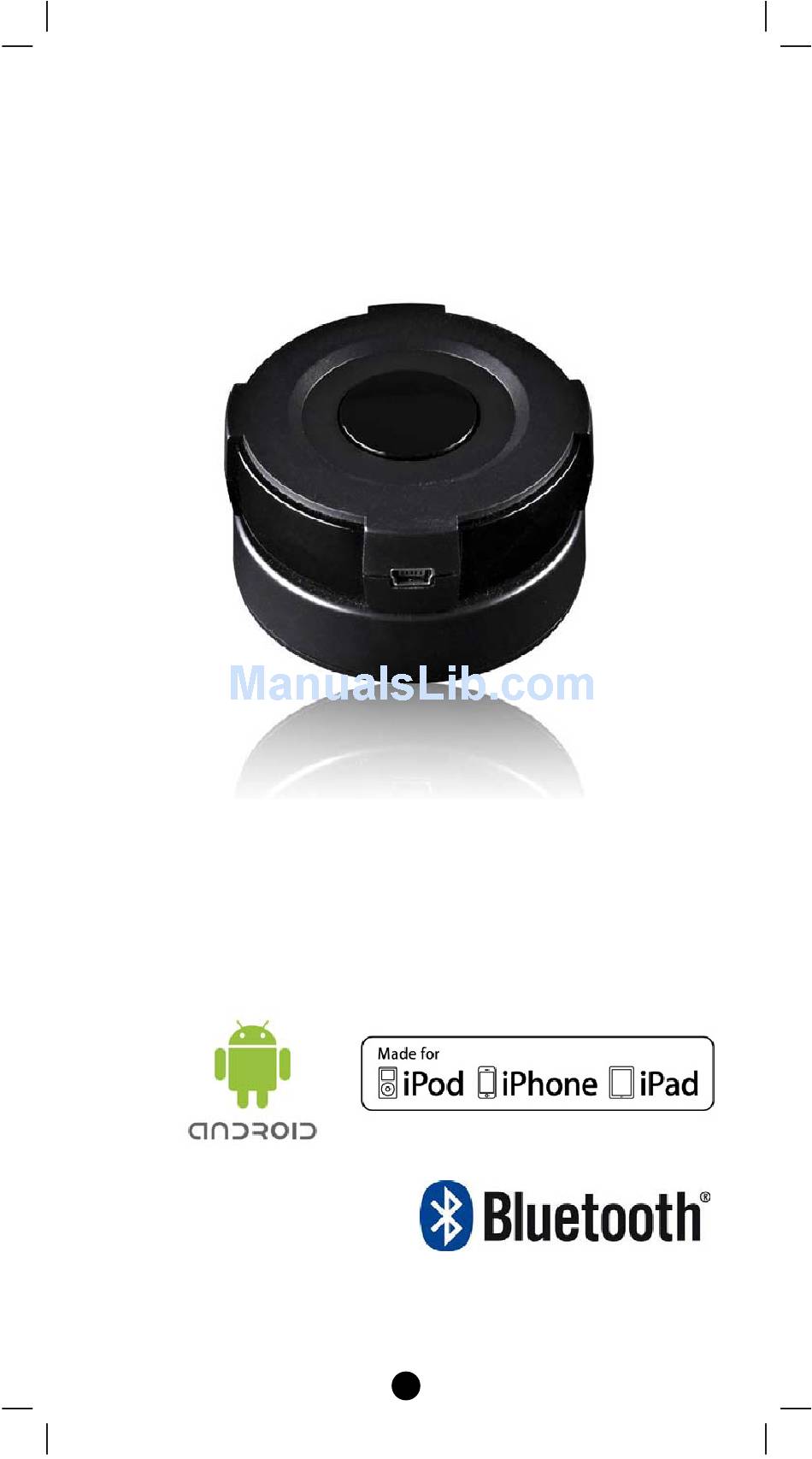

BXT-120
(BT-to-AV IR Extender)
Made for iPhone 5, iPhone 4S, iPhone 4
Made for iPad 3, iPad 2
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the BXT-120 and is the answer not in the manual?

Questions and answers

Related Manuals for Remotec BXT-120

Summary of Contents for Remotec BXT-120

  • Page 1 BXT-120 (BT-to-AV IR Extender) Made for iPhone 5, iPhone 4S, iPhone 4 Made for iPad 3, iPad 2 ...

  • Page 2: Table Of Contents

    Tips for positioning your BXT-120 ....5 BXT-120 Operations ........7 Product Overview..............7 Android - Pair the BXT-120 with your Smart Phone or Tablet..8 Android - Add IR Device ............12 Android - BXT-120 operation for AV Equipment ......19 Android - Device Properties ............19 iOS - Pair the BXT-120 with your iPhone or iPad ......31...

  • Page 3: Introduction

    BXT-120 (BT-to-AV IR Extender) Operating Instructions   Introduction  The BXT‐120 is a Bluetooth to AV IR Extender (Figure 1) and it works  with any Smart Phones and Tablet (iPhone®, iPad® or Android   smart devices) by translating Bluetooth control signals to AV IR  control code. BXT‐120 can control up to 8 AV equipment. User can set  the IR code on any Smart Devices and transmit IR commands by BXT‐ 120, or use the learning function through the simple user interface on  smart devices. The cloud base IR code library supports almost every  popular brand found in today’s market and never outdated. The BXT‐120 supports only one active user at one time. But it allows  multiple Smart Phone or Tablet connect to the BXT‐120. User can  enjoy fully wireless control and home automation system anywhere at  home.     BT-to-AV IR Extender Figure 1 Operation diagram...

  • Page 4: Requirements

    Requirements  Type Requirements Apple and Android Smart Device  Device  ‐ iOS 6.x and 5.x   Operation System (OS)  ‐ Android 2.2 or above  Made for iPhone 5, iPhone 4S, iPhone 4  Compatible Model List           Made for iPad 3, iPad 2  Apple and Android App  Smart URC  ‐ Supports for iOS version:  Screen resolution  iPhone 5, iPhone 4S, iPhone 4,  iPad 3, iPad 2,    ‐ Supports for Android version:  800x480, 854x480, 800x600,  960x640, 976x768, 1024x600,  1024x720, 1280x720,  1232x800, 1280x800   Built‐in Bluetooth interface  Bluetooth   Application Software (App) Installation          If you are using Android OS smart device, please visit to “Google  Play” to download the Smart URC app.  Google Play is a trademark of Google Inc.  Android is a trademark of Google Inc.            If you are using Apple smart device, please visit to “Apple Store®” to  download the Smart URC app. ...

  • Page 5: Tips For Positioning Your Bxt-120

    Tips for positioning your BXT‐120    Environment A  Ideally, you should position the BXT‐120 on top of an open cabinet  near your AV devices.      On top of an open cabinet      Environment B  If you have more than one AV devices at cabinet, you can place BXT‐ 120 at the teapoy and aimed to the receiver of AV devices.    If you position your BXT‐120 so that it does not have a direct line‐of‐ sight to your AV devices, it still may be able to reach them by  bouncing its signals off of walls, floors or ceilings. If your ceiling is very  high, or if the back wall of the room is too far away, you might need to  move the BXT‐120 closer to the AV devices.    Placed at teapoy       ...
  • Page 6 Environment C  If you want to keep all your devices in a closed cabinet, you may need  to connect an IR emitter cable to the BXT‐120.       Using external IR emitter cable for a closed cabinet ...

  • Page 7: Bxt-120 Operations

    LED Indication IR Learning USB Power 5V DC       External   IR Port       Surround IR Output for   top and 4-directions             Figure 2 LED indication and IR Port of BXT-120...

  • Page 8: Android - Pair The Bxt-120 With Your Smart Phone Or Tablet

    Android Smart Device   Pair the BXT‐120 with your Smart Phone or Tablet  Step  Setup on Smart Phone or Tablet  LCD indication on  BXT‐120  Execute the App, below screen will be  LED stay off  shown.  1    Click “About” to check your  LED stay off  application software version and  information.  2   ...
  • Page 9     LED stay off  Click “≡” menu button, then click  “Connect”.  3             ...
  • Page 10 Click “Scan for devices”.  LED stay off  4      Click “Remotec BXT‐120” device.   LED stay off  5           ...
  • Page 11 Enter PIN number to pair with BXT‐ LED stay off  120. (Try 0000 or 1234) and click  “OK”.  6      Now, your smart phone / tablet is  LED light up  connected to BXT‐120.  7       ...

  • Page 12: Android - Add Ir Device

    Add IR Device  Add an IR Device, edit name and select device icon on Smart Phone or  Tablet  Step  Setup on Smart Phone or Tablet  LCD indication on  BXT‐120  Click “Add Device” button.  LED light up  1    Select your “Category”, “Brand” and  LED light up  “Code”.  2   ...
  • Page 13 Category:      Brand:      User can use “Search” or “Test”  function to select your device code.     ...
  • Page 14 By Auto‐search:  LED light up  Turn on your device (e.g. TV)  manually.   Click “Search” button.  3      Click “Search” button. Once your  LED light up  device (e.g. TV) turns off, press stop  button.  4     ...
  • Page 15   Test your device control keys.  LED will flash  once for each  If your device responds to your activated  button press  function correctly, you have selected the  right device code. Otherwise, repeat the    above steps with the next available device  codes until your device responds to your  activated function, and most buttons work    correctly. Click “Back” button to go back to  previous setup menu.  5       ...
  • Page 16 Edit the device name and display  LED light up  icon:   Click “Name” to edit the device name. Click “Device Icon” and select your  corresponding device icon.  Click “Finish” button to save your  settings.  6           ...
  • Page 17 By Manual Test:  LED light up  Select your device code and start    from higher ranking.      7             ...
  • Page 18 Click “Test” button.  LED will flash  once for each  Test your device control keys.  button press  If your device responds to your activated    function correctly, you have selected the  right device code. Otherwise, repeat the  above steps with the next available device  codes until your device responds to your  activated function, and most buttons work    correctly. Click “Back” button to go back to  previous setup menu.  8      Follow the above step 6 to complete  LED light up  the “device name” and “display icon”    setup.   9  Click “Finish” button to save your  settings.   ...

  • Page 19: Android - Bxt-120 Operation For Av Equipment

    BXT‐120 operation for AV Equipment    Once you paired the BXT‐120 to your Smart Phone or Tablet and  selected an IR device code, you have transformed your Smart Phone  or Tablet as a touch‐screen universal remote controller.    • Press a desired button on Smart Phone or Tablet which you want to  transmit the command.  • BXT‐120 red LED will flash once if the command is received and  transmits the IR command to your appliances through the 5‐ directional IR emitters.    Device Properties  Edit device (device icon, rename device, IR learning, delete and  rename button) and remove an IR Device  Step  Setup on Smart Phone or Tablet  LCD indication on  BXT‐120  Press and hold the device icon for 3  LED light up  seconds.    1           ...
  • Page 20 Click “Edit device”.  LED light up    2      Edit the device name, display icon and  LED light up  remote buttons:      Click “Edit remote buttons”  3       ...
  • Page 21 Select a button which you want to  LED light up  edit.    4      Click “Edit button labels”.  LED light up    5             ...
  • Page 22 Input your button name then click  LED light up  “OK” to confirm it.      ⇓   6             ...
  • Page 23 Delete a remote button  LED light up      Select a button which you want to  delete it.  7      Click “Delete remote commands”.  LED light up    8       ...
  • Page 24 Click “Yes” to confirm it.  LED light up      ⇓   9               ...
  • Page 25 Learn a remote button  LED light up      Select a button which you want to  learn the command.  10      Click “Learn remote commands”.  LED light up    11       ...
  • Page 26 Place the BXT‐120 and your device  LED stay off  remote as shown, aimed at each  other 1‐3 inches apart.  Click “Start” to enable the learning.  12    Press and keep holding the key on  => LED flashes  your original equipment remote  twice if the  which you want to learn until LED  command has  flash and prompt on the screen the  been learned  learning result, it may take few  successfully  seconds or more depending on IR    codes of your remote.  => LED flashes 6  times, it shows an  error in the  learning process    (Adjust the  13  position of your  remote and  repeat from step  12 again)       ...
  • Page 27 ‐ Click “Test” to test the learned key,  ‐  ‐ Click “Learn” to re‐start the learning  if it is unsuccessful.  ‐ Click “Finish” to go back to previous  menu.    ⇓   14      When you encounter problem, check  followings:    ♦ Do not release key on original  remote before BXT‐120 return ...
  • Page 28 status during learning.    ♦ Press the key on original remote  before learning mode timeout.    ♦ Keep away from incandescent light  and direct sunlight during learning.   ♦ Make sure IR Transmitter of your  original remote alight with learning  diode of BXT‐120, you may also  slight adjust closer or further away  the distance of two devices. Some  of remotes the IR transmitter in  hidden behind lens and may not  installed center of remote.    ♦ Make sure the power is good on  both devices, especially the original  remote. Use fresh batteries.  Click “Back” button to go back to  LED light up  previous setup menu.    Click “Done” to go back to device  menu.   15         ...
  • Page 29 Remove a remote device:  LED light up    Press and hold the device icon for 3  seconds.  16      Click “Remove device”.  LED light up    17       ...
  • Page 30 Click “YES” to confirm it.  LED light up      ⇓ 18                 ...

  • Page 31: Ios - Pair The Bxt-120 With Your Iphone Or Ipad

    Apple Smart Device (iPhone and iPad)  Pair the BXT‐120 with your iPhone or iPad  Step  Setup on Smart Phone or Tablet  LCD indication on  BXT‐120  Go to “Settings” page on your smart  LED stay off  device and then click “Bluetooth”.  1      Turn on the “Bluetooth” interface.  LED stay off  2           ...
  • Page 32 Select “BXT‐120” and pair the unit.  LED stay off  3      Enter PIN number “0000”to pair with  LED stay off  BXT‐120 and then click “Pair”.     4                   ...
  • Page 33 If the connection is successful, the  LED light up  screen will show “Connected”.    ⇓  After a few seconds, it will pop up a  screen and prompt you to jump to the  “Smart URC” App. Please click “Allow”  to open the App.  4               ...

  • Page 34: Ios - Add Ir Device

    Add IR Device  Add an IR Device, edit name and select device icon on Smart Phone or  Tablet  Step  Setup on Smart Phone or Tablet  LCD indication on  BXT‐120  Click “Add Device” button.  LED light up  1      Select “Device icon”;  LED light up  Change “Device Name”;  Select “Device Type”;   Select “Device Brand”;  Select “Device Code”;  2   ...
  • Page 35 Click “Auto Search” or “Test” button  to select your device code.  By Auto‐search:  LED will flash  Turn on your device (e.g. TV)  once for each IR  manually.  code  Click “Auto Search” button, then click  “Start” button to start Auto search.  3    ⇓       Once your device (e.g. TV) turns off,  press stop button.  Test your device control keys.  LED will flash  If your device responds to your activated  once for each  function correctly, you have selected the  4  button press  right device code. Otherwise, repeat the    above steps with the next available device ...
  • Page 36 codes until your device responds to your  activated function, and most buttons work  correctly.    Press “Use this device” button to  confirm the device code.    By Manual‐search:  LED will flash  Select your device code and start  once for each  from higher ranking.  button press      Click “Test” button.  Test your device control keys.  If your device responds to your activated  function correctly, you have selected the  right device code. Otherwise, repeat the  above steps with the next available device  codes until your device responds to your  activated function, and most buttons work  correctly.    Press “Use this device” button to  5  confirm the device code.   ...

  • Page 37: Ios - Bxt-120 Operation For Av Equipment

    BXT‐120 operation for AV Equipment    Once you paired the BXT‐120 to your Smart Phone or Tablet and  selected an IR device code, you have transformed your Smart Phone  or Tablet as a touch‐screen universal remote controller.    • Press a desired button on Smart Phone or Tablet which you want to  transmit the command.  • BXT‐120 red LED will flash once if the command is received and  transmits the IR command to your appliances through the 5‐ directional IR emitters.    Device Properties  Edit device (IR learning, rename and delete remote button) and  remove an IR Device  Step  Setup on Smart Phone or Tablet  LCD indication on  BXT‐120  Press and hold the device icon for 3  LED light up  seconds.    1                 ...
  • Page 38 Click “Edit” to edit remote buttons or  LED light up  click “Delete” to remove an IR device.    2      Select “Device icon”;  LED light up  Change “Device Name”;    Edit “Device keys”;  3    ⇓  ...
  • Page 39     Edit remote buttons (rename,  LED light up  Learning and Delete):        Select a button which you want to    edit.     i)  Click “Edit” button to rename the    button.              4                  ⇓              ...
  • Page 40                                 ii)  Click “Learn” button to learn the  => LED flashes  command.  twice if the  command has  been learned  successfully    => LED flashes 6  times, it shows an  error in the  learning process    (Adjust the  position of your  remote and  repeat the  learning  procedure)      (Place the BXT‐120 and your device  remote as shown, aimed at each    other 1‐3 inches apart. ...
  • Page 41   ⇓    Click “Test” button to test the button  function or click “Learn again” to re‐ start learning.  Click “Finish” button to go back to  previous menu.    (When you encounter problem, check  followings:    ♦ Do not release key on original  remote before BXT‐120 return  status during learning.   ...
  • Page 42 ♦ Press the key on original remote  before learning mode timeout.    ♦ Keep away from incandescent light  and direct sunlight during learning.   ♦ Make sure IR Transmitter of your  original remote alight with learning  diode of BXT‐120, you may also  slight adjust closer or further away  the distance of two devices. Some  of remotes the IR transmitter in  hidden behind lens and may not  installed center of remote.    ♦ Make sure the power is good on  both devices, especially the original  remote. Use fresh batteries.)      iii)  Click “Delete” button to delete it.    ⇓  ...
  • Page 43   Click “Finish” button to go back to  main menu.   ...

  • Page 44: Frequently Asked Questions

    FREQUENTLY ASKED QUESTIONS    Q  Why I can't upgrade the “Smart URC” on my Smart phone /  Tablet?  A  It may have a compatibility issue as there are many Android OS  versions embedded at different smart device. If this is your case,  please uninstall the “Smart URC” before install or upgrade the  latest version of “Smart URC”.    Q  Why I can’t pair the BXT‐120 with my Smart phone / Tablet?  A  Your smart device may record the wrong PIN code for BXT‐120.  Please follow below steps to un‐pair the BXT‐120 then back to the  Smart URC app to pair your BXT‐120 again.    Step  Setup on Smart Phone or Tablet  LCD indication on  BXT‐120  Select “Wireless and network” under  ‐  “Settings” menu.  1                     ...
  • Page 45 Select “Bluetooth settings”.  ‐  2      Press and hold the “BXT‐120” to un‐ ‐  pair the unit.  3               ...
  • Page 46 Click “Unpair” to un‐pair the unit.  ‐    4  ⇓        ...

  • Page 47: Compatibility Test

    COMPATIBILITY TEST    Android OS Model Number  OS Version  Samsung S‐III (GT‐I9300); 4.8”  4.0.4  Samsung S‐II HD LTE (E120L); 4.65”  4.0.4  Samsung Galaxy Nexus (I9250); 4.65”  4.0.4  Samsung Galaxy Note (GT‐N7000); 5.3”  2.3.6 / 4.0.4  Samsung Galaxy Tab (GT‐P7300); 8.9”  3.2 / 4.0.4  Samsung Galaxy Tab 2 (P3100); 7”  4.0.3  Samsung Galaxy Tab (GT‐P1010); 7”  2.2.1  Sony Xperia Acro S (LT26W); 4.3”  4.0.4  Sony Xperia neo V (MT11i); 3.7”  2.3.4  Sony Tablet S (SGPT111); 9.4”  3.2.1  HTC Incredible S (G11); 4”  4.0.4 / 2.3.5  HTC Sensation (G14); 4.3”  2.3.4  HTC Wildfire S (G13); 3.2”  2.3.5  Google nexus 7; 7”    4.1.1  LG P990 Optimus 2X; 4”  2.3.4  LG P500（Optimus One）; 3.2”  2.2.1  Motorola XT928（DROID RAZR）;  (4.5")  4.0.4  Motorola DEFY MB525; 3.7”  2.2.2  Aoson M11‐16G; 9.7” ...

  • Page 48: Maintenance

    MAINTENANCE    Do not expose the unit to dust, strong sunlight, humidity, high  temperatures or mechanical shocks.  Do not use corrosive or abrasive cleansers on your unit.  Keep the unit dust free by wiping it with a soft, dry cloth.  Do not disassemble the unit; it contains no user‐serviceable parts.      TECHNICAL SPECIFICATIONS    Model no.  BW8432UN (BXT‐120)  RF Frequency  2.4GHz   IR Frequency  Up to 455kHz  IR Learning command  No limit  Bluetooth version  3.0  Bluetooth class  Class 2  Up to 10meters outdoor line of sight, in  RF operating distance  unobstructed environment  up to 7meters line of sight, in unobstructed  IR operating distance  environment  Operation: 0 ‐ 40°C  Temperature   Storage: ‐20 ‐ 60°C  Powered by  USB Power DC 5V 100mA   Dia.=70mm, T = 18mm (Main unit)  Dimension   Dia.=70mm, T = 15.5mm (Bottom chassis)  35g (Bottom chassis excluded)  Weight   60g (Bottom chassis included)   ...

  • Page 49: Fcc Notice

    FCC NOTICE  This device complies with Part 15 of the FCC rules. Operation is  subject to the following two conditions:   (1) this device may not cause harmful interference, and   (2) this device must accept any interference received, including  interference that may cause undesired operation.      LEGAL NOTICE  Made for iPhone," and "Made for iPad" mean that an electronic  accessory has been designed to connect specifically to iPhone, or iPad,  respectively, and has been certified by the developer to meet Apple  performance standards. Apple is not responsible for the operation of  this device or its compliance with safety and regulatory standards.  Please note that the use of this accessory with iPhone, or iPad may  affect wireless performance.      WARNINGS  Changes or modifications not expressly approved by the party  responsible for compliance could void the user's authority to operate  the equipment.  ‐ RISK OF FIRE  ‐ RISK OF ELECTRICAL SHOCK  ‐ RISK OF BURNS  ‐ The socket‐outlet shall be installed near the equipment and  shall be easily accessible.  ‐ Use only power supplies listed in the user instructions.  Do not dispose of electrical appliances as unsorted municipal waste,  use separate collection facilities. Contact your local government for  information regarding the collection systems available.     ...

  • Page 50: Warranty

    WARRANTY  ONE‐YEAR LIMITED WARRANTY: Remotec warrants this product to be  free from defects in materials and workmanship under normal use  and service for a period of one year from the original date of purchase  from the distributor or dealer.    REMOTEC shall not be liable for:  damages caused by defective devices for indirect, incidental,  special, consequential or punitive damages, including, inter alia,  loss of profits, savings, data, loss of benefits, claims by third  parties and any property damage or personal injuries arising  from or related to the use of the device.  Service trips to provide instruction on product use.  Shipping costs for replacement products.    This warranty is limited to the repair or replacement of this product  only, if the purchase date cannot be substantiated, the warranty  period will begin on the date of manufacture as indicated on this  product. All warranty claims must be made to Remotec appointed  distributors or dealers during the applicable warranty period. This  warranty gives you specific legal right and you may also have other  rights which vary in each country.     www.remotec.com.hk Printed in China            F820‐8432‐0000...
