АКТИВНЫЙ САБВУФЕР FOCAL INTEGRATION IBUS 2.1 СО ВСТРОЕННЫМ 2-Х
КАНАЛЬНЫМ УСИЛИТЕЛЕМ ДЛЯ ПОДКЛЮЧЕНИЯ ВНЕШНЕЙ АКУСТИКИ
Р у ко в о д с т в о п о л ь з о в а т е л я

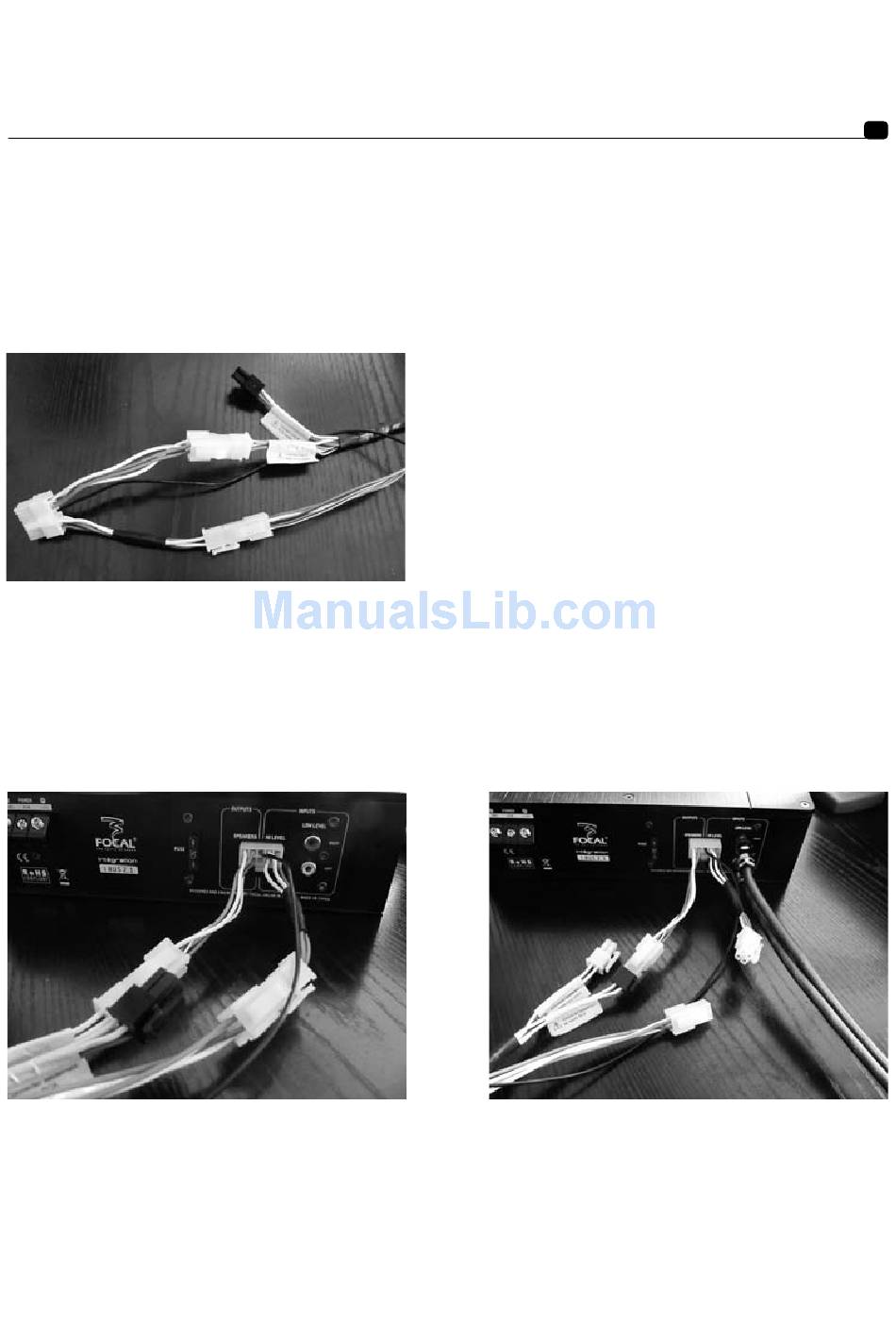

Пожалуйста, обратитесь к технической информации ниже для конфигурирования вашего кабеля подключения "Plug
and Play" в соответствии с типом головного устройства. Оптимальная эксплуатация изделия гарантируется только в
случае, если эти инструкции соблюдаются и применяются.
Способы подключения в случае оснащения головного устройства разъёмами стандарта ISO или FAKRA (в этом
случае необходим интерфейсный Y-кабель FAKRA/ISO в сответствии с маркой Вашего автомобиля).
N°2
"Режим высокого уровня" - используются
высокоуровневые выходы головного устройства
(предназначенные для подключения акустических
систем).
(штатная модель ГУ)
N°2
N ° 1: Подлючен
N ° 2: Подключен
N ° 3: Не подключен
N°3
N°1
N°3
N°1
N ° 1 - Вход высокого уровня
N ° 2 - Режим подключеня по входам высокого уровня
N ° 3 - Режим подключения по RCA
"RCA режим" - используются линейные выходы
головного устройства с разъёмами RCA
(модели ГУ after market)
N°2
N ° 1: Не подключен
N ° 2: Не подключен
N ° 3: Подключен
/
N°3
N°1
