Focal INTEGRATIOn IBUS 2.1 User Manual page 14

CONNECTION / CONNEXION
U s e r m a n u a l / M a n u e l d ' u t i l i s a t i o n

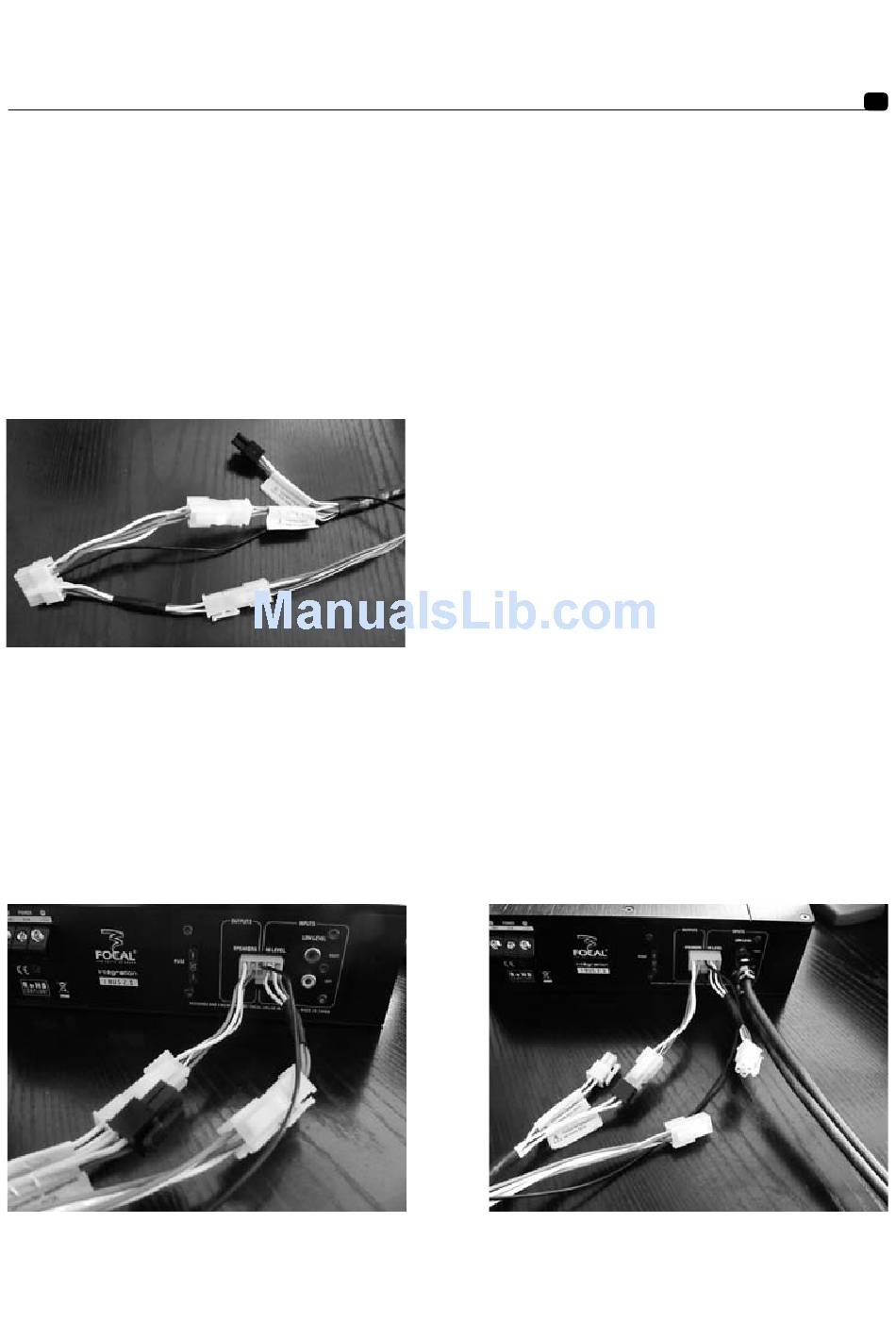

Please refer to the technical information below for the configuration of your Plug and Play cable according to your type of car
head unit. Optimal operation of the product can only be guaranteed if these instructions are respected and applied.
Connecting methods in the case of ISO-standard or FAKRA-standard car head unit (in this case, the ISO/FAKRA Y-cable for
the brand of your vehicle will be required).
Merci de vous référer aux informations techniques ci dessous pour la configuration de votre cable Plug and play, selon votre type
d'autoradio.
Le fonctionnement optimal du produit ne peut être garanti que si ces consignes sont respectées et appliquées.
Modes de raccordement dans le cas d'un autoradio au stand ISO ou d'un autoradio au standard Fakra (dans ce cas, le "y" ISO/
FAKRA à la marque de votre véhicule vous sera indispensable)
N°2
"High level mode "
You used the speaker outputs of your head unit
(original model)
"Mode Haut niveau"(par défaut)
Vous utilisez les sorties haut parleur de votre autoradio.
(par exemple tous les autoradios d'origine sans connecteur
N°2
N°1: Plugged
N°2: Plugged
N°3: Not Plugged
N°3
N°1
RCA)
N°3
N°1
N°1 : Connecté
N°2 : Connecté
N°3 : Non connecté
N°1 Input High level plug
N°2 High level "mode" plug
N°3 RCA "mode" plug
N°1 - Prise d'entrées haut niveau
N°2 - Prise de "mode haut niveau"
N°3 - Prise de "mode RCA"
"RCA mode"
You used the RCA outputs of your head unit
(after market model) "
Mode RCA"
Vous utilisez les sorties RCA de votre autoradio
(type after market)
N°2
N°1:Not Plugged
N°2: Not plugged
N°3: Plugged
N°3
N°1
N°1 : Non connecté
N°2 : Non connecté
N°3 : Connecté
14
