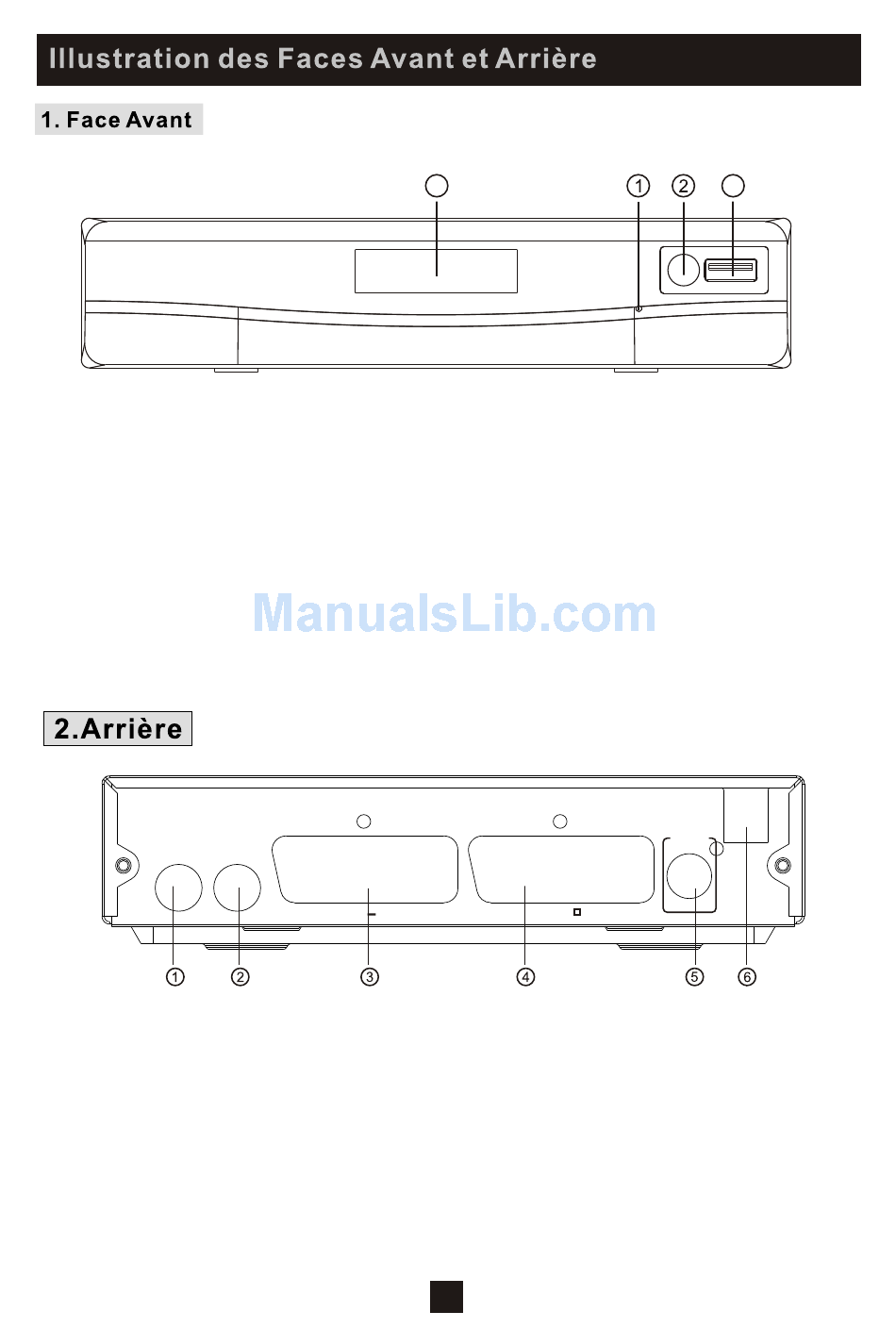

1. Voyant Standby : Utilisé pour montrer visuellement l'état de
régime du décodeur, le voyant vert LED indique que le décodeur est
allumé, le voyant rouge LED indique que le décodeur est en mode
veille.
2. RÉCEPTEUR TÉLÉCOMMANDE : Utilisé pour recevoir le signal
de la télécommande.
3. Prise USB (facultatif) : Utilisé pour connecter une clé USB 2.0.
Remarque: tous les récepteurs n'ont pas la prise USB.
4.LED.
R R F F IN IN
1. RF IN : Ce port est relié à votre antenne externe.
2. BOUCLE D'ENTRÉE RF :
téléviseur ou à un autre système vidéo.
3. MAGNÉTOSCOPE SCART :
4 .TV SCART :
5. COAXIAL : Cette prise se relie à un câble coaxial sur votre son
multi canal.
6. CÂBLE DE SECTEUR :
électrique.
R R F F LOOP LOOP
THROUGH THROUGH
VCR O O VCR O O
Pour dévier le signal RF vers votre
Cette prise se relie à votre téléviseur.
Pour brancher l'appareil sur une prise
4
TV TV
Lecteur DVD ou autre lecteur vidéo.
1
3
100-240V~
50/60Hz
Digital
Audio
Coaxial
