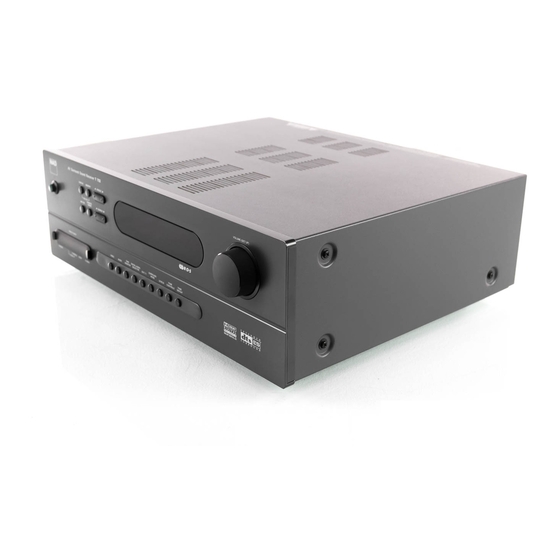

SERVICE SAFETY PRECAUTIONS 1. Replacing the fuses CAUTION: FOR CONTINUED PROTECTION AGAINST THE RISK OF FIRE REPLACE ONLY WITH SAME TYPE OF FUSE. Reference Designator Part Number Description F751*AH 33-0160001-00-48 Fuse 8A 250V Time Lag 5x20 MM UL/CSA F751*C 33-0131002-00-48 Fuse 5A 250V Time Lag 5x20 MM SEMKO/VDE F752*AH 33-0111006 -00-48...
AM TUNER SECTION Input level is expressed as the reading in open circuit of 75-ohm source impedance signal generator Usable sensitivity (999/1000 kHz) ≤ ≤ ≤ ≤ ≤ 30 dBuv S/N Ratio (5 mV in) ≥ ≥ ≥ ≥ ≥ 30 dB (5 mV in) ≤...
REAR PANEL / FRONT PANEL VIEW REAR PANEL FM & AM ANTENNA SWITCHED POWER OUTLETS MAIN IN / AUDIO PRE-OUTS / 10. AC POWER CORD SUBWOOFER OUT DIGITAL AUDIO INPUTS & DIGITAL AUDIO MONITOR OUT OUTPUT CD INPUT 12. FRONT, CENTER & SURROUND SPEAKERS DISC INPUT 13.
DISASSEMBLY INSTRUCTIONS Remove machine screws M4.0 x 8.0 (1 to 6) from the side panels. Remove tapping screw 3.0 x 8.0 (7 to 10) from the back panel. Refer to Figure No. 1. Figure No. 1 Pull both sides of the TOP COVER slightly outwards 11 and tilt approx. 35 ° and then remove in the direction as indicated by the arrow 12.
Page 12
ADJUSTMENT POINT DIAGRAM FRONT/CENTER AMPLIFIER BOARD SURROUND AMPLIFIER BOARD AMPLIFIER ADJUSTMENT Idle Current 1. Rotate R522 fully clockwise. 2. Connect DC millivoltmeter to P501 (i.e. Across half of R523, 0.22 Ohm resistor). 3. Turn on the unit. 4. Adjust R522 for 1mV reading on voltmeter. 5.
COMPONENT VIDEO RESISTORS : UNLESS OTHERWISE SPECIFIED ARE CARBON FILM. NOTE: 1. RESISTORS, UNLESS OTHERWISE SPECIFIED, ARE 1/6W, 5%. 2. ALL CERAMIC CAPACITORS, UNLESS OTHERWISE SPECIFIED, ARE 50V, 10%. COMPONENT VIDEO 1 U4302 U4301 74HC4052 BA7760FS COMPONENT COMPONENT VIDEO 2 VIDEO OUT U4303 74HC4052...
Page 35
DSP, DIGITAL IN/OUT U1022 CS4340 U1001 CS49326-CL U1004 U1002 74HC157 74HC245A U1005 CS8415A DTS & MPEG DECODER U1021 U1003 IC-CS4228 74LVC245A CS4228 U1017 IC-74HC251 DTA114ESA 2SC1815 RN1241 E C B E C B E C B DIGITAL IN/OUT U1008 U1009 74LVC574 74LVC574 U1014...
Page 37
MULTI-CH / PRE-OUT FRONT L FRONT R SURR L HI VOLTAGE ANALOG FUNCTION SW. SURR R B.SURR L B.SURR R CENTER MULTI-CHANNEL BOARD PRE-OUT BOARD DTC144ESA DTC114ESA MUTING SS8050 DTA114ESA SS8550 DTA144ESA 2SC2878 RN1241 RESISTORS : UNLESS OTHERWISE SPECIFIED ARE CARBON FILM. NOTE: 1.
Page 38
MAIN BOARD IC BLOCK DIAGRAM 74HC157 DSP BOARD: U1004 SELECT STROBE 74HC251 DSP BOARD: U1071 STROBE...
Page 43
HCF4094B KEYBOARD: U204~U207 SERIAL SERIAL CLOCK SERIAL STROBE LATCH LATCH STAGES 3 - 7 LATCH 1 OUTPUT ENABLE V DD 3-STATE STATE STATE V SS V DD V SS 74HC4051 KEYBOARD: U208 74HC4051 CHANNELS IN/OUT COM OUT/IN CHANNELS IN/OUT CHANNELS IN/OUT...
Page 44
M6759 KEYBOARD: U201 & U202 P0.7:0 P2.7:0 P1.7:0 P3.7:0 Port 0 Port 2 Port 1 Port 3 Drivers Drivers Drivers Drivers Serial Port Timer Port Latch Port Latch Port Latch Interrupt Logic Data Bus Data Bus B Register Program Address Register ALU REG1 ALU REG2...
Page 45
74HC4052 COMPONENT VIDEO BOARD: U4302 & U4303 74HC4052 Y CHANNELS IN/OUT X CHANNELS IN/OUT COM "Y" OUT/IN COM "X" OUT/IN Y CHANNELS IN/OUT X CHANNELS IN/OUT BA7625 COMPOSITE VIDEO BOARD: U4202 S-VIDEO BOARD: U4102 & U4103...
Page 53
Reference No. Part No. Description U208 27-0140510-18-00 I.C. MUX/DEMUX M74HC4051MIR U209 27-0324591-18-00 IC OCTAL BUS TRANSCEIVER 74VHC245M U210 27-2300225-00-00 I.C. EEPROM 2K BYTE 250nS M24C16-BN6 CRYSTAL X201-X202 28-5221200-06-19 CRYSTAL 22.1184MHZ 30ppm HC-49S IC SOCKET U201A 34-6244000-00-79 IC SOCKET PLCC 44 FT TACT SWITCHES S201-S217 35-1001117-00-67...
Page 54
Reference No. Part No. Description CAPACITORS C701,C705-C706,C716 22-3102032-00-28 CAP ELEC GR 1000uF 25V 20% C702,C719,C723 22-3101022-00-43 CAP ELEC SS 100uF 16V 20% C704 22-3332032-00-28 CAP ELEC GR 3300uF 25V 20% C707,C721,C724 22-3222032-00-34 CAP ELEC GS 2200uF 25V 20% C710 22-3470052-00-43 CAP ELEC SS 47uF 50V 20% C711-C713 22-3102052-00-28 CAP ELEC GR 1000uF 50V 20% REGULATORS...
36-2283110-07-96 *C POWER CORD 63-0752001-00-01 POLYFOAM ENDCAP L 64-0700001-00-01 POLYBAG UNIT 63-0752002-00-00 POLYFOAM ENDCAP R 37-0020200-00-79 BATTERY AAA 1.5V 83-0752000-00-04 REMOTE HANDSET NAD HTR-2 67-0752002-11-99 CARTON SHEET 490 X 225 MM 67-0752001-10-99 CARTON SHEET 560 X 225 MM 67-0752000-10-99 CARTON BOX...
VERSION HISTORY SERIAL NUMBER SOFTWARE VER. PCB ASSEMBLY VERSION R28T75200001-R28T75200050 A6 PCB ASSEMBLY KEYBOARD, DSP BOARD, TRIGGER BOARD, MAIN BOARD, VIDEO 6 BOARD, PRE-OUT BOARD, MULTI-CHANNEL BOARD, SECONDARY BOARD, LED BOARD, DIGITAL BOARD, POWER SWITCH BOARD, COMPONENT VIDEO BOARD. A7 PCB ASSEMBLY FRONT &...
