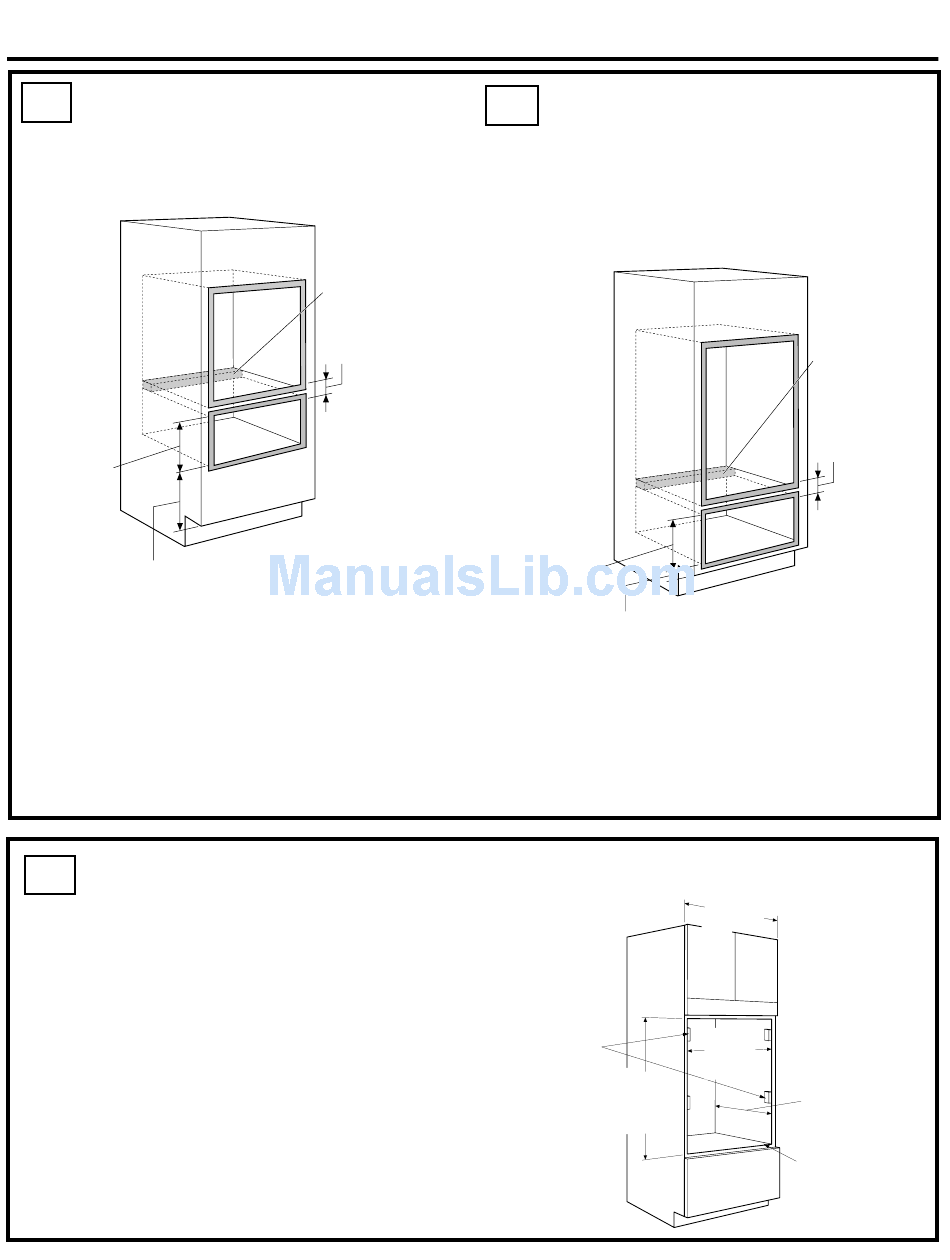

Ouverture pour four encastré
A4
simple pour une installation
au-dessus d'un tiroir chauffe-
plat Monogram
Spécifications
pour chaque
tiroir chauffe-
plat
Dégagement min. de 2,5cm (1po) au-dessus du coup-de-pied
ou ajustez en fonction de la hauteur d'installation du four
NOTE : Il est possible qu'un dégagement
supplémentaire soit nécessaire entre les ouvertures.
Assurez-vous que les supports du four au-dessus de
l'emplacement du tiroir chauffe-plat ne réduisent pas
la profondeur et la hauteur intérieures requises pour
l'installation.
Ouverture pour armoires sans cadre
A6
Armoires de cuisine sans cadre
Lorsque c'est possible, commandez l'armoire
sans cadre de 76,2 cm (30 po) avec l'ouverture
coupée, prête à recevoir le four. Pour
l'installation dans des armoires de série, il est
possible que des pièces de bois de même fini
s'avèrent nécessaires pour sceller l'ouverture.
• La largeur d'une ouverture dans une armoire
de série sans cadre peut atteindre 73cm
(28 3/4 po). Au besoin, ajoutez des tasseaux
de 1,3cm (1/2po) sur les côtés, af fleurant
le bord avant des panneaux latéraux, pour
y insérer les vis de fixation.
Armoires de cuisine
Module antibasculement
installé contre le mur
arrière spécifications pour
chaque tiroir chauffe-plat
Dégagement min. :
5,1cm (2po)
Ouverture pour four encastré
A5
double pour une installation
au-dessus d'un tiroir
chauffe-plat Monogram
NOTE : Installez
le four uniquement
avec les modèles
précisés sur
l'étiquette apposée
sur le dessus du four.
Spécifications
pour chaque
tiroir chauffe-
plat
• Prévoyez une prise électrique distincte de
120V , 60Hz, correctement mise à la terre, pour
l'installation d'un tiroir chauffe-plat Monogram sous
un four encastré simple ou double. Reportez-vous
aux directives d'installation emballées avec le tiroir
chauffe-plat pour les directives d'installation
spécifiques.
Installez des
tasseaux de
1,3cm (1/2po)
pour recevoir
les vis de
fixation du four
Four double 131,8cm
(5115/16po)
Four simple 69,2cm
(275/16po)
21
Dégagement min. de 2,5cm (1po)
au-dessus du coup-de-pied
76,2 cm
(30 po)
Largeur min.
de 72,4 cm
(28 1/2 po)
Max. de 72,7 cm
(285/8 po)
Module
antibasculement
installé contre
le mur arrière
spécifications
pour chaque
tiroir chauffe-
plat
Dégagement
min.: 5,1cm
(2po)
Profondeur min.
de l'armoire
de 59,7cm
(231/2po)
mesurée du
panneau arrière
interne à l'avant
du cadre de
l'armoire ou du
panneau latéral
Étagère inférieure
d'une épaisseur
min. de 1,9cm
(3/4po) affleurant
avec l'avant du
panneau latéral
