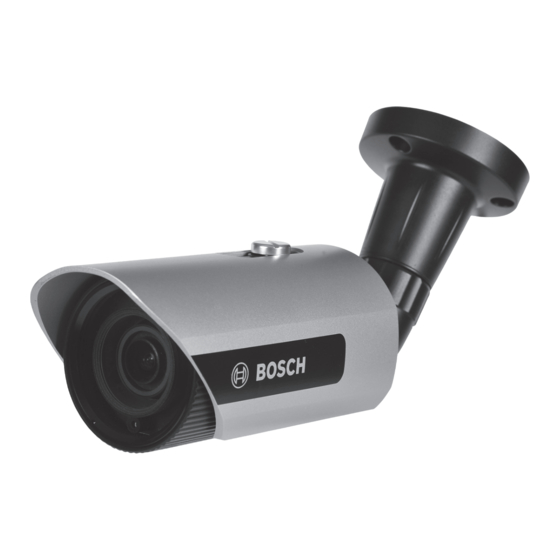

AN bullet 4000
960H Day/Night Bullet Camera

Advertisement

   Also See for Bosch AN bullet 4000

   Summary of Contents for Bosch AN bullet 4000

  • Page 1

    AN bullet 4000 960H Day/Night Bullet Camera...

  • Page 2

    | Table of Contents 960H Day/Night Bullet Camera Table of Contents Cautions Important safety instruction Features Components Camera parts Installation Mounting position Monitor connection Camera adjustment OSD menu structure Specification Dimensions Bosch Security Systems User Manual 2012.11...

  • Page 3: En | Table Of Contents

    5. Do not remove the serial sticker for the warranty service. 6. Do not expose the camera to rain or other types of liquid. 7. The apparatus must be connected to a mains socket-outlet with a protective earthing connection. Bosch Security Systems User Manual 2012.11...

  • Page 4: Correct Disposal Of This Product

    To reduce the risk of electric shock do not perform any servicing other than that contained in the operating instructions unless you are qualified to do so. Use Class 2 Power Supply Only Bosch Security Systems User Manual 2012.11...

  • Page 5: Important Safety Instruction

    Bosch Security Systems User Manual 2012.11...

  • Page 6: Features

    Cable managed bracket for secure and clean installation. • Vandal resistant. (IK08) • Outdoor rated. (IP66) Components Qty Description VTN-4075-V3x1(C) camera with integrated mounting bracket Video Output Test Cable Screws (PH/1(SUS) 5x30) Wrench (M6 hex) Guide Pattern User Manual (this booklet) Bosch Security Systems User Manual 2012.11...

  • Page 7: Camera Parts

    Camera parts | en Camera parts ➋ ➌ ➊ ➏ ➐ ➎ ➍ Sunshield Fixing Bolt Sunshield Mounting Bracket Housing Body Housing Front Photo cell Lens NEAR WIDE OSD joystick TELE Rubber seal Service cable connector Bosch Security Systems User Manual 2012.11...

  • Page 8: Installation

    To prevent humidity problems, the camera must be installed in dry conditions, and the cable leads should be sealed after they are connected. 360° * 1st Axis 90° * 2nd Axis 360° * 3rd Axis Bosch Security Systems User Manual 2012.11...

  • Page 9: Monitor Connection

    Housing front fastened enough. Housing front not fastened enough. (No gap between housing front and housing body) (Gap between housing front and housing body) Protection against water ingress ensured. Risk of water ingress. Bosch Security Systems User Manual 2012.11...

  • Page 10: Osd Menu Structure

    USER1 R-GAIN (000 ~ 255) WHITE BAL RETURN B-GAIN (000 ~ 255) USER2 R-GAIN (000 ~ 255) RETURN ANTI CR NTSC:(30 ~ 115) LEVEL PAL:(28 ~ 134) MANUAL RETURN PUSH LOCK BACK LIGHT OFF,BLC,HLC Bosch Security Systems User Manual 2012.11...

  • Page 11

    NTSC:000 ~ 244 PAL: 000 ~ 288 MOTION NTSC:(000 ~ 244) BOTTOM AREA SEL PAL:(000 ~ 288) NTSC:(000 ~ 474) LEFT PAL:(000 ~ 468) NTSC:(000 ~ 474) RIGHT PAL:(000 ~ 468) RETURN NEXT EXIT SAVE ALL Bosch Security Systems User Manual 2012.11...

  • Page 12: Osd Menu Structure

    OSD menu. Otherwise all changes will be discarded. - By changing the lens option in the OSD from MANUAL to AUTO will automatically change the SHUTTER/AGC setting from AUTO IRIS to SHUT+AUTO IRIS.(Default:AUTO IRIS) Bosch Security Systems User Manual 2012.11...

  • Page 13: Specification

    1 standard BNC connector for analog output Weight Approx. 960g (including bracket) Housing material Casted/machined Aluminium Paint color Camera / bracket: Black RAL9017 Sunshield: Silver grey RAL9006 Vandal resistant Yes (IK08) Outdoor rated Yes (IP66) Bosch Security Systems User Manual 2012.11...

  • Page 14: Dimensions

    | Dimensions 960H Day/Night Bullet Camera 8-1 Dimensions Ø70(2.75) 148(5.82) 60(2.36) 120(4.72) Approx. 257(10.1) (2EA) 3-Ø6.0(0.23) Ø80(3.14) (in.) Bosch Security Systems User Manual 2012.11...

  • Page 15

    Bosch Security Systems User Manual 2012.11...

  • Page 16

    简体中文版|目录 室外日/夜子弹型摄像机 目录 注意事项 重要安全指示 特性 组件 摄像机零件 安装 装配位置 连接监视器 摄像机调整 屏幕显示选单结构 规格 尺寸 博世安防系统 使用手册 2012.11...

  • Page 17

    室外日/夜子弹型摄像机 注意事项|简体中文版 注意事项 此装置符合FCC条例第15部分的规定。 操作需符合以下两种条件; 1. 此装置不会引起有害的干扰。 2. 此装置必须能够承受任何收到的干扰,包括可能引起意外操作的干扰。 注记! 根据FCC条例第15部分之规定,此装备经证实符合A类数字装置的限制规定。 这些限制的目的是为了在商业环境中操作本装备时,可提供适当防护,以 防止有害的干扰。本装备会产生、使用且能发射射频能量,若未依据操作 指南安装时,可能会对无线电通信产生有害干扰。在住宅区操作本装备时 可能造成有害干扰,此时,用户需自费矫正此干扰。 警告 此为A类产品。在家用环境下,此产品可能引发无线电干扰,在此情况 下,用户需采取适当措施。 注意! 装备的结构未经负责合规性的相关方明确许可的变更或修改,都可能致 使用户失去操作本装备的权利。 注意! 1.为了获得最佳图像且保持稳定操作,此摄像机建议采用稳压的12V 300mA直流电源。 非稳压的供应电源可能造成摄像机受损。 采用非稳压电源供应时,产品将不在保固范围内。 2.建议应将此摄像机,与拥有CCTV品质75视频阻抗等级的监视器一起使用。 当监视器切换为高阻抗时,请相应调整。 3.请勿尝试拆解摄像机以接近内部组件。保修请洽询您的经销商。 4.请勿将摄像机直接朝向日光或任何强光或反射光线,以免图像模糊且可能致 使CCD(电荷耦合组件)受损。 5.请勿拆除保固服务的序号标签。 6.请勿让摄像机曝露在雨水或其它类型的液体中。 7.此装置必需连接到具有保护接地的主电源插座。 博世安防系统 使用手册 2012.11...

  • Page 18

    简体中文版|注意事项 室外日/夜子弹型摄像机 正确弃置本产品 (废弃电器与电子设备) (适用于欧盟及其它拥有分类回收制度的欧洲国家) 产品或其文件上显示此记号时,表示当其使用寿命结束时,不应以其它 家庭废弃物方式处理。 为避免由于未受控制的废弃物处理方式,对环境或人类健康产生可能的 伤害,请与其它类型废弃物分开并回收,让材料资源可持续再利用。 本产品不可与其它商业垃圾混合,有关环保回收项目的地点与方法的详 细信息,请向购买处所或您当地的政府办事处洽询。 企业用户应与其供货商联系,并确认其购买合同条款与条件。 家庭用户应向零售商洽询其处置方式。 注 意 触电 危险 请 勿 开启 注意: 为了降低触电风险,用户请勿拆除外盖(或背盖)。请交由合格的 服务人员进行保修。 为了降低触电风险,用户请勿拆除外盖(或背盖)。请交由合格的 服务人员进行保修。 此符号是在提醒使用者,随附于装置的文件中,有重要的操作与 保养(服务)指南。 注意! 这些保修指南,仅供合格的服务人员使用。为了降低触电风险,除非您 具备资格,否则请勿执行任何操作指南所述以外的保修。 仅能采用等级2的电源供应 博世安防系统 使用手册 2012.11...

  • Page 19

    室外日/夜子弹型摄像机 重要安全指示|简体中文版 重要安全指示 详读这些指示。 保存这些指示。 注意所有警告事项。 遵照所有指示。 切勿在靠近水的地方使用本装置。 只能以干布进行清洁。 请勿妨碍所有通风口。依据制造商指南进行安装。 请勿安装在像是散热器、通风温度调节设备、火炉或其它会产生热 量设备(含放大器)的任何热源附近。 请勿破坏有安全作用的极化或接地型插头。极化插头有两个金属 片,其中一片比另一片为宽。接地型插头则有两个插片和第三支用 来接地的插脚。宽的金属片或第三支插脚,都是为了您的安全。若 所提供的插头不适用于您的插座时,请洽询合格电工更换老式插 座。 保护电源线免被踩踏或挤压,特别是靠近插头、便捷插座及离开该 装置的地方。 仅能采用制造商所指定的附件或配件。 仅能采用制造商所指定或随设备出售的推车、支架、三脚架、托架 或桌子。使用推车时,移动推车/设备的组合时要特别小心,以免 翻倒受伤。 闪电暴风雨或是长期未使用,请将装置插头拔除。 所有保修应交由合格的服务人员来进行。当设备已因任何方式损坏 时,都需要维修(如电源线或插头损坏、 液体溅入或有异物掉入设 备中、设备曾曝露于雨中或潮湿环境中、操作不正常或曾被摔落 等)。 博世安防系统 使用手册 2012.11...

  • Page 20

    简体中文版|特性/组件 室外日/夜子弹型摄像机 特性 此摄像机有以下特性 • 超高分辨率,960H(1/3”)感应器。 • 拥有真实日/夜滤镜,可提供各种照明条件下最佳性能的8-12mm镜头。 • 720电视线的水平感应器分辨率。 • 附摇杆控制的多国语言屏幕显示(OSD)。 • 2DNR。 • 4个隐私区域。 • 动域检测。 • ATR(自适应色阶再现/数字WDR) • 电缆管理托架,以利安全与整齐的装设。 • 防破坏。(IK08) • 室外级。(IP66) 组件 数量 说明 VTN-4075-V3x1(C) 含整合式装配托架的摄像机 视频输出 测试缆线 螺丝 (PH/1(SUS) 5x30) 扳手 (M6六角) 导引样式板 使用手册 (本手册) 博世安防系统...

  • Page 21

    室外日/夜子弹型摄像机 摄像机零件|简体中文版 摄像机零件 ➋ ➌ ➊ ➏ ➐ ➎ ➍ 遮阳罩固定螺栓 遮阳罩 装配托架 外罩本体 外罩前端 光敏电阻 镜头 近 宽 远 OSD摇杆 望远 橡胶密封垫 保修缆线接头 博世安防系统 使用手册 2012.11...

  • Page 22

    简体中文版|安装 室外日/夜子弹型摄像机 安装 6.1 装配位置 为避免伤害,请依据安装指南,将装置紧密固定在地板/墙壁上。 这个新型摄像机里的图像感应器十分敏感,为确保其性能并延长寿命,必需特别注意。 注记! 请遵照指南,让您的摄像机获得最佳效果: –不论操作或非操作状态下,都不要将它曝露在日光或聚光灯直射处。 –避免摄像机视野中有强光。强光将造成“拖影”,会在强光上方与下方形成白色线。 长期暴露在明亮的光线中,可能导致感应器彩色滤光片白化的情形。 这样会在图片中形成彩色斑点,且无法消除。 装配面、装配螺丝/插头及接线盒等均需稳固,且最高能支撑4公斤(8.82磅)的负荷。 警告! 装配在不适当的表面,或使用了不当的装配材料时,可能造成摄像机故障,且也潜在 安全危险。 确认装设摄像机表面采用适当的装配螺丝与膨胀管。随附的通用安装螺丝可供大多数 注意! 塑料膨胀管使用,请在安装摄像机前确认其兼容性。 为避免潮湿问题,摄像机应安装在干燥环境下,当完成连接后,应将电缆导线密封。 警告! 360° * 第1个转轴 90° * 第2个转轴 360° * 第3个转轴 博世安防系统 使用手册 2012.11...

  • Page 23

    室外日/夜子弹型摄像机 安装|简体中文版 安装 6.2 连接监视器 BNC母接头 接地接点 摄像机 信号接点 端子台连接器 端子台 "+","-" 指示 螺丝端子 10.16 18.2(0.71) 电视监视器 (0.4) Video In  2.6x3.2 (0.1x0.12) 5.08(0.2) *分开销售 (in.) 6.3 摄像机调整 注意! 为避免潮湿问题,摄像机需安装在干燥环境下。绝对不可以在潮湿状况下 将前端外罩拆除,否则可能导致摄像机窗口内部凝结水气。 拆除前端外罩。 连接保修监视器(选购)。 调整缩放与对焦。 固定缩放与对焦控制杆。 调整屏幕显示的设定(请参照屏幕显示乙节)。 卸除保修屏幕缆线(选购)。 装回前端外罩。需特别注意(1)检查橡胶密封垫是否装妥,及(2)紧密锁紧前端外罩, 确保水气不会进入。 前端外罩充分锁紧。 前端外罩未充分锁紧。...

  • Page 24

    简体中文版|屏幕显示选单结构 室外日/夜子弹型摄像机 屏幕显示选单结构 主选单 第1层子选单 第2层子选单 第3层子选单 第4层子选单 手动 控制 镜头 模式 自动、关闭、开放 自动 速度 (000 ~ 255) 返回 快门、自动光圈、 模式 快门+自动光圈 高辉度 亮度 (000 ~ 255) 自动增益控制、关 自动 模式 闭 低辉度 x0.25, x0.50, 亮度 x0.75, x1.00 快门 / 自动 返回...

  • Page 25

    室外日/夜子弹型摄像机 屏幕显示选单结构|简体中文版 屏幕显示选单结构 主选单 第1层子选单 第2层子选单 第3层子选单 第4层子选单 镜像 关、开 亮度 (000 255) 对比度 (000 255) 图像调整 锐度 (000 ~ 255) 色调 (000 ~ 255) 增益 (000 ~ 255) 返回 关 辉度 低、中、高 自适应色阶 再现 低、中等偏低、中、 开 对比度 中等偏高、高 返回 * ATR (自适应色阶再现) 此功能提供了色调补偿,以提高存在同一个画面低亮度与高亮度等区域的主体...

  • Page 26

    简体中文版|屏幕显示选单结构 室外日/夜子弹型摄像机 屏幕显示选单结构 主选单 第1层子选单 第2层子选单 第3层子选单 第4层子选单 1/4, 2/4, 3/4, 4/4 NTSC:(000 ~ 244) 上 PAL:(000 ~ 288) NTSC:(000 ~ 244) 下 区域选择 PAL:(000 ~ 288) NTSC:(000 ~ 474) 左 PAL:(000 ~ 468) 开 隐私区域屏 蔽 NTSC:(000 ~ 474) 右...

  • Page 27

    室外日/夜子弹型摄像机 规格|简体中文版 规格 型式 VTN-4075-V321(NTSC) VTN-4075-V311(PAL) 图像装置 超高分辨率,960H (1/3")感应器 扫瞄系统 2 : 1交错 扫瞄频率 15.734 KHz(H),59.94 Hz(V) 15.625 KHz(H), 50 Hz(V) 感应器水平分辨率 720TVL 实际水平分辨率 650TVL 总像素 1020(水平) x 508(垂直) 1020(水平) x 596(垂直) 有效像素 976(水平) x 494(垂直) 976(水平) x 582(垂直) 信杂(S/N)比 大于50dB(自动增益关闭) 最低照度...

  • Page 28

    简体中文版|尺寸 室外日/夜子弹型摄像机 8-1 尺寸 Ø70(2.75) 148(5.82) 60(2.36) 120(4.72) 约. 257(10.1) (两个) 3-Ø6.0(0.23) Ø80(3.14) 博世安防系统 使用手册 2012.11...

  • Page 29

    MEMO 博世安防系统 使用手册 2012.11...

  • Page 30

    MEMO 博世安防系统 使用手册 2012.11...

  • Page 32

    Bosch Security Systems www.boschsecurity.com (c) Bosch Security Systems, 2013...
