Overview [en]
This Quick Installation Guide provides
a description of the installation of the
myUTN-800. It contains the following
information:
General Information
Safety Regulations
Hardware Installation
Software Installation
Getting Started
Configuring the UTN Server
Locking the UTN Server
Mounting in a Rack
Please note the table of contents on
page 3. Should you have any further
questions, please contact our support
hotline.
Monday - Thursday
Friday
℡
+49 (0)521 94226-44
@
support@seh.de

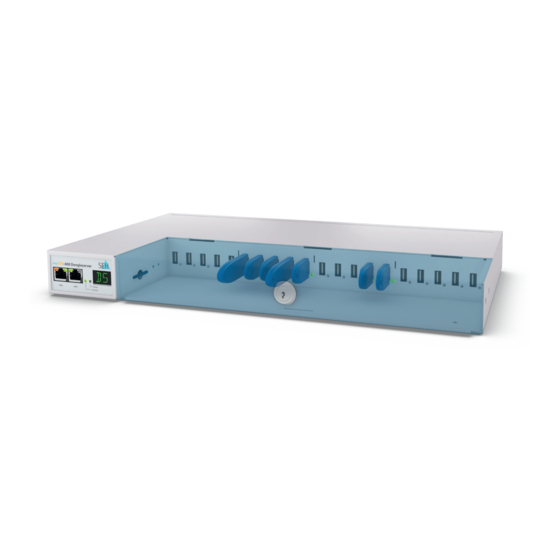

Quick Installation Guide
USB Dongleserver
myUTN-800
Quick Installation Guide
Überblick [de]
Dieser
beinhaltet eine Beschreibung der
Installation
erhalten die folgenden Informationen:
Allgemeine Information
Sicherheitsvorschriften
Hardware-Installation
Software-Installation
Erste Schritte
UTN-Server konfigurieren
UTN-Server abschließen
Im Serverschrank einbauen
Beachten Sie das Inhaltsverzeichnis
auf Seite 21. Falls Sie noch Fragen
haben,
Support-Hotline.
8:00 a.m. to 4:45 p.m. and
8:00 a.m. to 3:15 p.m. (CET)
Quick
Installation
des
myUTN-800.
kontaktieren
Guide
Sie
Sie
unsere
1
Advertisement
Chapters
Table of Contents
Related Manuals for SEH myUTN-800
Summary of Contents for SEH myUTN-800
-

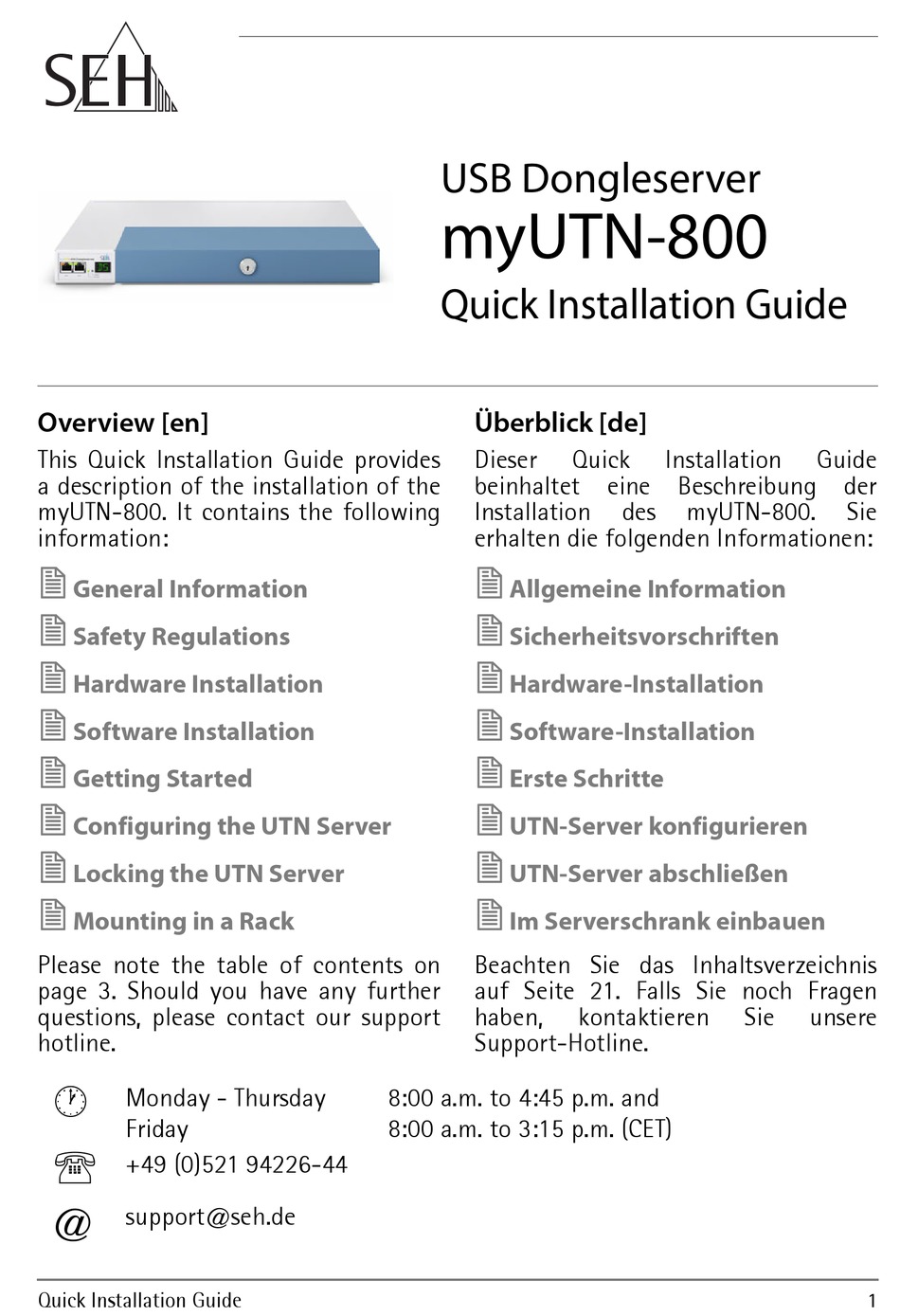

Page 1: Quick Installation Guide
Überblick [de] This Quick Installation Guide provides Dieser Quick Installation Guide a description of the installation of the beinhaltet eine Beschreibung der myUTN-800. It contains the following Installation myUTN-800. information: erhalten die folgenden Informationen: General Information Allgemeine Information Safety Regulations... -
Page 2: Myutn
Date of Manufacture The serial number includes the date of manufacture. The serial number can be found on the type plate. Quick Installation Guide... -
Page 3: Table Of Contents
2 Getting Started: SEH UTN Manager ....10 Starting the SEH UTN Manager ......11 Assigning an IP Address to the UTN Server . -
Page 4: General Information
’SEH UTN Manager’ handles the access to the USB dongles. The SEH UTN Manager is installed on all clients that are intended to access a USB dongle in the network. The SEH UTN Manager shows the availability of all UTN servers in the network and establishes a connection between the client and the USB port including the connected USB dongle. -
Page 5: Technical Data
Technical Data 1) Network connector 1 5) Segment display 10) Power supply 1 (RJ-45) 6) SD card reader 11) Hole for the RMK3 cable 2) Network connector 2 fixture 7) Reset button (RJ-45) 12) Power supply 2 8) Restart button 3) Activity LED (yellow) 9) USB ports 1–20 with 4) Status LED (green) -
Page 6: Led Display
LED Display The LEDs of the UTN server provide information about its status. Action Color Description Activity permanently off If the status LED blinks periodically at the same time, the BIOS mode is signalized. Status permanently off If the activity LED blinks periodically at the same time, the BIOS mode is signalized. -
Page 7: Safety Regulations
Safety Regulations UTN servers are network devices for use in office environments. The myUTN-800 is designed for the integration of USB dongles into TCP/IP networks. Before starting the initial setup procedure and during the operation of the UTN server, please note the following safety regulations. Their purpose is to protect yourself and others from personal injuries, and avoid damage to the equipment. -
Page 8: Hardware Installation
Hardware Installation You can directly connect up to twenty USB dongles to the UTN server (myUTN- 800). clients with the software tool 'SEH UTN Manager' network myUTN-800 USB 2.0 Hi-Speed dongles Proceed as follows: 1. Connect the USB dongle to a USB port of the UTN server. -
Page 9: Software Installation
A detailed description can be found in the myUTN User Manual. The SEH UTN Manager is installed on all clients that are intended to access a USB dongle in the network. Different installation files are available, depending on the operating system. -
Page 10: Getting Started: Seh Utn Manager
Getting Started: SEH UTN Manager After the SEH UTN Manager is started, the network will be scanned for connected UTN servers. The network range to be scanned is freely definable. All UTN servers found will be shown in the 'network list' together with the connected USB dongles. -
Page 11: Starting The Seh Utn Manager
Starting the SEH UTN Manager Windows Start the SEH UTN Manager on your client via the Windows start menu. (Start All Programs SEH Computertechnik GmbH SEH UTN Manager) In some cases the Windows user account control requires a confirmation if the SEH UTN Manager is to be run. -
Page 12: Assigning An Ip Address To The Utn Server
Assigning an IP Address to the UTN Server Once the UTN server is connected to the network, it checks whether an IP address can be obtained from the boot protocols BOOTP or DHCP. If this is not the case, the UTN server assigns itself an IP address via ZeroConf from the address range (169.254.0.0/16) which is reserved for ZeroConf. -
Page 13: Adding The Utn Server To The Selection List
You can extend the search for UTN servers to any network range. To do this, change the search parameters for the network scan. Windows: via the Options dialog in the Program menu. Mac: via the Preferences dialog in the SEH UTN Manager menu. Quick Installation Guide [en]... -
Page 14: Connecting The Usb Dongle To The Client
Connecting the USB Dongle to the Client To use a USB dongle, a connection is established between the client and the USB port of the UTN server to which the USB dongle is connected. Make sure that: - All provisions (driver installation, etc.) necessary to operate the USB dongle locally (i.e. -
Page 15: Configuring The Utn Server
Configuring the UTN Server The UTN server can be configured and monitored via the myUTN Control Center. The myUTN Control Center is stored in the UTN server and can be launched by means of a browser (Internet Explorer, Firefox, Safari). Proceed as follows: 1. -
Page 16: Locking The Utn Server
Locking the UTN Server The lockable housing cover on the dongle server allows for a central and safe storage of the connected USB dongles. To close the cover, insert the three straps of the housing cover into the notches of the housing. Use the key provided to activate the locking mechanism. [en] Quick Installation Guide... -
Page 17: Mounting The Utn Server In A Rack
For a perfect and safe storage of the UTN server, we recommend installing it in a 19" server rack. You can mount the UTN server myUTN-800 in a 19" server rack with the two mounting brackets included in delivery. For a more comfortable handling, we recommend the Rack Mount Kit 3 (RMK3). -
Page 18: Prior To Mounting
The rubber foot detaches automatically. (Please keep the pins and rubber feet in a safe place for potential future use.) 7. Turn the myUTN-800 around again. Mounting the UTN server: Proceed as follows: 1. Place the UTN server on a solid surface. - Page 19 Quick Installation Guide [en]...
- Page 20 [en] Quick Installation Guide...
- Page 21 2 Erste Schritte mit dem SEH UTN Manager ..28 SEH UTN Manager starten....... .29 UTN-Server eine IP-Adresse zuweisen .
-
Page 22: Allgemeine Information
Ports des myUTN-800 angeschlossen. Die Zugriffsverteilung der USB-Dongles erfolgt über das Software-Tool 'SEH UTN Manager'. Der SEH UTN Manager wird auf allen Clients installiert, die auf einen im Netzwerk bereitgestellten USB-Dongle zugreifen sollen. Der SEH UTN Manager zeigt die Verfügbarkeit aller im Netzwerk eingebundenen UTN-Server an und stellt die Verbindung zwischen Client und USB-Port inklusive dem daran angeschlossenen USB-Dongle her. -
Page 23: Technische Daten
Technische Daten 1) Netzwerkanschluss 1 5) Anzeigefeld 10) Stromversorgung 1 (RJ-45) 6) SD-Card-Reader 11) Loch für Kabelfestigung 2) Netzwerkanschluss 2 des RMK3 7) Reset-Taster (RJ-45) 12) Stromversorgung 2 8) Restart-Taster 3) Activity-LED (gelb) 9) USB-Ports 1–20 mit LED 4) Status-LED (grün) für USB-Port Eigenschaften Werte... -
Page 24: Led-Anzeige
LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des UTN- Servers ermittelt werden. Aktion Farbe Beschreibung Activity Dauer-Aus Bei gleichzeitigem zyklischen Blinken der Activity-LED wird der BIOS-Modus signalisiert. Status Dauer-Aus Bei gleichzeitigem zyklischen Blinken der Activity-LED wird der BIOS-Modus signalisiert. 3 x Blinken grün Signalisiert die Vergabe einer ZeroConfig-IP-... -
Page 25: Sicherheitsvorschriften
Sicherheitsvorschriften UTN-Server sind Netzwerkgeräte für den Gebrauch in Büroumgebungen. Der myUTN-800 dient dem Einbinden von USB-Dongles in TCP/IP-Netzwerken. Beachten Sie vor Inbetriebnahme und beim Betrieb des UTN-Servers die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu vermeiden. -
Page 26: Hardware-Installation
Hardware-Installation Am UTN-Server (myUTN-800) können bis zu zwanzig USB-Dongles direkt angeschlossen werden. Clients mit Software-Tool 'SEH UTN Manager' Netzwerk myUTN-800 USB 2.0 Hi-Speed Dongles Gehen Sie wie folgt vor: 1. Stecken Sie den USB-Dongle an einen USB-Port des UTN Servers. (Wiederholen Sie diesen Schritt je nach Anzahl der anzuschließenden USB-Dongles.) -
Page 27: Software-Installation
Die vollständige Variante verfügt über eine grafische Bedienoberfläche und bietet zusätzliche Funktionen. Detaillierte Beschreibungen finden Sie in der myUTN-Benutzerdokumentation. Der SEH UTN Manager wird auf allen Clients installiert, die auf einen im Netzwerk bereitgestellten USB-Dongle zugreifen sollen. Je nach Betriebssystem sind verschiedene Installationsdateien verfügbar. -
Page 28: Erste Schritte Mit Dem Seh Utn Manager
Erste Schritte mit dem SEH UTN Manager Nach dem Start des SEH UTN Managers wird das Netzwerk nach angeschlossenen UTN-Servern gescannt. Der zu scannende Netzwerkbereich ist frei definierbar. Nach dem Scannen des Netzwerks werden alle gefundenen UTN-Server und deren angeschlossene USB-Dongles in der 'Netzwerkliste' angezeigt. Die benötigten UTN-Server werden ausgewählt und der 'Auswahlliste' hinzugefügt. -
Page 29: Seh Utn Manager Starten
SEH UTN Manager starten Windows Starten Sie auf Ihrem Client den SEH UTN Manager über das Windows- Startmenü. (Start Alle Programme SEH Computertechnik GmbH SEH UTN Manager) In einigen Fällen verlangt die Windows-Benutzerkontensteuerung eine Bestätigung, wenn der SEH UTN Manager ausgeführt werden soll. -
Page 30: Utn-Server Eine Ip-Adresse Zuweisen
UTN-Server eine IP-Adresse zuweisen Nachdem der UTN-Server an das Netzwerk angeschlossen ist, überprüft der UTN- Server, ob er eine IP-Adresse über die Bootprotokolle BOOTP oder DHCP erhält. Ist das nicht der Fall, gibt sich der UTN-Server über ZeroConf selbst eine IP-Adresse aus dem für ZeroConf reservierten Adressbereich (169.254.0.0/16). -
Page 31: Utn-Server Der Auswahlliste Hinzufügen
Die Suche nach UTN-Servern kann auf beliebige Netzwerkbereiche erweitert werden. Ändern Sie hierzu die Suchparameter für den Netzwerkscan. Windows: Im Menü Programm über den Dialog Optionen. Mac: Im Menü SEH UTN Manager über den Dialog Einstellungen. Quick Installation Guide [de]... -
Page 32: Usb-Dongle Mit Client Verbinden
USB-Dongle mit Client verbinden Um einen USB-Dongle zu nutzen, wird eine Verbindung zwischen dem Client und dem USB-Port des UTN-Servers hergestellt, an den der USB-Dongle angeschlossen ist. Stellen Sie folgende Punkte sicher: - Auf dem Client sind alle Vorbereitungen (Treiberinstallation usw.) getroffen worden, die notwendig wären, um den USB-Dongle lokal (also direkt an dem Client angeschlossen) zu betreiben. -
Page 33: Utn-Server Konfigurieren
UTN-Server konfigurieren Über das myUTN Control Center kann der UTN-Server konfiguriert und überwacht werden. Das myUTN Control Center ist in dem UTN-Server gespeichert und kann mit einem Internet-Browser (Internet Explorer, Firefox, Safari) aufgerufen werden. Gehen Sie wie folgt vor: 1. Öffnen Sie Ihren Browser. 2. -
Page 34: Utn-Server Abschließen
UTN-Server abschließen Der abschließbare Gehäusedeckel am Dongleserver ermöglicht eine zentrale und sichere Aufbewahrung der angeschlossenen USB-Dongles. Zum Schließen werden die drei Laschen des Gehäusedeckels in die Nuten des Gehäuses eingeführt. mitgelieferten Schlüssel kann Schließvorrichtung aktiviert werden. [de] Quick Installation Guide... -
Page 35: Utn-Server In Einen Serverschrank Einbauen
19-Zoll-Serverschrank verbaut werden. Für eine komfortablere Handhabung empfehlen wir den Montagesatz Rack Mount Kit 3 (RMK3). Er beinhaltet Teleskopschienen mit Zubehör für den Einbau des myUTN-800 in einen 19-Zoll-Serverschrank. Das RMK3 ist als Zubehör erhältlich: http://www.seh.de/produkte/rack-mount-kits.html Scannen Sie diesen QR-Code mit Ihrem Smartphone, um direkt zur Homepage zu gelangen. -
Page 36: Vor Dem Einbau
4. Wiederholen Sie die Schritte 2 und 3 auf der gegenüberliegenden Seite des UTN-Servers. 5. Installieren Sie den myUTN-800 im Serverschrank. Fixieren Sie dazu den UTN-Server mit den Befestigungswinkeln am Lochraster des Serverschranks. 6. Verbinden Sie die Netzwerkkabel (RJ-45) mit dem UTN-Server. - Page 37 Quick Installation Guide [de]...
- Page 38 The latest version of the EC declaration of conformity can be downloaded from the homepage of SEH Computertechnik GmbH: http://www.seh-technology.com/services/ce-notification.htm Quick Installation Guide...
- Page 39 Quick Installation Guide...
- Page 40 © 2014 SEH Computertechnik GmbH All trademarks, registered trademarks, logos and product names are property of their respective owners. This product uses ’Open Source Software’ . For further information, please contact http://www.seh.de. The product documentation gives you valuable information about your product.
