SEH myUTN-52 Quick Installation Manual

Usb device server
Hide thumbs Also See for myUTN-52:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: User Manual
Overview [en]
This Quick Installation Guide provides
a description of the installation of the
myUTN-52. It contains the following
information:
General Information
Safety Regulations
Hardware Installation
Software Installation
Getting Started
Configuring the UTN Server
Please note the table of contents on
page 3. Should you have any further
questions, please contact our support
hotline.
Monday - Thursday
Friday
℡
+49 (0)521 94226-44
@
support@seh.de

Quick Installation Guide

USB Device Server
myUTN-52
Quick Installation Guide
Überblick [de]
Dieser Quick Installation Guide beinhaltet
eine Beschreibung der Installation des
myUTN-52. Sie erhalten die folgenden
Informationen:
Allgemeine Information
Sicherheitsvorschriften
Hardware-Installation
Software-Installation
Erste Schritte
UTN-Server konfigurieren
Beachten Sie das Inhaltsverzeichnis auf
Seite 17. Falls Sie noch Fragen haben,
kontaktieren
Hotline.
8:00 a.m. to 4:45 p.m. and
8:00 a.m. to 3:15 p.m. (CET)
Sie
unsere
Support-
1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the myUTN-52 and is the answer not in the manual?

Questions and answers

Related Manuals for SEH myUTN-52

Summary of Contents for SEH myUTN-52

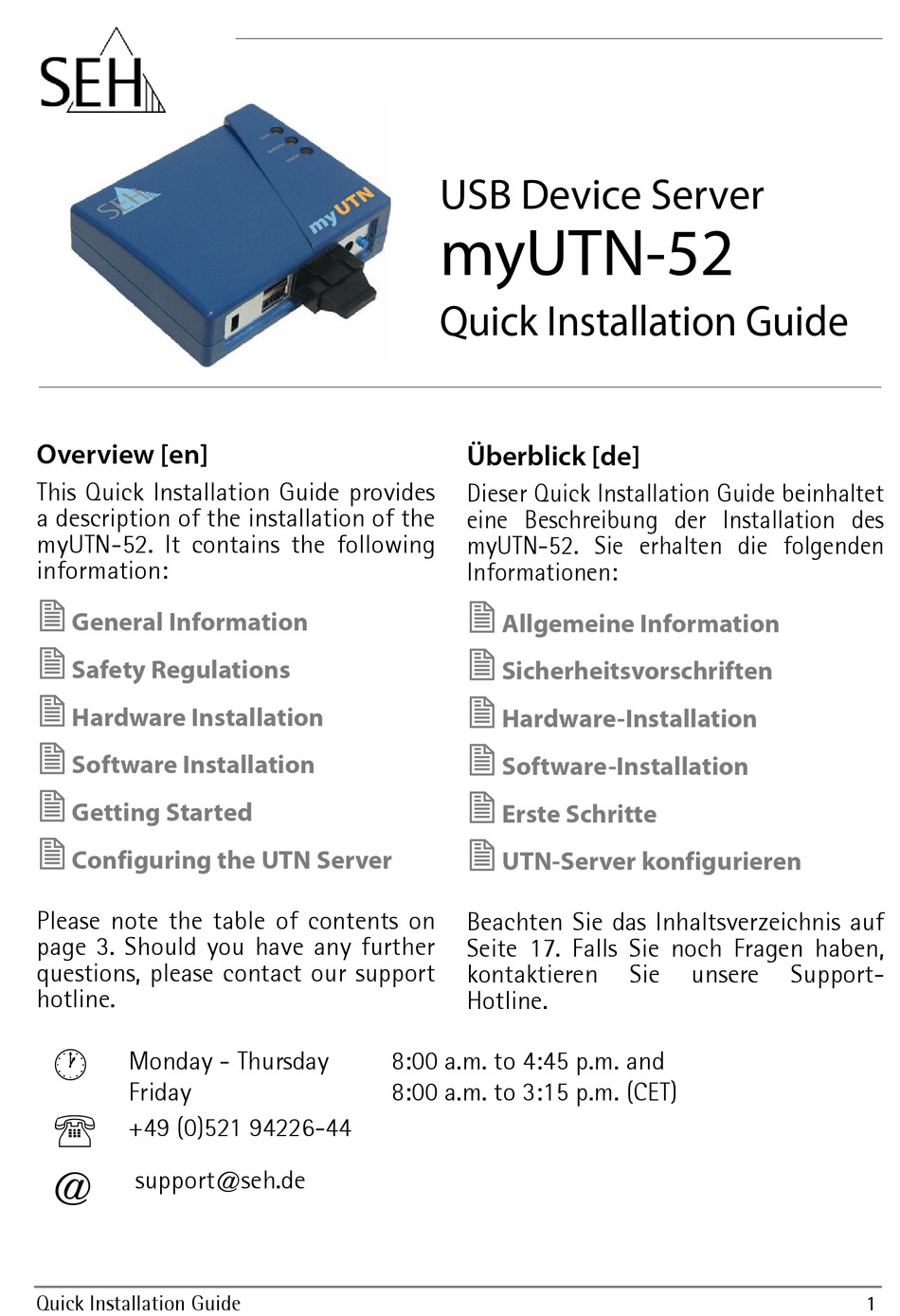

  • Page 1: Quick Installation Guide

    Überblick [de] This Quick Installation Guide provides Dieser Quick Installation Guide beinhaltet a description of the installation of the eine Beschreibung der Installation des myUTN-52. It contains the following myUTN-52. Sie erhalten die folgenden information: Informationen: General Information Allgemeine Information...
  • Page 2 Date of Manufacture The serial number includes the date of manufacture. The serial number can be found on the type plate. Quick Installation Guide...

  • Page 3: Table Of Contents

    2 Getting Started: SEH UTN Manager ....9 Starting the SEH UTN Manager ......10 Assigning an IP Address to the UTN Server .

  • Page 4: General Information

    USB ports of the myUTN-52. The software tool SEH UTN Manager handles the access of the USB devices. The SEH UTN Manager is installed on all clients that are intended to access a USB device in the network. The SEH UTN Manager shows the availability of all USB devices in the network and establishes a connection between the client and the USB device.

  • Page 5: Technical Data

    Technical Data 1) Link LED (green): The link LED shows an existing connection to the network. 2) Activity LED (yellow): The LED indicates the reception of data packets from the network. 3) Status LED (green): The LED indicates that the device is operational.

  • Page 6: Safety Regulations

    Safety Regulations UTN servers are network devices for use in office environments. They are designed for the integration of USB devices into networks. Before starting the initial setup procedure and during the operation of the UTN server, please note the following safety regulations. Their purpose is to protect yourself and others from personal injuries, and avoid damage to the equipment.

  • Page 7: Hardware Installation

    Hardware Installation You can directly connect two USB devices to the UTN server (myUTN-52). If you use a USB hub at the USB port 2, you can connect up to five USB devices. Clients with the software tool ’SEH UTN Manager’...

  • Page 8: Software Installation

    Software Installation The software tool SEH UTN Manager organizes the access of the USB devices. The SEH UTN Manager is installed on all clients that are intended to access a USB device in the network. The SEH UTN Manager is available in two versions:...

  • Page 9: Getting Started: Seh Utn Manager

    Getting Started: SEH UTN Manager After the SEH UTN Manager is started, the network will be scanned for connected UTN servers. The network range to be scanned is freely definable. After the network scan all UTN servers found – together with the connected devices –...

  • Page 10: Starting The Seh Utn Manager

    Starting the SEH UTN Manager Start the SEH UTN Manager on your client via the Windows start menu. (Start --> Programs --> SEH Computertechnik GmbH --> SEH UTN Manager) During the initial configuration, client and UTN server must be assigned to the same local network segment.

  • Page 11: Assigning An Ip Address To The Utn Server

    Assigning an IP Address to the UTN Server Once the UTN server is connected to the network, it checks whether an IP address can be obtained from the boot protocols BOOTP or DHCP. If this is not the case, the UTN server assigns itself an IP address via ZeroConf from the address range (169.254.0.0/16) which is reserved for ZeroConf.

  • Page 12: Adding The Utn Server To The Selection List

    Adding the UTN Server to the Selection List In order to connect a UTN server to a client, you must assign the UTN server to the selection list. Put together a selection list with your preferred UTN servers. Proceed as follows: 1.

  • Page 13: Connecting The Usb Device To The Client

    Connecting the USB Device to the Client The USB devices in the selection list can be connected to the client. Makte sure that: - All provisions (driver installation, etc.) necessary to operate the device locally (i.e. connected directly to the client) have been met on the client. Ideally, the device has been connected and operated on the client locally according to the instructions of the manufacturer.

  • Page 14: Configuring The Utn Server

    Configuring the UTN Server The UTN server can be configured and monitored via the ‘myUTN Control Center‘ . The myUTN Control Center is stored in the UTN server and can be launched by means of a browser (Internet Explorer, Firefox, Safari). Proceed as follows: 1.
  • Page 15 Quick Installation Guide [en]...
  • Page 16 [en] Quick Installation Guide...
  • Page 17 2 Erste Schritte mit dem SEH UTN Manager ..23 SEH UTN Manager starten....... 24 UTN-Server eine IP-Adresse zuweisen .

  • Page 18: Allgemeine Information

    Geräte an die USB-Ports des myUTN-52 angeschlossen. Die Zugriffsverteilung der USB-Geräte erfolgt über das Software-Tool ’SEH UTN Manager’ . Der SEH UTN Manager wird auf alle Clients installiert, die auf ein im Netzwerk bereitgestelltes USB-Gerät zugreifen sollen. Der SEH UTN Manager zeigt die Verfügbarkeit aller am Netzwerk eingebundenen USB-Geräte an und stellt die...

  • Page 19: Technische Daten

    Technische Daten 1) Link-LED (grün): Die LED signalisiert eine vorhandene Verbindung zum Netzwerk. 2) Netzwerkaktivität-LED (gelb): Die LED signalisiert den Empfang von Datenpaketen aus dem Netzwerk. 3) Status-LED (grün): Die LED signalisiert die Betriebsbereitschaft des Gerätes. 4) Reset-Taster 5) Anschluss für die Stromversorgung über das mitgelieferte Netzteil.

  • Page 20: Sicherheitsvorschriften

    Sicherheitsvorschriften UTN-Server sind Netzwerkgeräte für den Gebrauch in Büroumgebungen. Sie dienen dem Einbinden von USB-Geräten in Netzwerken. Beachten Sie vor Inbetriebnahme und beim Betrieb des UTN-Servers die folgenden Sicherheitsvorschriften, um sich und andere vor Personenschäden zu schützen sowie Beschädigungen am Gerät zu vermeiden. Lesen Sie die Dokumentation und stellen Sie sicher, dass Ihr System den aufgeführten Anforderungen entspricht.

  • Page 21: Hardware-Installation

    Hardware-Installation Am UTN-Server (myUTN-52) können zwei USB-Geräte direkt angeschlossen werden. Durch Verwendung eines USB-Hubs am USB-Anschluss 2 können bis zu fünf USB- Geräte anschlossen werden. Clients mit Software-Tool ’SEH UTN Manager’ Schließen Sie am UTN-Server kein Gerät an, dessen Stromversorgung ausschließlich über den USB-Anschluss erfolgt.

  • Page 22: Software-Installation

    Windows-Dienst ’SEH UTN Service’ . Detaillierte Beschreibungen finden Sie in der myUTN-Benutzerdokumentation. Stellen Sie folgende Punkte sicher: - Die Installation des SEH UTN Managers ist für Windows XP und höher geeignet. - Die Installation kann ausschließlich durch Windows-Benutzer mit administrativen Rechten durchgeführt werden.

  • Page 23: Erste Schritte Mit Dem Seh Utn Manager

    Erste Schritte mit dem SEH UTN Manager Nach dem Start des SEH UTN Managers wird das Netzwerk nach angeschlossenen UTN-Servern gescannt. Der zu scannende Netzwerkbereich ist frei definierbar. Nach dem Netzwerkscan werden alle gefundenen UTN-Server und deren angeschlossene Geräte in der 'Netzwerkliste' angezeigt. Die benötigten Geräte werden ausgewählt und der 'Auswahlliste' hinzugefügt.

  • Page 24: Seh Utn Manager Starten

    SEH UTN Manager starten Starten Sie auf Ihrem Client den SEH UTN Manager über das Windows- Startmenü. (Start --> Programme --> SEH Computertechnik GmbH --> SEH UTN Manager) Während der Erstkonfiguration müssen Client und UTN-Server demselben lokalen Netzwerksegment zugeordnet sein.

  • Page 25: Utn-Server Eine Ip-Adresse Zuweisen

    UTN-Server eine IP-Adresse zuweisen Nachdem der UTN-Server an das Netzwerk angeschlossen ist, überprüft der UTN- Server, ob er eine IP-Adresse über die Bootprotokolle BOOTP oder DHCP erhält. Ist das nicht der Fall, gibt sich der UTN-Server über ZeroConf selbst eine IP-Adresse aus dem für ZeroConf reservierten Adressbereich (169.254.0.0/16).

  • Page 26: Utn-Server Der Auswahlliste Hinzufügen

    UTN-Server der Auswahlliste hinzufügen Um einen UTN-Server mit dem Client zu verbinden, muss der UTN-Server der Auswahlliste zugeordnet werden. Stellen Sie die Auswahlliste mit Ihren bevorzugt genutzten UTN-Servern zusammen. Gehen Sie wie folgt vor: 1. Wählen Sie im Menü Auswahlliste den Befehl Bearbeiten. Der Dialog Auswahlliste bearbeiten erscheint.

  • Page 27: Usb-Gerät Mit Client Verbinden

    USB-Gerät mit Client verbinden Die in der Auswahlliste aufgeführten USB-Geräte können mit dem Client verbunden werden. Stellen Sie folgende Punkte sicher: - Auf dem Client sind alle Vorbereitungen (Treiberinstallation usw.) getroffen worden, die notwendig wären, um das Gerät lokal (also direkt an dem Client angeschlossen) zu betreiben.

  • Page 28: Utn-Server Konfigurieren

    UTN-Server konfigurieren Über das ‘myUTN Control Center‘ kann der UTN-Server konfiguriert und überwacht werden. Das myUTN Control Center ist in dem UTN-Server gespeichert und kann mit einem Internet-Browser (Internet Explorer, Firefox, Safari) aufgerufen werden. Gehen Sie wie folgt vor: 1. Öffnen Sie Ihren Browser. 2.
  • Page 29 Quick Installation Guide [de]...
  • Page 30 The latest version of the EC declaration of conformity can be downloaded from the homepage of SEH Computertechnik GmbH: http://www.seh-technology.com/services/ce-notification.html [de] Quick Installation Guide...
  • Page 31 Quick Installation Gudie...
  • Page 32 © 2011 SEH Computertechnik GmbH All trademarks, registered trademarks, logos and product names are property of their respective owners. This product uses ’Open Source Software’ . For further information, please contact http://www.seh.de. The product documentation gives you valuable information about your product.
