Summary of Contents for Jensen CDX6311
-
Page 3: Table Of Contents
CDX6311 TABLE OF CONTENTS Introduction ...1 Preparation ...2 Wiring ...3 Installation ...4 Operation ...6 Tuner Operation ...9 ® Radio Operation ...10 CD Player Operation ...11 CD Changer Operation ...12 jPORT Operation ...12 Remote Control ...13 Care and Maintenance ...13 Troubleshooting ...14 Specifications ...14... - Page 4 CDX6311...
-
Page 5: Introduction

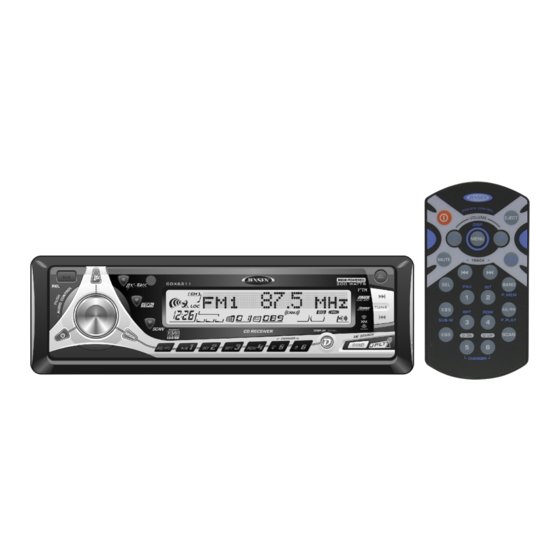

CDX6311 INTRODUCTION Congratulations on your purchase of the Jensen CDX6311 Mobile Receiver. It’s a good idea to read all of the instructions before beginning the installation. We recommend having your Jensen CDX6311 installed by a reputable installation shop. Features XM READY •... -
Page 6: Preparation
Speakers with a load impedance less than 4 ohms could damage the unit. Pre-installation Disconnect Battery Before you begin, always disconnect the battery negative terminal. Remove Transport Screws Remove Radio from Sleeve Lift latches on both sides of sleeve to remove half-sleeve from radio. TRANSPORT SCREWS HALF SLEEVE CDX6311... -
Page 7: Wiring
CDX6311 WIRING Wiring with a Wiring Adapter (Purchased Separately) Connect Wires You can make all these connections without even being in the vehicle. Splice or crimp wires. Attach wiring adapter to the car wiring harness. Wiring Diagram / Color Codes... -
Page 8: Installation
When replacing a fuse, make sure the new fuse is the correct type and amperage. Using an incorrect fuse could damage the radio. The CDX6311 uses one 15 amp fuse located below the wiring connector (15 amp fast blow ATO). - Page 9 CDX6311 Place the radio in front of the dashboard opening so the wiring can be brought through the mounting sleeve. Follow the wiring diagram carefully and make certain all connections are secure and insulated with crimp connectors or electrical tape to ensure proper operation.
-
Page 10: Operation
(VOL), bass (BAS), treble (TRB), balance (BAL), fader (FAD) and back to volume. The unit automatically exits audio control mode after five seconds of inactivity. CDX6311 Bass To adjust the bass level from “-6” to “+6”, press the volume control until “BAS” appears in the display. -
Page 11: Display Options
CDX6311 NOTE: LCD panels may take longer to respond when subjected to cold temperatures for an extended period of time. In addition, the visibility of the numbers on the LCD may decrease slightly. The LCD display will return to normal when the temperature increases to a normal range. -
Page 12: Reset Button
“Good Morning”, “Good Afternoon” or “Good Evening”. When the unit is powered off with the ignition on, the LCD scrolls through the following messages (if the selectable clock display feature is activated): “Radio Off”, “Visit us at Jensen.com”, “Enjoy Driving and Have a Safe Trip”. -
Page 13: Tuner Operation
CDX6311 TUNER OPERATION The CDX6311 comes equipped with a World Tuner, allowing you to receive channels in USA, EUROPE, LATIN, & OIRT (Russia). See “Frequency Spacing” on page 7 to learn how to change the World Tuner options. Select a Band Press BAND (19) to change between three FM bands and two AM bands. -
Page 14: Xm ® Radio Operation
- 9). Press the ENTER button (rotary encoder) to enter the third number and access the channel. NOTE: If the channel is unauthorized or invalid, “CH Unavail” appears on the LCD and return to the input interface after 2 seconds. CDX6311... -
Page 15: Cd Player Operation
CDX6311 CD PLAYER OPERATION Insert CD Press the EJECT button (22) and the front panel will slide down to display the disc slot. With the label surface facing up, fully insert a compact disc into the slot until the mechanism engages and pulls the disc in. -
Page 16: Cd Changer Operation
CD CHANGER OPERATION Please call Jensen technical support at 1-800-323-4815 for a complete list of CD changers compatible with this unit. The following Jensen CD Changers are compatible with this unit: JCH10RF and CH1001. After the CD changer has been installed and properly connected, press the Reset button to initialize the installation. -
Page 17: Remote Control
CDX6311 REMOTE CONTROL The remote control will allow you to control the basic functions of the CDX6311. The remote control sensor is at the top left of the IX-BASS (18) button. CARE AND MAINTENANCE CD Player The following guidelines will help you extend the life of your CD player: When cleaning the vehicle interior, do not get water or cleaning fluids on the unit. -
Page 18: Troubleshooting
DIN chassis dimensions ..... 2” X 7" X 7" (51mm x 178mm x 178mm) Specifications subject to change without notice. CDX6311... -
Page 19: 12-Month Limited Warranty
(at the Company's option) without charge for parts and repair labor. To obtain repair or replacement within the terms of this Warranty, please contact Jensen at the telephone number provided below. - Page 20 CDX6311...
-
Page 21: Introducción
CDX6311 INTRODUCCIÓN Felicitaciones por comprar el Receptor Jensen Móvil CDX6311. Es buena idea leer completamente las instrucciones antes de iniciar la instalación. Recomendamos hacer instalar su Jensen CDX6311 por una tienda reconocida. Características Listo Para XM • Requiere Sintonizador Satélite Terk XMD1000 (Vendido por Separado) •... -
Page 22: Preparación
Antes de empezar, siempre desconecte el terminal negativo de la batería. Quite Tornillos de Transporte Quite el Radio de la Manga Levante el pestillo en ambos lados de la manga, quite la mitad del radio de la manga. TORNILLOS DE TRANSPORTE MEDIA MANGA CDX6311... -
Page 23: Cableado
CDX6311 CABLEADO Cableado con un Adaptador de Cables (Cómprelos por Separado) Conecte los cables Usted puede hacer estas conexiones sin ni siquiera estar en el carro. Una o conecte a presión. Una el adaptador de cableado al arnés del cableado del carro. -
Page 24: Instalación
Cuando reemplace un fusible asegúrese que el fusible nuevo sea del tipo correcto y tenga el amperaje adecuado. Si utiliza un fusible incorrecto puede dañar la radio. El CDX6311 utiliza un fusible de 15 amperios ubicado bajo el conector de cables (Fusible ATO de 15 Amperios disparo rápido). - Page 25 CDX6311 Siga el diagrama de cableado detalladamente y asegúrese que todas las conexiones del arnés de cables estén seguras y aisladas con tuercas para cables y cinta aisladora para asegurar el apropiado funcionamiento de la unidad. Luego de completar las conexiones del cableado, ajuste el panel delantero y encienda la unidad para confirmar la operación (la ignición debe estar encendida).
-
Page 26: Operación
Cuando se ajustan las funciones de audio, la unidad automáticamente sale de modo selección y luego de cinco segundos retorna a la pantalla normal. CDX6311 Sonidos Graves Presione la perilla de control de volumen tres veces, y rótelo hacia el lado de las agujas del reloj o al revés para ajustar los sonidos graves de -6 a +6. - Page 27 CDX6311 de audio. Además, la pantalla contiene un indicador de recepción de señal que retrata la fuerza relativa de la frecuencia de transmisión de entrada. NOTA: Paneles LCD pueden tardar más en iluminarse cuando esté expuesto a temperaturas bajas durante un período prolongado de tiempo. Además, la visibilidad de los números en el LCD puede bajar.
- Page 28 "Radio Off, Visit us at Jensen.com, Enjoy Driving and Have a Safe Trip." (Radio Apagada, Visítenos en Jensen.com, disfrute su paseo y tenga usted un buen viaje).
-
Page 29: Operación De La Radio
CDX6311 OPERACIÓN DE LA RADIO El CDX6311 viene equipado de un sintonizador del mundo, permitiendo que usted reciban los canales en los E.E.U.U., EUROPA, el LATÍN, y OIRT (Rusia). Vea “Espaciador de Frecuencia” en la página 23 para aprender cómo cambiar las opciones de Radio Mundial. -
Page 30: Operation De La Radio Xm
Presione el botón ENTER (codificador) para ingresar el tercer dígito y acceder al canal. NOTA: Si el canal no está autorizado o no es válido, "CH Unvail" aparece en pantalla y vuelve a la pantalla de ingreso luego de dos segundos. CDX6311... -
Page 31: Operación Del Reproductor De Cd
CDX6311 OPERACIÓN DEL REPRODUCTOR DE CD Inserte y Quite CDs Presione el botón del expulsar (22) y el panel delantero resbalará abajo para exhibir la ranura del disco. Con los revestimientos de la superficie de la etiqueta para arriba, inserte completamente un disco compacto en la ranura hasta que el mecanismo contrata y tira del disco adentro. -
Page 32: Operación Del Cambiador De Cd
OPERACIÓN DEL CAMBIADOR DE CD Por favor, llame al soporte técnico Jensen al 1-800-323-4815 para obtener una lista completa de Cambiadores de CD compatibles con esta unidad Los siguientes Cambiadores de CD Jensen son compatibles con esta unidad: JCH10RF y CH1001. -
Page 33: Control Remoto
CDX6311 CONTROL REMOTO El control remoto le permitirá controlar las funciones básicas del CDX6311. El sensor del mando a distancia está en la izquierda superior del botón de IX-BASS (18). CUIDADO Y MANTENIMIENTO Cuidado del Equipo de CD Las siguientes guías le ayudarán a extender la vida de su equipo de CD: Cuando limpie el interior del vehículo, no utilice agua o líquidos de limpieza en la unidad. -
Page 34: Corrección De Problemas
Dimensiones ....... 2" x 7" x 7" (51mm x 178mm x 178mm) Las especificaciones están sujetas a cambio sin previo aviso. CDX6311... -
Page 35: Garantia Limitade De 12 Meses
Garantía, entre en contacto con por favor Jensen en el número de teléfono proporcionado abajo. Esta Garantía no cubre la eliminación de la estática del autóvil ni los ruidos del motor, la corrección de los problemas de antena, los gastos incurridos para la remoción o la... - Page 36 CDX6311...
-
Page 37: Introduction
CDX6311 INTRODUCTION Félicitations d'avoir acheté un Récepteur Mobile Jensen CDX6311. C'est une bonne idée de lire toutes les instructions avant de commencer l'installation. Nous recommandons que vous faites installer votre Jensen CDX6311 par une boutique d'installation de bonne réputation. Fonctions Prêt pour XM... -
Page 38: Préparation
Débranchez toujours la borne négative de la pile, avant de commencer. Enlevez les écrous de transportation Enlevez la radio de la manche Soulevez les loquets aux deux côtés de la manche pour enlevez la demi-manche de la radio. ECROUS DE TRANSPORTATION DEMI MANCHE CDX6311... -
Page 39: Câblage
CDX6311 CÂBLAGE Raccordement au câblage avec un adaptateur (achetér séparément) Raccordement des fils Vous pouvez effectuer ces branchements même sans être dans la voiture. Effectuez les branchements par raccord ou sertissage. Fixez l’adaptateur de câblage au faisceau de câbles de la voiture. - Page 40 Lors du remplacement d’un fusible, assurez-cous que le fusible de remplacement est du type et de la puissance appropriés. L’utilisation d’un fusible non approprié pourrait endommager la radio. Le CDX6311 est doté d’un fusible de 15 A, situé sous le connecteur du câblage (15 A à fusion rapide, type ATO).
-
Page 41: Installation
CDX6311 INSTALLATION Cet appareil est dessiné pour être installé dans des automobiles, des camions et des camionettes avec une ouverture radio existante. Dans bien des cas, il vous faudra une trousse d'installation spéciale pour monter cette radio à la planche de bord. Vous pouvez acheter ces trousses dans des magasins de matériel électronique, ou des magasins spécialisant dans des... - Page 42 Montez l'ensemble de la nouvelle radio à la planche de bord ou au console central en renversant la procédure établie par (1). Retrait de radio Insérez l’outil ou les outils spéciaux. Tirez l’autoradio. Débranchez le faisceau de câbles et enlevez l’autoradio. TOUCHES D'ENLÈVEMENT CDX6311...
-
Page 43: Opération
CDX6311 OPÉRATION Alimentation Appuyez sur le bouton alimentation (1) ou sur n'importe quel bouton sur la radio (excepté le bouton éjection) pour mettre l'appareil en marche lorsque l'allumage est en fonction. Appuyez de nouveau sur le bouton alimentation pour éteindre la radio. - Page 44 « CLK ON LCD On » sera le réglage par défaut pour cette option. Pour que l'horloge et la note d'accueil ne soient pas affichés lorsque l'appareil n'es pas en marche, tournez le contrôle volume pour sélectionner " CLK ON LCD Off ". CDX6311...
- Page 45 à cristaux liquides va défiler à travers les messages suivants si la fonction affichage horloge sélectionnable est activée : Radio Off, Visit us at Jensen.com, Enjoy Driving and Have a Safe Trip. Relâchement du panneau d'avant Le bouton du relâchement du panneau (9) d'avant relâche le mécanisme qui tient le panneau...
-
Page 46: Fonctionnement De La Radio
Stereo L'unité prendra automatiquement un signal stéréo, quand disponible. Quand en mode stéréo, l'icône de rue (18) apparaît dans l'affichage. Quand aucun signal stéréo n'est disponible, l'unité retournera automatiquement à l'opération mono, et aucune icône ne sera montrée. CDX6311... -
Page 47: Fonctionnement De La Radio Xm
CDX6311 FONCTIONNEMENT DE LA RADIO XM ® Les auditeurs peuvent adhérer à la radio XM sur le Web, en visitant www.xmradio.com ou en appelant (800) 967-2346. Les clients doivent avoir leur identité radio prête (voir « Affichage du code d'identification »). Les clients peuvent recevoir un certain nombre de chaînes libre transmission sans activation. -
Page 48: Fonctionnement Du Lecteur Cd
Cela peut aider et il peut aussi effacer l'heure et les autres préréglages de l'appareil. Si les mesures suggérées ne résolvent pas le problème, prenez contact avec une station garanti proche de vous ou service à la clientèle de contact à 1-800-323-4815 pour aide supplémentaire. CDX6311... -
Page 49: Opération De Changeur De Cd
CDX6311 OPÉRATION DE CHANGEUR DE CD Veuillez appeler le soutien technique Jensen à 1-800-323-4815 pour une liste complète de changeurs CD compatible avec cet appareil. Les changeurs CD Jensen suivants sont compatibles avec cet appareil : JCD10RF et CH1001. Après que le changeur CD ait été installé et correctement branché, appuyez sur le bouton de réinitialisation (11) pour initialiser l'installation. -
Page 50: Prêt À Être Télécommandé
PRÊT À ÊTRE TÉLÉCOMMANDÉ La télécommande vous permet de contrôler les fonctions de base du CDX6311. La sonde de télécommande est à la driote supérieure du bouton de IX-BASS (5). SOIN ET ENTRETIEN Soins pour la platine CD Les principes suivants vous permettront de prolonger la vie de votre platine CD. -
Page 51: Dépannage
CDX6311 DÉPANNAGE Probléme Cause L’appareil ne fonc- Aucune alimentation au fil Vérifiez la connexionet les fusi- tionne pas jaune Aucune alimenta- bles au moyen de l’ampoule (l’affichage ne tion au fil rouge d’essai. s’allume pas) Fusible grillé Remplacez le fusible. -
Page 52: Garantie Limitée De 12 Mois
(au choix de la Société), sans frais de pièces ni de main-d’oeuvre. Si ce produit doit être réparé ou remplacé durant la période de la Garantie, entrez en contact avec svp Jensen au numéro de téléphone fourni ci-dessous. Cette Garantie ne couvre pas l'élemination des parasites ou des bruits générés par le moteur, la correction des problèmes d'antenne, les frais encourus pour l'installation, le retrait ou la...
