Para obtener instrucciones en Español, diríjase a la página 5.
VM9214

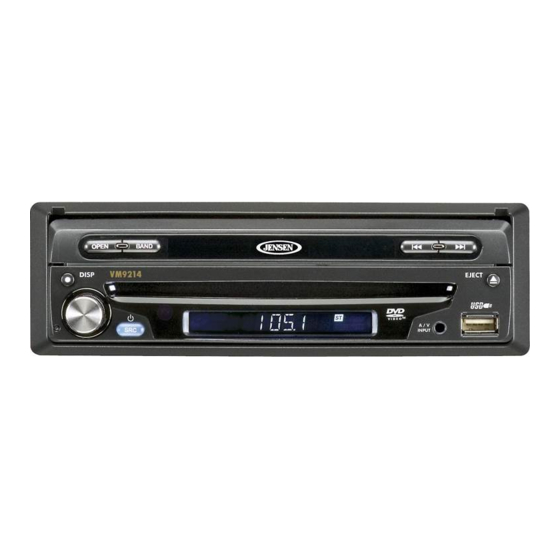

VM9214 Head Unit
Single DIN Sleeve
Wiring Harness
Parking Brake Sensor Extension Wire
Mounting Hardware
You will need these tools and supplies to install your VM9214:
•
Torx type, fl at-head and Philips screwdrivers
•
Wire cutters and strippers
•
Tools to remove existing radio (screwdriver, socket wrench set or other tools)
•
Electrical tape
•
Crimping tool
•
Volt meter/test light
•
Crimp connections
•
18 gauge wire for power connections
•
16 – 18 gauge speaker wire
WARNING! Never install this unit where operation and viewing could interfere with safe driving
conditions.
Pour des instructions en Francais, référez-vous à la page 9.
VM9214
What's in the Box
Tools and Supplies
1
Instruccionnes de Instalación
Instructions d'installation
A / V
INPUT
Cosmetic Trim Ring
Remote Control with Battery
3.5mm to 3.5mm Media Adaptor Cable
Owners Manual

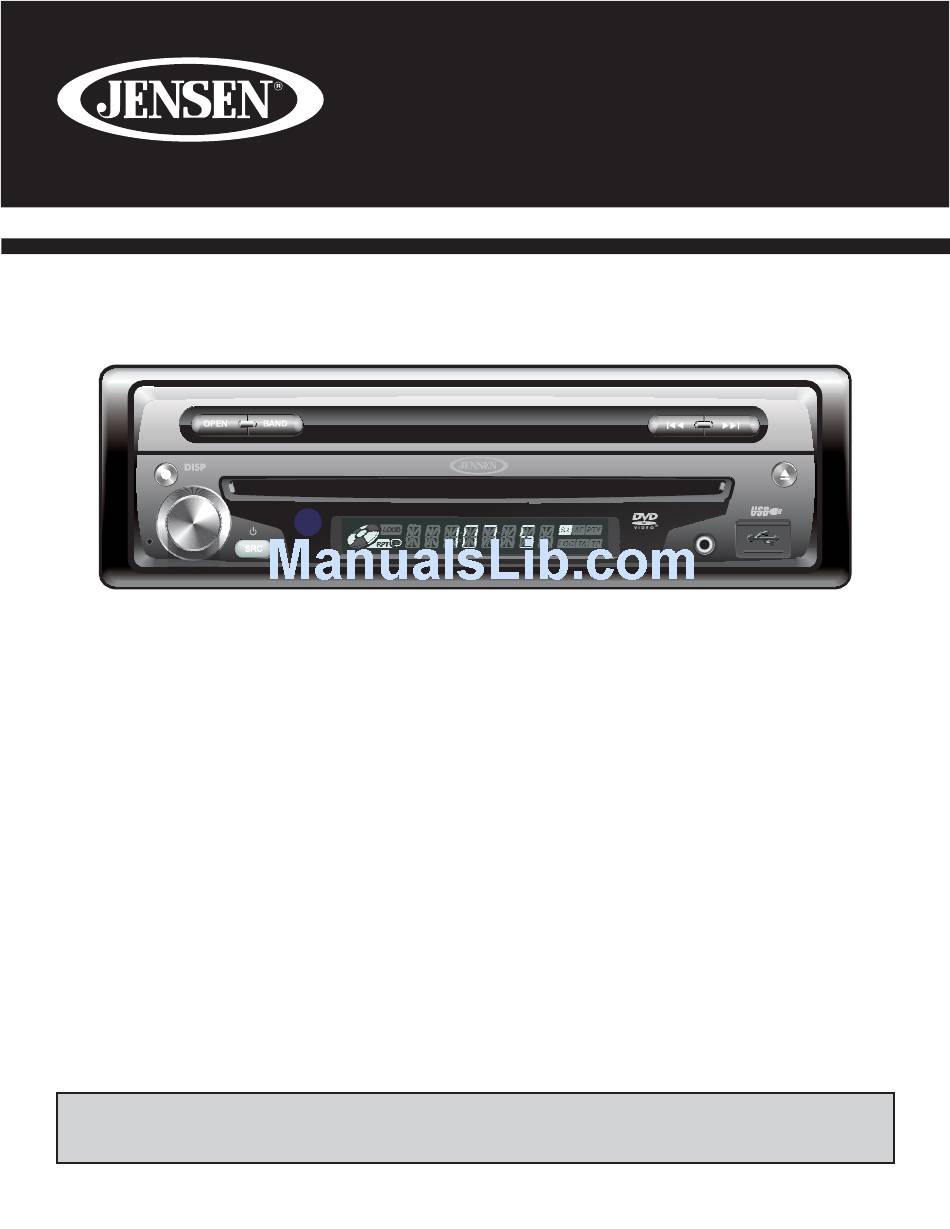

Installation Guide
Installation Guide
EJECT
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Jensen VM9214
Summary of Contents for Jensen VM9214
-
Page 1: Tools And Supplies
VM9214 Head Unit Single DIN Sleeve Wiring Harness Parking Brake Sensor Extension Wire Mounting Hardware You will need these tools and supplies to install your VM9214: • Torx type, fl at-head and Philips screwdrivers • Wire cutters and strippers •... -
Page 2: Optional Equipment
To prevent a short circuit, be sure to turn off the ignition and remove the negative (-) battery cable prior to in- stallation. NOTE: If the VM9214 is to be installed in a car equipped with an on-board drive or navigation computer, do not disconnect the battery cable. If the cable is disconnected, the computer memory may be lost. Under these conditions, use extra caution during installation to avoid causing a short circuit. -
Page 3: Final Installation
NOTE: When replacing a fuse, be sure to use correct type and amperage to avoid damaging the radio. The VM9214 uses one 15 amp fuse, located in the black fi lter box in-line with the main wire harness. Final Installation After completing the wiring connections, turn the unit on to confi... -
Page 4: Wiring Diagram
YELLOW REAR R BATT GREEN + GREEN/BLACK - BLACK REAR L Need Help? For technical assistance, call the Jensen customer support line at 1-800-323-4815. External Power Amplifier Antenna Jack Antenna amplifier) External power amplifier control Car Phone Mute (leave open if not connected) -
Page 5: Qué Hay En La Caja
Cubierta DIN Simple Mazo de Cables Cable de extensión de sensor de freno de estacionamiento Dispositivo de Montaje Necesitará estas herramientas y suministros para instalar su VM9214: • Destornilladores del tipo Torx, cabeza plana y Philips • Cortador y Pelador de Cable •... -
Page 6: Equipo Opcional
NOTA: Si el VM9214 será instalado en un automóvil equipado con una computadora de abordo o de naveg- ación, no desconecte el cable de la batería. Si se desconecta el cable, podría perderse la memoria de la computadora. -
Page 7: Cableado
NOTA: Cuando reemplaza un fusible, asegúrese de usar el tipo y amperaje correctos para evitar daños a la radio. El VM9214 usa un fusible de 15 amp, ubicado en la caja trasera de fi ltro en línea con el cableado princi- pal. -
Page 8: Diagrama De Cableado
VERDE VERDE/NEGRO NEGRO REAR L ¿Ayuda Necesidad? Para la asistencia téch- nica, llame la línea de la atención al cliente de Jensen en 1-800-323-4815. Amplificador de Potencia Externo Toma de Antena Antena Control del amplificador de potencia externo T e lé fo no d e l auto m ó vil... -
Page 9: Outils Et Fournitures
Fil d’extension de la sonde de frein de stationnement Matériel de montage Rondelle décorative Vous aurez besoin de ces outils et fournitures pour installer votre VM9214 : • Tournevis à poinite à six lobes, tournevis à tête fraisée et tournevis Philips •... - Page 10 (-) avant d’installation. A NOTER : Si le VM9214 est à installer dans une voiture équipée d’un lecteur à bord ou un ordinateur de navi- gation, ne débranchez pas la pile. Si le câble est débranché la mémoire de l’ordinateur peut être perdue. Dans ces conditions, soyez très sûr pendant l’installation pour éviter de provoquer un court-circuit.
-
Page 11: Installation Finale
A NOTER : Lorsque vous remplacer un fusible, soyez sûr d’utilisez le type et l’ampérage corrects pour éviter d’endommager la radio. Le VM9214 utilise un fusible 15 amp, situé dans la boîte noire à fi ltre aligné avec le harnais. -
Page 12: Diagramme De Câblage
BATT VERT + VERT/NOIR - NOIR Aide du besoin ? Pour l’assistance technique, appelez la ligne de support à la clientèle de Jensen à 1-800-323-4815. Amplificateur puissance externe Prise d'antenne Antenne Commande de la puissance amplificateur externe Téléphone voiture AVANT L+...
