Para obtener instrucciones en Español, diríjase a la página 5.

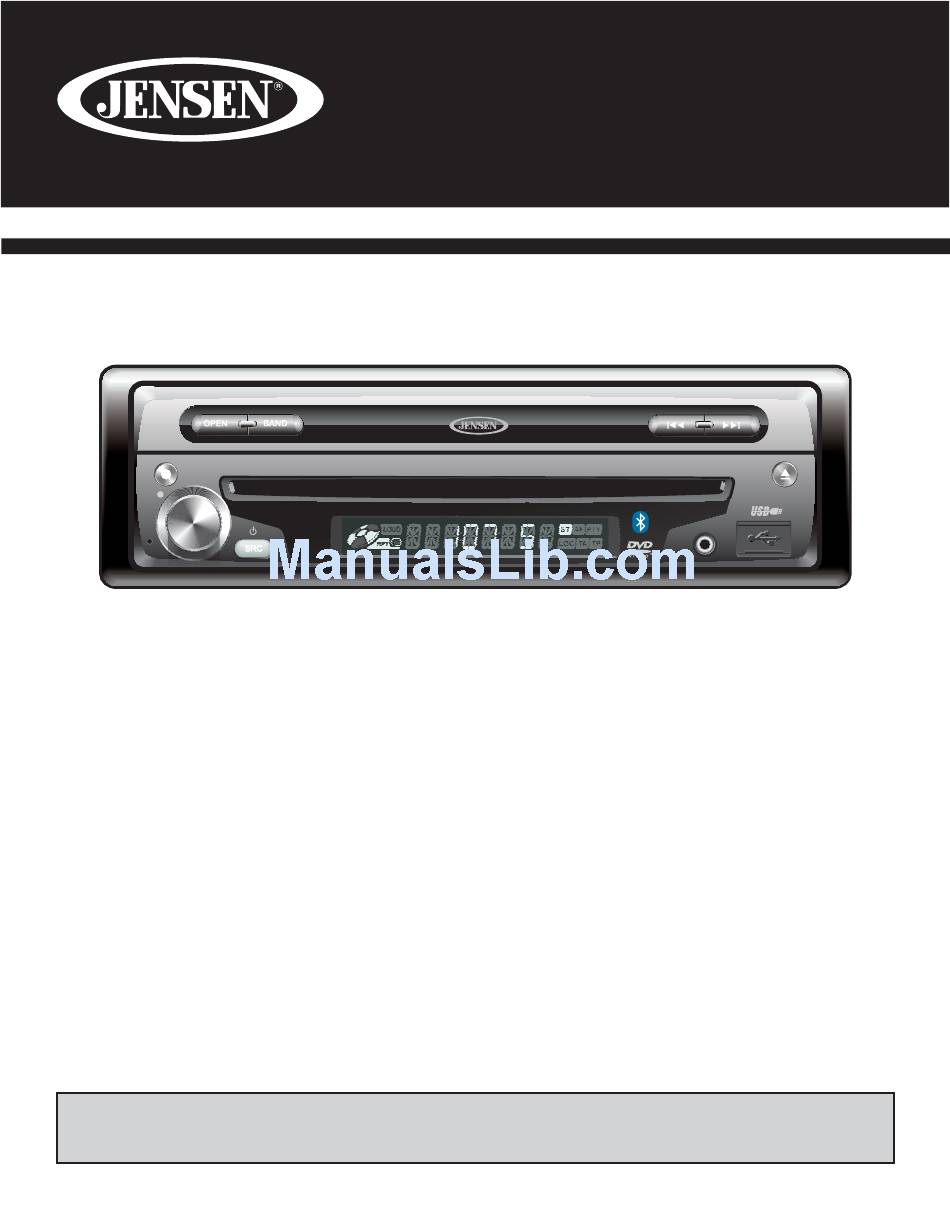

VM9214BT
DISP
M
U
T
E
VM9214BT Head Unit
Single DIN Sleeve
Wiring Harness
Parking Brake Sensor Extension Wire
Mounting Hardware
You will need these tools and supplies to install your VM9214BT:
•
Torx type, fl at-head and Philips screwdrivers
•
Wire cutters and strippers
•
Tools to remove existing radio (screwdriver, socket wrench set or other tools)
•
Electrical tape
•
Crimping tool
•
Volt meter/test light
•
Crimp connections
•
18 gauge wire for power connections
•
16 – 18 gauge speaker wire
WARNING! Never install this unit where operation and viewing could interfere with safe driving
conditions.
VM9214BT
What's in the Box
Tools and Supplies
Pour des instructions en Francais, référez-vous à la page 9.
Cosmetic Trim Ring
3.5mm to 3.5mm Media Adaptor Cable
Owners Manual
Installation Guide
1
Installation Guide
Instruccionnes de Instalación
Instructions d'installation
EJECT
A / V
INPUT
Advertisement
Table of Contents
Related Manuals for Jensen VM9214BT
Summary of Contents for Jensen VM9214BT
- Page 1 Wiring Harness Owners Manual Parking Brake Sensor Extension Wire Installation Guide Mounting Hardware Tools and Supplies You will need these tools and supplies to install your VM9214BT: • Torx type, fl at-head and Philips screwdrivers • Wire cutters and strippers •...
-
Page 2: Optional Equipment
To prevent a short circuit, be sure to turn off the ignition and remove the negative (-) battery cable prior to in- stallation. NOTE: If the VM9214BT is to be installed in a car equipped with an on-board drive or navigation computer, do not disconnect the battery cable. If the cable is disconnected, the computer memory may be lost. Under these conditions, use extra caution during installation to avoid causing a short circuit. -
Page 3: Final Installation
NOTE: When replacing a fuse, be sure to use correct type and amperage to avoid damaging the radio. The VM9214BT uses one 15 amp fuse, located in the black fi lter box in-line with the main wire harness. Final Installation After completing the wiring connections, turn the unit on to confi... -
Page 4: Wiring Diagram
For occasional iPod use, keep an iPod cable in your glove box and use it to connect the iPod to the front USB connector. Need Help? CAMERA IN Rear View YELLOW Video Camera For technical assistance, call the Jensen YELLOW customer support line at 1-800-323-4815. Rear Video VIDEO OUT REAR R REAR L... -
Page 5: Qué Hay En La Caja
Manual de usuario freno de estacionamiento Guía de Instalación Dispositivo de Montaje Herramientas y Suministros Necesitará estas herramientas y suministros para instalar su VM9214BT: • Destornilladores del tipo Torx, cabeza plana y Philips • Cortador y Pelador de Cable •... -
Page 6: Equipo Opcional
NOTA: Si el VM9214BT será instalado en un automóvil equipado con una computadora de abordo o de naveg- ación, no desconecte el cable de la batería. Si se desconecta el cable, podría perderse la memoria de la computadora. -
Page 7: Cableado
NOTA: Cuando reemplaza un fusible, asegúrese de usar el tipo y amperaje correctos para evitar daños a la radio. El VM9214BT usa un fusible de 15 amp, ubicado en la caja trasera de fi ltro en línea con el cableado principal. -
Page 8: Diagrama De Cableado
¿Ayuda Necesidad? Para la asistencia téch- Cámara de CAMERA AMARILLO Video Trasera nica, llame la línea de la atención al cliente de AMARILLO Jensen en 1-800-323-4815. Video Trasera VIDEO OUT REAR R REAR L Amplificador de Potencia Externo FRONT R... - Page 9 Mode d’emploi du propriétaire Matériel de montage Mode d’emploi d’installation Outils et fournitures Vous aurez besoin de ces outils et fournitures pour installer votre VM9214BT : • Tournevis à poinite à six lobes, tournevis à tête fraisée et tournevis Philips •...
- Page 10 (-) avant d’installation. A NOTER : Si le VM9214BT est à installer dans une voiture équipée d’un lecteur à bord ou un ordinateur de navigation, ne débranchez pas la pile. Si le câble est débranché la mémoire de l’ordinateur peut être perdue.
-
Page 11: Installation Finale
A NOTER : Lorsque vous remplacer un fusible, soyez sûr d’utilisez le type et l’ampérage corrects pour éviter d’endommager la radio. Le VM9214BT utilise un fusible 15 amp, situé dans la boîte noire à fi ltre aligné avec le harnais. -
Page 12: Diagramme De Câblage
Aide du besoin ? Pour l’assistance technique, Caméra vidéo CAMERA JAUNE appelez la ligne de support à la clientèle de à vue arrière Jensen à 1-800-323-4815. JAUNE Vidéo à l'arrière VIDEO OUT REAR R REAR L Amplificateur puissance externe...
