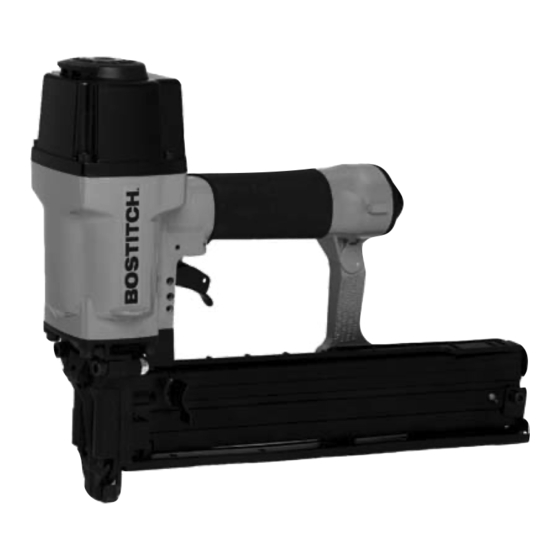

T50
PNEUMATIC STAPLER
ENGRAPADORA NEUMÁTICA
AGRAFEUSE PNEUMATIQUE
OPERATION and MAINTENANCE MANUAL
MANUAL DE OPERACIÓN Y DE MANTENIMIENTO
MANUEL D'INSTRUCTIONS ET D'ENTRETIEN
BEFORE OPERATING THIS TOOL, ALL OPERATORS SHOULD STUDY THIS MANUAL TO
UNDERSTAND AND FOLLOW THE SAFETY WARNINGS AND INSTRUCTIONS. KEEP THESE
INSTRUCTIONS WITH THE TOOL FOR FUTURE REFERENCE. IF YOU HAVE ANY QUESTIONS,
CONTACT YOUR BOSTITCH REPRESENTATIVE OR DISTRIBUTOR.
ANTES DE OPERAR ESTA HERRAMIENTA, TODOS LOS OPERADORES DEBERÁN ESTUDIAR
ESTE MANUAL PARA PODER COMPRENDER Y SEGUIR LAS ADVERTENCIAS SOBRE
SEGURIDAD Y LAS INSTRUCCIONES. MANTENGA ESTAS INSTRUCCIONES CON LA
HERRAMIENTA PARA FUTURA REFERENCIA, SI TIENE ALGUNA DUDA, COMUNÍQUESE CON
SU REPRESENTANTE DE BOSTITCH O CON SU DISTRIBUIDOR.
LIRE ATTENTIVEMENT LE PRÉSENT MANUEL AVANT D'UTILISER L'APPAREIL. PRÉTER UNE
ATTENTION
TOUTE
PARTICULIÈRE
AUX
CONSIGNES
DE
SÉCURITÉ
ET
AUX
AVERTISSEMENTS. GARDER CE MANUEL AVEC L'OUTIL POUR FUTUR RÉFÉRENCE. SI
VOUS AVEZ DES QUESTIONS, CONTACTEZ VOTRE REPRÉSENTANT OU VOTRE
CONCESSIONNAIRE BOSTITCH.
103699 REVF 9/04
STANLEY FASTENING SYSTEMS

Advertisement

Table of Contents
loading

Related Manuals for Bostitch T50

Summary of Contents for Bostitch T50

  • Page 1 PNEUMATIC STAPLER ENGRAPADORA NEUMÁTICA AGRAFEUSE PNEUMATIQUE OPERATION and MAINTENANCE MANUAL MANUAL DE OPERACIÓN Y DE MANTENIMIENTO MANUEL D’INSTRUCTIONS ET D’ENTRETIEN BEFORE OPERATING THIS TOOL, ALL OPERATORS SHOULD STUDY THIS MANUAL TO UNDERSTAND AND FOLLOW THE SAFETY WARNINGS AND INSTRUCTIONS. KEEP THESE INSTRUCTIONS WITH THE TOOL FOR FUTURE REFERENCE.

  • Page 2: Table Of Contents

    INTRODUCTION The Bostitch T50 series staplers are precision-built tools, designed for high speed, high volume stapling. These tools will deliver efficient, dependable service when used correctly and with care. As with any fine power tool, for best performance the manufacturer’s instructions must be followed. Please study this manual before operating the tool and understand the safety warnings and cautions.

  • Page 3: Safety Instructions

    SAFETY INSTRUCTIONS EYE PROTECTION which conforms to ANSI specifications and provides protection against flying particles both from the FRONT and SIDE should ALWAYS be worn by the operator and others in the work area when connecting to air supply, loading, operating or servicing this tool.

  • Page 4: Tool Specifications

    PRESSURE. AIR CONSUMPTION: Model T50 requires 3.0 cubic feet per minute (.08 cubic meters) of free air to operate at the rate of 100 fasteners per minute, at 80 p.s.i. (5.6kg/cm ). Take the actual rate at which the tool will be run to determine the amount of air required.

  • Page 5: Air Supply: Fittings, Hoses, Filters, Air Consumption, Regulators, Operating Pressure, Setting Correct Pressure

    AIR SUPPLY AND CONNECTIONS Do not use oxygen, combustible gases, or bottled gases as a power source for this tool as tool may explode, possibly causing injury. FITTINGS: Install a male plug on the tool which is free flowing and which will release air pressure from the tool when disconnected from the supply source.

  • Page 6: Loading The Tool

    Approximately 1/2" (13mm) NOTE: Use only staples recommended by Bostitch for the T50 Series staplers or staples which meet Bostitch specifications. Always disconnect air supply: 1. Before making adjustments; 2. When servicing the tool;...

  • Page 7: Tool Operation

    TOOL OPERATION EYE PROTECTION which conforms to ANSI specifications and provides protection against flying particles both from the FRONT and SIDE should ALWAYS be worn by the operator and others in the work area when connecting to air supply, loading, operating or servicing this tool.
  • Page 8 TOOL OPERATION CHECK: CAUTION: Remove all fasteners from tool before performing tool operation check. 1. TRIGGER OPERATED TOOL: A. With finger off the trigger, hold the tool with a firm grip on the handle. B. Place the nose of the tool against the work surface. C.

  • Page 9: Maintaining The Pneumatic Tool

    MAINTAINING THE PNEUMATIC TOOL When working on air tools, note the warnings in this manual and use extra care evaluating problem tools. CAUTION: Pusher spring (constant force spring). Caution must be used when working with the spring assembly. The spring is wrapped around, but not attached to, a roller. If the spring is extended beyond its length, the end will come off the roller and the spring will roll up with a snap, with a chance of pinching your hand.

  • Page 10: Trouble Shooting

    TROUBLE SHOOTING PROBLEM CAUSE CORRECTION Trigger valve housing leaks air O-ring cut or cracked ....Replace O-ring Trigger valve stem leaks air O-ring/seals cut or cracked .

  • Page 11: Directional Exhaust

    QUICK RELEASE DOOR Always disconnect air supply: 1.) Before making adjustments; 2.) When servicing the tool; 3.) When clearing a jam; 4.) When tool is not in use; 5.) When moving to a different work area, as accidental actuation may occur, possibly causing injury. Models T50S2, T50S4 and T50S5 contain a Quick Release Door feature.
  • Page 12 INTRODUCCIÓN La T50 de Bostitch es una herramienta fabricada con precisión diseñada para trabajos de clavar de alta velocidad y de gran volumen. Estas herramientas darán un servicio eficiente y seguro, siempre y cuando sean utilizadas correctamente y con cuidado. Como con cualquier herramienta automática de calidad, el mejor rendimiento se obtiene siguiendo las indicaciones del fabricante.

  • Page 13: Instrucciones De Seguridad

    INSTRUCCIONES DE SEGURIDAD Cuando el equipo está conectado al suministro de aire, tanto el operador como todas las personas que se encuentren en el área de trabajo, SIEMPRE deben usar PROTECCIÓN OCULAR que cumpla las especificaciones ANSI para resguardo contra partículas volantes arrojadas desde el FRENTE o los LATERALES.

  • Page 14: Especificaciones De La Herramienta; Consumo De Aire Y Presión De Operación

    NO EXCEDA ESTA PRESIÓN DE OPERACIÓN RECOMENDADA. CONSUMO DE AIRE: El modelo T50 requiere 2,1 pies cúbicos por minuto de aire libre para operar a razón de 100 clavos por minuto a 5,6 kg/cm (5,5 bars) Use la velocidad de clavar verdadera a la cual se operará la herramienta para determinar la cantidad de aire requerida.

  • Page 15: Suministro De Aire: Conexiones, Mangueras, Filtros, Reguladores

    SUMINISTRO DE AIRE Y CONEXIONES No use oxígeno, gases combustibles o gases embotellados como una fuente de suministro para esta herramienta, ya que la herramienta puede estallar, posiblemente causando lesiones. CONEXIONES: Instale un enchufe macho en la herramienta que fluya libre y que descargue la presión de aire de la herramienta cuando sea desconectada de la fuente de suministro.

  • Page 16: Cómo Cargar La Herramienta

    13 mm (1/2"). NOTA: Use solamente grapas recomendadas por Bostitch para las grapadoras de la serie T50 o grapas que cumplen con las especificaciones de Bostitch. Siempre desconecte el suministro de aire: 1. antes de efectuar ajustes; 2. al dar servicio a la herramienta;...

  • Page 17: Cómo Operar La Herramienta

    OPERACIÓN DE LA HERRAMIENTA Cuando el equipo está conectado al suministro de aire, tanto el operador como todas las personas que se encuentren en el área de trabajo, SIEMPRE deben usar PROTECCIÓN OCULAR que cumpla las especificaciones ANSI para resguardo contra partículas volantes arrojadas desde el FRENTE o los LATERALES.
  • Page 18 VERIFICACIÓN DE LA OPERACIÓN DE LA HERRAMIENTA: ¡PRECAUCIÓN: Quite todos los sujetadores de la herramienta antes de efectuar la verificaciÓn de la operaciÓn de la herramienta! 1. HERRAMIENTA OPERADA POR GATILLO: A. Con el dedo alejado del gatillo, sostenga la herramienta tomándola firmemente por la manija. B.

  • Page 19: Cómo Mantener La Herramienta Neumática

    MANTENIMIENTO DE LA HERRAMIENTA NEUMÁTICA Al trabajar con herramientas neumáticas, tenga presente las advertencias que se hacen en este manual, y sea particularmente cuidadoso al evaluar herramientas problemáticas. PRECAUCIÓN: El resorte de empuje (resorte de fuerza constante): Se debe tener cuidado al trabajar con el ensamblaje de resorte.

  • Page 20: Localización De Fallas

    DIAGNÓSTICO DE FALLA PROBLEMA CAUSA CORRECCIÓN Fuga de aire en la envoltura de la válvula disparadora. Anillo en O cortado o rajado ....Reemplazar el anillo en O. Vástago de la válvula disparadora tiene fuga de aire.

  • Page 21: Cómo Ajustar El Escape

    PUERTA DE DESENGANCHE RÁPIDO Siempre desconecte el suministro de aire: 1.) Antes de efectuar ajustes; 2.) Al hacerle servicio a la herramienta; 3.) Al despejar un atascamiento; 4.) Cuando la herramienta no esté en uso; 5.) Al mudarse de un área distinta de trabajo, ya que se puede activar accidentalmente, posiblemente causando lesiones.
  • Page 22 INTRODUCTION Le T50 de Bostitch est un outil construit avec précision; conçu pour réaliser un travail rapide à débit maximum. Ces cloueurs sont faits pour assurer un service efficace et durable, à condition d’être utilisés avec un minimum d’attention et dans des conditions normales d’utilisation. Comme pour tout autre appareil pneumatique, les consignes du fabricant doivent être impérativement suivies, afin d’obtenir de bonnes performances de ce matériel.

  • Page 23: Consignes De Sécurité

    CONSIGNES DE SÉCURITÉ UNE PROTECTION DES YEUX, conforme aux normes ANSI et fournissant une protection contre les projectiles en provenance de l’AVANT et des CÔTÉS, doit toujours être portée par l’opérateur et les personnes présentes dans la zone de travail, lors du raccordement au réseau d’air, du chargement, du fonctionnement et de la maintenance de l’outil.

  • Page 24: Caractéristiques De L'appareil; Consommation D'air Et Pression D'utilisation

    NE PAS DÉPASSER LA PRESSION MAXIMALE RECOMMANDÉE. CONSOMMATION D’AIR : Le T50 consomme 85 l d’air détendu par minute (3 pieds cubes/mn) lorsqu’il fonctionne à la cadence de 100 clous par minute, pour une pression d’utilisation de 5,6 kg/cm (5,5 bars).

  • Page 25: Alimentation En Air Comprimé : Raccordement, Tuyaux , Filtres, Régulateurs

    ALIMENTATION EN AIR COMPRIMÉ ET RACCORDEMENT L’oxygène, les gaz combustibles ou les bouteilles de gaz ne doivent en aucun cas être employés comme source d’énergie, car ils peuvent exploser et provoquer des blessures. RACCORDEMENTS : Installer le raccord mâle sur l’appareil. Lors du désaccouplement de la source d’énergie, le raccord mâle doit permettre rapidement la mise à...

  • Page 26: Réglage De La Profondeur De L'élément D'assemblage Avec "Dial-A-Depth

    Environ 13 mm (1/2 po). REMARQUE : N’utiliser que des agrafes recommandées par Bostitch pour les cloueurs de la série T50 ou des agrafes répondant aux normes Bostitch. Toujours désaccoupler l’appareil de sa source d’énergie : 1) avant tout réglage; 2) lors de l’entretien;...

  • Page 27: Fonctionnement De L'appareil

    FONCTIONNEMENT DE L’APPAREIL UNE PROTECTION DES YEUX, conforme aux normes ANSI et fournissant une protection contre les projectiles en provenance de l’AVANT et des CÔTÉS, doit toujours être portée par l’opérateur et les personnes présentes dans la zone de travail, lors du raccordement au réseau d’air, du chargement, du fonctionnement et de la maintenance de l’outil.
  • Page 28 VÉRIFICATION DU SYSTÈME DE DÉCLENCHEMENT : ATTENTION : retirer toutes les attaches de fixation de l’outil avant de procéder à une vérification du fonctionnement de celui-ci. 1. DÉCLENCHEMENT PAR LA DÉTENTE : A. Détente libre, maintenir fermement l’appareil par la poignée. B.

  • Page 29: Entretien De L'appareil Pneumatique

    ENTRETIEN DE L’APPAREIL Lors de l’utilisation d’un outil fonctionnant sous-pression, lire les avertissements du manuel et user d’extrêmes précautions lors de la découverte d’un problème. ATTENTION : Ressort-poussoir (ressort à poussée constante). Il est recommandé d’user de prudence lors de la manipulation du système du ressort. Le ressort est enroulé autour du rouleau mais n’y est pas attaché.

  • Page 30: Problèmes De Fonctionnement

    PROBLÈMES DE FONCTIONNEMENT PROBLÈME CAUSE CORRECTION Fuite d’air au corps de valve de détente ..Joints toriques coupés ou usés....Remplacer les joints toriques . Fuite d’air à...

  • Page 31: Réglage De L'échappement

    PORTE À OUVERTURE RAPIDE Toujours désaccoupler l’appareil de sa source d’énergie : 1) avant tout réglage; 2) lors de l’entretien; 3) lors d’un désenrayage; 4) à la fin de l’utilisation; 5) lors du déplacement vers une nouvelle zone de travail, car un déclenchement accidentel peut se produire et causer des blessures.
