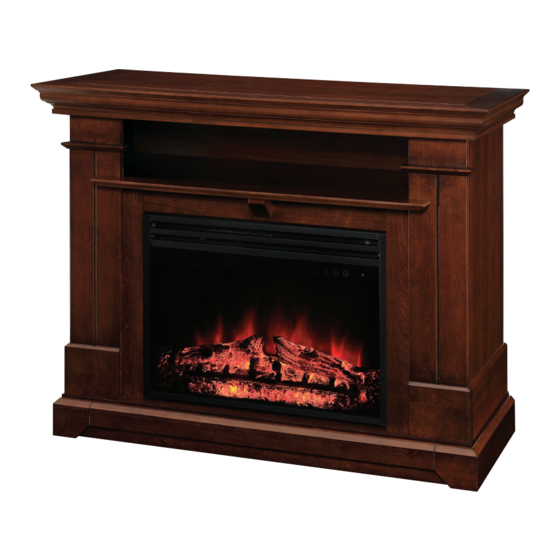

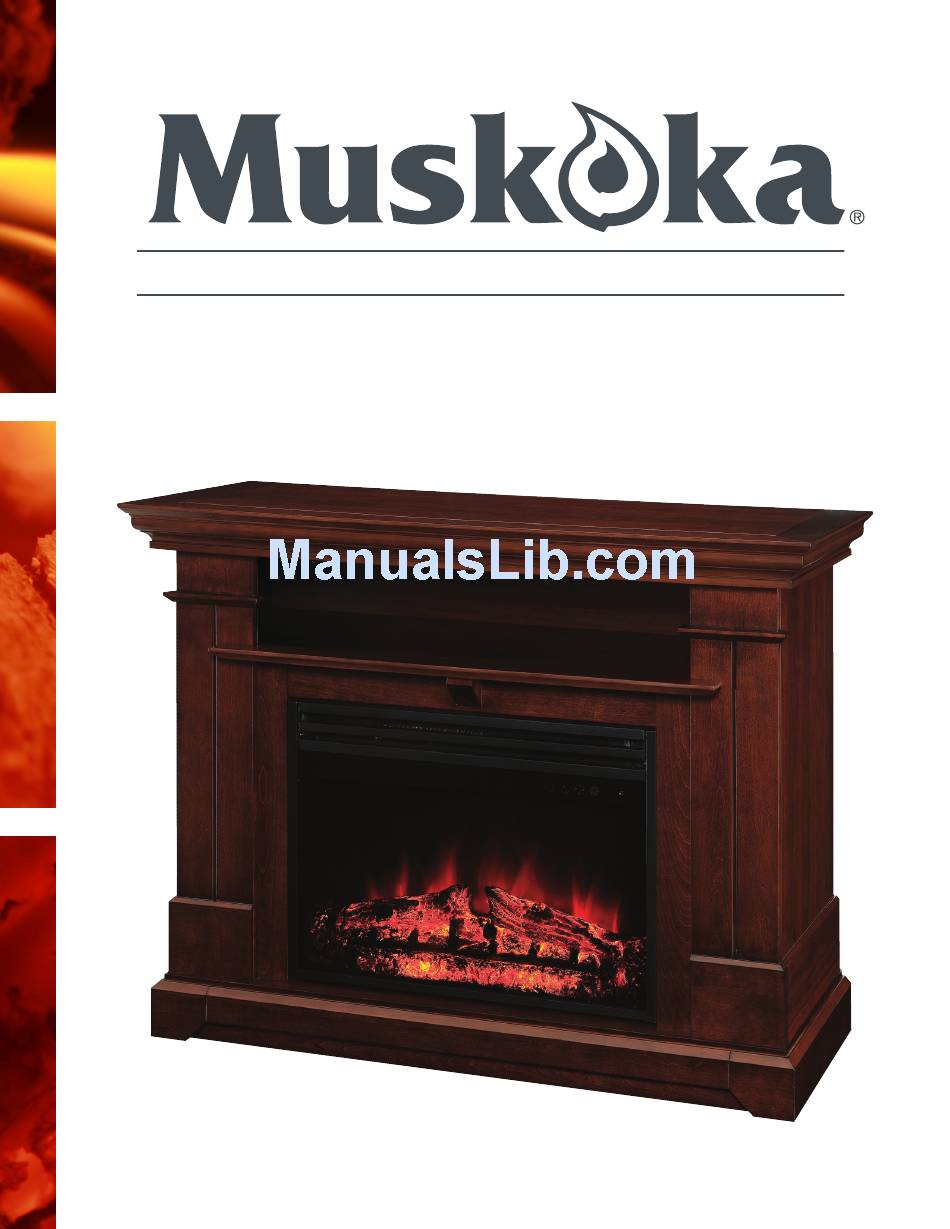

- Page 1 MEDIA CONSOLE CONSOLA DE MEDIOS CONSOLE MÉDIA Save these instructions | Conserver ces instructions | Guarde estas instrucciones ABRAMS Français p. 9 MTVS2506SBCH Español p. 16 REV07-08-13...
-
Page 2: Assembly Tips
assEmbly tiPs Before you begin, locate the instructions and hardware. Take out all the parts and compare them to the diagrams below. Be sure you have all the parts and can identify them. Two people are required to assemble this product. Assembly time will take approximately 30-90 minutes. carE anD maintEnancE 1. - Page 3 FirEbox PackagE contEnts FIREBOx REMOTE CR2032 BATTERY METAL TRIM FIREBOx TRIM SCREW assEmbly Before assembly, use scissors to unwrap the parts from the packaging. DO NOT use a box cutter or exacto-knife as you may cut into the mantel pieces inside the box and damage the finish. Check for the hardware bag which is RED and located inside the packaging, taped to the top box.
- Page 4 3. Locate side panels D & E. Insert 4 wood dowels (a) into the outer holes on the inside of panels D & E. Insert and tighten 4 cam lock dowels (b) in the middle holes on the inside of panels D & E. Do not strip the cam lock dowels (b) by overtightening.
- Page 5 5. Note: Top is heavy. It is recommended that 2 people be used at this point in the assembly. Insert 8 wood dowels (a) in the holes along the top of panels D, E, F & G. Line up the holes in top A with the wood dowels (a) in panels D, E, F &...
- Page 6 7. Locate back panel J. Making sure the finished side is facing in toward the mantel, line up the holes in panel J with the holes on the back of the mantel. Secure panel J to the mantel using 14 small screws (f).
-
Page 7: Anti-Tipping Device
FIT UP TO 50" PLASMA/LCD/LED TELEVISIONS MAXIMUM LOAD 55 lb. (25 kg) MAXIMUM LOAD 30 lb. (13.6kg) caUtion: This unit is intended for use only with the products and maximum weights indicated. Use with other products or products heavier than the maximum weights indicated may result in instability causing possible injury. -
Page 8: Warranty
(1 year limited parts) from the date of purchase. All warranty repairs must be preauthorized by Greenway Home Products. Greenway will, at its’ option, replace or repair free of charge any defective part, which the Purchaser shall notify their Distributor or Greenway Home Products within the warranty period. The obligation of Greenway Home Products under this warranty, is expressly limited to such replacement or repairs. -
Page 9: Entretien Et Maintenance
consEils sUr l’assEmblagE Avant de commencer, ayez sous la main les directives d’installation et les articles de quincaillerie. Sortez toutes les pièces et comparez-les par rapport aux schémas ci-dessous. Assurez vous d’avoir toutes les pièces et de pouvoir les identifier. L’Assemblage de ce produit nécessite deux personnes. Il vous faudra environ 30- 90 minutes pour faire l’assemblage. - Page 10 contEnU DE la boîtE DE FoyEr BOîTE à COMBUSTION TÉLÉCOMMANDE PILE CR2032 SUPPORTS EN MÉTAL VIS NOIRES assEmblagE Avant de commencer l’assemblage, utilisez des ciseaux pour déballer les pièces de leur emballage. N’UTILISEZ PAS un couteau pour les boîtes ou un exacto pour ne pas couper le manteau à l’intérieur de la boîte et pour ne pas endommager la finition.
- Page 11 3. Situez les panneaux latéraux D et E. Insérez 4 goujons de bois (a) dans les orifices extérieurs à l’intérieur des panneaux D et E. Insérez et serrez 4 goujons pour verrou à came (b) dans les orifices du milieu à l’intérieur des panneaux D et E. Matériel utilisé...
- Page 12 5. Remarque : Le dessus est lourd. Il est recommandé d’avoir 2 personnes pour cette étape de l’assemblage. Insérez 8 goujons de bois (a) dans les orifices le long du dessus des panneaux D, E, F et G. Alignez les orifices du dessus A avec les goujons de bois (a) des panneaux D, E, F et G et abaissez le dessus A jusqu’à...
-
Page 13: Installation Du Foyer Électrique
7. Situez le panneau arrière J. Assurez-vous que le côté fini est dirigé vers l’intérieur du manteau, et alignez les orifices du panneau J avec les orifices à l’arrière du manteau. Fixez le panneau J au manteau à l’aide de 14 petites vis (f). Vissez jusqu’à ce qu’il soit solidement fixé. -
Page 14: Dispositif Anti-Basculement
SUPPOrT DES TéLéVISEUrS PLASMA/LCD DE 50PO CHArGEMENT MAXIMALE 55 lb. (25 kg) CHArGEMENT MAXIMALE 30 lb. (13.6kg) attEntion: cette unité est uniquement compatible avec les produits spécifiés et ne peut supporter que la charge maximale indiquée. Le fait d’utiliser cette unité avec d’autres produits ou avec des produits dont le poids excède la charge maximale indiquée peut entraîner de l’instabilité... -
Page 15: Garantie
à condition que l’acheteur avise son distributeur ou Greenway Home Products au cours de la période de garantie. L’obligation de Greenway Home Products en vertu de la garantie est expressément limitée à ce remplacement ou à ces réparations. -
Page 16: Cuidado Y Mantenimiento
consEjos Para El EnsamblaDo Antes de comenzar el ensamblado, localice las instrucciones y los accesorios. Saque todos los componentes y compárelos con los diagramas que aparecen a continuación. Asegúrese de tener todos los componentes y que puede identificarlos. Se necesitan 2 personas para ensamblar este producto. El tiempo de ensamblado será... - Page 17 contEniDo DE la caja DE la cHimEnEa Eléctrica CAJA DE FUEGO CONTROL REMOTO PILA EL TIPO CR2032 METAL ACABADO CAJA DE FUEGO TORNILLO ACABADO EnsamblajE Antes del ensamblado, use tijeras para desenvolver los componentes del embalaje. NUNCA use una navaja multiuso o un cuchillo, ya que podría dañar las piezas de la repisa de chimenea dentro de la caja y dañar el acabado.
- Page 18 3. Localice los paneles laterales D y E. Inserte 4 espigas de madera (a) en los orificios exteriores del interior de los paneles D y E. Inserte y apriete 4 espigas de cerradura de leva (b) en los orificios centrales del interior de los paneles D y E.
- Page 19 5. Nota: La tapa está pesada. Se recomienda el uso de 2 personas en este punto del ensamblado. Inserte 8 espigas de madera (a) en los orificios a lo largo de la parte superior de los paneles D, E, F y G. Alinee los orificios de la tapa A con las espigas de madera (a) en los paneles D, E, F y G y baje la tapa A hasta que esté...
- Page 20 7. Localice el panel trasero J. Asegurándose de que el lado acabado apunte en dirección al dintel, alinee los orificios del panel J con los orificios en la parte trasera del dintel. Asegure el panel J al dintel usando 14 tornillos pequeños (f). Apriételos hasta que queden firmes.
- Page 21 qUEPA HASTA 50” LAS TELEVISIONES DEL PLASMA/LCD CArGA MáXIMA 55 lb. (25 kg) CArGA MáXIMA 30 lb. (13.6kg) PrEcaUciÓn: Esta unidad está diseñada para ser usada únicamente con los productos y con los pesos máximos indicados. El uso con otros productos, o con productos de peso mayor a los pesos máximos indicados, puede producir inestabilidad, lo que posiblemente causaría lesiones.
- Page 22 Distribuidor: La organización autorizada para la venta de productos domésticos Greenway Home Products. Tarjeta de garantía: La tarjeta de registro de garantía limitada de Greenway Home Products que identifica al comprador y al número de modelo. Garantía limitada de Greenway: Greenway garantiza al Comprador que la Repisa de chimenea está...
