Shure Beta 98H/C Benutzerhandbuch
Condenser instrument microphone
Hide thumbs
Also See for Beta 98H/C:
- User manual (13 pages) ,
- User manual (14 pages) ,
- User manual (4 pages)
Advertisement
Quick Links
Download this manual
See also:
User Manual
Models Beta 98H/C and
WB98H/C User Guide
Condenser Instrument
Microphone
2005, Shure Incorporated
Printed in U.S.A.
27E3102 (Rev. 5)
Advertisement
Related Manuals for Shure Beta 98H/C
Summary of Contents for Shure Beta 98H/C

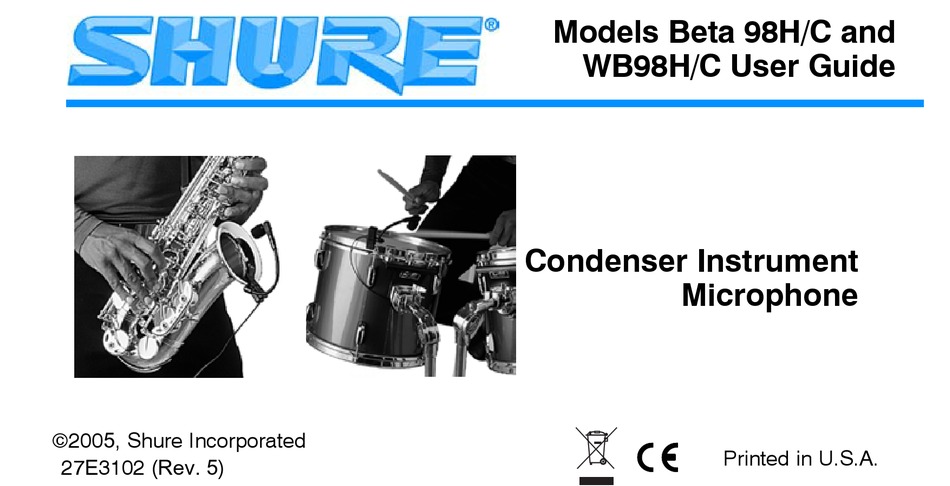

- Page 1 Models Beta 98H/C and WB98H/C User Guide Condenser Instrument Microphone 2005, Shure Incorporated Printed in U.S.A. 27E3102 (Rev. 5)
- Page 2 Mikrofon bei starken Bewegungen in der optimalen Position zu halten. (siehe Abbildung 9). Das BETA 98H/C weist eine transformatorlose Vorverstärkerschaltung auf, die die Linearität über das gesamte Frequenzspektrum verbessert. Der Vorverstärker ist über ein 3 m langes hochflexibles Kabel mit dem Mikrofon verbunden.
-
Page 3: Technische Eigenschaften
• MODELLVARIANTEN BETA 98H/C umfaßt ein Mikrofon, ein 3 m langes hochflexibles Kabel, das am Vorverstärker abgeschlossen ist, zwei einrastende Windschutzvorrichtungen und eine Kabelhaltevorrichtung. WB98H/C umfaßt ein Mikrofon, ein 1,6 m langes hochflexibles Kabel, das am miniatur Steckverbinder (TA4F) für drahtlose Anwendungen abgeschlossen ist, zwei einrastende Windschutzvorrichtungen und eine Kabelhaltevorrich- tung. - Page 4 DEUTSCH VERWENDUNG UND PLAZIERUNG Die gebräuchlichsten Verwendungs– und Plazierungsverfahren für das BETA 98H/C werden nachfolgend beschrieben. Dabei ist zu berücksichtigen, daß Mikrofontechnik im Grunde “Geschmackssache” ist; von der “einzig richtigen” Mikrofon- stellung kann nicht die Rede sein. PLAZIERUNG AN SAXOPHONEN (siehe Abbildung 4): Das Mikrofon am Schallbecher des Saxophons anklemmen und den Schwanenhals so einstellen, daß...
- Page 5 DEUTSCH PLAZIERUNG AN POSAUNEN (siehe Abbildung 6): Das Mikrofon am Schallbecher der Posaune anklemmen und den Schwanenhals so einstellen, daß das Mikrofon direkt in den Schallbecher weist und einige Zentimeter davon entfernt ist. Dadurch wird eine helle Klangbalance bei maximaler Isolierung erreicht. PLAZIERUNG AN TROMPETEN (siehe Abbildung 7): Das Mikrofon am Schallbecher der Trompete anklemmen und den Schwanenhals so einstellen, daß...
- Page 6 DEUTSCH TECHNISCHE DATEN Mikrofon WB98H/C (mit dem in Abbildung 1 Mikrofon BETA 98H/C dargestellten Standardprüfkreis) Kondensatormikrofon (Elektretvorpolung) Richtcharakteristik Richtmikrofon (mit Nierencharakteristik). Siehe Abbildung 2. Frequenzgang 20 bis 20.000 Hz Siehe Abbildung 3. Ausgangsimpedanz 1200 W Nennwert: 150,0 W (Ist–Wert) Empfohlene Mindestabschlußimpedanz: 1 kW Kann mit Abschlußimpedanzen ab 150 W bei...
- Page 7 DEUTSCH TECHNISCHE DATEN Mikrofon WB98H/C (mit dem in Abbildung 1 Mikrofon BETA 98H/C dargestellten Standardprüfkreis) Dynamikbereich (maximaler 112,5 dB 132 dB (2,5 kW Last) Schalldruckpegel zu Geräuschpe- gel mit Bewertungskurve A) Ausgangsrauschen typisch 31 dB, Bewertungskurve A Signalrauschabstand 63 dB bei 94 dB Schalldruckpegel (IEC 651)
- Page 8 DEUTSCH 1,0 mF Span- 100 k nung- sausgang 20 k – STANDARDPRÜFKREIS TYPISCHE RICHTCHARAKTERISTIK ABBILDUNG 2 ABBILDUNG 1...
- Page 9 DEUTSCH 61 cm 1 cm TYPISCHER FREQUENZGANG ABBILDUNG 3...
- Page 10 DEUTSCH ZERTIFIZIERUNG Beta 98H/C – Zur CE–Kennzeichnung berechtigt. Entspricht der EU–Richtlinie über elektromagnetische Verträglichkeit 89/336/EWG. Erfüllt die Prüfungs– und Leistungskriterien der europäischen Norm EN 55103 (1996) für elektromagnetische Verträglichkeit, Teil 1 und 2, für Wohngebiete (E1) und Gewerbegebiete (E2). WB98H/C – Zur CE–Kennzeichnung berechtigt. Entspricht der EU–Richtlinie über elektromagnetische Verträglichkeit 89/33/EWG.
- Page 11 DEUTSCH PLAZIERUNG AN SAXOPHONEN PLAZIERUNG AN SOPRANSAXOPHONEN ABBILDUNG 4 ABBILDUNG 5...
- Page 12 DEUTSCH PLAZIERUNG AN POSAUNEN PLAZIERUNG AN TROMPETEN ABBILDUNG 6 ABBILDUNG 7...
- Page 13 DEUTSCH PLAZIERUNG AN TROMMELN ANGEWINKELTE SCHWANENHALSSTÜTZE ABBILDUNG 8 ABBILDUNG 9...
-
Page 14: Wiring Diagrams
MODEL BETA 98H/C CARTRIDGE XLR CONNECTOR ELEMENT BLACK (to source) (audio) FILTER RED (to drain) (DC bias) PREAMP SHIELD MODEL WB98H/C CARTRIDGE TA4F CONNECTOR RED (to drain) (DC bias) BLACK (to source) (audio) FILTER ELEMENT SHIELD WIRING DIAGRAMS FIGURE 10. - Page 15 United States, Canada, Latin America, Caribbean: 5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A. Phone: 847-600-2000 U.S. Fax: 847-600-1212 Intl Fax: 847-600-6446 Europe, Middle East, Africa: Shure Europe GmbH, Phone: 49-7131-72140 Fax: 49-7131-721414 Asia, Pacific: Shure Asia Limited, Phone: 852-2893-4290 Fax: 852-2893-4055...
