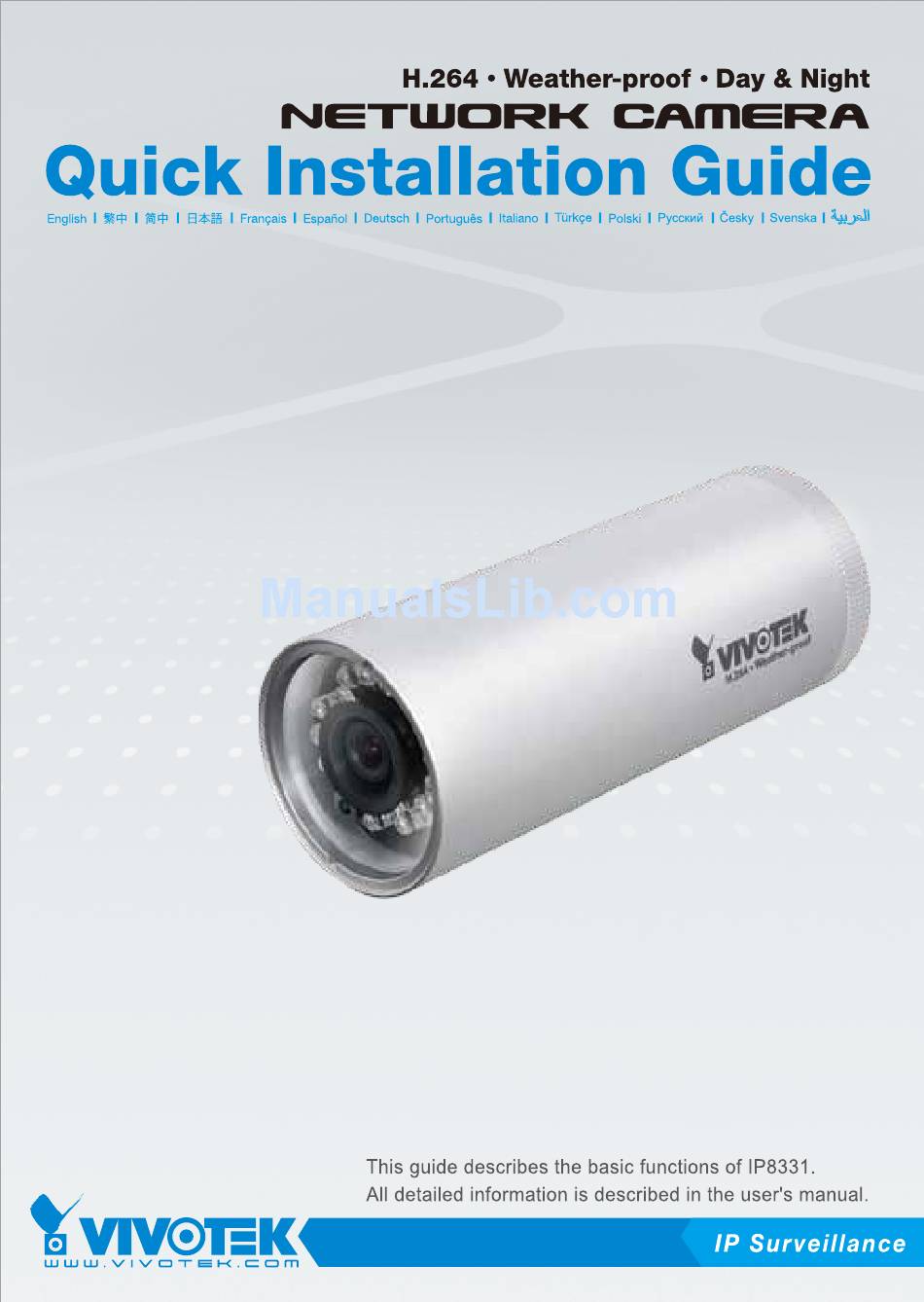

Vivotek IP8331 Quick Installation Manual
Vivotek IP8331 Quick Installation Manual

Vivotek IP8331 Quick Installation Manual

H.264 weather proof day & night network camera
Hide thumbs Also See for IP8331:

Advertisement

Advertisement

loading
Need help?

Need help?

Do you have a question about the IP8331 and is the answer not in the manual?

Questions and answers

Summary of Contents for Vivotek IP8331

  • Page 2 Zanim zaczniesz — zalecenia dotyczące bezpieczeństwa W razie zauważenia dymu lub Zakres temperatury otoczenia dziwnego zapachu wydobywającego zalecanej podczas pracy urządzenia się z kamery sieciowej, natychmiast znajdziesz w podręczniku odłącz zasilanie. użytkownika. Skontaktuj się ze sprzedawcą i poinformuj go o wypadku. Nie dotykaj kamery sieciowej Nie ustawiaj kamery sieciowej na podczas burzy z wyładowaniami niestabilnych powierzchniach.
  • Page 3 Sprawdź zawartość pakietu IP8331 Wtyki do kabli (3 otwory, zapasowe) Żel silikonowy Podstawa kamery Przedłużacz RJ 45 gniazdko/ Zasilacz sieciowy gniazdko Skrócona instrukcja instalacji / Płyta CD z oprogramowaniem Karta gwarancyjna PL-82...
  • Page 4: Panel Przedni

    Opis fi zyczny Panel przedni Dioda podczerwieni (IR) Soczewki Sensor światła Panel tylny Dioda stanu Przycisk Reset Złącza Ogólne I/O blok terminala Wtyczka Ethernet 10/100 RJ45 Gniazdo zasilania (czarne) PL-83...
  • Page 5: Instalacja Sprzętu

    Instalacja sprzętu 1. Poluzuj wtyki do kabli, a następnie usuń gumę. 2. Poluzuj tylną część obudowy. 3. Usuń próżniową torbę z folii aluminiowej i wyjmij żel silikonowy. Po wewnętrznej stronie kamery sieciowej zamocuj dostarczony żel silikonowy. (Jeśli tył obudowy został po instalacji otwarty, proszę wymienić żel silikonowy na nowy.) 4. Upewnij się, że wszystkie linie kabli są bezpiecznie podłączone. 5. Przymocuj tylną część obudowy, gumę i wtyki do kabli. 6. Zabezpiecz kamerę sieciową przy ścianie/suficie dołączoną podstawą kamery. Uchwyt mocujący do ściany Uchwyt mocujący do sufitu Uwaga Jeśli chcesz wykorzystać własne linie kablowe, proszę poluzować dwie dostarczone śrubki i wyjąć płytę zasilania. Następnie należy ostrożnie wykonać połączenia, jak na poniższej ilustracji. Kabel zasilania Góra Element złączy (od lewej do prawej) 1: AC24V (czerwone) 2: AC24V (czerwone) 3: DI (białe) 4: GND (czarne) Kabel Ethernet Wkręty PL-84...
  • Page 6 Podłączenie do sieci Podłączenie ogólne (bez PoE) 1. Jeśli masz zewnętrzne urządzenia takie jak czujniki i alarmy, podłącz je z ogólnym blokiem terminala I/O. AC24V: 24V+ AC24V AC24V: 24V- AC24V : Wejście cyfrowe 2. Użyj dołączonego przedłużacza RJ45 G N D : Uziemienie gniazdko/gniazdko aby podłączyć kamerę sieciową do switcha. Użyj skrosowanego kabla kategorii 5 kiedy kamera sieciowa jest połączona bezpośrednio z komputerem. 3. Połącz kabel zasilania z kamery sieciowej do źródła zasilania. PL-85...
  • Page 7 Zasilanie przez Ethernet (PoE) Kiedy używasz switcha z włączonym PoE Kamera jest zgodna z PoE, i pozwala na dostarczanie zasilania i danych przez jeden kabel Ethernet. Zobacz ilustrację jak połączyć kamerę do switcha z PoE przy pomocy kabla Ethernet. PoE switch Kiedy używasz switcha bez PoE Użyj wtyczki zasilającej PoE (opcja) aby połączyć kamerę ze switchem bez PoE. Wtyczka zasilająca PoE (opcja) Switch bez PoE PL-86...
  • Page 8 4. Po krótkim przeszukaniu, wyskoczy główne okno instalacyjne. Podwójnie kliknij na adres MAC, który pasuje do wydrukowanego adresu na etykiecie kamery lub na numer seryjny widniejący na opakowaniu, aby otworzyć sesje zarządzającą przeglądaniem kamery sieciowej. Network Camera Model No: IP8331 RoHS MAC:0002D1730202 00-02-D1-73-02-02 192.168.5.151 IP8331 This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:...
  • Page 9 Gotowy do użycia 1. Sesja przeglądająca z kamerą sieciową powinna przebiegać jak poniżej. 2. Powinieneś być zdolny do zobaczenia wideo na żywo ze swojej kamery. Możesz rónież zainstalować 32-kanałowe oprogramowanie nagrywające z CD, zawierającej oprogramowanie, we wdrożeniu składającym się z wielkorotnych kamer. Dla szczegółow instalacyjnych, proszę odnieść się do powiązanych dkomumentów. Instrukcje dotyczące dalszej konfiguracji zawiera podręcznik użytkownika na płycie CD z oprogramowaniem. PL-88...
  • Page 10 P/N: 625015800G Ver.1.0 Copyright 2011 VIVOTEK INC. All right reserved. New Taipei City...
