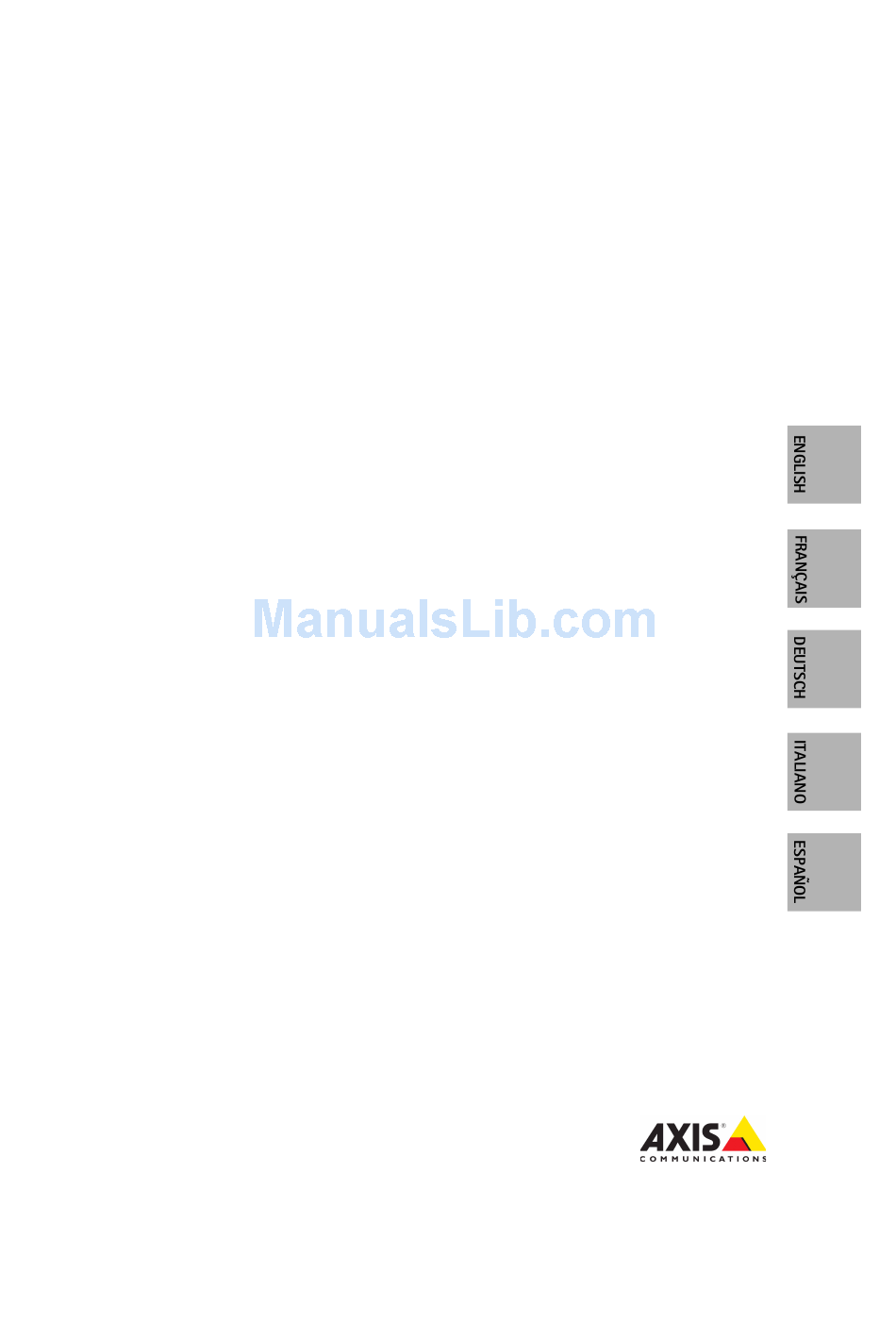

- Page 1 INSTALLATION GUIDE Pendant Kit for AXIS P33-VE Series AXIS P3343-VE Network Camera AXIS P3344-VE Network Camera AXIS P3346-VE Network Camera...
- Page 2 If you are connected to the Internet, you can: • find answers to resolved problems in the FAQ database. Search by product, category, or phrases • report problems to Axis support by logging in to your private support area.
-
Page 3: Installation Steps
This installation guide provides instructions for installing the Pendant Kit for the AXIS P3343-VE, AXIS P3344-VE, and AXIS P3346-VE. The Pendant Kit is designed to be installed with the mounting of your choice; for details about the types of mounting go to Accessories at www.axis.com Please read through the entire guide before proceeding with the installation. -
Page 4: Package Contents
Page 4 Pendant Kit Installation Guide Package contents • 1 Weather shield • 1 Pendant adapter • 4 M4x8 screws M4x8 screws Pendant adapter (Bottom view) Weather shield Pendant adapter (Side view) -
Page 5: Install Pendant Kit
Pendant Kit Installation Guide Page 5 Install pendant kit 1. Install the mount of your choice according to the instructions included with the mounting kit. Use the network cable included with the network camera, or follow the instructions for prepar- ing a network cable in the camera’s installation guide. - Page 6 Page 6 Pendant Kit Installation Guide 3. Attach the pendant adapter to the mount and secure it using the stop screw. stop screw 4. Remove the camera unit from the unit casing by pushing the springs aside. Pull the network cable through the gasket hole of the unit casing.
- Page 7 Pendant Kit Installation Guide Page 7 5. Attach all the necessary cables to the camera unit. Pull aside the springs in the unit casing and click the camera unit in place. 6. Insert the unit casing/camera into the pendant adapter and attach by tightening the captive screws.
- Page 8 Page 8 Pendant Kit Installation Guide 7. Place the dome cover and attach by tightening the captive screws.
-
Page 9: Guide D'installation Du Kit De Suspension
Ce guide d’installation fournit des instructions pour l’installation du kit de suspension pour les caméras réseau AXIS P3343-VE, AXIS P3344-VE, et AXIS P3346-VE. Le kit de suspension est conçu pour être installé avec le montage de votre choix : accédez à la section Accessoires sur www.axis.com... -
Page 10: Contenu De L'emballage
Page 10 Guide d’installation du kit de suspension Contenu de l’emballage • 1 protection étanche • 1 adaptateur de suspension • 4 vis M4x8 Vis M4x8 Adaptateur de suspension (Vue de dessous) Protection étanche Adaptateur de suspension (Vue de profil) -
Page 11: Installation Du Kit De Suspension
Guide d’installation du kit de suspension Page 11 Installation du kit de suspension 1. Installez le montage de votre choix conformément aux instructions incluses avec le kit de montage. Utilisez le câble réseau inclus avec la caméra réseau ou suivez les instructions pour la préparation d’un câble réseau dans le guide d’installation de la caméra. - Page 12 Page 12 Guide d’installation du kit de suspension 3. Fixez l’adaptateur de suspension au support de montage et attachez-le en utilisant la vis de butée. vis de butée 4. Retirez la caméra du boîtier de l’unité en écartant les ressorts. Faites passer le câble réseau dans le trou du joint du boîtier de l’unité.
- Page 13 Guide d’installation du kit de suspension Page 13 5. Fixez tous les câbles nécessaires à la caméra. Écartez les ressorts du boîtier de l’unité et mettez en place la caméra (vous devez entendre un clic lorsque la caméra est correctement enclenchée).
- Page 14 Page 14 Guide d’installation du kit de suspension 7. Placez le couvercle du dôme et fixez-le en serrant les vis captives.
-
Page 15: Installationshandbuch Für Hängemontageset
Seite 15 Installationshandbuch für Hängemontageset Dieses Handbuchbeschreibt die Anbringung des Hängemontagesets für die Netzwerk- Kameramodelle AXIS P3343-VE, AXIS P3344-VE, und AXIS P3346-VE. Das Hängemontageset ist für verschiedene Montagehalterungen geeignet. Weitere Informationen hierzu finden Sie unter "Zubehör" unter "www.axis.com". Bitte lesen Sie zunächst das Handbuch vollständig durch, bevor Sie mit der Installation beginnen. - Page 16 Seite 16 Installationshandbuch für Hängemontageset Paketinhalt • 1 Wetterschutz • 1 Hängemontage-Adapter • 4 M4x8-Schrauben M4x8-Schrauben Hängemontage-Adapter (Untenansicht) Wetterschutz Hängemontage-Adapter (Seitenansicht)
-
Page 17: Hängemontageset Installieren
Installationshandbuch für Hängemontageset Seite 17 Hängemontageset installieren 1. Montieren Sie die gewünschte Halterung gemäß den im Lieferumfang des Montagesatzes enthaltenen Anweisungen. Verwenden Sie das mit der Netzwerk-Kamera mitgelieferte Netzwerkkabel oder bereiten Sie ein Netzwerkkabel gemäß den Anweisungen im Installationshandbuch Ihrer Kamera vor. 2. - Page 18 Seite 18 Installationshandbuch für Hängemontageset 3. Bringen Sie den Hängemontage-Adapter an der Halterung an und sichern Sie ihn mit der Arretierschraube. Arretierschraube 4. Entfernen Sie die Kameraeinheit aus dem Kameragehäuse, indem Sie die Federn zur Seite drücken. Ziehen Sie das Netzwerkkabel durch den Dichtungsring im Kameragehäuse.
- Page 19 Installationshandbuch für Hängemontageset Seite 19 5. Schließen Sie alle erforderlichen Kabel an der Kameraeinheit an. Ziehen Sie die Federn im Kameragehäuse zur Seite und setzen Sie die Kameraeinheit so ein, dass sie einrastet. 6. Setzen Sie das Kameragehäuse bzw. die Kamera in den Hängemontageset-Adapter ein und befestigen Sie es/sie, indem Sie die unverlierbaren Schrauben anziehen.
- Page 20 Seite 20 Installationshandbuch für Hängemontageset 7. Befestigen Sie die Kuppelabdeckung mit den unverlierbaren Schrauben.
-
Page 21: Procedura Di Installazione
Pagina 21 Guida all'installazione del pendant kit Questa guida spiega come installare il pendant kit per le telecamere di rete AXIS P3343-VE, AXIS P3344-VE, e AXIS P3346-VE. Il kit può essere usato in combinazione con gli accessori di montaggio desiderati, elencati nella sezione relativa agli accessori del sito web www.axis.com. -
Page 22: Contenuto Della Confezione
Pagina 22 Guida all'installazione del pendant kit Contenuto della confezione • 1 schermo per la protezione dagli agenti atmosferici • 1 adattatore per soffitti • 4 viti M4x8 Viti M4x8 Adattatore per soffitti (vista inferiore) Schermo per la protezione dagli agenti atmosferici Adattatore per soffitti (vista laterale) - Page 23 Guida all'installazione del pendant kit Pagina 23 Installazione del pendant kit per il montaggio su soffitti 1. Installare l'accessorio desiderato seguendo le istruzioni riportate nel kit di montaggio. Utilizzare il cavo di rete fornito con la telecamera di rete oppure seguire le istruzioni per la preparazione del cavo di rete fornite nella Guida all'installazione della telecamera.
- Page 24 Pagina 24 Guida all'installazione del pendant kit 3. Fissare l'adattatore per soffitti all'accessorio di montaggio e bloccarlo in posizione mediante una vite di blocco. Vite di blocco 4. Rimuovere la telecamera dall'alloggiamento allontanando le molle. Tirare il cavo di rete e infilarlo nel foro della guarnizione sull'alloggiamento dell'unità.
- Page 25 Guida all'installazione del pendant kit Pagina 25 5. Fissare tutti i cavi necessari alla telecamera. Allontanare le molle dell'alloggiamento e installare la telecamera facendola scattare in posizione. 6. Inserire l'alloggiamento della telecamera nell'adattatore per soffitti e fissare i componenti in posizione serrando le viti prigioniere.
- Page 26 Pagina 26 Guida all'installazione del pendant kit 7. Montare la copertura della cupola e fissarla in posizione serrando le viti prigioniere.
-
Page 27: Guía De Instalación Del Kit De Soporte Colgante
Accesorios, en www.axis.com. Lea detenidamente toda la guía antes de iniciar la instalación. Para cualquier otra cuestión relativa al uso de la cámara de red Axis, consulte la Guía de instalación y el Manual del usuario, disponibles en www.axis.com/techsup. Pasos para la instalación •... -
Page 28: Contenido Del Paquete
Página 28 Guía de instalación del kit de soporte colgante Contenido del paquete • 1 Revestimiento para condiciones meteorológicas • 1 Adaptador colgante • 4 tornillos M4x8 Tornillos M4x8 Adaptador colgante (Vista inferior) Revestimiento para condiciones meteorológicas Adaptador colgante (Vista lateral) -
Page 29: Instalación Del Kit De Soporte Colgante
Guía de instalación del kit de soporte colgante Página 29 Instalación del kit de soporte colgante 1. Instale el montaje que haya elegido de acuerdo con las instrucciones incluidas con el kit de montaje. Use el cable de red incluido con la cámara de red, o bien siga las instrucciones de preparación de un cable de red incluidas en la guía de instalación de la cámara. - Page 30 Página 30 Guía de instalación del kit de soporte colgante 3. Inserte el adaptador colgante en el montaje y fíjelo mediante el tornillo de retención. tornillo de retención 4. Aparte los muelles para retirar la cámara de la carcasa de la unidad. Pase el cable de red por el orificio de la junta de la carcasa de la unidad.
- Page 31 Guía de instalación del kit de soporte colgante Página 31 5. Conecte todos los cables necesarios a la unidad de la cámara. Retire los muelles de la carcasa y encaje la cámara hasta que escuche un clic. 6. Inserte la carcasa de la unidad/cámara en el adaptador colgante y acóplela apretando los tornillos cautivos.
- Page 32 Página 32 Guía de instalación del kit de soporte colgante 7. Coloque la cubierta del domo y fíjela apretando los tornillos cautivos.
- Page 34 Installation Guide Ver.2.0 Printed: December 2010 Pendant Kit for AXIS P33-VE Series © Axis Communications AB, 2009-2010 Part No. 40868...
