InSinkErator C1300 Owner's Manual

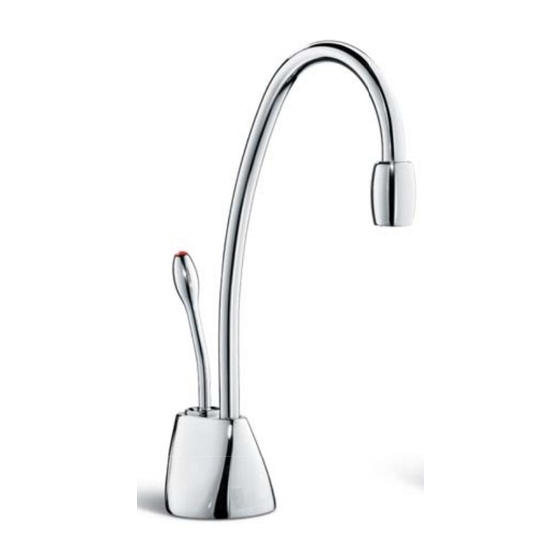

Insinkerator instant hot water dispenser model c1300, h778 owner's manual
Hide thumbs Also See for C1300:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

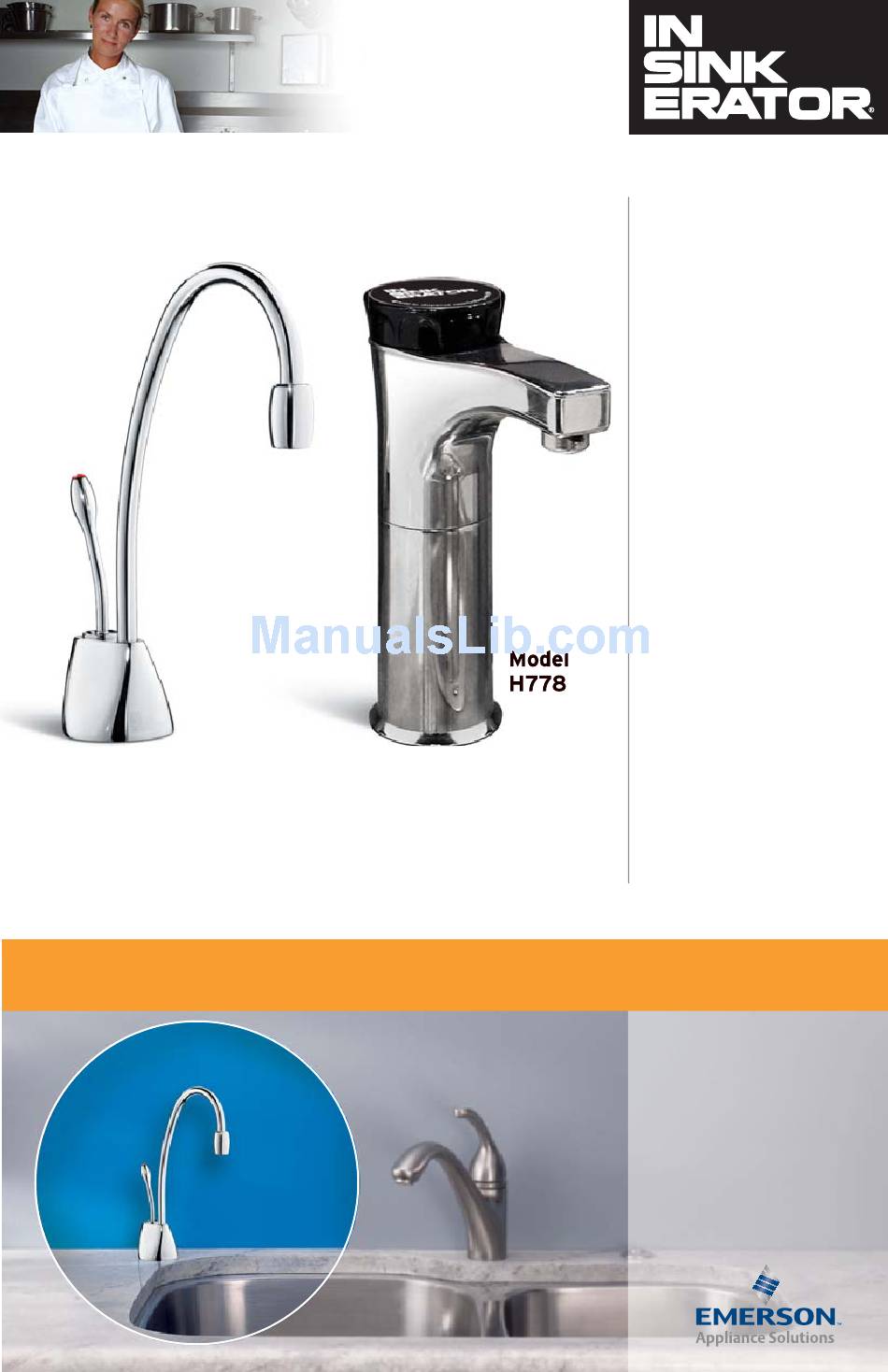

Model
C1300
Instant Hot Water Dispenser
Owner's Manual
System provides
100 cups of instant,
200° water per hour.
Food Service Equipment
Installation,
Care & Use
Instalación,
Cuidado & Uso
Installation,
Sions & Utilisation
Model
H778

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the C1300 and is the answer not in the manual?

Questions and answers

Related Manuals for InSinkErator C1300

Summary of Contents for InSinkErator C1300

  • Page 1 Model C1300 Instant Hot Water Dispenser Owner’s Manual System provides 100 cups of instant, 200° water per hour. Food Service Equipment Model H778 Installation, Care & Use Instalación, Cuidado & Uso Installation, Sions & Utilisation...
  • Page 2 T-fitting or saddle valve ■ Adjustable wrench Equipment You May Need: ■ ■ Anchors for drywall ■ ■ Hole saw C1300 Rubber O-Ring 4" Extension H778 Food Service Equipment Instant Hot Water Dispenser Installation, Care & Use Manual ■ Phillips and flat blade screwdrivers ■...

  • Page 3: Start Here

    OVERVIEW OF A COMPLETED SETUP START HERE PREPARATION Required minimum from center of hole to wall C1300 ... 4 ⁄ " ...3" H778 ... 2" ...3" Note: Hole size requirement is 1 The wall outlet for your dispenser must have power supplied to it continuously and must be fused.
  • Page 4 INSTALLING THE FAUCET - C1300 Property Damage: Do not pinch or break copper tubing. Do not distort the last 1 inch of tubing. Make sure to use rubber O-ring to ensure proper seal. An assistant may be needed to hold the dispenser head in place while securing the dispenser.
  • Page 5 INSTALLING THE FAUCET - H778 Property Damage: Do not pinch or break copper tubing. Do not distort the last 1 inch of tubing. Fiber Gasket Make sure to use fiber gasket to ensure proper seal. An assistant may be needed to hold the dispenser head in place while securing the dispenser.
  • Page 6 MOUNTING THE TANK Property Damage: Tank must be located within 16" of faucet and within 30" or less of a standard grounded outlet. DO NOT extend plumbing or electrical lines. Leave 1/4" for hanging tank. Mount tank vertically in an area that allows clearance on the underside of the tank for drainage, if necessary.
  • Page 7 FINAL WATER CONNECTION Brass Nut Ferrule Property Damage: Join remaining tube to cold water supply only. FILL TANK & THEN CONNECT POWER Scalding Hazard: The faucet dispenses water up to 210ºF, which can instantly cause scalds or burns. Use care when operating this appliance. Property Damage: A standard grounded outlet within 30"...

  • Page 8: Care And Use

    Electric Shock Hazard: To prevent electrical shock, disconnect power before servicing unit. Use only a properly grounded and polarized electric outlet. ADJUSTING THE THERMOSTAT Factory temperature pre-set is 200˚F. To reset the thermostat to 200°, turn the indicator one notch to the right of vertical.

  • Page 9: Troubleshooting

    Divided stream • Debris in the faucet lines. visit www.insinkerator.com or call 1-800-845-8345. An instant hot water dispenser, like any water heater, has a limited life and will eventually fail. To avoid possible property damage, this instant hot water dispenser should be regularly examined for leakage and replaced when necessary.
  • Page 10 Modelo C1300 Dispensador de agua caliente instantánea Manual del usuario El sistema proporciona 100 tazas del instante, agua 200° por hora. Equipo Del Servicio De Alimento Modelo H778 Installation, Care & Use Instalación, Cuidado & Uso Installation, Sions & Utilisation...
  • Page 11 "T" o válvula de asiento ■ Llave ajustable Equipo que puede necesitar: ■ ■ Tarugos para panel de yeso ■ ■ Broca corta-círculos CONTENIDO DE ESTE PAQUETE C1300 Anillo "O" de caucho 4" Extensión H778 ■ Destornilladores Phillips y planos ■ Lápiz ■...
  • Page 12 INSTALACIÓN TERMINADA COMIENCE AQUÍ PREPARACIÓN Mínimo requerido del centro del orificio a la pared C1300 ... 4 ⁄ " ...3" H778 ... 2" ...3" Nota: El requisito del tamaño del agujero es el 1 La toma eléctrica de pared para el surtidor debe tener alimentación continua y un fusible.
  • Page 13 INSTALACIÓN DEL GRIFO - C1300 PRECAUCIÓN Daños materiales: No apriete ni rompa el tubo de cobre. No deforme la última pulgada (2.5 cm) del extremo del tubo de cobre. Asegúrese de usar una anillo "O" de caucho para obtener un sellado correcto.
  • Page 14 INSTALACIÓN DEL GRIFO - H778 PRECAUCIÓN Daños materiales: No apriete ni rompa el tubo de cobre. No deforme la última pulgada (2.5 cm) del extremo del tubo de cobre. Junta de fibra Asegúrese de usar una junta de fibra para obtener un sellado correcto. Puede ser necesario un ayudante para sostener el dispensador en su lugar mientras se fija.
  • Page 15 MONTAJE DEL TANQUE ADVERTENCIA Daños materiales: El tanque debe estar colocado dentro de una distancia de 16" (40 cm) del grifo y a 30" (75 cm) o menos de una toma eléctrica estándar con conexión a tierra. NO EXTIENDA las líneas de plomería y eléctricas. Deje los tornillos expuestos 1/4"...
  • Page 16 CONEXIÓN FINAL DEL AGUA Tuerca de latón Casquillo PRECAUCIÓN Daños materiales: Conecte el tubo restante al agua fría de entrada solamente. LLENE EL TANQUE Y ENSEGUIDA ENCHÚFELO ADVERTENCIA Peligro de quemaduras: El grifo surte agua a una temperatura de hasta 210 °F, la cual puede causar escaldaduras o quemaduras.

  • Page 17: Mantenimiento Y Uso

    MANTENIMIENTO Y USO Riesgo de descarga eléctrica: Para evitar descargas eléctricas, desconecte la electrici- dad antes de dar mantenimiento a la unidad. Utilice una toma conectada a tierra y PELIGRO polarizada correctamente. AJUSTE DEL TERMOSTATO La temperatura establecida de fábrica es de 200 °F.

  • Page 18: Identificación Y Solución De Problemas

    Corriente dividida • Residuos en las líneas del grifo. Si los problemas continúan, visite www.insinkerator.com o solicite ayuda en la línea en el número 1-800-845-8345. Los dispensadores de agua caliente instantánea, igual que cualquier otro calentador de agua, tienen una vida útil limitada y en algún momento fallarán.
  • Page 19 Modèle C1300 Distributeur d’eau très chaude instantanée Manuel du propriétaire Le système fournit 100 tasses d'instant, l'eau 200° par heure. Équipement De Service de Traiteur Modèle H778 Installation, Care & Use Instalación, Cuidado & Uso Installation, Sions & Utilisation...
  • Page 20 Raccord de compression, raccord en T ou robinet-vanne à étrier ■ Clé anglaise Équipement dont vous pourriez avoir besoin : ■ ■ Ancrages pour mur sec ■ ■ Scie cylindrique C1300 en caoutchouc Prolongation H778 ■ ■ ■ ■ ■ ■ ■...
  • Page 21 CONFIGURATION TERMINÉE COMMENCEZ ICI PRÉPARATION Minimum requis depuis le centre du trou jusqu’au mur C1300 ... 4 ⁄ " ...3" H778 ... 2" ...3" Note : La condition de taille de trou est 1 La prise murale de votre distributeur doit avoir un approvisionnement en courant continu et être dotée...

  • Page 22: Installation Du Robinet

    La plaque de montage semi-circulaire devrait encercler tous les tubes descendants et se prolonger au-delà du trou de l’évier une fois serré. - C1300 C1300 ■ ■ Déballez les composantes du distributeur. ■ ■...
  • Page 23 INSTALLATION DU ROBINET AVERTISSEMENT Dommage matériel : Ne pincez pas ou ne brisez pas les tubes de cuivre. Ne déformez pas le dernier pouce du tube. Garniture en fibre Utilisez bien une garniture en fibre pour assurer un joint hermétique. Vous pouvez avoir besoin d’aide pour maintenir la tête du distributeur en place lors de la fixation du distributeur.

  • Page 24: Montage Du Réservoir

    MONTAGE DU RÉSERVOIR ATTENTION Dommage matériel : Le réservoir doit être situé à 16 po du robinet et à 30 po ou moins d’une prise standard mise à la terre. NE FAITES PAS de rallonge de plomberie ou de conduits électriques. Laissez 1/4 po pour suspendre le réservoir Montez le réservoir verticalement dans un...
  • Page 25 CONNEXION FINALE DE L’EAU Écrou en laiton Virole AVERTISSEMENT Dommage matériel : Joignez le reste du tube à l’approvisionnement d’eau froide seulement. REMPLIR LE RÉSERVOIR, PUIS RACCORDER LE COURANT ATTENTION Danger de brûlures : Le robinet distribue de l’eau jusqu’à 210°F, ce qui peut instantanément causer des brûlures.

  • Page 26: Renseignements Sur La Garantie

    Danger de choc électrique: Pour éviter un choc électrique, débranchez le courant avant de réparer l’appareil. Servez-vous d’une prise électrique polarisée et conven- ablement mise à la terre. RÉGLAGE DU THERMOSTAT La température à l’usine est préréglée à 200 °F. Pour remettre à zéro le thermostat à...
  • Page 27 • Débris dans les conduits de robinet. Si vous avez toujours des problèmes, visitez www.insinkerator.com Un distributeur d’eau très chaude instantanée, comme tout chauffe-eau, a une durée limitée et fera éventuellement défaut. Pour éviter tout dommage matériel, ce distributeur d’eau très chaude instantanée devrait être vérifié...
  • Page 28 In-Sink-Erator Division Emerson Electric Co. 4700 21st Street Racine, WI 53406-5093 www.insinkerator.com 43770 0805...

This manual is also suitable for:

H778
