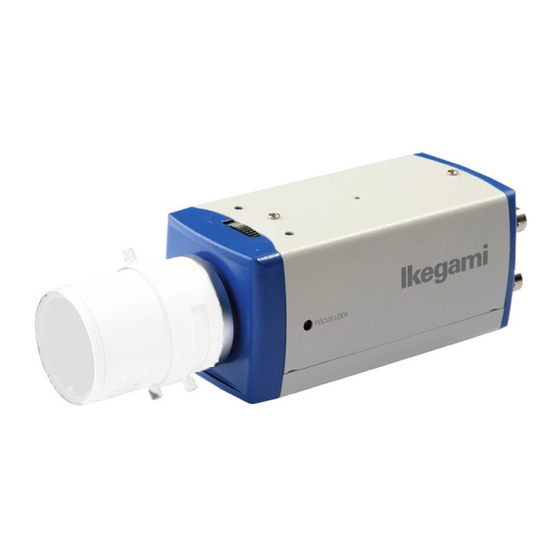

1/2"ccd high sensitive day/night camera ntsc version
Hide thumbs Also See for ICD-879:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

INSTRUCTION MANUAL

(NTSC version)
1/2"CCD
High Sensitive
Day/Night Camera
MODEL
ICD-879
OUTDOOR USE WARNING
WARNING – TO PREVENT FIRE OR
ELECTRIC SHOCK, DO NOT
EXPOSE THIS APPLIANCE TO
RAIN OR MOISTURE.
Ikegami Tsushinki Co., Ltd.
Rev. A

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ICD-879 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ikegami ICD-879

Summary of Contents for Ikegami ICD-879

  • Page 1: Instruction Manual

    INSTRUCTION MANUAL (NTSC version) 1/2"CCD High Sensitive Day/Night Camera MODEL ICD-879 Rev. A OUTDOOR USE WARNING WARNING – TO PREVENT FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE. Ikegami Tsushinki Co., Ltd.

  • Page 2: Table Of Contents

    Thank you much for choosing this Ikegami high quality TV Camera. Please read this Instruction Manual carefully to keep your Ikegami camera at peak performance for longer service duration. All Ikegami cameras are designed and manufactured with utmost care and craftsmanship to provide long life and high quality performance, if it is properly used and maintained as outlined in this manual.
  • Page 3 The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance. NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.

  • Page 4: Handling Precautions

    The camera is best suited for general surveillance purposes, from single camera operation to large scale integrated systems for visual information management. * I-LAN: Ikegami security surveillance system control software for RS-485. Refer to the Section 5-4-10 for Remote control and RS-485.

  • Page 5: Features

    3. Features (1) Very High Sensitive TV Reproduction This high sensitivity camera with high performance 1/2" CCD is employs an Electrnonic Sensitivity Increase Facility with an optimum Automatic Sensitivity Control function that allows to reproduce color picture under very low lighting condition of 0.005 lux.
  • Page 6 Thanks to the automatic tracking white balance control (ATW), the white balance adjusts itself no matter how great the subject's color temperature fluctuates. The ICD-879 provides various useful white balancing functions to meet the most testing of users requirements resulting in full time automatic color balance, extended spectrum range balancing (ATW-1 and ATW-2), normal one-touch white balance and manual balancing by individual R and B gain controls.
  • Page 7 (9) Privacy Masking Function The ICD-879 comes equipped with privacy masking, which covers sensitive areas in the screen that need to remain unseen. You can assign a maximum of 8 zones with minimum 8 pixel square sized area to hide with this masking function for a pin-point accuracy by the rear panel control switches, or remotely over RS-485 link.

  • Page 8: Names Of Parts And Their Functions

    4. Names of parts and their functions (LEFT VIEW) (TOP VIEW) (RIGHT VIEW) A VIEW (REAR VIEW) FOCUS EZ GENLOCK IN SET UP POWER CLASS2 HIGH 75Ω TERM AC24V60Hz4.3W 〜 VIDEO OUT REMOTE/ DC12V 4.2W...
  • Page 9 Lens mount (CS mount) This is used to mount the lens on the camera. Many types of CS mount lens can be used. Lens flange back focus adjuster To be used to adjust the lens flange back focal distance (distance between lens mounting edge and image focal point), if the camera fails to come into focus with the lens' focus ring, this can be used for re-adjustment of lens back focus when replacing lens.
  • Page 10 • For the DC controlled type auto iris lens Set the lens selector switch to DC position. – Connector cable wires – Auto iris lens 1. Damping coil (-) 2. Damping coil (+) 3. Driving coil (+) 4. Driving coil (-) * Connect the wires as shown above.
  • Page 11 Power indicator (POWER) The LED indicator stays on in green while the camera power is on. This camera does not have own power on/off switch. Utmost care should be paid when doing repair or service work. The maintenance indicator is built-in which makes blinking Amber and Green lights around 40,000 hours operation.

  • Page 12: Operation

    5. Operation 5-1. User setup The ICD-879 series camera has provision of camera setup and memory function for camera ID setting, sync system selection, various picture quality setups for optimum reproduction. Back light compensation spot area setting, Privacy Mask settings, Day/Night change-over thresh-hold settings.

  • Page 13: Entering The Setup Mode And Its Basics

    5-3. Entering the setup mode and its basics 5-3-1. SETUP MENU (Main menu) Hold down the E button longer than 2 seconds, and the menu at left appears onscreen. A highlighted item is now selected. (1) CAMERA ID Up to 24 alpha-numeric characters can be displayed on screen.

  • Page 14: Special Menu

    5-3-2. SPECIAL MENU Highlight EXIT on the SETUP MENU screen. Hold down the L and R buttons together, and the screen at left appears on screen. (1) PAGE PAGE (1/2, 2/2) can be selected with the "L" and "R" buttons. (2) CHROMA To be used to adjust the Chroma level.
  • Page 16 (2) ID characters setting Keep CAMERA ID highlighted and press the E button. The screen appears as shown on the right figure. ID Setting for Line and Starting point: For positioning the cursor, choose arrow mark, , and push R or L button.
  • Page 17 MANUAL With this, Rate of Sensitivity Up is fixed with the shutter. This may be favourably used under the stable lighting condition. *Note: The same level of screen noise and blurr may be the same even in all three mode of S/N, STD or MOVE, if the Sensitivity Up was set at its maximum level.
  • Page 18 REMOTE The color or monochrome(B/W) mode can be remotely selected by getting the remote terminal at the back of the camera open or short-circuited. In this state, press the E button, and the sub- menu screen shows up. The terminal polarity can now be preset.
  • Page 19 VARIABLE Speed of shutter can be changed variably by L or R button, and the shutter speed can be displayed on a monitor screen. (When the setting was so made) (3) When Sensitivity Up is ON (SENS UP = ON) The electronic sensitivity multiplying factor can be adjusted with the L and R buttons.
  • Page 20 (6) RET/EXIT/SPOT SET Returning to the main menu. EXIT To save setup parameters and to quit. SPOT SET Displaying the screen of Spot area setting, shown on the right. : For the upper area control, use this arrow and push E button.

  • Page 21: White Balance

    HYP-AGC This mode is higher in sensitivity than normal AGC mode for very dark scene. Then, sometimes pictures may look rugged and maybe with conspicuous video noises, due to forced higher sensitivity to reproduce dark scene. * When SENS UP function is either of those S/N, STD, MOVE, or when DAY/ NIGHT is set at AUTO, AGC or HYP-AGC only can be selected for AGC.
  • Page 22 AWC : This is an ordinary one-push Automatic white balance control. Using white object and E button, white balancing is set. In this mode, setting parameters will not change by lighting variations. This mode is accurate compared with other white balance setting modes and is recommended in a stable lighting situation.
  • Page 23 5-4-7 SYNC (1) By L or R button, INT, LL, EXT VS or EXT VBS can be selected. (2) INT = Internal Lock This is for internal sync lock mode, controlled by internal crystal oscillator. (3) LL = Line Lock This is for AC line lock mode.
  • Page 24 5-4-8. MENU LOCK To prevent un-intentional or intentional setup parameter change, this Menu Lock function is provided for protection. The menu lock function protects saved setting parameters against accidental or intentional alteration. (1) To Lock To secure the saved setting parameters to make it ON, using L and R buttons. (2) Operation When locked, only EXIT is effective and all the other actions are invalid.
  • Page 25 (8) MONITOR By L or R button, picture reproduction mode of monitor can be selected. CRT is for Cathode Ray Tube(Blaun Tube) type monitors. LCD is for FDP, Flat Display Panel type monitors, such as LCD or Plasma. (9) P.MASK With E button, Privacy masking (P.Mask, hereafter) control mode is available.
  • Page 26 To return to the special menu screen. EXIT To save the selected parameters and to quit. (10) MIRROR With the L and R buttons, images can be mirror-reversed. (11) RS-485 ID Camera ID number can be set in 1 to 207 with R or L button. (12) LANGUAGE Language for the Menu screen can be selected, either English or French.
  • Page 27 5-4-10. Communication with control device (RS-485) The camera can be controlled from a control terminal (PC, for example) or the remote control unit provided by Ikegami, over RS-485 Link. The RS-485 is the recommended standard by EIA for a serial data communication, one class higher than RS-422 which is for Multi-drop connection, but the 485 is the Multi-points connection type.

  • Page 28: Warranty And After-Sale Service

    Warranty accompanies this product. Read and fill out the warranty card that you have received at your dealer. Keep this card in a safe place. ● Please consult Ikegami Electronics (U.S.A.) Inc. or Ikegami Electronics (Europe) GmbH or your dealer for full warranty information. Your dealer will repair or replace free of charge within the warranty period according to the warranty coverage.

  • Page 29: Specifications

    7. Specifications (1) Image Sensor: 1/2-inch High Sensitive OCML IT CCD (2) Pixel Number: Approx. 380,000 pixels, 768(H) x 494 (V) (NTSC) (3) Scanning system: 525 TV lines, 59.94 Hz, 2 : 1 interlace in NTSC (4) Sync system: INT/LINE-LOCK (phase adjustable) (Line- lock not usable where the power frequency and the camera's vertical frequency are different from each other or when the...
  • Page 30 (11) AES, Auto Electronic Shutter Built-in, On or Off selectable. Control: 1 to 1600th max AES range (12) White balance: AWC, ATW-1, ATW-2 and MANUAL Selectable (13) Gamma correction: 0.45, 0.75 or 1.0 switchable (14) BLC, Built-in, On or Off selectable. Back Light Compensation: Sensing Area Spot On or Off selectable.
  • Page 31 (23) Lens mount: CS mount (24) Lens Flange Back Adjustment: Provided. Screw Lock type with rotary Disk (25) Power Requirement: AC 24V ±10%, 60 Hz or DC 12 V (+10.5V to +28 V) AC 100V, (Japanese version only) (26) Power consumption/current: 4.3 watts nominal, 350mA, for AC 24V 4.2 watts nominal, 340mA, for DC 12V 4.0 watts nominal, for Japanese 100V...

  • Page 32: Setup Menu Flow Chart

    Muchas gracias por haber elegido esta cámara de TV de alta calidad de Ikegami. Lea cuidadosamente este manual de instrucciones para mantener su cámara en las mejores condiciones de funcionamiento durante el mayor tiempo posible. Todas las cámaras de Ikegami han sido diseñadas y fabricadas con el máximo cuidado y destreza para proporcionar una larga duración y un rendimiento de alta calidad,...
  • Page 33 El signo de exclamación dentro de un triángulo equilátero tiene la finalidad de avisar al usuario de la presencia de instrucciones de funcionamiento y mantenimiento (reparaciones) importantes en los manuales que acompañan al aparato. NOTA: Este equipo ha sido probado y ha demostrado cumplir con los límites establecidos para los dispositivos digitales de Clase B, de conformidad con el Apartado 15 de las Normas de la FCC.

  • Page 34: Precauciones De Manejo

    1. Precauciones de manejo • No instale la cámara en un lugar donde se salpique agua o donde haya mucha humedad. • No utilice la cámara donde la temperatura ambiental sea inferior a -10°C o superior a +50°C. Las imágenes y las piezas componentes podrían ser afectadas o la cámara podría funcionar mal.

  • Page 35: Generalidades

    * I-LAN: Software de control de sistemas de vigilancia de seguridad de Ikegami para RS-485. Consulte la sección 5-4-10 para conocer más acerca del control remoto...

  • Page 36: Características

    3. Características (1) Reproducción de TV de sensibilidad muy alta Esta cámara altamente sensible, con CCD de 1/2", y de alto rendimiento, emplea un elemento que aumenta la sensibilidad de forma electrónica con una función de control automático de sensibilidad que permite reproducir imágenes en color bajo condiciones de iluminación de tan solo 0,005 luxes.
  • Page 37 Gracias al control del balance del blanco de seguimiento automático (ATW), el balance del blanco se ajusta automáticamente sin importar lo grande que sean las fluctuaciones en la temperatura del color del motivo. La ICD-879 proporciona varias funciones útiles para realizar el balance del blanco que satisface los requerimientos más exigentes de los usuarios, lo que supone un...
  • Page 38 (12)Función de configuración de cámara remota o local y memoria de parámetros La cámara de la serie ICD-879 está equipada con una función de memoria y configuración de cámara controlada por microchip. La configuración de la cámara se puede hacer de forma fácil localmente, empleando los...

  • Page 39: Nombres De Las Partes Y Sus Funciones

    4. Nombres de las partes y sus funciones (VISTA DEL LADO IZQUIERDO) (VISTA SUPERIOR) (VISTA DEL LADO DERECHO) VISTA A (VISTA DEL LADO TRASERO) FOCUS EZ GENLOCK IN SET UP POWER CLASS2 HIGH 75Ω TERM AC24V60Hz4.3W 〜 VIDEO OUT REMOTE/ DC12V 4.2W...
  • Page 40 Montura del objetivo (Montura CS) Ésta se utiliza para montar el objetivo en la cámara. Se pueden utilizar muchos tipos de objetivos de monturas CS. Ajustador de distancia focal de brida del objetivo Se utiliza para ajustar la distancia focal de brida del objetivo (distancia entre la cara de montaje del objetivo y el plano focal).
  • Page 41 • Para el objetivo de iris automático del tipo controlado por DC Ponga el conmutador selector del objetivo en la posición DC. Objetivo de iris – Conductores del cable del conector – automático 1. Bobina de amortiguamiento (-) 2. Bobina de amortiguamiento (+) 3.
  • Page 42 Indicador de la alimentación (POWER) El indicador LED permanece encendido en color verde mientras está conectada la alimentación de la cámara. Esta cámara no tiene su propio interruptor de conexión/desconexión de la alimentación. Cuando se hagan trabajos de reparación o mantenimiento deberá tenerse el máximo cuidado. El indicador de mantenimiento está...

  • Page 43: Funcionamiento

    5. Funcionamiento 5-1. Configuración del usuario La cámara de la serie ICD-879 dispone de función de configuración y memoria para poner la identificación de la cámara, selección del sistema de sincronización, varias configuraciones para que la calidad de la imagen de reproducción sea óptima, configuración del área del punto de compensación de luz de fondo, configuración...

  • Page 44: Entrada En El Modo De Configuración Y Sus Puntos Básicos

    5-3. Entrada en el modo de configuración y sus puntos básicos 5-3-1. SETUP MENU (Menú principal) Mantenga pulsado el botón E durante más de 2 segundos y el menú de la izquierda aparecerá en la pantalla. Ahora se selecciona un elemento resaltado.

  • Page 45: Procedimientos De Configuración

    5-3-2. SPECIAL MENU (Menú especial) Haga resaltar EXIT en la pantalla SETUP MENU. Mantenga pulsados juntos los botones L y R y aparecerá la pantalla de la izquierda. (1) PAGE Con los botones “L” y “R” se puede seleccionar PAGE (1/2, 2/2). (2) CHROMA Se utiliza para ajustar el nivel de croma.
  • Page 46 (2) Selección de caracteres de identificación Mantenga resaltado CAMERA ID y pulse el botón E. La pantalla aparece como se muestra en la figura de la derecha. Selección de identificación para línea y punto de inicio Para posicionar el cursor, elija las marcas de flechas , y luego pulse el botón R o L.
  • Page 47 MOVE Este modo es para objetos que se mueven rápidamente. La prioridad es la velocidad. Este modo es muy apropiado para automóviles que circulan rápidamente por las calles, o para estacionamientos, donde los vehículos se mueven rápidamente bajo condiciones de iluminación cambiantes. MANUAL Con este modo, la velocidad de aumento de sensibilidad se fija con el obturador.
  • Page 48 • SW LEVEL Se puede preajustar el nivel del brillo para el cambio al modo de día o al modo de noche. Con los botones L y R, los niveles se seleccionan en el orden de BRIGHT, MID y DARK. Cuando se selecciona MANUAL aparece la pantalla siguiente.
  • Page 49 5-4-3. SHUTTER (Obturador) (1) Este modo resulta eficaz cuando el control de luz está en el modo LENS. (2) Cuando la función de aumento de sensibilidad está en OFF (SENS UP = OFF) Con el botón L o R se puede elegir entre las opciones OFF, FL (1/100), 1/125, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10.000 o Variable.
  • Page 50 (4) WIDE BLC Si la imagen se pone blanca y resulta difícil verla, pruebe con este modo para mejorarla. Este WIDE BLC amplia el margen de compensación para obtener un nivel de brillo moderado y hacer que la imagen resulte confortable para los ojos.
  • Page 51 5-4-5. GAIN (Ganancia) (1) Los modos de control de ganancia se pueden seleccionar con el botón L o R. Este modo de ganancia fija mantiene baja la sensibilidad para obtener puntos más brillantes. Este modo se puede utilizar para reproducir imágenes relativamente confortables con menos ruido de vídeo.
  • Page 52 5-4-6. WHITE BALANCE (Balance del blanco) (1) Con el botón L o R se puede seleccionar el modo de balance del blanco. ATW-1 (Posición de fábrica) El balance del blanco se controla automáticamente. ATW-2 En comparación con el modo ATW-1, el modo ATW-2 cubre una gama más amplia dentro del espectro óptico, incluyendo el que producen las lámparas de sodio.
  • Page 53 5-4-7 SYNC (Sincronización) (1) Con el botón L o R se puede seleccionar INT, LL, EXT VS o EXT VBS. (2) INT = Bloqueo interno Éste es el modo de bloqueo de sincronización interna controlado por un oscilador de cristal interno. (3) LL = Bloqueo de línea Esto es para el modo de bloqueo de línea de CA.
  • Page 54 5-4-8. MENU LOCK (Bloqueo de menús) Este menú de bloqueo se utiliza para impedir hacer cambios en los parámetros de configuración, queriendo o sin querer. La función de bloqueo de menús protege los parámetros establecidos y guardados para que no puedan ser alterados por error o intencionadamente.
  • Page 55 (7) MATRIX Seleccione el modo de matriz A o B. En condiciones normales se recomienda el modo A, pero en casos especiales como, por ejemplo, bajo la luz de lámparas fluorescentes o en interiores, el modo B resulta posiblemente mejor para obtener unas imágenes óptimas.
  • Page 56 3) DEF Esto es para controlar el tamaño de la máscara o para inicializar una posición. 4) DISP Esto muestra la máscara que fue establecida como activada. DISP significa pantalla. 5) RET Para volver a la pantalla de ajuste de máscara. PAINT Con el botón L o R se puede seleccionar el color deseado para P.Mask.
  • Page 57 La cámara puede ser controlada desde un terminal de control (un PC, por ejemplo) o con la unidad de control remoto suministrada por Ikegami, a través del enlace RS-485. RS-485 es la norma recomendada por la EIA para la comunicación de datos en serie, una clase superior a RS-422 que es para la conexión entre más de...

  • Page 58: Garantía Y Servicio Postventa

    ● Consulte a Ikegami Electronics (U.S.A.) Inc., a Ikegami Electronics (Europe) GmbH o a su concesionario para obtener una información completa de la garantía. Su concesionario reparará o reemplazará el producto libre de todo gasto siempre que no haya vencido el periodo de la garantía y se cumplan con...

  • Page 59: Especificaciones

    7. Especificaciones (1) Sensor de imagen: CCD IT OCML de alta sensibilidad y 1/2 de pulgada (2) Número de píxeles: 380.000 píxeles aproximadamente, 768 (H) x 494 (V) (NTSC) (3) Sistema de exploración: 525 líneas de TV, 60 Hz, entrelazado 2 : 1 en NTSC (4) Sistema de sincronización: INT/LINE-LOCK (fase ajustable)
  • Page 60 (10) AGC: ON (AGC, HYPER-AGC)/OFF (LOW, MID, HIGH) seleccionable (11) Control AES (obturador Incorporado, activado o desactivado electrónico automático): seleccionable. Margen AES de 1 a 1600 máximo (12) Balance del blanco: AWC, ATW-1, ATW-2 y MANUAL seleccionable (13) Corrección de gamma: 0,45, 0,75 o 1,0 conmutable (14) BLC (compensación de luz Incorporado, activado o desactivado...
  • Page 61 (22) Ajuste remoto: Provisto (Control mediante RCU-701/RCU- 801 o RS-485) Los mismos parámetros de control que con la configuración local realizada en el panel trasero (23) Montura del objetivo: Montura CS (24) Ajuste de distancia focal Provisto. Tipo de bloqueo por tornillo con de brida: disco giratorio (25) Alimentación:...

  • Page 62: External Appearance

    8. External Appearance 1"-32UN-2B 2-1/4"-20UNC ø30 COLOR CAMERA I C D - 8 7 9 MODEL TYPE REV. AC24V 60Hz 4.3W/DC12V 4.2W SER.NO. I K E G A M I T S U S H I N K I C O . , LT D. M A D E I N J A PA N FOCUS EZ GENLOCK IN...
  • Page 63 9. Setup Menu...
  • Page 65 ■ Ikegami Electronics (U.S.A.), Inc. 37 Brook Avenue, Maywood, N.J. 07607, U.S.A. Phone: (201) 368-9171, FAX (201) 569-1626 www.Ikegami.com ■ Ikegami Electronics (U.S.A.), Inc, West Coast Office 2631 Manhattan Beach Blvd., Redondo Beach, C.A. 90278 Phone: (310) 297-1900, FAX (310) 536-9550 www.Ikegami.com ■...
