日立牌电动锤钻
Rotary Hammer
DH 22PB
使用说明书
HANDLING INSTRUCTIONS
使用前务请详加阅读
Read through carefully and understand these instructions before use.

Advertisement

loading
Need help?

Need help?

Do you have a question about the DH 22PB and is the answer not in the manual?

Questions and answers

Related Manuals for Hitachi DH 22PB

Summary of Contents for Hitachi DH 22PB

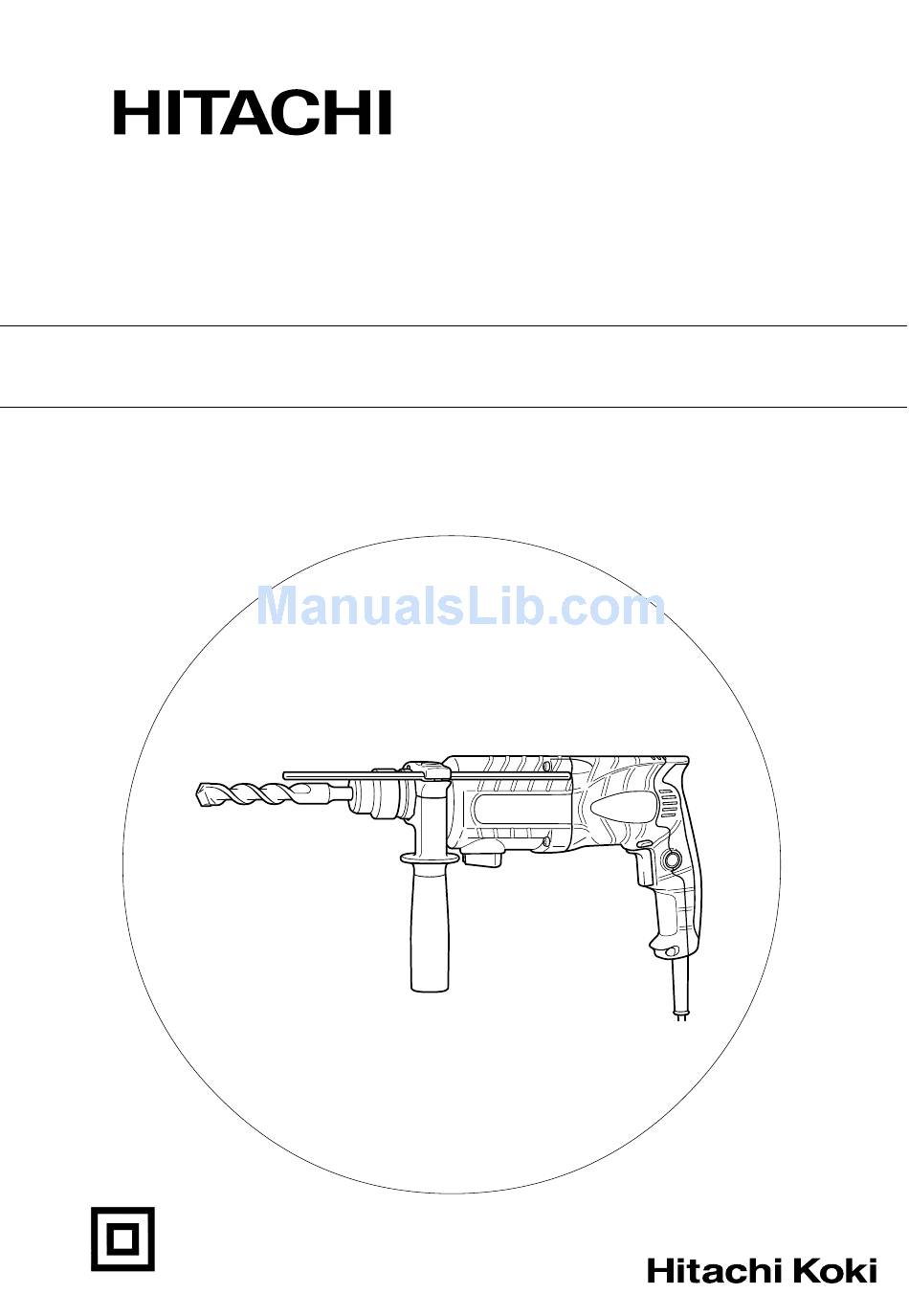

  • Page 1 日立牌电动锤钻 Rotary Hammer DH 22PB 使用说明书 HANDLING INSTRUCTIONS 使用前务请详加阅读 Read through carefully and understand these instructions before use.
  • Page 4 钻头 SDS-plus 长柄部 前帽 夹卡 防尘杯 集尘杯(B) 按钮 选择杆 按钮 钻头夹盘 夹盘附加器 夹盘附加器 (D) 螺丝钻头 夹紧器 侧柄 深度计 安装孔 锥柄附加器 制销 台座 取心钻具 取心钻柄 螺纹 中间销 导板 取心钻具尖端 Drill bit Part of SDS-plus shank Front cap Grip Dust cup Dust collector (B) Push button Change lever Push button...
  • Page 5 一般安全规则 警告！ 请仔细阅读本说明书 若不遵守下列注意事项，可能会导致电击、火灾及/或 严重伤害。 下述警告中的术语「电动工具」，指插电 (有线) 电动 工具或电池 (无线) 电动工具。 请妥善保管本说明书 1) 工作场所 a) 工作场所应打扫干净，并保持充分的亮度。 杂乱无章及光线昏暗容易导致事故。 b) 请勿在易爆炸的环境中操作电动工具，如存在 易燃液体、气体或粉尘的环境中。 电动工具产生的火花可能会点燃烟尘。 c) 操作电动工具时，儿童与旁观者勿靠近工作场 所。 工作时分神可能会造成工具失控。 2) 电气安全 a) 电动工具插头必须与插座相配。 不得以任何形式改装插头。 不得对接地的电动工具使用任何转接插头。 原装插头及相配插座将会减少电击的危险。 b) 应避免身体与大地或接地表面，如管道、散热 器、炉灶、冰箱等的接触。 若身体接触大地或接地表面，更会增加电击的 危险。 c) 电动工具不可任其风吹雨打，或置于潮湿的环 境中。 水进入电动工具也会增加电击的危险。...
  • Page 6 使用电动锤钻时应注意事项 1. 戴好耳罩。 暴露在噪声中会引起听力损伤。 2. 作业之后的钻头仍处在高热状态下，切不可摸 触，以免灼伤。 3. 对墙壁、天花板和地板进行钻孔或钻碎作业时， 应彻底查明里面是否敷设电缆或导管。 规 格 电压（按地区）* 输入功率 空载转速 满载冲击率 能力∶ 混凝土 钢 铁 木 材 重量（不含线缆和侧柄） * 当须改变地区时应检查产品上的铭牌。 标 准 附 件 塑料盒 ... 1 侧柄 ... 1 选购附件（分开销售） 1. 钻开锚栓孔（旋钻＋锤钻） 钻头（细长柄） 钻头（细长柄） 外径...
  • Page 7 钻头（锥柄）与锥柄附加器 钻头（锥柄） 外径 11.0 mm 12.3 mm 12.7 mm 14.3 mm 14.5 mm 17.5 mm 21.5 mm 13 mm 锤钻夹盘 用锤钻进行冲击钻孔时，该 13 mm 锥钻夹盘被用於直柄钻头的钻孔作业上。 （冲击钻用直柄钻头） 2. 锚栓的装定（旋钻＋锤钻） 锚栓装定附加器（锤钻用） 锚栓尺寸 W1/4" W5/16" W3/8" 锚栓装定附加器（手锤用） 锚栓尺寸 W1/4" W5/16" W3/8" W1/2" W5/8" 锥柄附加器 （SDS-plus 长柄）...
  • Page 8 3. 大孔钻开（旋钻＋锤钻） 中间销、取心钻具、取心钻柄与导板 （导板） 中间销 中 间 销 — 中 间 销 (A) 中 间 销 (B) 不可使用外径 25 mm 和 29 mm 的取心钻具。 4. 粉碎工作（旋钻＋锤钻） 尖钻（仅圆形） （SDS-plus 长柄） 5. 化学锚钉钻钉作业（旋钻＋锤钻） （市售套筒） 取心钻具 取心钻柄 （SDS-plus 长柄） 取 心 钻 具（外径） 25 mm 29 mm 32 mm...
  • Page 9 6. 钻孔和旋螺丝（只旋转） 钻头夹盘、夹盘附加器 (G)、特种螺丝和夹盘板手 特种螺栓 钻头夹盘（13VLRB－D） 夹盘板手 7. 钻孔（只旋转） 钻头夹盘 (13VLD－D) 夹盘扳手 13 mm 的钻头夹盘组件（包括夹盘扳手）和夹盘（用於对钢材和木材的钻孔） 8. 旋螺丝（只旋转） 钻头号码 9. 集尘杯、集尘器 (B) 集尘杯 选购附件可能不预先通告而予以更改。 夹盘附加器 (G) （SDS-plus 长柄） 夹盘附加器 (D) （SDS-plus 长柄） 夹盘附加器 (D) （SDS-plus 长柄） 钻头号码 螺丝尺寸 长度 2 号 3－5 mm 25 mm 3 号...
  • Page 10 用 途 旋钻与锤钻 钻开锚栓孔 对混凝土钻孔 对瓷砖钻孔 单纯旋钻 对钢材或木材钻孔 （与选购附件匹配使用） 旋紧机械螺丝、木螺丝 （与选购附件匹配使用） 作 业 之 前 1. 电源 确认所使用的电源与工具铭牌上标示的规格是否 相符。 2. 电源开关 确认电源开关是否切断。若电源开关接通，则插 头插入电源插座时电动工具将出其不意地立刻转 动，从而招致严重事故。 3. 延伸线缆 若作业场所移到离开电源的地点，应使用容量足 够、装合适的延伸线缆，并且要尽可能地短些。 4. 安装钻头（图 1） 注意∶ 为避免意外事故，请务必关闭开关并拔下电源插 头。 注∶ 当使用尖钻、钻头等工具时，请务必使用本公司 原装配件。 (1) 清洁钻头柄。 (2) 旋 转 钻 头 将 其 插 入 钻 头 夹 盘 直 至 插 锁 插 紧 。 （图...
  • Page 11 2. 旋钻＋锤钻 按压按钮将选择杆逆时针方向转到标有“ 号的位置时，锤钻就能以“旋钻＋锤钻”的模式 进行工作。（图 ６） (1) 安装钻头。 (2) 将钻头尖端放在钻孔位置，然后拉动触发开关。 （图 ７） (3) 使用钻锤进行作业时，不需要用力推压。只要稍 加按压，让钻碎的粉尘徐徐排即可。 注意∶ 钻头碰到建筑物的钢筋时会立即停止转动。但锤 钻又将随即转动（如图 7），因此，必需握紧侧 柄和操作柄。 3. 旋钻 按压按钮将选择杆顺时针方向转到标有“ ”号的 位置，锤钻就进行单纯旋钻。（图 8） 用配备的钻头夹盘和夹盘附加器（选购附件）钻 木材或金属时，请按下列程序操作。 安装钻头夹盘和夹盘附加器∶（图 ９） (1) 将钻头夹盘装配在夹盘附加器上。 (2) SDS-plus 长柄与钻头相同。因此，装配 SDS- plus 长柄时，请参照“安装钻头”处的说明。 注意∶ ○ 过分用力不仅无助於作业，而且会损坏钻头的刃 尖，缩短钻头的寿命。...
  • Page 12 1. 安装 注意∶ 应先确认电源开关是否切断，插头有无从电源插 座拆除。 (1) 把取心钻具安装於取心钻柄（图 1４）。 润滑取心钻柄的螺纹，可使拆解更加容易。 (2) 把取心钻柄安装於锤柄（图 1５）。 (3) 把中间销插入於导板上直到受挡阻为止。 (4) 把导板和取心钻具拼装起来，往右向或左向转动 导板，直到朝下也不掉落（图 1６）。 2. 怎么样进行钻孔（图 17） (1) 把插头插接於电源插座。 (2) 中间销里装有弹簧。垂直推压於墙壁或地板，使 取心钻具尖端成为与之全面接触的状态，然后开 动钻机。 (3) 钻到大约 5 mm 深度，钻孔位置即可确定。这时 候，可存从取心钻具拆下中间销和导板。 (4) 过分用力不仅无助於作业，而且会损坏钻头的刀 尖，缩短锤钻的寿命。 注意∶ 拆除中间销和导板时，应先切断开关，并从电源 插座拆下插头。 3. 拆卸（图 18） 亦可从锤钻拆下取心钻柄，然后拿稳取心钻具，...

  • Page 13: General Safety Rules

    GENERAL SAFETY RULES WARNING! Read all instructions Failure to follow all instructions listed below may result in electric shock, fire and/or serious injury. The term “power tool” in all of the warnings listed below refers to your mains operated (corded) power tool or battery operated (cordless) power tool.

  • Page 14: Specifications

    PRECAUTIONS ON USING ROTARY HAMMER 1. Wear ear protections Exposure to noise can cause hearing loss. 2. Do not touch the bit during or immediately after operation. The bit becomes very hot during operation and could cause serious burns. 3. Before starting to break, chip or drill into a wall, floor or ceiling, thoroughly confirm that such items as electric cables or conduits are not buried inside.
  • Page 15 13 mm Hammer drill chuck For drilling operations when using a straight shank bit for impact drilling with a rotary hammer. Straight shank bit for impact drill 2. Anchor setting (rotation+hammering) Anchor setting adapter (for rotary hammer) Anchor setting adapter (SDS-plus shank) (for rotary hammer) Overall length: 160, 260 mm Anchor size...
  • Page 16 4. Crushing operation (rotation + hammering) Bull point (Round type only) (SDS-plus shank) 5. Bolt placing operation with Chemical Anchor (rotation + hammering) Standard socket on the market 6. Drilling holes and driving screws (rotation only) Drill chuck, chuck adapter (G), special screw and chuck wrench Special screw Drill chuck (13VLRB –D ) Chuck wrench...
  • Page 17 7. Drilling holes (rotation only) Drill chuck (13VLD–D) Chuck wrench 13 mm drill chuck ass’y (includes chuck wrench) and chuck (for drilling in steel or wood) 8. Driving Screws (rotation only) Bit No. 9. Dust cup, Dust collector (B) Dust cup Optional accessories are subject to change without notice.

  • Page 18: Prior To Operation

    APPLICATIONS Rotation and hammering function Drilling anchor holes Drilling holes in concrete Drilling holes in tile Rotation only function Drilling in steel or wood (with optional accessories) Tightening machine screws, wood screws (with optional accessories) PRIOR TO OPERATION 1. Power source Ensure that the power source to be utilized conforms to the power requirements specified on the product nameplate.

  • Page 19: How To Use The Core Bit

    (1) Attach the drill chuck to the chuck adapter. (2) The part of the SDS-plus shank is the same as the drill bit. Therefore, refer to the item of “Mounting the drill bit” for attaching it. CAUTION Application of force more than necessary will not only expedite the work, but will deteriorate the tip edge of the drill bit and reduce the service life of the rotary hammer in addition.

  • Page 20: Maintenance And Inspection

    CAUTION A special grease is used with this machine, therefore, the normal performance of the machine may be badly affected by use of other grease. Please be sure to let one of our service agents undertake replacement of the grease. MAINTENANCE AND INSPECTION 1.
  • Page 23 306-345 306-340 322-809 322-810 322-811 322-812 984-118 939-547 301-654 322-786 ––––––– 322-789 317-223 322-787 878-885 S-18 307-688 322-815 690-4DD 6904DDPS2L 322-819 322-813 959-156 D7.0 322-836 301-677 301-678 301-679 948-310 322-803 944-486 1AP-20 322-804 322-802 322-805 322-808 322-806 322-807 322-801 322-834 322-800 322-793 322-792...
  • Page 26 Hitachi Koki Co., Ltd. 福建日立工机有限公司 福建省福州市福兴投资区 Code No. C99130022 Printed in China...
