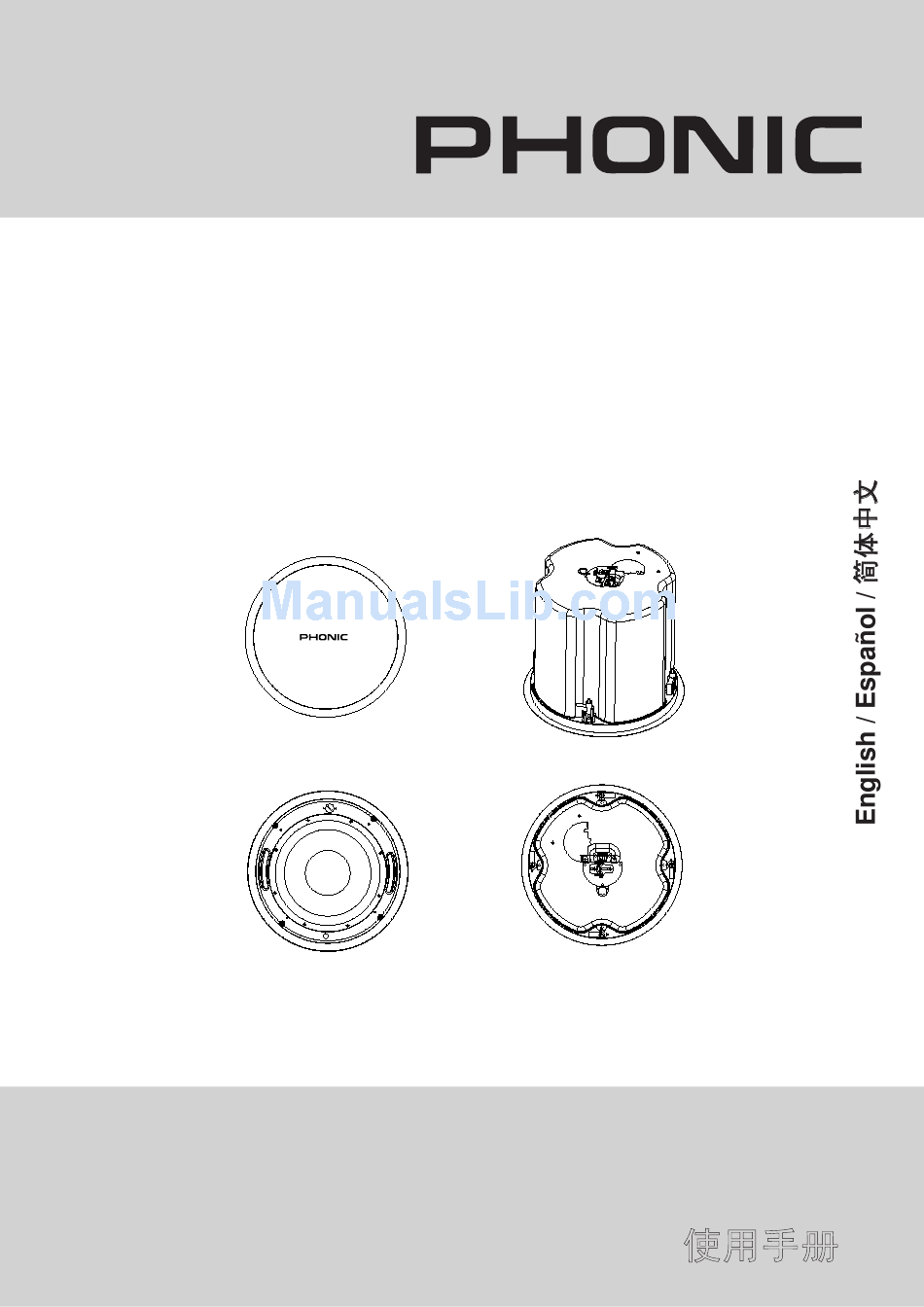

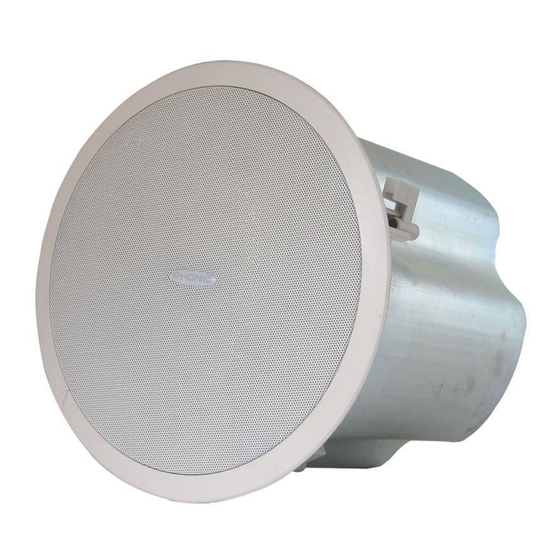

Page 1: Manual Del Usuario
IW8030/IW8030LP/IW1060 Ceiling Speaker Altavoz de Techo 吸顶喇叭 IW1060 User’s Manual Manual del Usuario 使用手册... -
Page 2: Table Of Contents
Ilustraciones de Instalación....15 Phonic preserves the right to improve or alter any information within this document without prior notice Phonic se reserva el derecho de mejorar o alterar cualquier información provista dentro de este documento sin previo aviso PHONIC保留不预先通知即可更新本手册的权利 V1.0 11/23/2009... -
Page 4: Introduction
Introduction Included Accessories Congratulations on your purchase of a Phonic IW ceiling speaker. A IW Speaker The IW8030, IW8030LP and IW1060 all feature fantastic clarity B C-ring and audio fidelity and are ideal for every manner of permanent C Front Grille and safety tether installation. -
Page 5: Installation
Ensure the polarity of speakers is correct. This means ensuring the positive and negative terminals of the connectors are wired the right way around. If you own the Phonic PAA3 or PAA6, you can use the inbuilt polarity checker to ensure this easily. Another easy way to tell is to check both wiring methods;... -
Page 6: Specifications
Tile rail, mounting ring Included accessories Dim (H x Dia.) 11.9 x 12.6” (303mm x 320mm) 13.8” (350 mm) Cutout Size Net Weight (each) 15.5 lbs (7.0 kg) Shipping Weight (pair) 34.0 lbs (15.5 kg) IW8030 / IW8030LP / IW1060... -
Page 8: Introducción
Introducción Accesorios Incluidos Felicitaciones por su compra de altavoz de techo IW de Phonic. A Altavoz IW Los IW8030, IW8030LP y IW1060 todos presentan claridad fan- B C-ring tástica y confiabilidad de audio y son ideales para cada tipo de C Grilla fontal y correa de seguridad instalación permanente. -
Page 9: Instalación
Si usted posee el PAA3 o el PAA6 de Phonic, usted puede utilizar el chequeador de polaridad incorporado para asegurar Subwoofer Altavoz esto fácilmente. -
Page 10: Especificaciones
Tile rail, ring de montaje Accesorios incluidos Dim (A x Dia.) 11.9 x 12.6” (303mm x 320mm) 13.8” (350 mm) Tamaño del Recorte Peso Neto (cada uno) 15.5 lbs (7.0 kg) Peso en Carga (par) 34.0 lbs (15.5 kg) IW8030 / IW8030LP / IW1060... - Page 11 CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN PHONIC CORPORATION...
-
Page 12: 包装清单
