Repair Parts Manual
Manuel Des Pièces

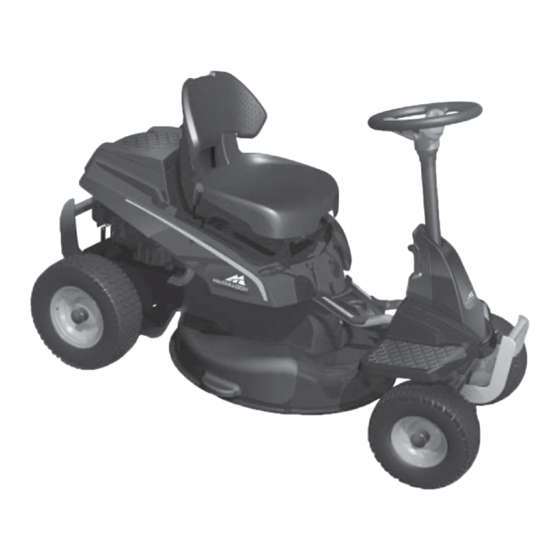

MC30 / 96028000201
Please read the operator's manual carefully and make sure
you understand the instructions before using the machine.
Lire et suivre toutes les règles de sécurité et
les consignes avant d'op ér er cet équipement.
Patents Pending
532 44 78-97 Rev. 1
www.mcculloch.biz
11.30.11 BD
Printed in U.S.A.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MC30 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for McCulloch MC30

Summary of Contents for McCulloch MC30

  • Page 1 Repair Parts Manual Manuel Des Pièces MC30 / 96028000201 Please read the operator's manual carefully and make sure you understand the instructions before using the machine. Lire et suivre toutes les règles de sécurité et les consignes avant d’op ér er cet équipement.

  • Page 2: Table Of Contents

    Le numéro de modèle du produit se trouvera sur l'aile, dessous le siège. Lorsque vous commandez des pièces de rechange, donnez toujours les renseignements suivants: • Produit - "Tracteur" • NUMÉRO DU MODÈLE - “MC30" (96028000201)” • Numéro de la Pièce • Description de la Pièce TABLE DE MATIERES SCHÉMA..........................15...

  • Page 3: Schematic

    TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201) RIDING MOWER MODEL NUMBER MC30 (96028000201) NO. DE PROD. 960 28 00-02 PRODUCT NUMBER 960 28 00-02 DÉCALCOMANIE SCHEMATIC SCH24 BATTERY STARTER FUSE WHITE CLUTCH / BRAKE ATTACHMENT CLUTCH (PEDAL UP) (CLUTCH OFF)

  • Page 4: Electrical

    RIDING MOWER MODEL NUMBER MC30 (96028000201) TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201) PRODUCT NUMBER 960 28 00-02 NO. DE PROD. 960 28 00-02 ELECTRICAL PLATEAU DE COUPE LRV2 RÉF. PIÈCE DESCRIPTION 532 43 68-48 TONDEUSE 532 19 28-70 ENSEMBLE DE MANDRIN...
  • Page 5 TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201) RIDING MOWER MODEL NUMBER MC30 (96028000201) NO. DE PROD. 960 28 00-02 PRODUCT NUMBER 960 28 00-02 PLATEAU DE COUPE ELECTRICAL KEY PART DESCRIPTION 532 43 65-51 BATTERY 532 19 33-50 SWITCH, IGN, DLTA, P-IN, ROS...

  • Page 6: Chassis

    RIDING MOWER MODEL NUMBER MC30 (96028000201) TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201) PRODUCT NUMBER 960 28 00-02 NO. DE PROD. 960 28 00-02 CHASSIS DIRECTION RÉF. PIÈCE DESCRIPTION 532 44 20-64 TUYAU DE ROUE 812 00 00-01 PINCE "E"...
  • Page 7 TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201) RIDING MOWER MODEL NUMBER MC30 (96028000201) NO. DE PROD. 960 28 00-02 PRODUCT NUMBER 960 28 00-02 DIRECTION CHASSIS KEY PART KEY PART DESCRIPTION DESCRIPTION 532 43 61-76 WELDMENT, CHASSIS 532 43 74-27...

  • Page 8: Drive

    RIDING MOWER MODEL NUMBER MC30 (96028000201) TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201) PRODUCT NUMBER 960 28 00-02 NO. DE PROD. 960 28 00-02 DRIVE ENTRAÎNEMENT 101 102 RÉF. PIÈCE DESCRIPTION RÉF. PIÈCE DESCRIPTION 532 44 20-79 ENSEMBLE DU ROUE 532 44 58-15 PLÂTE...

  • Page 9: Drive

    TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201) RIDING MOWER MODEL NUMBER MC30 (96028000201) NO. DE PROD. 960 28 00-02 PRODUCT NUMBER 960 28 00-02 ENTRAÎNEMENT DRIVE KEY PART KEY PART DESCRIPTION DESCRIPTION 532 44 20-79 WHEEL ASM (REAR) 532 41 15-55...

  • Page 10: Steering

    RIDING MOWER MODEL NUMBER MC30 (96028000201) TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201) PRODUCT NUMBER 960 28 00-02 NO. DE PROD. 960 28 00-02 STEERING CHÂSSIS RÉF. PIÈCE DESCRIPTION RÉF. PIÈCE DESCRIPTION 532 43 61-76 CHÂSSIS DU CARTER 532 43 66-06...
  • Page 11 TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201) RIDING MOWER MODEL NUMBER MC30 (96028000201) NO. DE PROD. 960 28 00-02 PRODUCT NUMBER 960 28 00-02 CHÂSSIS STEERING KEY PART DESCRIPTION 532 44 20-64 WHEEL TUBE 812 00 00-01 E-CLIP 532 18 89-67...

  • Page 12: Mower Deck

    RIDING MOWER MODEL NUMBER MC30 (96028000201) TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201) PRODUCT NUMBER 960 28 00-02 NO. DE PROD. 960 28 00-02 MOWER DECK ÉLECTRIQUE RÉF. PIÈCE DESCRIPTION 532 43 65-51 BATTERIE 532 19 33-50 CONTACTEUR D'ALLUMAGE ROS...
  • Page 13 TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201) RIDING MOWER MODEL NUMBER MC30 (96028000201) NO. DE PROD. 960 28 00-02 PRODUCT NUMBER 960 28 00-02 ÉLECTRIQUE MOWER DECK LRV2 KEY PART DESCRIPTION 532 43 68-48 DECK 532 19 28-70 MANDREL ASM...

  • Page 14: Decal

    RIDING MOWER MODEL NUMBER MC30 (96028000201) TONDEUSE AUTOPORTÉE NO. DE CATALOGUE MC30 (96028000201) PRODUCT NUMBER 960 28 00-02 NO. DE PROD. 960 28 00-02 DECALS SCHÉMAS SCH24 - F ROUGE ROUGE FUSIBLE BLANCHE EMBRAYAGE FREIN FREIN/ PÉDALE UP EMBRAYAGE (PÉDALE HAUTE)
