Fantec SQ-35U3e User Manual

4x 3.5" sata hdd usb3.0 esata
Hide thumbs Also See for SQ-35U3e:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

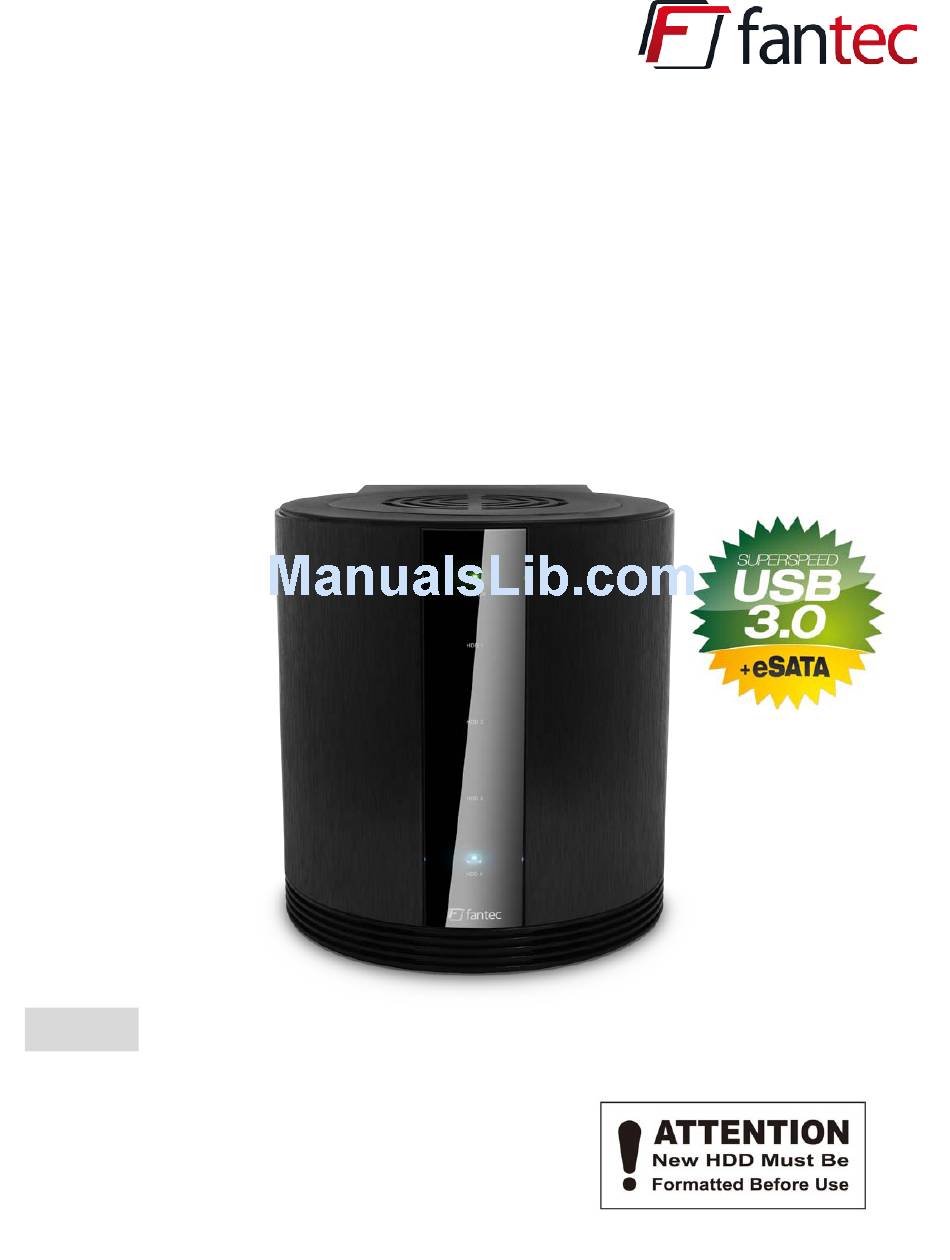

Fantec SQ-35U3e
Include
☆ Note
☆ About the Device
☆ Hardware Installation Guide
☆ HDD Formatting Guide
4x 3.5" SATA HDD USB3.0 eSATA

User Manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SQ-35U3e and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Fantec SQ-35U3e

Summary of Contents for Fantec SQ-35U3e

  • Page 1: User Manual

    Fantec SQ-35U3e 4x 3.5" SATA HDD USB3.0 eSATA User Manual Include ☆ Note ☆ About the Device ☆ Hardware Installation Guide ☆ HDD Formatting Guide...
  • Page 2 Fantec SQ-35U3e User Manual Note eSATA and USB 3.0 connection (downwards compatible with USB 2.0 and USB 1.1) Auto Power Saving will sleep/wake the drives with the PC Reduce 25% power consumption with Green Power Design Reduce 33% of HDD Temperature with 80 mm Cooling FAN and smart ventilation design.

  • Page 3: About The Device

    Fantec SQ-35U3e User Manual 2. About the Device Hardware Overvie _______________________________________________________________________________ Power DC input Receptor for the provided Power Adapter - 12V DC, 100-240V AC, 50-60Hz PC connection interface USB 3.0 Connect USB 3.0 Cable to computer eSATA Connect eSATA Cable to computer Note: When connecting eSATA and USB3.0 to the PC at the same time, the PC will recognize...
  • Page 4 Fantec SQ-35U3e User Manual Front / Back View Power LED HDD1 LED HDD2 LED HDD3 LED HDD4 LED...

  • Page 5: Hardware Installation Guide

    Fantec SQ-35U3e User Manual 3. Hardware Installation Guide Step1: Push the Locker switch to the left side to unlock the HDD tray. Step2: Take out the HDD trays.
  • Page 6 Fantec SQ-35U3e User Manual Step3: Gluing the rubber pad to the middle at inner side of HDD tray if your HDD is a little shorter. Step4: Install the HDD into the tray and insert one screw on each side. Make sure screws are...
  • Page 7 Fantec SQ-35U3e User Manual Step5: Slide HDD trays into the case. Step5: Push the switch to the right side to lock the HDD tray.

  • Page 8: Hdd Formatting Guide

    Fantec SQ-35U3e User Manual 4. HDD Formatting Guide STEP1: Right-click on “My Computer” icon and select the ”Manage” column. STEP2: Select “Disk Management” and you will see your External HDD showed “Unallocated”.
  • Page 9 Fantec SQ-35U3e User Manual STEP3: Right-click on the “Unallocated” block and select “New Partition”. STEP4: The “New Partition Wizard” will appear. Please follow the instruction of the wizard to complete.
  • Page 10 Fantec SQ-35U3e User Manual STEP5: When partitioning is completed, the external HDD will be recognized as a “New Volume”. STEP6: Double-click “My Computer”. You will see the new volume appears on your PC.
  • Page 11 Fantec SQ-35U3e User Manual Initialize a Disk If the HDD is new you have to initialization the device. View the box to the left of the “Unallocated” box.You most likely would see the “Not Initialized” message displayed. The Hard Disk Drive must be set to “Online” before partitioning and formatting the Hard Disk Drive.
  • Page 12 Fantec SQ-35U3e User Manual Note: Windows Vista and 7 will ask what kind of disk type you want to make, “MBR” or “GPT”. Please Activate MBR if the total volume is less than 2TB. If the total volume is more than 2TB please activate GPT.
  • Page 13 Fantec SQ-35U3e 4x 3.5" SATA HDD USB3.0 eSATA Příručka uživatele Obsah ☆ Obsah balení ☆ Poznámka ☆ O zařízení ☆ Průvodce instalací hardware ☆ Průvodce formátováním HDD...

  • Page 14: Obsah Balení

    Uživatelská příručka k Fantec SQ‐35U3e  1. Obsah balení 1x příručka 1x kryt na HDD o čtyřech šachtách 4x šachty na HDD 8x šrouby 1x kabel USB 3.0 1x kabel eSATA 1x napájecí zdroj Poznámka připojení eSATA a USB 3.0 (zpětně kompatibilní s USB 2.0 a USB 1.1) Automatické...
  • Page 15 Uživatelská příručka k Fantec SQ‐35U3e  3. O zařízení Přehled hardware _______________________________________________________________________________ Vstupní stejnosměrné napájení Zásuvka pro dodávaný napájecí adaptér - 12V DC, 100-240V AC, 50-60Hz Rozhraní pro připojení k PC USB 3.0 Připojuje k počítači kabel USB 3.0 Připojuje k počítači kabel eSATA eSATA Poznámka: Připojujete-li k PC kabely eSATA a USB3.0 zároveň, PC rozpozná...
  • Page 16 Uživatelská příručka k Fantec SQ‐35U3e  Pohled zepředu / zezadu LED napájení LED HDD1 LED HDD2 LED HDD3 LED HDD4...
  • Page 17 Uživatelská příručka k Fantec SQ‐35U3e  4. Průvodce instalací hardware Krok 1: Stlačením spínače zamykání doleva zásuvku s HDD odemknete. Krok 2: Vyjměte zásuvky s HDD.
  • Page 18 Uživatelská příručka k Fantec SQ‐35U3e  Krok 3: Je‐li Váš HDD o něco kratší, přilepte doprostřed na vnitřní stranu zásuvky na HDD  gumovou podložku.  Krok 4: Nainstalujte HDD do zásuvky a vložte po jednom šroubu na každé straně. Zajistěte,  aby byly šrouby pevně dotaženy, aby tak propojily zásuvku a HDD do jednoho celku. ...
  • Page 19 Uživatelská příručka k Fantec SQ‐35U3e  Krok 5: Zasuňte zásuvky na HDD do skříně.   Krok 5: Zatlačením přepínače zamykání doprava zajistěte zásuvku s HDD na jejím místě.  ...
  • Page 20 Uživatelská příručka k Fantec SQ‐35U3e  5. Průvodce formátováním HDD KROK 1: Klikněte pravým tlačítkem na ikonu “Můj počítač” a vyberte sloupec ”Správa”.      KROK 2: Vyberte “Správa disků” a uvidíte, že Váš externí HDD bude mít zobrazeno  “Nealokováno”.       ...
  • Page 21 Uživatelská příručka k Fantec SQ‐35U3e    KROK 3: Klikněte pravým tlačítkem na blok “Nepřiřazeno” a vyberte “Nový diskový oddíl”.        KROK  4:  Zobrazí  se  “Průvodce  vytvořením  nového  diskového  oddílu”.  Postupujte  prosím  podle pokynů průvodce pro dokončení.        ...
  • Page 22 Uživatelská příručka k Fantec SQ‐35U3e      KROK 5: Až bude rozdělení na diskové oddíly dokončeno, bude externí HDD rozpoznán jako  “Nový diskový svazek”.          STEP6: Dvojitě klikněte na “Můj počítač”. Uvidíte, že na Vašem PC se objeví nová disková  jednotka.     ...
  • Page 23 Uživatelská příručka k Fantec SQ‐35U3e  Inicializace disku   Je‐li HDD nový, musíte zařízení inicializovat. Podívejte se na rámeček nalevo od  rámečku “Nepřiřazeno”. Pravděpodobně uvidíte zobrazenu zprávu “Neinicializováno”.  Než zahájíte dělení a formátování jednotky pevných disků, musí být jednotka pevných  disků nastavena na “Online”.     1. Klikněte pravým tlačítkem do místa s nápisem “Neinicializováno” a zobrazí se menu  inicializace disku, jak je uvedeno níže. Vyberte “Inicializovat disk” a postupujte dle  kroků z Průvodce formátováním HDD pro dokončení inicializace disku.     ...
  • Page 24 Uživatelská příručka k Fantec SQ‐35U3e  Poznámka: Windows Vista a 7 se Vás nejprve dotážou, jaký druh typu disku si přejete založit,  zda “MBR” nebo “GPT”. Je‐li celková kapacita menší než 2TB, aktivujte prosím MBR.  Je‐li celková kapacita větší než 2TB, aktivujte prosím GPT.         ...

  • Page 25: Εγχειρίδιο Χρήστη

    Fantec SQ-35U3e 4x Σκληροί ∆ίσκοι 3.5" SATA USB3.0 eSATA Εγχειρίδιο Χρήστη Περιλαμβάνει ☆ Περιεχόμενα συσκευασίας ☆ Σημείωση ☆ Σχετικά με τη συσκευή ☆ Οδηγός εγκατάστασης υλικού ☆ Οδηγός μορφοποίησης Σκληρού ∆ίσκου...

  • Page 26: Περιεχόμενα Συσκευασίας

    Εγχειρίδιο Χρήστη Fantec SQ‐35U3e  1. Περιεχόμενα συσκευασίας 1x Εγχειρίδιο 1x περίβλημα μονάδων σκληρού δίσκου 4 θηκών 4x θήκες Σκληρού ∆ίσκου 8x βίδες 1x καλώδιο USB 3.0 1x καλώδιο eSATA 1x Τροφοδοτικό Σημείωση σύνδεση eSATA και USB 3.0 (συμβατότητα με προγενέστερες εκδόσεις USB 2.0 και USB 1.1)
  • Page 27 Εγχειρίδιο Χρήστη Fantec SQ‐35U3e  Πολλαπλών Σκληρών Δίσκων.
  • Page 28 Εγχειρίδιο Χρήστη Fantec SQ‐35U3e  3. Σχετικά με τη συσκευή Επισκόπηση Υλικού _______________________________________________________________________________ Είσοδος ισχύος DC Υποδοχή για τον παρεχόμενο Προσαρμογέα Ρεύματος - 12V DC, 100-240V AC, 50-60Hz ∆ιεπαφή σύνδεσης με τον Η/Υ USB 3.0 Συνδέστε καλώδιο USB 3.0 σε υπολογιστή eSATA Συνδέστε καλώδιο eSATA σε υπολογιστή...
  • Page 29 Εγχειρίδιο Χρήστη Fantec SQ‐35U3e  Πρόσοψη / Πίσω όψη LED Ισχύος LED Σκληρού ∆ίσκου 1 LED Σκληρού ∆ίσκου 2 LED Σκληρού ∆ίσκου 3 LED Σκληρού ∆ίσκου 4...
  • Page 30 Εγχειρίδιο Χρήστη Fantec SQ‐35U3e  4. Οδηγός εγκατάστασης υλικού Βήμα 1: Σπρώξτε τον διακόπτη Ασφάλισης στην αριστερή πλευρά για να απασφαλίσετε τη βάση Σκληρού Δίσκου. Βήμα 2: Αφαιρέστε τις βάσεις Σκληρού Δίσκου.
  • Page 31 Εγχειρίδιο Χρήστη Fantec SQ‐35U3e  Βήμα 3: Κολλήστε το λαστιχένιο κομμάτι στο μέσο της εσωτερικής πλευράς της βάσης του  Σκληρού Δίσκου, εφόσον ο δικός σας Σκληρός Δίσκος είναι λίγο πιο κοντός.  Βήμα 4:  Τοποθετήστε τον Σκληρό Δίσκο μέσα στη βάση και εισάγετε μια βίδα σε κάθε  πλευρά. Φροντίστε οι βίδες να βιδωθούν καλά, και να συγκρατούν γερά τη βάση και  τον Σκληρό Δίσκο. ...
  • Page 32 Εγχειρίδιο Χρήστη Fantec SQ‐35U3e  Βήμα 5:  Σπρώξτε τις βάσεις Σκληρού Δίσκου μέσα στη θήκη.   Βήμα 6:  Σπρώξτε τον διακόπτη στη δεξιά πλευρά για να ασφαλίσετε τη βάση Σκληρού  Δίσκου.  ...
  • Page 33 Εγχειρίδιο Χρήστη Fantec SQ‐35U3e  5. Οδηγός μορφοποίησης Σκληρού ∆ίσκου ΒΗΜΑ 1: Κάντε δεξιό κλικ στο εικονίδιο “Ο Υπολογιστής μου” και επιλέξτε τη στήλη  ”Διαχείριση”.      ΒΗΜΑ 2:  Επιλέξτε “Διαχείριση Δίσκων” και θα δείτε τον Εξωτερικό Σκληρό Δίσκο σας να  εμφανίζεται ως “Μη Εκχωρημένος”.     ...
  • Page 34 Εγχειρίδιο Χρήστη Fantec SQ‐35U3e    ΒΗΜΑ 3:  Κάντε δεξιό κλικ στο “Μη Εκχωρημένο” τμήμα και επιλέξτε   “Νέο Διαμέρισμα”.        ΒΗΜΑ  4:    Εμφανίζεται  ο  “Οδηγός  δημιουργίας  διαμερισμάτων”.  Ακολουθήστε  τις  οδηγίες  του Οδηγού για να ολοκληρώσετε τη διαδικασία.      ...
  • Page 35 Εγχειρίδιο Χρήστη Fantec SQ‐35U3e      ΒΗΜΑ 5:  Όταν ολοκληρωθεί η δημιουργία διαμερισμάτων, ο εξωτερικός Σκληρός Δίσκος θα  αναγνωριστεί ως “Νέος Τόμος”.          ΒΗΜΑ 6:  Κάντε διπλό κλικ στο “Ο Υπολογιστής μου”.  Θα δείτε ότι ο νέος τόμος εμφανίζεται  στον Η/Υ σας.     ...
  • Page 36 Εγχειρίδιο Χρήστη Fantec SQ‐35U3e  Προετοιμασία δίσκου   Αν ο Σκληρός Δίσκος είναι καινούργιος θα πρέπει να προετοιμάσετε τη συσκευή.  Δείτε το πλαίσιο στα αριστερά του πλαισίου “Μη Εκχωρημένος”. Το πιο πιθανό είναι  να δείτε να έχει εμφανιστεί το μήνυμα “Χωρίς προετοιμασία”. Η Μονάδα Σκληρού  Δίσκου πρέπει να οριστεί ως “Σε σύνδεση” πριν από τη δημιουργία διαμερισμάτων  και τη μορφοποίηση της Μονάδας Σκληρού Δίσκου.   1. Κάντε δεξιό κλικ στην περιοχή “Χωρίς προετοιμασία” , θα εμφανιστεί ένα μενού  προετοιμασίας δίσκου όπως το παρακάτω.  Επιλέξτε “Προετοιμασία δίσκου” και  ακολουθήστε τα βήματα του Οδηγού Μορφοποίησης Σκληρού Δίσκου για να  λοκληρώσετε την προετοιμασία του  δίσκου.  ...
  • Page 37 Εγχειρίδιο Χρήστη Fantec SQ‐35U3e    Σημείωση: Τα Windows Vista και 7 θα ρωτήσουν για τον τύπο δίσκου που θέλετε να  δημιουργήσετε, “MBR” ή “GPT”. Ενεργοποιήστε το MBR, εφόσον ο συνολικός τόμος  είναι μικρότερος από 2TB.  Αν ο συνολικός τόμος υπερβαίνει τα 2TB, ενεργοποιήστε  το GPT.         ...

  • Page 38: Manuale Dell'utente

    Fantec SQ-35U3e 4 dischi rigidi SATA da 3.5" USB3.0 eSATA Manuale dell'utente Contenuti ☆ Contenuto della confezione Attenzione ☆ Nota ☆ Informazioni sul dispositivo ☆ Guida di installazione hardware I dischi rigidi nuovi devono essere formattati prima dell’uso ☆ Guida alla formattazione dei dischi rigidi...

  • Page 39: Contenuto Della Confezione

    Manuale dell'utente di Fantec SQ‐35U3e  1. Contenuto della confezione 1x Manuale 1x Alloggiamento per dischi rigidi a 4 compartimenti 4 compartimenti per dischi rigidi 8x viti 1x cavo USB 3.0 1x cavo eSATA 1x Alimentatore Nota Connessione eSATA e USB 3.0 (retrocompatibile con USB 2.0 e USB 1.1) Risparmio automatico di energia che disattiva/riattiva le unità...

  • Page 40: Informazioni Sul Dispositivo

    Manuale dell'utente di Fantec SQ‐35U3e  3. Informazioni sul dispositivo Panoramica hardware_ _____________________________________________________________________________ Ingresso CC Presa per l'adattatore fornito - 12VCC, 100-240VCA, 50-60Hz Interfaccia di connessione al PC USB 3.0 Collega il cavo USB 3.0 al computer eSATA Collega il cavo eSATA al computer Nota: quando si collegano contemporaneamente eSATA e USB3.0 al PC, il PC riconosce eSATA.
  • Page 41 Manuale dell'utente di Fantec SQ‐35U3e  Vista frontale/posteriore LED di alimentazione LED disco 1 LED disco 2 LED disco 3 LED disco 4...
  • Page 42 Manuale dell'utente di Fantec SQ‐35U3e  4. Guida di installazione hardware Passaggio 1: Premere l'interruttore di blocco verso sinistra per sbloccare il vassoio del disco. Passaggio 2: Estrarre i vassoi.
  • Page 43 Manuale dell'utente di Fantec SQ‐35U3e  Passaggio 3: Incollare il cuscinetto di gomma nella parte centrale nel lato interno del vassoio  se il disco risulta un po' più corto.  Passaggio 4:  Installare il disco nel vassoio e inserire una vite per ciascun lato. Assicurarsi che  le viti siano ben salde, tenendo insieme il vassoio e il disco. ...
  • Page 44 Manuale dell'utente di Fantec SQ‐35U3e  Passaggio 5:  Far scorrere i vassoi nell'alloggiamento.   Passaggio 5:  Premere gli interruttori verso destra per bloccare il vassoio.  ...
  • Page 45 Manuale dell'utente di Fantec SQ‐35U3e  5. Guida alla formattazione dei dischi rigidi PASSAGGIO 1: Fare clic con il pulsante destro del mouse su "Risorse del computer" e  selezionare "Gestione".      PASSAGGIO 2:  Selezionando "Gestione disco" viene mostrato il disco rigido esterno con  l'etichetta "Non allocato".     ...
  • Page 46 Manuale dell'utente di Fantec SQ‐35U3e  PASSAGGIO  3:    Fare  clic  con  il  pulsante  destro  del  mouse  sul  blocco  "Non  allocato"  e  selezionare   "Nuova partizione".        PASSAGGIO  4:    Viene  visualizzata  la  "Creazione  guidata  nuova  partizione".  Seguire  le  istruzioni della procedura guidata per completare il passaggio.      ...
  • Page 47 Manuale dell'utente di Fantec SQ‐35U3e        PASSAGGIO 5:  Una volta completato il partizionamento, il disco rigido esterno viene  riconosciuto come "Nuovo volume".        PASSAGGIO 6:  Fare doppio clic su "Risorse del Computer".  Si può notare che il nuovo  volume compare nel PC.     ...
  • Page 48 Manuale dell'utente di Fantec SQ‐35U3e  Inizializzazione di un disco   Se il disco rigido è nuovo è necessario inizializzarlo. Nella casella a sinistra della casella  "Non allocato" viene probabilmente visualizzato il messaggio "Non inizializzato". Il  disco rigido deve essere impostato su "Online" prima di poter essere partizionato e  formattato.     1. Fare clic con il pulsante destro del mouse sull'area "Non inizializzato": viene  visualizzato un menu di inizializzazione del disco come il seguente.  Selezionare  "Inizializza disco" e seguire i passaggi della procedura guidata Guida alla formattazione  dei dischi rigidi per completare l'inizializzazione.   ...
  • Page 49 Manuale dell'utente di Fantec SQ‐35U3e    Nota: Windows Vista e Windows 7 richiedono il tipo di disco che si desidera creare, “MBR” o  “GPT”. Attivare MBR se il volume totale è inferiore a 2TB.  Se il volume totale supera i  2TB, attivare GPT.         ...

  • Page 50: Manual Do Utilizador

    Fantec SQ-35U3e 4 DISCOS RÍGIDOS SATA 3.5" COM USB3.0/eSATA Manual do utilizador Inclui ☆ Conteúdo da embalagem ☆ Nota ☆ Acerca do dispositivo ☆ Guia de instalação do hardware ☆ Guia de formatação dos discos rígidos...

  • Page 51: Conteúdo Da Embalagem

    Fantec SQ‐35U3e ‐ Manual do Utilizador  1. Conteúdo da embalagem 1 Manual 1 estrutura com 4 baías para discos rígidos 4 baías para discos rígidos 8 parafusos 1 cabo USB 3.0 1 cabo eSATA 1 fonte de alimentação Nota Ligação eSATA e USB 3.0 (retrocompatível com USB 2.0 e USB 1.1) A função de economia automática de energia irá...
  • Page 52 Fantec SQ‐35U3e ‐ Manual do Utilizador  3. Acerca do dispositivo Descrição geral do hardware _______________________________________________________________________________ Entrada de alimentação CC Receptor para o transformador fornecido - 12V CC, 100-240V CA, 50-60 Hz Interface de ligação ao PC USB 3.0 Ligue o cabo USB 3.0 ao computador...
  • Page 53 Fantec SQ‐35U3e ‐ Manual do Utilizador  Vista frontal/posterior LED de alimentação LED DO DISCO RÍGIDO 1 LED DO DISCO RÍGIDO 2 LED DO DISCO RÍGIDO 3 LED DO DISCO RÍGIDO 4...
  • Page 54 Fantec SQ‐35U3e ‐ Manual do Utilizador  4. Guia de instalação do hardware Passo 1: Pressione a lingueta de bloqueio para o lado esquerdo de modo a desbloquear a bandeja para discos rígidos. Passo 2: Retire as bandejas para discos rígidos.
  • Page 55 Fantec SQ‐35U3e ‐ Manual do Utilizador  Passo 3: Cole a protecção de borracha no centro do lado interno da bandeja do disco rígido  se o disco rígido for mais pequeno.  Passo 4:  Instale o disco rígido na bandeja e introduza um parafuso de cada lado. Certifique‐ se de que os parafusos estão firmemente apertados, unindo a bandeja ao disco rígido. ...
  • Page 56 Fantec SQ‐35U3e ‐ Manual do Utilizador  Passo 5:  Faça deslizar as bandejas para discos rígidos em direcção à caixa.   Passo 5:  Empurre a lingueta para o lado direito para bloquear as bandejas para discos  rígidos.  ...
  • Page 57 Fantec SQ‐35U3e ‐ Manual do Utilizador  5. Guia de formatação dos discos rígidos PASSO 1: Clique com o botão direito do rato no ícone "Computador" e seleccione a coluna  "Gerir".      PASSO 2:  Seleccione "Gestão de discos" e irá ver o que o disco rígido externo exibe "Não  alocado".     ...
  • Page 58 Fantec SQ‐35U3e ‐ Manual do Utilizador      PASSO 3:  Clique com o botão direito do rato no bloco "Não alocado" e seleccione   "Nova partição".        PASSO 4:  O "Assistente de nova partição" será exibido. Siga as instruções do assistente.      ...
  • Page 59 Fantec SQ‐35U3e ‐ Manual do Utilizador        PASSO 5:  Quando o particionamento estiver concluído, o disco rígido externo será  reconhecido como "Novo volume".          PASSO 6:  Clique duas vezes em "Computador".  O novo volume irá aparecer no PC.     ...
  • Page 60 Fantec SQ‐35U3e ‐ Manual do Utilizador  Inicializar um disco   Se o disco rígido for novo, é necessário inicializá‐lo. Visualize a caixa à esquerda da  caixa "Não alocado". Provavelmente irá visualizar a mensagem "Não inicializado"  exibida. O disco rígido deve ser definido como "Online" antes de particionar e  formatar o disco rígido.     1. Clique com o botão direito do rato na área "Não inicializado", será exibido um menu  de inicialização do disco conforme abaixo apresentado.  Seleccione "Inicializar disco" e  siga os passos do assistente de formatação do disco rígido para completar a  inicialização do disco.   ...
  • Page 61 Fantec SQ‐35U3e ‐ Manual do Utilizador    Nota: No Windows Vista e 7 deverá seleccionar que tipo de disco pretende criar, "MBR" ou  "GPT". Active MBR se o volume total for inferior a 2 TB.  Se o volume total for superior  a 2 TB, active GPT.         ...

  • Page 62: Manual Del Usuario

    Fantec SQ-35U3e 4 discos duros SATA de 3,5" USB3.0 eSATA Manual del usuario Incluye ☆ Contenido del paquete ☆ Nota ☆ Acerca del dispositivo ☆ Guía de instalación del hardware ☆ Guía para formatear el disco duro...

  • Page 63: Contenido Del Paquete

    Manual del usuario de Fantec SQ‐35U3e  1. Contenido del paquete 1 Manual 1 carcasa de disco duro de 4 bahías 4 bahías de discos duros 8 tornillos 1 cable USB 3.0 1 cable eSATA 1 alimentación eléctrica Nota Conexión eSATA y USB 3.0 (compatible con versiones anteriores USB 2.0 y USB 1.1) La función de ahorro de energía activará...

  • Page 64: Acerca Del Dispositivo

    Manual del usuario de Fantec SQ‐35U3e  3. Acerca del dispositivo Descripción general del Hardware _______________________________________________________________________________ Entrada de energía CC Receptor para el adaptador eléctrico suministrado - 12V CC, 100-240V CA, 50-60Hz Interfaz de conexión al PC USB 3.0 Conecte el cable USB 3.0 al equipo...
  • Page 65 Manual del usuario de Fantec SQ‐35U3e  Vista frontal/trasera LED de energía LED de DD 1 LED de DD 2 LED de DD 3 LED de DD 4...
  • Page 66 Manual del usuario de Fantec SQ‐35U3e  4. Guía de instalación del hardware Paso 1: empuje el interruptor del bloqueador hacia la izquierda para desbloquear la bandeja del DD. Paso 2: saque las bandejas del DD.
  • Page 67 Manual del usuario de Fantec SQ‐35U3e  Paso 3: pegue la almohadilla de caucho en la mitad del lado interno de la bandeja del DD, si  su DD es un poco más corto.  Paso 4: instale el DD en la bandeja e inserte un tornillo en cada lado. Asegúrese de que los  tornillos estén bien apretados, sosteniendo la bandeja y el DD. ...
  • Page 68 Manual del usuario de Fantec SQ‐35U3e  Paso 5: deslice las bandejas del DD en la carcasa.   Paso 5: empuje el interruptor hacia la izquierda para bloquear la bandeja del DD.  ...
  • Page 69 Manual del usuario de Fantec SQ‐35U3e  5. Guía para formatear el disco duro Paso 1: haga clic derecho en el icono “Mi PC” y seleccione la columna “Administrar”.      Paso 2: seleccione “Administración de discos” y podrá ver que su DD externo aparecerá  como “No asignado”.       ...
  • Page 70 Manual del usuario de Fantec SQ‐35U3e    Paso 3: haga clic derecho en el bloque “No asignado” y seleccione    “Nueva partición”.        Paso  4:  aparecerá  el  “Asistente  de  la  nueva  partición”.  Siga  las  instrucciones  del  asistente  para completar.      ...
  • Page 71 Manual del usuario de Fantec SQ‐35U3e        Paso 5: al completar el particionamiento, el DD externo será reconocido como “Nuevo  volumen”.          Paso 6: haga doble clic en “Mi PC”.  Podrá ver que el nuevo volumen aparece en su PC.     ...
  • Page 72 Manual del usuario de Fantec SQ‐35U3e  Inicializar un disco   Si el DD es nuevo, tiene que inicializarlo. Mire el cuadro de la izquierda de “No  asignado”. Podrá ver el mensaje “No inicializado”. Las unidades de disco duro se  deben establecer como “En línea” antes de particionar y formatear el disco duro.     1. Haga clic derecho en el área “No inicializado”; aparecerá un menú de inicialización  debajo.  Seleccione “Inicializar disco” y siga los pasos del asistente guía para formatear  el DD y así completar la inicialización del disco.     ...
  • Page 73 Manual del usuario de Fantec SQ‐35U3e  Nota: Windows Vista y 7 le preguntarán el tipo de disco que desea crear “MBR” o “GPT”. Si el  volumen total es menor a 2TB, active MBR.  Si el volumen total es mayor a 2TB, active  GPT.         ...
