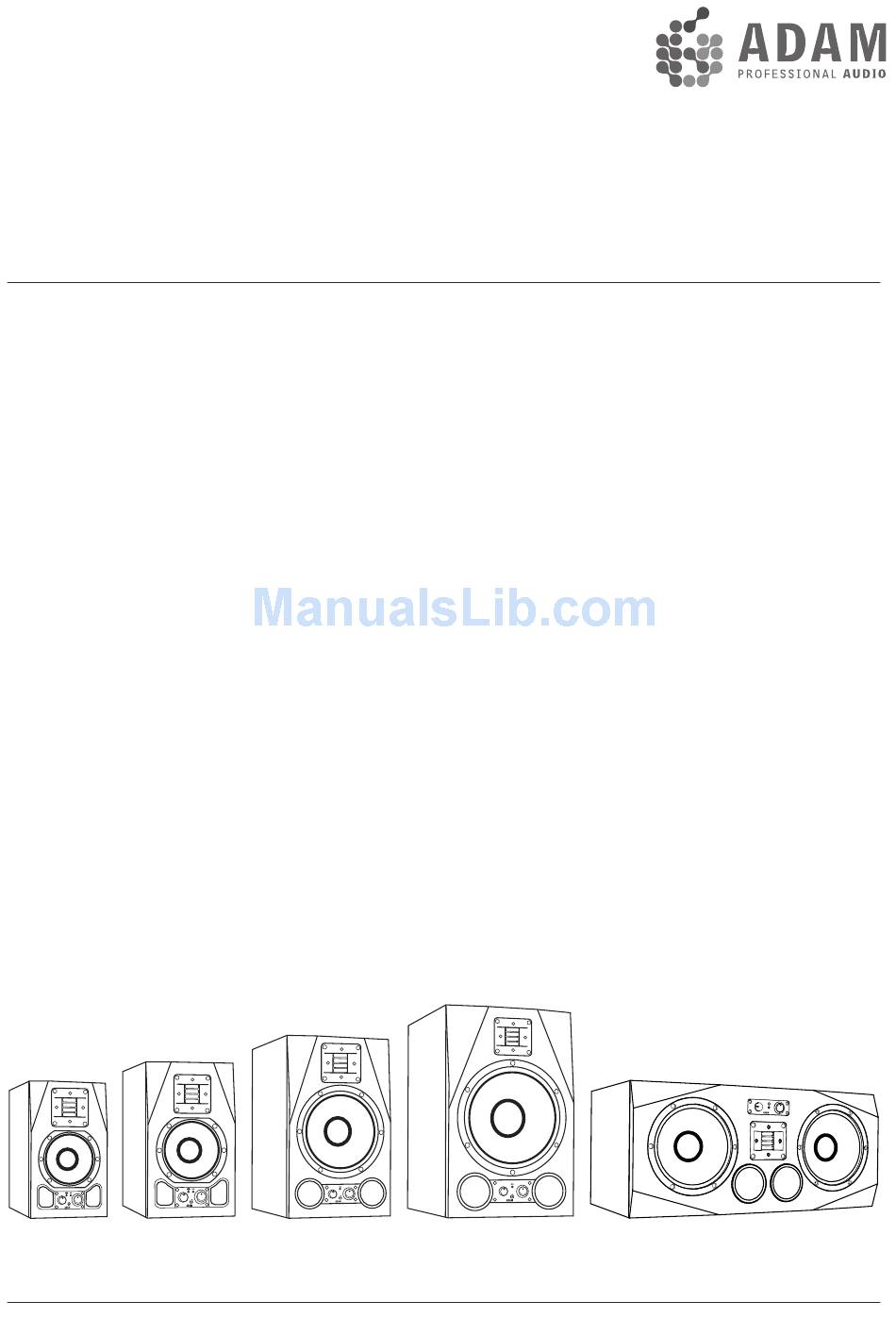

- Page 1 Operation Manual / Bedienungsanleitung English / deutsch AX Series A77X A77X...
-
Page 2: Safety Instructions
Safety Instructions Please read the following safety instructions before setting up your system. Keep the instructions for subsequent reference. Please heed the warnings and follow the instructions. Caution Risk of electrical shock Do not open Risque de shock electrique Ne pas ouvrier CAUTION: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT REMOVE BACK COVER OR ANY OTHER PART. -
Page 3: Safety Instructions
Safety Instructions Protect the cord from being walked on or pinched. Always use fully checked cables. Defective cables can harm your speakers. They are a common source for any kind of noise, hum, crackling etc. Always keep electrical equipment out of the reach of children. Always unplug sensitive electronic equipment during lightning storms. -
Page 4: Table Of Contents
Table of contents Safety Instructions ..........2-3 Introduction ............5 Quick Start ............6 Important Information ........6 Quick Start ............6 Connecting the Speaker ........7 Basic Connections ..........7 The Stereo Link ..........8 Speaker Placement ..........8-10 Vertical set up ...........8 Horizontal set up ..........8 Tweeter at height of ears ........9 The stereo triangle ..........9 Surround placement ..........10 Stand/Wall mounting ........10... -
Page 5: Introduction
You are invited to share your experience with our products by joining us on Facebook and also, if you don’t want to miss out on the latest info on ADAM Professional Audio, come and follow us on Twitter! We hope very much that you really enjoy your new loudspeakers, and wish you many delightful hours with them. -
Page 6: Quick Start
2. Quick Start Important Information for set up After having unpacked your loudspeaker, please allow the system to acclimate to the temperature of the room for approximately an hour. It is important to ensure the speakers sit firmly on a solid surface! We recommend that you retain the original packaging, as it is the best way to guarantee safe transportation should the need to do so arise. -
Page 7: Connecting The Speaker
LED will illuminate as soon as a mono RCA plug is connected to the Stereo Link output. Unlike the common ‘master-slave-configuration’, any A3X or A5X that is connected accordingly can function as either a master or a slave unit. -
Page 8: Speaker Placement
4. Speaker Placement Please make sure that there are no obstacles in the way from the monitor to your ears. You should be able to see the speakers completely. Vertical set up The AX-series have been designed for a vertical set up (except the A77X). The speakers must be positioned on a solid surface or a stand. -
Page 9: Tweeter At Height Of Ears
4. Speaker Placement A77X only: The A77X has been designed for a horizontal set up. Please note that there are two different versions, A and B (see label on the rear panel). The difference is that the two woofers reproduce different frequency bands. While both of them are responsible for the bass frequencies up to about 400Hz, only one of them reproduces the midrange. -
Page 10: Surround Placement
A3X/A5X only: Stand/Wall Mounting On the A3X and the A5X speakers you will find two M6 (6 mm) metric strew threads for stand/wall mounting on the rear side. Further equipment for mounting is also available. Please contact us for more... -
Page 11: Speaker Adjustment
5. Speaker Adjustment Controls IN-/ OUTPUTS CONTROLS On the rear side you will find controls OUTPUT that allow detailed fine-tuning of your STEREOLINK loudspeakers to your particular room -6 dB +6 dB -6 dB +6 dB INPUT HIGH SHELF LOW SHELF acoustics and personal listening prefer- ences. -
Page 12: Troubleshooting
6. Troubleshooting All ADAM products are designed and manufactured to the highest quality standards. However, if any problems with your speaker occur, we recommend to proceed as fol- lows: Problem: The LED shows normal operation (green) but there is either no or only a distorted audio signal. -
Page 13: Maintenance
Experience has shown that it is very dif- ficult to avoid damage if you have to send them without these. ADAM Audio can not be held responsible for damages due to improper packaging. -
Page 14: Eu Declaration Of Conformity
Ederstr. 16, 12059 Berlin, Germany declare under our sole responsibility that the products: A3X, A5X, A7X, A8X, A77X comply with the EU Electro-Magnetic Compatibility (EMC) Directive 89/336/EEC, in pursuance of which the following standards have been applied:... -
Page 15: Limited Warranty
Service may be supplied by your ADAM Audio national distributor in the country of residence. In this case, the service costs have to be paid for by the owner of the product whereas the costs for parts to be repaired or replaced are free of charge. -
Page 16: Technical Data
12. Technical Data/Technische Daten 1 = long term IEC 265-8-Wrms / 10 min 2 = nominal IEC 265-8 = Peak Power 5 µsec A77X Tweeter/Hochtöner X-ART X-ART X-ART X-ART X-ART Velocity transfer ratio/Ge- schwindigkeitstransformation Equivalent diaphragm ø/Äquiva- 56 mm / 2“ 56 mm / 2“... - Page 17 Bedienungsanleitung deutsch AX Serie A77X A77X...
-
Page 18: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie die folgenden Sicherheitshinweise, bevor Sie Ihre neuen Lautsprecher in Betrieb nehmen. Bitte heben Sie diese Anleitung auf. Bitte beachten Sie alle Warnungen und folgen Sie allen Anweisungen. Achtung Erklärung der graphischen Symbole Gefahr durch Stromschlag Das Blitzsymbol warnt vor der Gefahr eines Nicht öffnen elektrischen Schlages. - Page 19 Sicherheitshinweise Vermeiden Sie, dass Flüssigkeiten jeglicher Art ins Gehäuseinnere gelangen. Sprühen Sie weder Flüssigkeiten direkt auf das Gerät, noch nutzen Sie nasse Reinigungslappen. Bitte verwenden Sie keine brennbaren und ätzenden Chemikalien zur Reinigung dieses Produkts (siehe 7.). Vermeiden Sie jede Berührung mit den Membranen der Lautsprecher und blockieren Sie nicht die Bassreflexöffnung.
- Page 20 Inhalt Sicherheitshinweise ........18-19 Einleitung ..........21 Quick Start zur Inbetriebnahme ....22 2.1 Allgemeine Hinweise .......22 2.2 Quick Start / Inbetriebnahme ....22 Anschluss der Lautsprecher ....23 3.1 NormalerAnschluss .........23 3.2 Stereo Link ..........23 Empfehlungen zur Aufstellung ....24-26 4.1 Vertikale Aufstellung .......25 4.2 Horizontale Aufstellung ......25 4.3 Hochtöner in Ohrenhöhe ......25 4.4 Zweikanal-Stereo ........25 4.5 Mehrkanal-Stereo (Surround) ....26...
-
Page 21: Einleitung
1. Einleitung Sehr verehrte Kundin, sehr verehrter Kunde, wir gratulieren Ihnen zu Ihrer Entscheidung für ein Produkt aus dem Hause ADAM Professional Audio. Sie haben ein professionelles und hoch auflösendes Aktivsystem erworben, das sowohl zur zuverlässigen Beurteilung von Tonaufnahmen als auch für bestmögliche Wiedergabequalität entworfen und gefertigt worden ist. -
Page 22: Quick Start Zur Inbetriebnahme
2. Quick Start zur Inbetriebnahme Allgemeine Hinweise zur Inbetriebnahme Nach dem Auspacken und der Aufstellung des Lautsprechers sollte dieser ca. eine Stunde unangeschlossen ‚ruhen’, um sich der jeweiligen Raumtemperatur anpas- sen zu können. Bitte beachten Sie, dass dieser Monitor, abhängig von Pegel und Nutzungsfre- quenz, einige Tage benötigt, um seine optimale Klangqualität zu erreichen. -
Page 23: Anschluss Der Lautsprecher
Vorderseite dieses Lautsprechers die weiße LED. Sie zeigt den die Gesamtlautstärke kontrollierenden Lautsprecher an. Anders als bei der bekannten ‘Master-Slave’-Konfiguration ist in jeder A3X und A5X die gleiche Technik eingebaut. Daher kann jeder entsprechend angeschlossene Lautsprecher die Gesamtlautstärke kontrollieren. -
Page 24: Empfehlungen Zur Aufstellung
4. Empfehlungen zur Aufstellung Vermeiden Sie Hindernisse im Wege des Schalls zu Ihren Ohren. Sie sollten die Laut- sprecher komplett sehen können! Vermeiden Sie ferner eine Aufstellung neben stark schallreflektierenden Objekten. Vertikale Aufstellung Die AX-Serie wurde für eine vertikale Aufstellung konstruiert (ausgenommen der A77X). -
Page 25: Hochtöner In Ohrenhöhe
4. Empfehlungen zur Aufstellung nur A77X: Die A77X ist für einen horizontalen Betrieb ausgelegt. Bitte beachten Sie, dass zwei verschiedene Versionen erhältlich sind, eine A- und eine B-Version (ersichtlich an den entsprechenden Markierungen auf der Rückseite). Der Unterschied ist, dass die beiden 7“ Tieftöner der verschiedenen Versionen für unterschiedliche Frequenzbereiche zuständig sind: Während beide im Bereich des Tiefbasses arbeiten, wird einer zwischen ca. -
Page 26: Mehrkanal-Stereo (Surround)
A3X/A5X: Ständer- oder Wandbefestigung An der Rückseite der A3X- und A5X-Lautsprecher befinden sich zwei metrische M6 (6 mm) Gewindebuchsen zur Ständer- oder Wandbefestigung. Passendes Zu- behör zur Befestigung ist erhältlich. Bitte kontaktieren Sie uns für weiterführende Informationen. -
Page 27: Lautsprechereinstellungen
5. Lautsprechereinstellungen IN-/ OUTPUTS CONTROLS Das Kontrollpanel OUTPUT Auf der Rückseite finden Sie ein Kontrollpanel, das STEREOLINK Ihre Lautsprecher an die jeweilige Raumakustik bzw. -6 dB +6 dB -6 dB +6 dB INPUT HIGH SHELF LOW SHELF den persönlichen Geschmack anzupassen ermögli- cht. -
Page 28: Fehlerbehebung
6. Fehlerbehebung Alle ADAM Produkte werden nach höchsten Qualitätsstandards gefertigt. Sollte wider Erwarten dennoch ein Problem auftauchen, empfehlen wir, zunächst folgende Maßnahmen durchzuführen: Die LED zeigt normalen Betrieb an (grün), es wird aber kein oder nur ein gestörtes Signal ausgegeben: Betrifft das Problem beide Lautsprecher, liegt die Ursache zumeist innerhalb der Signalkette;... -
Page 29: Wartung Und Pflege
ADAM Audio kostenpflichtig erworben werden. 9. Umweltinformation Alle ADAM Produkte entsprechen den internationalen Richtlinien bezüglich der Beschrän- kung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) und über Elektro- und Elektronik-Altgeräte (WEEE). Die Produkte müssen entsprech- end diesen Richtlinien recycelt bzw. -
Page 30: Konformitätsbescheinigung
ADAM Audio GmbH mit dem eingetragenen Firmensitz in der Ederstr. 16, 12059 Berlin, Deutschland, erklären hiermit eigenverantwortlich, dass die Produkte A3X, A5X, A7X, A77X, A8X den folgenden Normen entsprechen: EN 61000-6-1 : 2001 EN 61000-6-3 : 2001 EN 55020 : 2002 EN 55013 : 2001 Ebenfalls stimmen sie überein mit der EU General Product Safety 2001/95/... -
Page 31: Garantie
