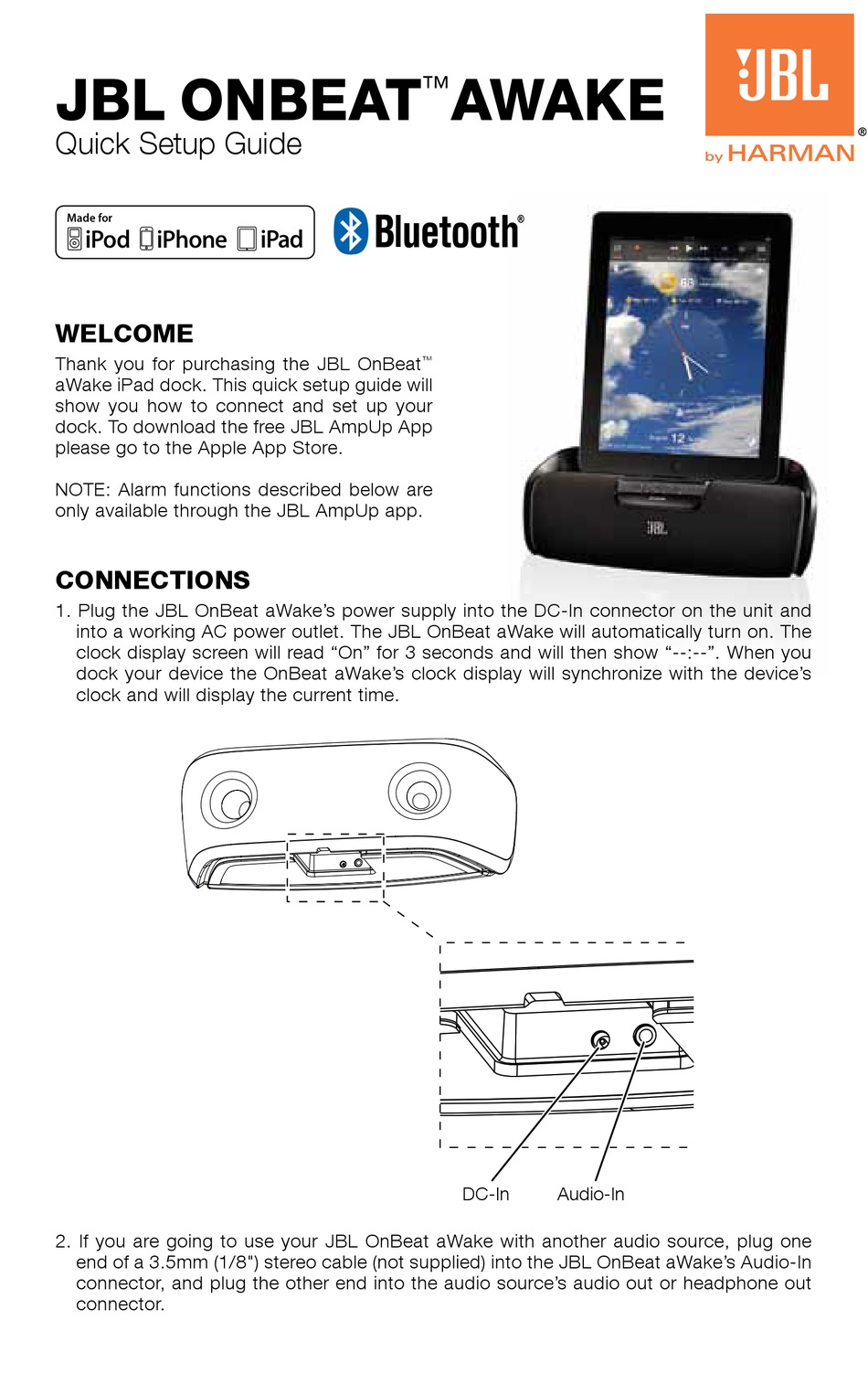

JBL OnBeat
Quick Setup Guide
WeLCOme
Thank you for purchasing the JBL OnBeat
aWake iPad dock. This quick setup guide will
show you how to connect and set up your
dock. To download the free JBL AmpUp App
please go to the Apple App Store.
NOTE: Alarm functions described below are
only available through the JBL AmpUp app.
COnneCtIOnS
1. Plug the JBL OnBeat aWake's power supply into the DC-In connector on the unit and
into a working AC power outlet. The JBL OnBeat aWake will automatically turn on. The
clock display screen will read "On" for 3 seconds and will then show "--:--". When you
dock your device the OnBeat aWake's clock display will synchronize with the device's
clock and will display the current time.
2. If you are going to use your JBL OnBeat aWake with another audio source, plug one
end of a 3.5mm (1/8") stereo cable (not supplied) into the JBL OnBeat aWake's Audio-In
connector, and plug the other end into the audio source's audio out or headphone out
connector.
aWake
™
™
DC-In
Audio-In
DC In
Aux In
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for JBL ONBEAT AWAKE
Summary of Contents for JBL ONBEAT AWAKE
- Page 1 DC In Aux In 2. If you are going to use your JBL OnBeat aWake with another audio source, plug one end of a 3.5mm (1/8") stereo cable (not supplied) into the JBL OnBeat aWake’s Audio-In connector, and plug the other end into the audio source’s audio out or headphone out...
-
Page 2: Controls And Indicators
Snooze Button Snooze Button Bass ports: Place the OnBeat aWake so that the rear of its enclosure is at least 3" (76mm) away from a wall or other surface to allow the bass ports to operate properly. Docking groove and docking connector: Place your device into the OnBeat aWake’s... - Page 3 “00” for three seconds when the mute is on.) To restore the sound press either Volume button. Power button: When the OnBeat aWake is on, press the Power button to put it into the standby mode. (The clock display will dim in the standby mode.) When the OnBeat aWake is in standby, press the Power button to turn it on.
-
Page 4: Settings
Clock format: Press and hold the Snooze button to cycle the clock between the 12-hour and 24-hour format. UPGRaDInG FIRmWaRe You can upgrade the OnBeat aWake’s firmware from within the JBL AmpUp App that is installed on a docked device. Visit the Apple App Store to download the JBL AmpUp App. - Page 5 DC In Aux In 2. Se você for usa o JBL OnBeat aWake com outra fonte de áudio, ligue uma extremidade de um cabo estéreo de 3,5 mm (não fornecido) ao conector Entrada de Áudio do OnBeat aWake, e a outra ao conector de saída de áudio da fonte de áudio ou à saída do fone...
- Page 6 Botão Snooze Snooze Button (Soneca) Portas dos graves: Coloque o OnBeat aWake com a parte traseira de seu gabinete a pelo menos 76 mm da parede ou de outras superfícies para permitir que as portas dos graves funcionem corretamente. Fenda e conector da base: Coloque o dispositivo na fenda da base do OnBeat aWake,...
- Page 7 TRANSMISSÃO SEM FIO VIA BLUETOOTH Para transmitir, sem fio, o áudio para o OnBeat aWake a partir de um dispositivo com Bluetooth ativado: 1. Pressione o botão Source (Fonte) do OnBeat aWake até o ícone Bluetooth aparecer no display.
- Page 8 Pelo presente, [HARMAN International Industries, Incorporated], declara que este JBL ONBEAT AWAKE está em conformidade com os requisitos básicos e outras disposições relevantes das Diretrizes 1999/5/EC, ErP 2009/125/EC e RoHS 2011/65/EU. A declaração de conformidade poderá ser consultada na seção de suporte em nosso site www.jbl.com. HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA ©...
- Page 9 2. Se si desidera utilizzare il dock JBL OnBeat aWake con un'altra sorgente audio, collegare un'estremità di un cavo stereo da 3,5 mm (non in dotazione) al connettore Audio-In del dock JBL OnBeat aWake e l'altra estremità al connettore di uscita audio o di uscita per le cuffie della sorgente audio.
-
Page 10: Controlli E Indicatori
Snooze Button Porte dei bassi: per consentire alle porte dei bassi di funzionare correttamente, posizionare il dock OnBeat aWake in modo che la parte posteriore dell'involucro si trovi ad almeno 76 mm dalla parete o altra superficie. Scanalatura e connettore ancoraggio: posizionare il dispositivo nella scanalatura del dock... - Page 11 (se la funzione Mute è attivata, sul display dell'orologio viene visualizzato "00" per tre secondi). Per riattivare l'audio, premere uno dei tasti volume. Tasto di accensione: quando il dock OnBeat aWake è acceso, premere il tasto di accensione per metterlo in modalità standby (la luminosità del display dell'orologio si ridurrà...
-
Page 12: Aggiornamento Del Firmware
8500 Balboa Boulevard, Northridge, CA 91329 USA © 2012 HARMAN International Industries, Incorporated. Tutti i diritti riservati. JBL è un marchio di HARMAN International Industries, Incorporated, registrato negli Stati Uniti e/o in altri paesi. JBL OnBeat è un marchio di HARMAN International Industries, Incorporated. - Page 13 DC In Aux In 2. Als u uw OnBeat aWake gaat gebruiken met een andere audiobron, moet u het ene uiteinde van een 3,5 mm stereokabel (niet meegeleverd) aansluiten op de Audio-In-aansluiting van de OnBeat aWake en het andere uiteinde op de audio- of hoofdtelefoonuitgang van...
- Page 14 Display Screen Sluimertoets Snooze Button Baspoorten: Plaats de OnBeat aWake op een plank of tafel met de achterzijde van de kast op tenminste 76 mm afstand van een muur of ander oppervlak om te zorgen dat de baspoorten goed kunnen werken.
- Page 15 Ga naar de Apple App Store om de JBL AmpUp App te downloaden. Wanneer de OnBeat aWake op standby staat, drukt u op de sluimertoets om deze aan te zetten. BLUETOOTH DRaaDLOZe StReamInG...
-
Page 16: Fcc-Verklaring
Helderheid van klok: U kunt de helderheid van de klokweergave aanpassen door een van drie instellingen Bright, Medium of Dim (Helder, Normaal of Gedimd) te kiezen. Dit doet u door op de sluimertoets te drukken terwijl de OnBeat aWake is ingeschakeld maar er geen audio wordt afgespeeld via het apparaat. - Page 17 DC In Aux In 2. Dersom du skal bruke din JBL OnBeat aWake med en annen lydkilde, skal du koble en ende av en 3,5 mm (1/8") stereokabel (ikke inkludert) i Audio-inngangen på JBL OnBeat aWake, og koble den andre enden til lydkildens lyd- eller hodetelefonutgang.
-
Page 18: Kontroller Og Indikatorer
Display Screen Snooze-knapp Snooze Button Bassporter: Plasser OnBeat aWake slik at avstanden fra dekselet til veggen er minst 76 mm. Bassportene vil da kunne fungere som de skal. Dokkspor og dokkobling: Plasser enheten i dokksporet, slik at den er godt festet på... - Page 19 Dersom du starter streame lyd fra en paret Bluetooth-aktivert enhet mens du lytter til en annen kilde, vil OnBeat aWake automatisk skifte kilde til den Bluetooth-aktiverte enheten. Display: Når en enhet er dokket i OnBeat aWake vil displayet vise aktuell tid og et symbol som indikerer den aktive kilden.
- Page 20 NB: Endringer eller tilpasninger som ikke er uttrykkelig godkjent av HARMAN International, kan føre til at brukerens rett til å bruke utstyret annulleres. HARMAN International Industries, Inc. bekrefter med dette at denne JBL SOUNDFLY AIR er i overensstemmelse med de sentrale kravene og andre relevante bestemmelser i direktiv 1999/5/EF, ErP-direktivet 2009/125/EF og RoHS-direktivet 2011/65/EU.
- Page 21 DC-In Audio-In DC In Aux In (tasavirtatulo) (äänitulo) 2. Jos aiot käyttää JBL OnBeat aWaken kanssa toista äänilähdettä, kytke 3,5 mm (1/8") stereokaapelin (ei toimiteta mukana) toinen pää JBL OnBeat aWaken Audio-In-liittimeen ja toinen pää äänilähteen ääniulostulo- tai kaiutinulostuloliittimeen.
- Page 22 Display Screen Torkkupainike Snooze Button Bassoportit: Aseta OnBeat aWake siten, että sen kotelon takaosa on vähintään 76 mm (3") etäisyydellä seinästä tai muusta pinnasta, jotta bassoportit toimivat oikein. Telakointiura ja telakointiliitin: Aseta laite OnBeat aWaken telakointiuraan niin, että se on tiukasti telakointiliittimen päällä.
- Page 23 (Kun mykistys on käytössä, kellon näytössä näkyy "00" kolmen sekunnin ajan.) Voit palauttaa äänen painamalla kumpaa tahansa äänenvoimakkuuspainiketta. Virtapainike: Kun OnBeat aWake on päällä, voit asettaa sen valmiustilaan painamalla virtapainiketta. (Kellon näyttö himmenee valmiustilassa.) Kun OnBeat aWake on valmiustilassa, voit käynnistää...
-
Page 24: Laiteohjelmiston Päivittäminen
VAROITUS: Muutokset tai muokkaukset, joita HARMAN International ei ole kirjallisesti hyväksynyt, voivat kumota käyttäjän oikeuden käyttää laitteistoa. HARMAN International Industries Incorporated ilmoittaa, että tämä JBL ONBEAT AWAKE -laite noudattaa direktiivin 1999/5/EY, ErP-direktiivin 2009/125/EY ja RoHS-direktiivin 2011/65/EU vaatimuksia ja muita sovellettavia ehtoja. - Page 25 ниже, доступны только в приложении JBL AmpUp. ПОДКЛЮЧЕНИЕ 1. Включите блок питания OnBeat aWake в разъем питания постоянного тока на устройстве и в рабочую розетку переменного тока. JBL OnBeat aWake включится автоматически. На часовом дисплее в течение 3 секунд появится слово «On», после чего загорится «--:--». При подключении...
-
Page 26: Элементы Управления И Индикаторы
басовые порты: разместите OnBeat aWake так, чтобы задняя стенка корпуса располагалась на расстоянии не менее 76 мм (3") от стены или другой поверхности, чтобы басовые порты работали надлежащим образом. Паз док-разъема и док-контакт: вставьте устройство в паз док-разъема OnBeat aWake, чтобы оно прочно встало в док-контакт. - Page 27 приложения JBL AmpUp нажмите кнопку «Snooze», чтобы остановить сигнал на предварительно определенное время. Загрузить приложение JBL AmpUp можно на Apple App Store. Когда OnBeat aWake находится в режиме ожидания, можно нажать кнопку «Snooze», чтобы включить его. бЕСПрОвОДНаЯ ПЕрЕДаЧа ПОтОКОвОГО аУДИО ЧЕрЕЗ BLUETOOTH Для...
-
Page 28: Обновление Встроенного Программного Обеспечения
8500 Balboa Boulevard, Northridge, CA 91329 USA © HARMAN International Industries, Incorporated, 2012 г. Все права защищены. JBL является торговой маркой компании HARMAN International Industries, Incorporated, зарегистрированной в США и/или других странах. JBL OnBeat является торговой маркой компании HARMAN International Industries, Incorporated. - Page 29 DC In Aux In 2. Om du tänker använda din JBL OnBeat aWake med en annan ljudkälla, ansluter du den ena änden av en 3,5 mm stereokabel (medföljer ej) i OnBeat aWakes utgång för Audio-In, och ansluter den andra änden till ljudkällans ljudutgång eller till utgången för hörlurar.
-
Page 30: Reglage Och Indikatorer
Snooze-knapp Snooze Button Basportar: Ställ OnBeat aWake så att höljets baksida befinner sig minst 76 mm från en vägg eller en annan yta så att basportarna kan fungera korrekt. Dockingspår och dockingutgång: Ställ din enhet i OnBeat aWakes dockingspår så att... - Page 31 OnBeat aWake automatiskt källa till den Bluetooth-kompatibla enheten. Skärm: När en enhet är dockad i OnBeat aWake visar skärmen aktuell tid och en ikon visar den aktuella källan. Snooze-knappen: När du använder JBL AmpUp App i en dockad enhet, trycker du på...
- Page 32 8500 Balboa Boulevard, Northridge, CA 91329 USA © 2012 HARMAN International Industries, Incorporated. Med ensamrätt. JBL är ett varumärke som tillhör HARMAN International Industries, Incorporated, som registrerats i USA och/eller andra länder. JBL OnBeat är ett varumärke som tillhör HARMAN International Industries, Incorporated.
- Page 33 DC In Aux In 2. Hvis du vil bruge JBL OnBeat aWake sammen med en anden lydkilde, skal du tilslutte den ene ende af et 3,5 mm stereokabel (medfølger ikke) til Audio-indgangsstikket på JBL OnBeat aWake og tilslutte den anden ende til lydkildens lydudgang eller...
- Page 34 Display Screen Snooze-knap Snooze Button Basudgange: For at basudgangene kan fungere korrekt, skal du placere OnBeat aWake på en hylde eller et andet underlag, så dens bagside er mindst 76 mm fra væggen eller en anden overflade. Dockingrille og dockingstik: Placer din enhed i OnBeat aWakes dockingrille, så den...
- Page 35 Audio-indgangen, vil OnBeat aWake automatisk skifte kilde til den dockede enhed. Hvis du begynder at streame audio fra en parret Bluetooth-kompatibel enhed, mens du lytter til en anden kilde, vil OnBeat aWake automatisk skifte kilde til den Bluetooth-kompatible enhed.
- Page 36 8500 Balboa Boulevard, Northridge, CA 91329, USA © 2012 HARMAN International Industries, Incorporated. Alle rettigheder forbeholdes. JBL er et varemærke, der tilhører HARMAN International Industries, Incorporated, og er registreret i USA og/eller andre lande. JBL OnBeat er et varemærke, der tilhører HARMAN International Industries, Incorporated.
- Page 37 Apple App Store ダウンロードは、 にアクセス してください。 iPod Touch 注記:下記のアラーム機能は接続する iPhone iPad JBL AmpUp や 、 へ アプリのダウ ンロードが必要です。 接続 1. JBL OnBeat aWake の アダプターを、本体の 入力端子と使用可能な コンセントに接続し JBL OnBeat aWake ます。 の電源は自動でオンになります。クロック表示画面は、 秒間｢ ｣と表 iPod iPhone iPad 示した後に｢--:--｣を表示します。対応する や 、...
- Page 38 Docking Groove ドッキンググルーヴ Volume Up/Down 音量上/下ボタン Buttons Power Button Source Button ソースボタン 電源ボタン Display Screen 表示画面 Snooze Snooze Button (スヌーズ)ボタン 低音ポート : OnBeat aWake は、低音ポートが正しく機能できるように、本体キャビネットの背面を 76mm 壁や他の面から 以上離して設置してください。 ドッキンググルーヴとドックコネクター : iPod iPhone iPad や 、 は、ドックコネクターにしっかりと装 OnBeat aWake 着し、 のドッキンググルーヴに設置します。...
- Page 39 JBL AmpUp スヌーズボタンを押して、指定時間に設定されたアラームを停止できます。 アプリのダウ Apple App Store ンロードは、 にアクセスしてください。 OnBeat aWake がスタンバイモードのときは、スヌーズボタンを押して、電源をオンにすることも できます。 ワイヤレスストリーミング BLUETOOTH Bluetooth OnBeat aWake 対応デバイスから にオーディオをワイヤレスでストリーミングするには： 1. OnBeat aWake Bluetooth のソースボタンを押して、画面に アイコンを表示します。 2. Bluetooth OnBeat aWake Bluetooth アイコンが点滅した状態で は ペアリングモードになります。 OnBeat aWake Bluetooth Bluetooth 接続する 機器の...
- Page 40 • 販売代理店またはラジオ／テレビの専門技術者に相談します。 注意： 高周波電磁波放射への曝露 FCCのRF曝露に関する遵守要件に準じ、本機器は他のアンテナまたはトランスミッターとの併置もしくは 併用はできません。 注意： HARMAN Internationalの書面による明示的な許可なく改造または改変を行うと、装置を使用するユーザーの 権利が無効になることがあります。 HARMAN International Industries, Incorporatedは、このJBL ONBEAT AWAKEが1999/5/EC、ErP 2009/125/EC指令お よびRoHS 2011/65/EU指令の必須要件およびその他関連規定に準拠していることをここに宣言いたします。適合宣言 は当社ウェブサイトwww.jbl.comのサポートセクションからご覧いただけます。 HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA © 2012 HARMAN International Industries, Incorporated. 無断転載を禁ず。 JBL は、Harman International Industries, Incorporated の商標で、米国内およびその他の国で登録されています。...
- Page 41 참고: 아래에 설명된 알람 기능은 JBL AmpUp 앱에서만 지원됩니다. 연결 1. 장치의 DC 입력 커넥터와 전기가 들어 오는 AC 전원 콘센트에 JBL OnBeat aWake의 전원 공급 장치 케이블을 연결합니다. JBL OnBeat aWake가 자동으로 켜집니다. 시계 디스플레이 화면이 3초 동안 "On"(켜짐)으로 읽힌 다음 "--:--"로 표시됩니다. 장치를...
- Page 42 저음 포트: OnBeat aWake를 배치할 때는 OnBeat aWake의 외함 후면이 벽이나 다른 표면에서 최소 3"(76mm) 떨어지도록 하여 저음 포트가 제대로 작동할 수 있게 합니다. 독 그루브 및 독 커넥터: 장치를 OnBeat aWake의 독 그루브에 배치하여 독 커넥터에 단단하게 고정되도록 합니다.
- Page 43 1. 블루투스 아이콘이 디스플레이에 나타날 때까지 OnBeat aWake의 장치 선택 버튼을 누릅니다. 2. 장치를 연결 모드 상태로 둔 다음 블루투스 아이콘이 깜빡일 때까지 OnBeat aWake 의 장치 선택 버튼을 길게 누릅니다. 이렇게 하면 OnBeat aWake가 블루투스 연결 모드 상태로 전환됩니다. 장치의 블루투스 연결 메뉴를 사용하여 OnBeat aWake와...
- Page 44 설정 시계 밝기: OnBeat aWake가 켜져 있는 동안 스누즈 버튼을 눌러 시계 판독의 밝기를 세 가지 설정(밝음, 중간, 흐림) 중 하나로 조정할 수 있습니다. 단, 이 경우 오디오는 재생되지 않습니다. 시계 형식: 스누즈 버튼을 길게 누르면 시간이 12시간 형식과 24시간 형식 간에 전환되어...
