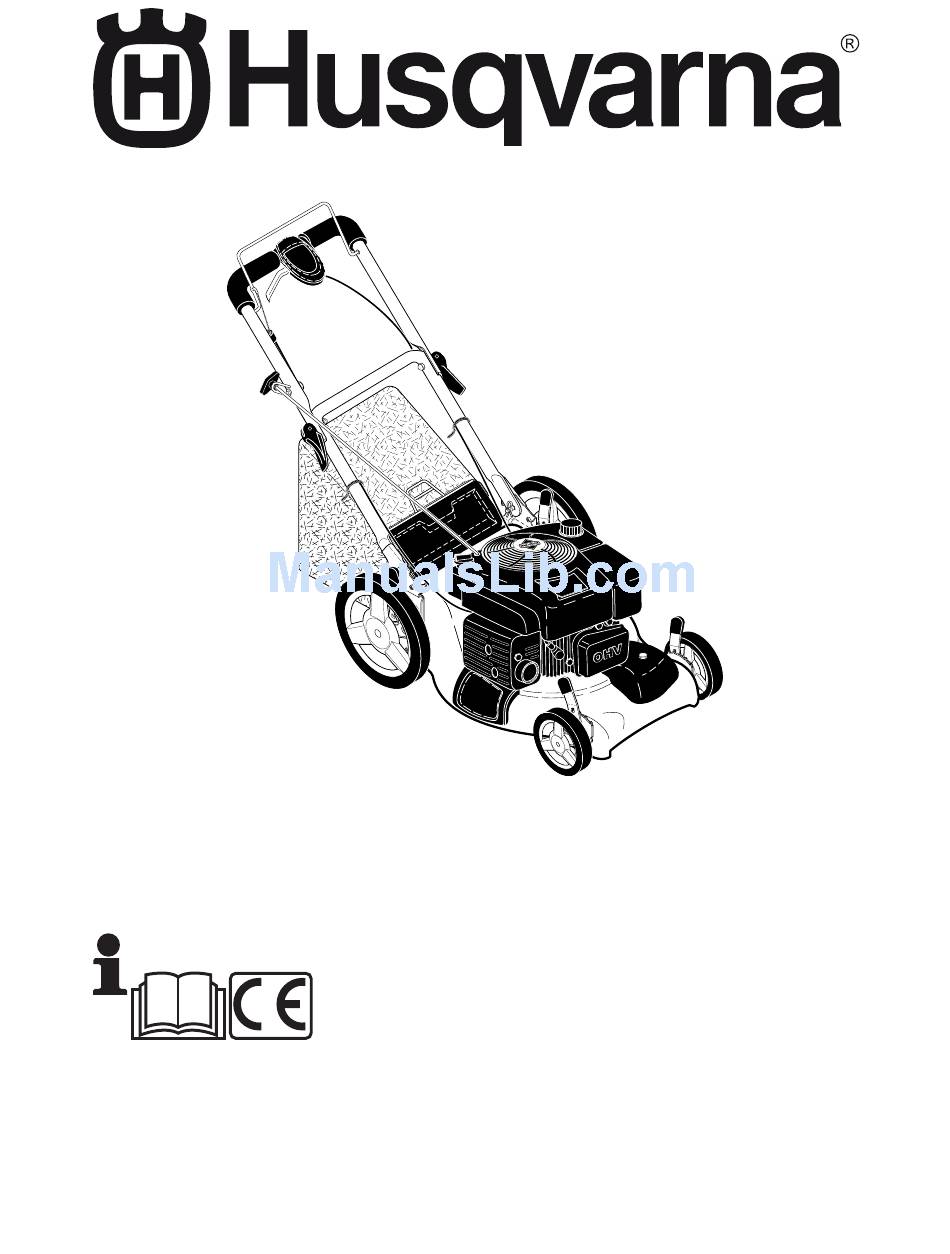

R 52SV L
Instruction manual
Please read these in struc tions care ful ly
and make sure you un der stand them
before using this ma chine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
Manuel d'instructions
Lisez très attentivement et soyez
certain de comprende ces in struc -
tions avant d'utiliser cette machine.
Manual de las instrucciones
Por favor lea cuidadosamente y
comprenda estas intrucciones
antes de usar esta maquina.
Instructieboekje
Lees deze instructies aandachtig
en zorg dat u ze begrijpt voordat
u deze machine gebruikt.
Manuale di istruzioni
Prima di utilizzare la macchina
leggete queste istruzioni con at-
tenzione ed accertatevi di averle
comprese bene.
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Husqvarna R52SVL
Summary of Contents for Husqvarna R52SVL
- Page 1 R 52SV L Instruction manual Please read these in struc tions care ful ly and make sure you un der stand them before using this ma chine. Anleitungshandbuch Bitte lesen Sie diese Anleitungen sorg- fältig durch und vergewissern Sie sich, daß...
-
Page 2: Table Of Contents
CONTENTS SAFETY RULES ... PAGE 3-8 TECHNICAL DATA ...9 OVERVIEW ...10 ASSEMBLY ...11-12 ADJUSTMENTS ...13-14 START AND STOP ...15-16 USE ...16-17 MAINTENANCE ...17-20 GENERAL INFORMATION ...20 INHALTSVERZEICHNIS SICHERHEITSREGELN ...SEITE 3-8 TECHNISCHE DATEN ...9 ÜBERSICHT ...10 MONTIEREN ...11-12 EINSTELLUNG ...13-14 START UND ABSTELLEN ...15-16 GEBRAUCH DES RASENMÄHERS .. -
Page 3: Assembly
Safe Operation Prac tic es for Pe des tri an-Controlled Rotary Lawnmowers IMPORTANT: This cutting machine is ca pa ble of am pu tat ing hands and feet and throwing objects. Failure to observe the following safety instructions could result in serious injury or death. Training •... -
Page 4: Betrieb
Sicherheitsvorkehrungen für Handgeführte Rasenmäher mit Rotationsklinge WICHTIG: Diese mähmaschine kann hände und füsse abtrennen und gegenstände mit hoher geschwin- digkeit schleudern. Nichtbeachtung der folgenden sicherheitsvorschriften könnte schwere oder tödliche verletzungen zur folge haben. I. Schulung • Die Anleitungen sorgfältig durchlesen. Mit den Bedien- ungselementen und der vorschriftsmäßigen Bedienung der Maschine vertraut machen. -
Page 5: Précautions D'utilisation
Mesures de sécurité d'utilisation d'une tondeuse à hélice horizontale à conducteur marchant ATTENTION: Cette tondeuse est capable d’amputer mains ou pieds et de projeter des objets. l’inobservation des règles de sécurité ci-dessous peut être la cause de blessures sérieuses voire mortelles. I. -
Page 6: Operación
Normas de funcionamiento seguro para cortacéspedes giratorios de pie IMPORTANTE: Esta maquina cortadora es capaz de amputar las manos y los pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir lesiones graves o la muerte. -
Page 7: Onderhoud En Opslag
Veilig werken met handbediende grasmaaimachines BELANGRIJK: Deze maaimachine kan handen en voeten amputeren en voorwerpen wegslingeren. Het niet opvolgen van deze veiligheidsinstructies kan ernstig of dodelijk letsel tot gevolg hebben. I. Training • Lees de instructies aandachtig. Zorg dat u vertrouwd bent met de bedieningselementen en het juiste gebruik van de ma chine. -
Page 8: Funzionamento
Misure operative di sicurezza per tosaerba controllate da pedoni ATTENZIONE: Questo trattorino tosaerba ha una potenza sufficiente ad amputare mani e piedi e a scagliare oggetti. La mancata osservanza delle seguenti istruzioni antinfortunistiche potrebbe causare lesioni gravi e persino il decesso della vittima. I. - Page 9 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent se trouver sur votre machine ou dans les publications fournies avec le produit.
-
Page 11: Montage
(1) CATCHER FRAME (2) VINYL BINDING (3) FRAME OPENING (1) RAHMEN FÜR DEN.GRASFANGBEUTEL (2) KUNSTSTOFFKAPPEN (3) RAHMENÖFFNUNG (1) CADRE DU COLLECTEUR (2) CRANS DE FIXATION (3) OUVERTURE DU CADRE (1) MARCO PARA EL COLECTOR DE HIERBA (2) GANCHOS DE PLASTICO (3) ABERTURA DEL MARCO (1) FRAME VOOR GRASVERGAARBAK... - Page 12 • Non trascinare il cestello sul terreno, onde evitare l'inutile usura del tessuto. To Attach Grass Catcher • The grass catcher is secured to the lawn mower housing when the rear door is low ered onto the grass catcher frame.
- Page 13 To Convert Mower FOR REAR BAGGING - • Grass catcher installed. FOR MULCHING - • Rear door (1) closed. FOR DISCHARGING - • Rear door (1) closed. • Discharge guard (2) installed. Umrüsten des Mäweks VERWENDEN DES HECK-GRASFÄNGERS - • Grasfänger montiert. KOMPOSTIEREN DES SCHNITTGUTES - •...
-
Page 14: Adjustments
Adjustment The handle can be set to different levels. Einstellung Der Griff ist in verschiedenen einstellbar. Reglage La guidon peut être réglée pour des hauteurs différentes. Ajuste El empuñadura puede ser ajustado a cinco alturas de distin- tas. Het instellen De hendel kan op verschillende maaihoogtes ingesteld. - Page 15 (1) UPPER HANDLE (2) BRAKE YOKE (3) STARTER HANDLE (1) OBERER FÜHRUNGSHOLM (2) BEDIENUNGSHEBEL (3) STARTHANDGRIFF (1) GUIDON SUPÉRIEUR (2) COMMANDE (3) POIGNÉE DE STARTER (1) MANILLAR SUPERIOR (2) MANDO (3) MANGO DE ARRANQUE (1) OVERSTE STUUR (2) BEDIENINGSHENDEL (3) STARTHENDEL (1) MANUBRIO SUPERIORE (2) COMANDO (3) MANIGLIA DI AVVIAMENTO...
- Page 16 Aandrijving • Het aan- (1) en uitschakelen (2) van de aandrijving geschiedt met de koppelingsbeugel bovenop het stuur. • Selecteer de rijsnelheid met de versnellingshendel (3). Hoe dichter de hendel naar de handgreep wordt ingedrukt, hoe sneller het voertuig zal rijden. Guida •...
-
Page 17: Maintenance
MAX 1/3 Au cours de la période de croissance intensive, coupez l'herbe au moins deux fois par semaine. Ne jamais couper plus de 1/3 de la hauteur de l'herbe, particulièrement en période de sécheresse. Tondez la première fois avec la tondeuse réglée sur une position haute de coupe. Vérifiez le résultat et abaissez ensuite à... - Page 18 Periódicamente Parar el motor para controlar el nivel de aceite del motor. Debe estar entre FULL y ADD. AVISO: la tapa tiene que estar bien puesta para que la indicación del nivel de aceite de la varilla sea correcta. Evitar rel- leno excesivo de aceite.
-
Page 19: Oil Drain Plug
(1) OIL DRAIN PLUG (1) ÖLABLASSSCHRAUBE (1) BOUCHON DE VIDANGE D'HUILE (1) TAPON DE DRENAJE PARA ACEITE (1) AFTAPPLUG OLIE (1) TAPPO DI SCARICO DELL'OLIO Change oil after each season or after 25 hours running time. Run the engine warm, remove the spark plug lead. Remove the drain plug from bottom of engine and drain oil. -
Page 20: Informaciones Generales
Après un certain temps, la vitesse de roulement peut diminuer. Veuillez l’ajuster de cette façon: • Tournez le écrou (1) situé en dessous du châssis pour tendre le câble d'entraînement. La vitesse de roulement devrait augmenter. Si la vitesse de roulement demeure inchangée, la courroie du système d’entraînement est usée et doit être remplacée.
