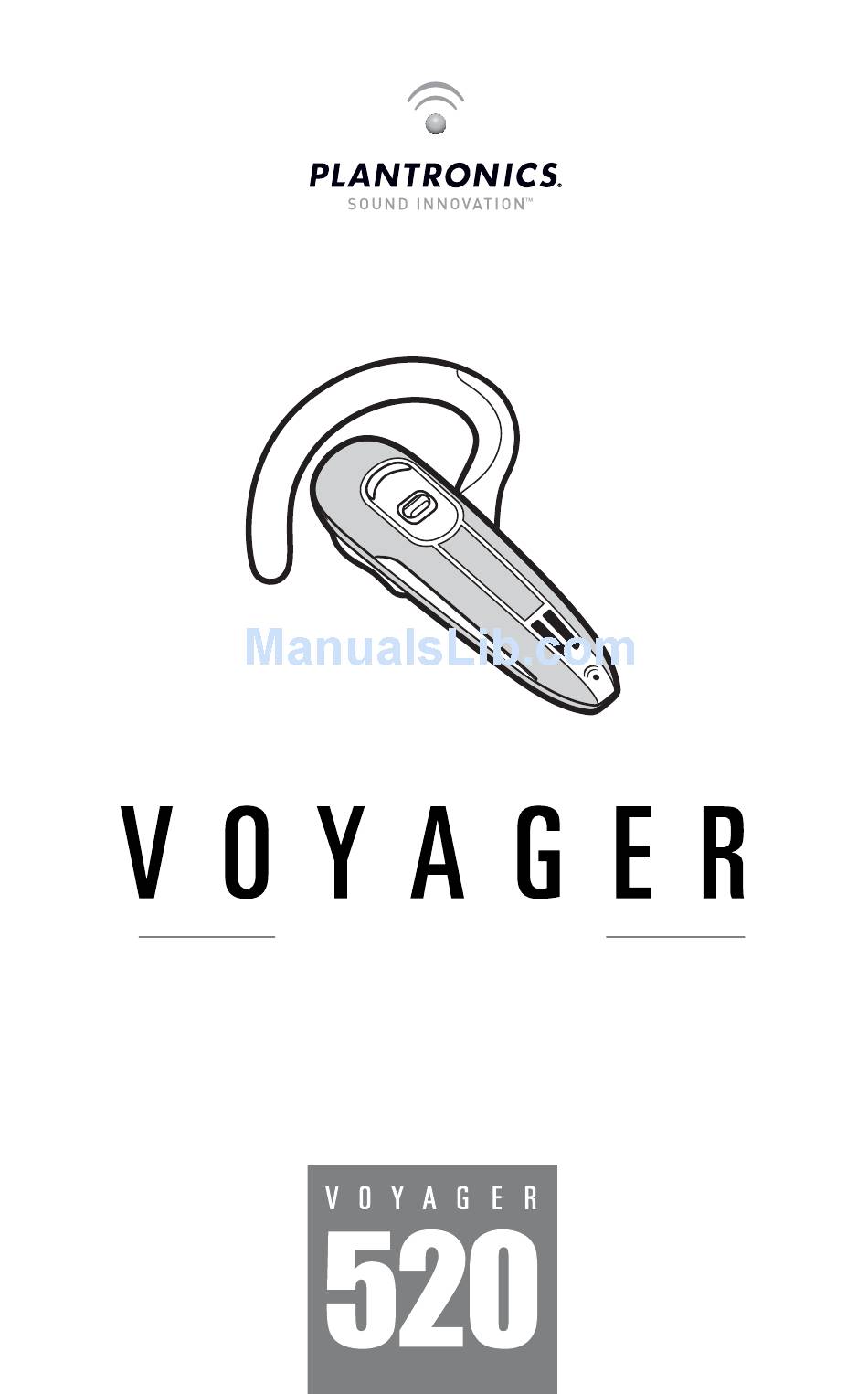

TABLE OF CONTENTS Welcome What is Bluetooth? Package Contents & Features Charging Pairing Proper Fit Headset Controls Indicators Range Hands-Free Features Multipoint Accessories Available for purchase Troubleshooting Product Specifications Technical Assistance Plantronics Voyager 520...
WELCOmE Thank you for choosing the Plantronics Voyager™ 520 headset. To get the most from your new headset, we recommend that you take the following steps: Please refer to the separate Safety Instructions booklet for important product safety information prior to installation or use.
Do not use your headset while it is connected to the charger. CHECK THE CHarGE LEvEL When you turn on the headset, the indicator flashes red to show the charge level. Red Flashes Battery Level Less than 1/3 full 1/3 to 2/3 full More than 2/3 full Plantronics Voyager 520...
To see a demo of the pairing process, visit www.plantronics.com/EasyToPair. QUICKPaIr™ TECHNOLOGy Your new headset includes Plantronics QuickPair technology to simplify the Bluetooth setup process. The first time you turn your headset on, your headset automatically enters pairing mode for 10 minutes. Once paired successfully, your headset stays on for instant use.
Search > 520Plantronics. See your phone’s user guide for more information. When prompted for the password, enter 0000. When pairing is successful, the indicator on your headset flashes blue. Your headset is now connected and ready to use. Plantronics Voyager 520...
Rotate the headset so that the speaker rests comfortably in your ear. Align the microphone with the corner of your mouth. TIP: Callers can hear you best when you point the microphone towards the corner of your mouth. Plantronics Voyager 520...
WARNING: Do not use headphones/headsets at high volumes for an extended period of time. Doing so can cause hearing loss. Always listen at moderate levels. See www.plantronics.com/ healthandsafety for more information on headsets and hearing. Transfer a call Press and hold the call control button until you hear a from the headset long low tone.
Page 10
To quickly re-connect to your recently used device that is within range, briefly press the call control button. • To cancel an outgoing call, briefly press the call control button. • If your phone supports voice dialling see Hands-Free Features on page 12 for instructions. Plantronics Voyager 520...
30 seconds. If you move back in range later, you can manually reconnect by pressing the call control button. NOTE: Audio quality is also dependent upon the device with which the headset is paired. Plantronics Voyager 520...
Reject a call When your headset rings, press and hold the call control button for about 2 seconds until you hear 1 low tone. TIP: When you reject a call the caller goes to voice mail. Plantronics Voyager 520...
Plantronics Voyager 520 supports multipoint technology, which allows you to switch between two different Bluetooth audio devices. This enables you to use one headset between two different phones. PaIr aNOTHEr Bluetooth dEvICE Repeat the pairing steps with the new device. See “Subsequent Pairing”...
ACCESSOriES AvAiLABLE FOr PurChASE USb charging cable model # 69519-01 vehicle power charger model #69520-01 vent clip cradle model #72323-01 To order, please contact your Plantronics supplier or go to www.plantronics.com. Plantronics Voyager 520...
Bluetooth device. Your headset battery is drained. Charge your battery. See “Charging” on page 5. The listening volume is too low. Push the call control but- ton up to increase the sound you hear in the headset. Plantronics Voyager 520...
1.5 hours per day. TEChNiCAL ASSiSTANCE The Plantronics Technical Assistance Center (TAC) is ready to assist you. Visit us on the web at www.plantronics.com/support. You can also call the Technical Assistance Center for accessibility information: 866-363-BLUE (2583).
시작 Plantronics Voyager™ 520 헤드셋을 구입해 주셔서 감사합니다. 새로 구입하 신 헤드셋의 기능과 성능을 최대한 활용할 수 있도록, 다음 절차를 따를 것을 권 장합니다. 제품을 설치 또는 사용하기 전에 별도 제공된 안전 지침서를 읽고 중요한 제품 안전 정보를 참고하십시오. 지원이 필요한 경우 다음을 수행하십시오. 31페이지의 “문제 해결” 섹션에 나와 있는 “문제 해결” 절차를 수행하십시 • 오. www.plantronics.com/support를 방문하여 Plantronics 기술 지원 센터로 문 • 의하십시오. 최적의 서비스 및 기술 지원을 제공할 수 있도록 www.plantronics.com/ productregistration을 방문하여 온라인으로 헤드셋을 등록해 주십시오. 추가 도움말, 서비스 또는 지원 정보는 www.plantronics.com/warranty를 방문 하십시오. 참고: 제품을 반품하려는 경우 기술 지원 센터에 먼저 문의하십시오. Bluetooth 란? Bluetooth 무선 기술은 전선 대신 단거리 무선 주파수를 이용해 장치간에 상호 통신을 제공하는 방법입니다. 두 대의 Bluetooth 장치 모두 Bluetooth 기능이 켜 져 있고, 통신 범위 내에 있으며 그리고 두 장치를 연결하는 신속한 “핸드셰이크” 절차라고 할 수 있는 페어링이 이루어졌을 때 통신할 수 있습니다. Bluetooth 통신 범위는 최대 10미터입니다. 벽이나 전자 장치 같은 장애물로 인 해 간섭이 발생하거나 효과적인 통신 범위가 줄어들 수 있습니다. 최적의 성능이 발휘되도록 헤드셋과 휴대폰을 신체의 같은 방향(신체의 오른쪽 또는 왼쪽)에 두 십시오. Plantronics Voyager 520...
패키지 내용물 및 기능 통화 컨트롤 버튼 윈드 스크린 조절 가능 귀걸이 이어 팁 충전용 잭 잡음 제거 마이크 AC 충전기 100-240V 데스크톱 충전 크래들 Plantronics Voyager 520...
Page 21
충전 헤드셋을 처음 사용하기 전에 헤드셋을 최소 1시간 정도 충전합니다. 헤드셋을 완전히 충전하려면 약 2시간이 소요됩니다. 헤드셋을 충전하는 동안 표시등이 적색으로 켜지며 완전히 충전되면 표시등이 꺼집니다. 다음과 같은 두 가지 방법으로 헤드셋을 충전할 수 있습니다. AC 충전기를 이용하여 전원 콘센트에 직접 연 • 결합니다. 데스크톱 충전 크래들과 AC 충전기를 함께 사 • 용합니다. 충전 크래들을 뒤집은 다음 커버를 밀어서 뺍니다. AC 충전기 케이블을 충전 크래들에 끼웁니 다. 충전 크래들 커버를 다시 제자리에 끼웁니다. AC 충전기를 전원 콘센트에 꽂습니다. 헤드셋을 충전 크래들에 넣습니다. 경고: 헤드셋이 충전기에 연결되어 있는 동안은 헤드셋을 사용하지 마십시오. 충전 상태 확인 헤드셋이 켜질 때 표시등이 적색으로 깜박이며 헤드셋의 충전 상태를 나타냅니다. 적색 깜박임 배터리 충전 상태 1회 1/3 미만 2회 1/3~2/3 3회 2/3 이상 충전됨 Plantronics Voyager 520...
페어링 페어링은 헤드셋을 휴대폰에 연결하는 과정입니다. 헤드셋을 처음 사용하기 전 에 헤드셋을 Bluetooth 휴대폰과 페어링해야 합니다. 일반적으로 헤드셋과 휴대 폰은 한 번만 페어링하면 됩니다. QuiCkPAir™ 기술 본 헤드셋에는 Plantronics QuickPair 기술이 적용되어 Bluetooth 설치 절차가 간 단합니다. 헤드셋을 처음 켜면 헤드셋이 10분 동안 자동으로 페어링 모드를 시작 합니다. 페어링이 성공하면 즉시 헤드셋을 사용할 수 있습니다. 10분이 지나도 페어링이 성공하지 못하면 헤드셋의 전원이 자동으로 꺼집니다. 헤드셋을 다시 켜면 헤드셋은 Bluetooth 휴대폰과 성공적으로 페어링이 이루어 질 때까지 자동으로 페어링 모드 상태가 됩니다. 최초 사용 시 헤드셋 페어링 절차: 휴대폰의 Bluetooth 기능을 켭니다. 참고: 대부분의 경우, 설정/도구 > 연결 > Bluetooth > 켬 메뉴를 선택합니다. 자세한 내용은 해당 휴대폰의 사용 설명서를 참조하십시오. 통화 컨트롤 버튼을 잠시 동안 누르고 있으면 헤드셋이 켜집니다. (헤드셋이 켜 졌으며 페어링 모드로 들어간 경우 표시등이 적색, 청색 교대로 깜박입니다.) 참고: 표시등이 적색, 청색 교대로 깜박이지 않으면 헤드셋을 켤 때와 같은 방 식으로 통화 컨트롤 버튼을 눌러서 헤드셋을 끄십시오. 그리고 표시등이 적색, 청색으로 깜박일 때까지 통화 컨트롤 버튼을 다시 누르고 계십시오. 휴대폰에서 해당 명령을 사용하여 헤드셋을 검색하십시오. 참고: 대부분의 경우, 설정/도구 > 연결 > Bluetooth > 검색 > 520Plantronics 메 뉴를 선택합니다. 자세한 내용은 해당 휴대폰의 사용 설명서를 참조하십시오. 암호 키를 입력하라는 메시지가 나타나면 “0000”을 입력합니다. 페어링이 성공하면 헤드셋의 표시등이 청색으로 깜박입니다. 이제 헤드셋이 휴 대폰에 연결되어 사용할 준비가 되었습니다. Plantronics Voyager 520...
Page 23
추후 페어링 헤드셋을 다른 장치와 페어링한 적이 있거나 헤드셋 페어링이 잘 이루어지지 않을 경우 다음 절차를 수행하십시오. 휴대폰의 Bluetooth 기능을 켭니다. 참고: 대부분의 경우, 설정/도구 > 연결 > Bluetooth > 켬 메뉴를 선택합니 다.자세한 내용은 해당 휴대폰의 사용 설명서를 참조하십시오. 우선 헤드셋을 끕니다. 통화 컨트롤 버튼을 누른 상태에서 표시등이 적색으로 변 했다가 꺼지는 것을 확인하십시오. 헤드셋을 다시 켭니다. 통화 컨트롤 버튼을 누른 상태에서 표시등이 적색과 청 색으로 깜박이기 시작하는 것을 확인하십시오. 이제 헤드셋이 페어링 모드로 들 어갑니다. 휴대폰에서 해당 명령을 사용하여 헤드셋을 검색하십시오. 참고: 대부분의 경우, 설정/도구 > 연결 > Bluetooth > 검색 > 520Plantronics 메뉴를 선택합니다. 자세한 내용은 해당 휴대폰의 사용 설명서를 참조하십 시오. 암호 키를 입력하라는 메시지가 나타나면 “0000”을 입력합니다. 페어링이 성공하면 헤드셋의 표시등이 청색으로 깜박입니다. 이제 헤드셋이 휴 대폰에 연결되어 사용할 준비가 되었습니다. Plantronics Voyager 520...
올바른 착용 귀걸이를 세웁니다. 왼쪽 귀에 착용하려면 귀걸이를 오른쪽으로 돌리고 오른쪽 귀에 착용하려면 왼쪽으로 돌리십시오. 오른쪽 왼쪽 귀걸이를 귀 뒤에 겁니다. 헤드셋을 회전하여 스피커를 귓속에 편안하게 집어넣습니다. 마이크가 입쪽을 향하게 하십시오. 참고: 마이크가 입쪽을 향하고 있을 때 음성이 가장 선명하게 전달됩니다.. Plantronics Voyager 520...
헤드셋 컨트롤 작동 절차 헤드셋 켜기 표시등이 청색으로 켜질 때까지 통화 컨트롤 버튼을 누르 고 계십시오. 그리고 나면 표시등이 최대 3회까지 적색으 로 깜박이며 배터리 충전 상태를 표시합니다. 자세한 내용은 21페이지에 있는 “충전 상태 확인”을 참조 하십시오. 헤드셋 끄기 표시등이 적색으로 켜질 때까지 통화 컨트롤 버튼을 누르 고 계십시오. 전원이 꺼지면 헤드셋의 표시등도 같이 꺼 집니다. 통화 응답 통화 컨트롤 버튼을 짧게 누릅니다. 통화 거부 통화를 거부하려면 통화 컨트롤 버튼을 2초간 누릅니다. 통화 종료 통화 컨트롤 버튼을 짧게 누릅니다. 전화 걸기 사용하는 휴대폰에 번호를 입력하고 통화 버튼을 누르면 전화가 자동으로 헤드셋에 전송됩니다. 볼륨 조절 통화 컨트롤 버튼을 위로 밀면 청취 볼륨이 커지고 아래로 밀면 청취 볼륨이 작아집니다. 페이지에 있는 볼륨에 대한 경고 사항을 참조하십시오. 경고: 장시간 동안 높은 볼륨에서 헤드폰/헤드셋을 사용 하지 마십시오. 청력이 손상될 수 있습니다. 항상 적절한 청취 수준을 유지하십시오. 헤드셋 및 청력에 대한 자세 한 내용은 www.plantronics.com/healthandsafety를 방문 하십시오. Plantronics Voyager 520...
Page 26
헤드셋에서 휴대 낮은 톤이 길게 들릴 때까지 통화 컨트롤 버튼을 누르고 폰으로 통화 전환 계십시오. 휴대폰에서 헤드 통화 컨트롤 버튼을 짧게 누릅니다. 셋으로 통화 전환 참고 헤드셋 착용 시 전원이 켜질 때 올라가는 톤이 들리며 전원이 꺼질 때는 내려가 • 는 톤이 들립니다. 통화 수신 시 헤드셋 벨이 울리기 전에 휴대폰 벨이 먼저 울릴 수도 있습니다. • 헤드셋에서 벨이 울릴 때까지 기다렸다가 헤드셋의 통화 컨트롤 버튼을 눌러 통화에 응답합니다. 최고의 성능이 발휘되도록 헤드셋과 같은 방향(신체의 오른쪽 또는 왼쪽)에 휴 • 대폰을 두십시오. 통신 범위 내에 있는, 최근 사용한 장치에 다시 신속하게 연결하려면 통화 컨트 • 롤 버튼을 짧게 누르십시오. 발신 통화를 취소하려면 통화 컨트롤 버튼을 짧게 누르십시오. • 음성 다이얼링을 지원하는 휴대폰을 사용하는 경우 28페이지에 있는 핸즈프리 • 기능 을 참조하십시오. Plantronics Voyager 520...
청색 깜박임 낮은 톤 1회 전원 켜기 청색 올라가는 톤 2초간 대기 청색 깜박임 매 10초 없음 부재 중 전화 보라색 깜박임 없음 매 10초 도달 범위를 벗 없음 높은 톤 1회 어남 도달 범위 회복 청색 깜박임 1회 낮은 톤 1회 끄기 적색 내려가는 톤 4초간 참고: 부재 중 통화 상태 표시등을 다시 설정하려면 통화 컨트롤 버튼을 한 번 누릅니다. 범위 연결 상태를 유지하려면 헤드셋이 Bluetooth 장치에서 10미터 이상 떨어지지 않 게 하십시오. 헤드셋과 장치 간에 장애물이 있으면 간섭이 발생할 수도 있습니 다. 최적의 성능이 발휘되도록 헤드셋과 휴대폰을 신체의 같은 방향(신체의 오른 쪽 또는 왼쪽)에 두십시오. 도달 범위에서 벗어나면 음질이 떨어지게 됩니다. 도달 범위에서 벗어나 연결이 끊어지면 헤드셋에서 높은 톤이 들립니다. 30초가 지나면 헤드셋에서 다시 연결 을 시도합니다. 나중에 다시 범위 내로 돌아오게 되면 통화 컨트롤 버튼을 눌러 수동으로 연결할 수 있습니다. 참고: 음질은 헤드셋과 페어링하는 장치에 따라 달라질 수도 있습니다. Plantronics Voyager 520...
핸즈프리 기능 휴대폰과 무선 서비스 제공업체에서 핸즈프리 작동을 지원하면 다음 기능을 사 용할 수 있습니다. 작동 절차 최근 통화 번호 재다 통화 컨트롤 버튼을 2번 누릅니다. 누를 때마다 높 이얼 은 톤이 들립니다. 음성 다이얼링 헤드셋이 켜진 상태에서 낮은 톤이 한 번 들릴 때까 지 통화 컨트롤 버튼을 약 2초간 누르고 계십시오. 통화 거부 헤드셋 벨이 울릴 때 낮은 톤이 한 번 들릴 때까지 통화 컨트롤 버튼을 약 2초간 누르고 있습니다. 참고: 통화를 거부하면 발신자는 음성 메일로 안내됩니다. Plantronics Voyager 520...
멀티포인트 Plantronics Voyager 520은 멀티포인트 기술을 지원합니다. 멀티포인트 기술은 2대의 서로 다른 Bluetooth 오디오 장치 간 전환을 가능하게 합니다. 따라서 하나 의 헤드셋으로 2대의 서로 다른 휴대폰에 전환하여 사용할 수 있습니다. 다른 Bluetooth 장치와 페어링 새 장치에 대해 페어링 절차를 반복합니다. 자세한 내용은 23페이지에 있는 “추 후 페어링”을 참조하십시오. 통화 시작 헤드셋은 최근에 사용한 장치에서 통화를 시작합니다. 두 번째 휴대폰을 사용하 려면 두 번째 휴대폰의 컨트롤을 사용하여 통화를 시작합니다. 두 번째 휴대폰이 헤드셋과 연결됩니다. 통화 응답 각 휴대폰에서 수신하는 전화가 헤드셋을 통해 울립니다. 통화에 응답하려면 통화 컨트롤 버튼을 한 번 누르십시오. • 통화 중 다른 장치에서 통화 응답 두 번째 통화에 응답하려면 첫 번째 통화를 종료해야 합니다. 헤드셋에서 통화를 하는 동안 다른 통화를 대기 상태로 전환하는 기능은 없습니다. 통화 컨트롤 버튼을 눌러 현재 통화를 종료합니다. 그리고 통화 컨트롤 버튼을 • 다시 눌러 다른 휴대폰의 전화에 응답합니다. 경고음이 울릴 때까지 기다린 다음, 통화 컨트롤 버튼을 다시 눌러 두 번째 통 • 화에 응답합니다. 두 번째 통화에 응답하도록 선택하지 않고 두 번째 장치에서 음성 메일을 설정한 경우 통화가 음성 메일로 넘어갑니다. Plantronics Voyager 520...
문제 해결 문제 해결 방안 내 헤드셋이 휴대폰과 헤드셋이 완전히 충전되었는지 확인하십시오. 작동하지 않습니다. 헤드셋이 사용할 휴대폰과 페어링되어 있는지 확인하십 시오. 휴대폰에서 메뉴를 선택할 때 헤드셋이 페어링 모드에 있 지 않았습니다. 22페이지에 있는 “페어링”을 참조하십시 오. 휴대폰에서 메뉴를 잘못 선택했습니다. 22페이지에 있는 “페어링”을 참조하십시오. 휴대폰에서 헤드셋을 휴대폰과 헤드셋의 전원을 껐다가 다시 켠 다음 22페이지 검색하지 못했습니다. 의 페어링 절차를 반복하십시오. 암호 키를 입력할 수 휴대폰과 헤드셋의 전원을 껐다가 다시 켠 다음 22페이지 없습니다. 의 페어링 절차를 반복하십시오. 발신자 목소리/발신음 헤드셋 전원이 켜져 있지 않습니다. 톤이 울리거나 표시등 을 들을 수 없습니다. 이 청색으로 켜질 때까지 통화 컨트롤 버튼을 약 2초 동안 누르십시오. 헤드셋이 범위를 벗어났습니다. 헤드셋을 휴대폰 또는 장치에 가깝게 이동하십시오. Bluetooth 헤드셋 배터리가 소모되었습니다. 배터리를 충전하십시 오. 21페이지에 있는 “충전”을 참조하십시오. 청취 볼륨이 너무 작습니다. 통화 컨트롤 버튼을 위로 밀면 헤드셋의 청취음이 높아집니다. Plantronics Voyager 520...
제품 사양 통화 시간* 배터리 수명 최대 8시간 대기 시간* 배터리 수명 최대 180시간 충전 시간 완전 충전 시 2시간 소요 통화 범위 최대 10미터 헤드셋 무게 16그램 전원 요구 사항 배터리 유형 리튬 이온 폴리머 보관 및 사용 온도 10C ~ 40C 버전 Bluetooth 2.0 Bluetooth 프로파일: 휴대폰 통화를 위한 헤드셋 프로파일(HSP) 휴대폰 통화 및 작동을 위한 핸즈프리 프로파일 (HFP) * 성능은 사용하는 장치에 따라 달라질 수 있습니다. 헤드셋은 매일 평균 1.5시간 통화를 기 준으로 충전 없이 최대 4일간 작동할 수 있습니다. 기술 지원 기술 지원은 Plantronics 기술 지원 센터 (TAC) 1 831 426 5858 (opt. 7, x5538) 에서 받을 수 있습니다. 웹 사이트 www.plantronics.com/support를 방문하십시오. 접근성 정보에 대해서도 기술 지원 센터에 기술 지원 센터에 문의하십시오. Plantronics Voyager 520...
