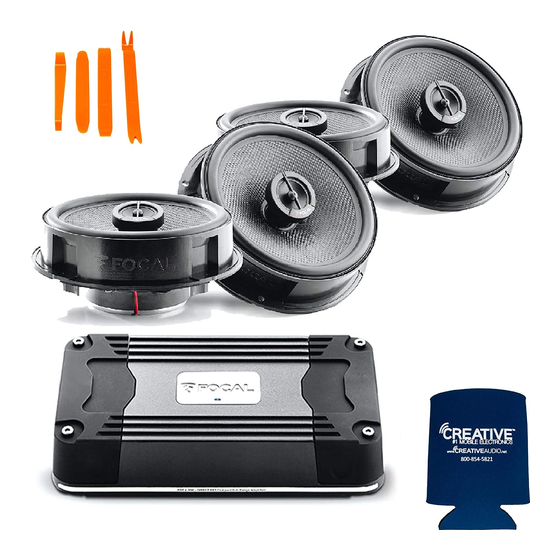

INTEGRATION IFVW GOlF 6
U s e r m a n u a l
English version
Thank you for choosing Focal and for sharing our passion for the "Spirit of Sound". Designed using the latest
technology, these speakers integrate Focal's perfectionist believes, developing products with high power handling,
and unrivalled sound quality. To obtain the best results from this product, we recommend that you follow carefully
all the information contained in this user's manual. If not correctly followed, any fault observed may not be covered
by the guarantee.
Warning
Continuous listening at high sound level (above 110dB) can durably damage your hearing.
Listening above 130dB can damage your hearing permanently.
The Focal guarantee only applies if the enclosed guarantee card
is returned to us within 10 days of purchase.
Important recommendations
Before attempting any installation work, it is very important to check how much space is available
to fit the speakers into the vehicle.
Key points:
• Ensure the speaker is clean from debris and metallic particles that maybe attached (especially after drilling).
• Clean before mounting the speakers.
Français page 6

Advertisement

loading
Need help?

Need help?

Do you have a question about the INTEGRATION IFVW GOlF 6 and is the answer not in the manual?

Questions and answers

Related Manuals for Focal INTEGRATION IFVW GOlF 6

Summary of Contents for Focal INTEGRATION IFVW GOlF 6

  • Page 1 U s e r m a n u a l English version Thank you for choosing Focal and for sharing our passion for the “Spirit of Sound”. Designed using the latest technology, these speakers integrate Focal’s perfectionist believes, developing products with high power handling, and unrivalled sound quality.
  • Page 2 INTEGRATION IFVW GOlF 6 U s e r m a n u a l IFVW Golf 6 installation Installation 100% dedicated to Golf 6 in less than an hour (Golf is a trademark of Volkswagen ® ® Watch the demonstration video: www.focal.com/fr/ifvwgolf6-video-install - This kit has been designed for installation in a Volkswagen Golf 6 (3/5-door).
  • Page 3 INTEGRATION IFVW GOlF 6 U s e r m a n u a l Dismantling the door panel and installing the speaker. Dismantle to gain access to the screws.
  • Page 4 INTEGRATION IFVW GOlF 6 U s e r m a n u a l Remove the 4 torx head screws.
  • Page 5 INTEGRATION IFVW GOlF 6 U s e r m a n u a l Dismantle the door panel (using the FOCAL tool provided). Remove the door panel. Dismantle the door controls. Remember to reconnect the door cable after installation.
  • Page 6 INTEGRATION IFVW GOlF 6 U s e r m a n u a l Disconnect the connector plugs (window switches, multiplexer, outside rear-view mirror…).
  • Page 7 INTEGRATION IFVW GOlF 6 U s e r m a n u a l Disconnect the original speaker connector. Drill out the original rivets (x4 per woofer). Separate the speaker from its mounting (using the Use the drill bit provided with the IFVW Golf 6 kit.
  • Page 8 INTEGRATION IFVW GOlF 6 U s e r m a n u a l Assemble the Focal speaker using the rivets provi- Reconnect the Focal speaker (equipped with VW ded with the kit. connector). Warning: use riveting pliers with a long enough headpiece to avoid damaging the speaker.
  • Page 9 Dismantle the original tweeter mounting (using the Remove the two plastic clips from the original part. Focal tool provided). Place the two plastic clips onto the Focal tweeter mounting. Remove the rubber washer from the tweeter moun- Place the rubber washer onto the door frame.
  • Page 10 INTEGRATION IFVW GOlF 6 U s e r m a n u a l Reassemble the Focal tweeter mounting and reconnect (equipped with VW connector).
  • Page 11 Nous vous remercions d’avoir choisi les kits Intégration Séparés et de partager avec nous notre philosophie "the Spirit of Sound". Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements Focal en matière de conception de haut-parleurs pour l’obtention d’un son puissant et de très haute qualité. Afin d’exploiter toutes leurs performances, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour pouvoir vous y...
  • Page 12 Installation 100 % dédiée à la Glof 6 en moins d'une heure (Golf 6® est une marque de Volkswagen®). La preuve en vidéo : www.focal.com/fr/ifvwgolf6-video-install - Ce kit a été développé pour un montage dans une Volkswagen Golf 6 (3/5 portes) - Les composants de ce kit dédié...
  • Page 13 INTEGRATION IFVW GOlF 6 M a n u e l d ' u t i l i s a t i o n Démontage de la portière et installation du haut-parleur Démontage pour accès aux vis.
  • Page 14 INTEGRATION IFVW GOlF 6 M a n u e l d ' u t i l i s a t i o n Démontage des 4 vis torx.
  • Page 15 INTEGRATION IFVW GOlF 6 M a n u e l d ' u t i l i s a t i o n Démontage de la garniture (à l’aide de l’outil Focal livré). Dépose de la garniture. Démontage de l'ouverture de la portière.
  • Page 16 INTEGRATION IFVW GOlF 6 M a n u e l d ' u t i l i s a t i o n Débranchement des prises des connecteurs (lèves vitres multiplexage, rétroviseur ...)
  • Page 17 INTEGRATION IFVW GOlF 6 M a n u e l d ' u t i l i s a t i o n Débranchement le connecteur du haut-parleur. d’origine. Perçage des rivets d'origine (x4 par woofer). Désolidarisation du haut-parleur de son support (à...
  • Page 18 INTEGRATION IFVW GOlF 6 M a n u e l d ' u t i l i s a t i o n Remontage du haut-parleur Focal (à l'aide des rivets Branchement du haut-parleur Focal (équipé du fournis). connecteur VW) Attention : Utiliser une pince à...
  • Page 19 Démontage du support du tweeter d’origine (à l’aide Récupération des deux agrafes plastiques de la de l’outil Focal livré) pièce d'origine. Repositionnement des deux agrafes plastiques sur le support du tweeter Focal. Récupération de la rondelle caoutchouc du support Repositionnement de la rondelle caoutchouc sur la tweeter.
  • Page 20 INTEGRATION IFVW GOlF 6 M a n u e l d ' u t i l i s a t i o n Remontage du support de tweeter focal et rebranchement de celui-ci (équipé du connecteur VW)
  • Page 21 Condiciones de la garantía Todos los altavoces Focal están cubiertos por la garantía extendida por el distribuidor oficial de Focal de su país Su distribuidor le proporcionará detalles concernientes a las condiciones de la garantía. La cobertura de la garantía alcanza por menos hasta la concedida por la garantía legal en vigor en el país en donde se emitió...
  • Page 22 Por favor, contribuya Vd. también en la conservación del ambiente en que vivimos. Deres Focal-JMlab-produkt er designet og fremstillet med materialer og komponenter af høj kvalitet, som kan recycles og genbruges. Dette symbol betyder, at elektriske og elektroniske apparater skal bortskaffes adskilt fra det almindelige husholdningsaffald, når de ikke længere bruges.
  • Page 23 Focal-JMlabs produkter har konstruerats och tillverkats av högkvalitativa material och komponenter som kan återvinnas och återanvändas. Symbolen innebär att uttjänade elektriska och elektroniska apparater måste tas om hand separerat från hushållsavfallet. Lämna apparaten på kommunens insamlingsställen eller återvinningscentraler. Hjälp oss att skydda vår miljö.
  • Page 24 - Для лучшего звучания высоких частот установите твитер в треугольники зеркал заднего вида, либо стойки лобового стекла, либо в верхней части панели приборов. - Для того, чтобы ваша аудиосистема воспроизводила мощные басы, дополните её сабвуфером и усилителем FOCAL. При подключении к сабвуферу обязательно включите фильтр низких частот (LPF – Low Pass Filter – пропускающий...
  • Page 25 ГАРАНТИЯ FOCAL Продавец продает Покупателю товар, одновременно предоставляя полную информацию о данном товаре в месте приобретения товара в полном соответствии с Законом РФ «О ЗАЩИТЕ ПРАВ ПОТРЕБИТЕЛЕЙ», в чем Покупатель расписался под настоящим гарантийным обязательством. Продавец гарантирует, что купленный товар является работоспособным, не содержит выявленных механических...

  • Page 26: Garantie France

    Garantie France Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l’adresse suivante : Focal-JMlab - BP 374 - 108, rue de l’Avenir - 42353 La Talaudière cedex - FRANCE Il est maintenant possible d’enregistrer son produit en ligne : www.focal.com/garantie...

  • Page 27: International Guarantee

    International guarantee For the validation of the Focal guarantee, send back this sheet within 10 days to the following address: Focal-JMlab - BP 374 - 108, rue de l’Avenir - 42353 La Talaudière cedex - FRANCE Now it's possible to register on line : www.focal.com/warranty...
