- Page 1 Model WH20 User Guide ©2005, Shure Incorporated Printed in U.S.A. 27G3078 (Rev. 7)
-
Page 2: Variedades De Modelos

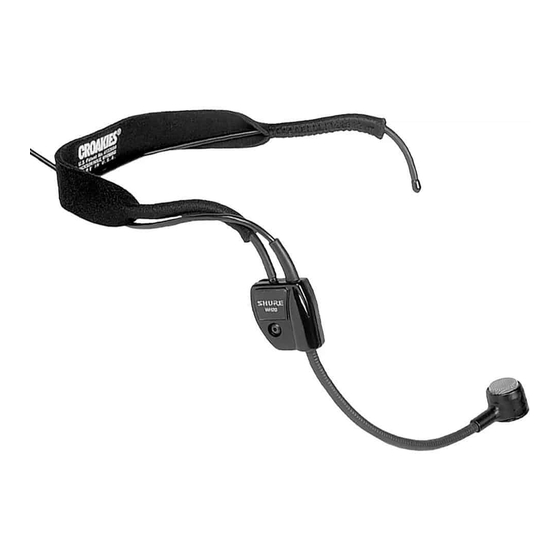

La cinta elástica incorporada fija la diadema firmemente a la cabeza. La cinta, el alambre de so- porte para la cabeza y el cuello de cisne pueden ajustarse para acomodarse a cualquier tamaño o forma de cabeza. El WH20 se suministra con un paravientos y una pinza para la vestimenta. CARACTERISTICAS •... - Page 3 USO DEL MICROFONO DE CABEZA COLOCACION DEL MICROFONO FIGURA 2 FIGURA 3 AJUSTE DEL MICROFONO DE CABEZA • Si el micrófono de cabeza se siente flojo o incómodo, doble cuidadosamente los extremos del alambre para que quede más ajustado o suelto (Figura 4A). El ángulo de las orejeras del alam- bre de soporte también puede necesitar ajuste (Figura 4B).
- Page 4 La pinza para la ropa con resorte que se suministra fija el cable del micrófono a la ropa del usuario para evitar que el mismo se enrede cuando el usuario se mueve. Conecte el WH20 a la entrada del micrófono de un emisor inalámbrico o a una entrada equilibrada para micrófono en un sistema por cable.
-
Page 5: Especificaciones
4. Deslice la cinta elástica alrededor del alambre de soporte para volverla a colocar en su posición original. Vuelva a fijar el cable con el retén de plástico. Obsérvese que la cinta elástica suministrada con el WH20 no es de tamaño estándar; las cintas CROAKIES obtenibles en el mercado son demasiado largas para este uso. - Page 6 WH20QTR, WH20TQG usados son sistemas inalámbricos Shure: Salidas con jacks de audífonos de 1/4 pulg: Una presión positiva en el diafragma del mi- crófono produce un voltaje positivo en la punta del conector de salida.
- Page 7 TEFLON negro, cuello de cisne de Monel recubierto con plástico flexible; cinta elástica de caucho/nylon Peso neto (incluye conector) WH20: 63 g WH20TQG: 63 g WH20XLR: 98 g CERTIFICACIONES Califica para llevar las marcas CE. Cumple la directiva europea 89/336/EEC de compatibilidad electromagnética.
- Page 8 CAPSULA CONECTOR 1/4 PULG ROJO WH20QTR NEGRO BLINDAJE CONECTOR XLR CAPSULA BLINDAJE NEGRO WH20XLR ROJO CONECTOR MINI CAPSULA ROJO NEGRO WH20TQG BLINDAJE DIAGRAMAS DE ALAMBRADO FIGURA 8...
- Page 9 FIGURA 1 BRAZO PLEGABLE DEL MICROFONO El micrófono WH20 cuenta con un brazo plegable para facilitar su embarque y almace- namiento. Antes de usar el micrófono de cabeza, despliegue su brazo hasta que se trabe en su lugar. Pliéguelo para almacenar o transportar la unidad.
- Page 10 United States, Canada, Latin America, Caribbean: 5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A. Phone: 847-600-2000 U.S. Fax: 847-600-1212 Int’l Fax: 847-600-6446 Europe, Middle East, Africa: Shure Europe GmbH, Phone: 49-7131-72140 Fax: 49-7131-721414 Asia, Pacific: Shure Asia Limited, Phone: 852-2893-4290 Fax: 852-2893-4055...
