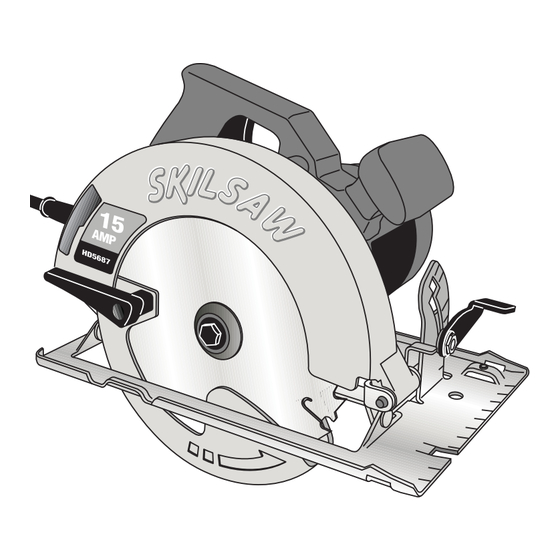

Skil HD5687 Operating/Safety Instructions Manual

Hide thumbs Also See for HD5687:

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 1
IMPORT NT:
Read Before Using
HD5687
HD5687M
Call Toll Free for
Consumer Information
& Service Locations
1-877-SKIL999 (1-877-754-5999) www.skil.com
For English Version
See page 2
IMPORT NT :
Lire avant usage
Operating/Safety Instructions
Consignes de fonctionnement/sécurité
Instrucciones de funcionamiento y seguridad
Pour obtenir des informations
et les adresses de nos centres
de service après-vente,
appelez ce numéro gratuit
Version française
Voir page 15
IMPORT NTE:
Leer antes de usar
Llame gratis para
obtener información
para el consumidor y
ubicaciones de servicio
Versión en español
Ver la página 28

Advertisement

loading
Need help?

Need help?

Do you have a question about the HD5687 and is the answer not in the manual?

Questions and answers

Related Manuals for Skil HD5687

Summary of Contents for Skil HD5687

  • Page 1 & Service Locations de service après-vente, para el consumidor y appelez ce numéro gratuit ubicaciones de servicio 1-877-SKIL999 (1-877-754-5999) www.skil.com For English Version Version française Versión en español See page 2 Voir page 15 Ver la página 28...

  • Page 2: General Power Tool Safety Warnings

    SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 2 General Power Tool Safety Warnings Read all safety warnings and instructions. Failure to follow the warnings W RNING and instructions may result in electric shock, fire and/or serious injury. SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE The term “power tool”...
  • Page 3 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 3 Disconnect the plug from the power source Keep cutting tools sharp and clean. Properly and/or the battery pack from the power tool maintained cutting tools with sharp cutting before making any adjustments, changing edges are less likely to bind and are easier to accessories, or storing power tools.
  • Page 4 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 4 Kickback and related warnings Blade depth and bevel adjusting locking levers must be tight and secure before Causes and operator prevention of making cut. If blade adjustment shifts while kickback: cutting, it may cause binding and kickback.
  • Page 5 GFCI and personal protection devices like Risk of injury to user. The power cord must only electrician’s rubber gloves and footwear will be serviced by a Skil Factory Service Center or further enhance your personal safety. Authorized Skil Service Station.
  • Page 6 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 6 Symbols IMPORTANT: Some of the following symbols may be used on your tool. Please study them and learn their meaning. Proper interpretation of these symbols will allow you to operate the tool better and safer.

  • Page 7: Circular Saw

    LIFT LEVER BL DE WRENCH & STOR GE BEVEL DJUSTMENT LEVER FOOT LOWER GU RD Model number HD5687 & HD5687M Maximum Capacities Blade 7-1/4" Blade arbor hole 5/8" Round Depth of cut at 90° 2-7/16" Depth of cut at 45°...
  • Page 8 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 8 Assembly ATTACHING THE BLADE 5. Reinstall OUTER WASHER. First tighten Disconnect the plug from BLADE STUD finger tight, then TIGHTEN W RNING the power source before BLADE STUD 1/8 TURN (45˚) WITH THE making any assembly, adjustments or WRENCH PROVIDED.

  • Page 9: Operating Instructions

    SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 9 Operating Instructions DEPTH ADjUSTMENT Disconnect plug from power source. Loosen Not more than one tooth length of the blade the depth adjustment lever located between should extend below the material to be cut, for the guard and handle of saw.
  • Page 10 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 10 LINE GUIDE 45° & 51° 90° FIG. 8 BEVEL CUTS For a straight 90° cut, use right side of notch VERTIC L CUTS in the foot. For 45° & 51° bevel cuts, use the left side (Fig.
  • Page 11 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 11 PLUNGE CUTS backward since blade will climb out of the Disconnect the plug from the power source material and KICKBACK will occur. Turn saw before making adjustments. Set depth adjust- around and finish the cut in the normal manner, ment according to material to be cut.
  • Page 12 Cleaning recommend that all tool service be performed To avoid accidents always W RNING by a Skil Factory Service Center or disconnect the tool from Authorized Skil Service Station. the power supply before cleaning or performing any maintenance. The tool may...
  • Page 13 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 13 the cut, chances are the blade is dull or coated Remember, blades are designed to cut, so with wood pitch. handle carefully. Wipe the blade with kerosene or similar solvent to remove the gum and pitch. When cleaning gum and wood pitch from Unless you are experienced in sharpening blade, unplug the saw and remove the blade.

  • Page 14: Trouble Shooting

    1. Plug saw in. 2. Replace fuse or reset tripped circuit breaker. 3. Inspect cord for damage. If damaged, have cord replaced by an Authorized Skil Service Center or Service Station. 4. Have switch replaced by an Authorized Skil Service Center or Service Station.
  • Page 15 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 15 vertissements généraux concernant la sécurité des outils électroportatifs Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si l'on VERTISSEMENT n'observe pas ces avertissements et ces consignes de sécurité, il existe un risque de choc électrique, d'incendie et/ou de blessures corporelles graves.
  • Page 16 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 16 Utilisation et entretien des outils Entretenez les outils électroportatifs. Vérifiez que les pièces mobiles sont alignées correctement et ne électroportatifs coincent pas. Vérifiez qu’il n’y a pas de pièces Ne forcez pas sur l’outil électroportatif. Utilisez l’outil cassées ou d’autre circonstance qui risquent électroportatif qui convient à...
  • Page 17 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 17 ou l'autre cas, débranchez la scie immédiatement et ne N'utilisez pas une lame émoussée ou abîmée. Les l'utilisez pas avant qu'elle ne soit réparée. lames non affûtées ou réglées de façon inappropriée produisent un trait de scie étroit, ce qui cause une Cette scie circulaire ne doit pas être montée sur une friction excessive, un grippage de lame et un rebond.
  • Page 18 électrique ne doit être réparé que par un caoutchouc améliorent votre sécurité personnelle. Centre de service usine de Skil ou par une Station service agréée de Skil. N’utilisez pas un outil conçu uniquement pour le C. .
  • Page 19 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 19 Symboles IMPORT NT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.
  • Page 20 REMIS GE LEVIER DE RÉGL GE DU BISE U SEMELLE G RDE INFERIEUR Numéro de modèle HD5687 et HD5687M Capacités maximales Lame 184 mm Moyeu de lame rond 15,87 mm Profondeur de coupe à 90° 63 mm Profondeur de coupe à 45°...
  • Page 21 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 21 ssemblage MONT GE DE L L ME vous que le plus grand côté des rondelles INTÉRIEURE Débranchez la fiche de la et EXTÉRIEURE appuie carrément sur la lame. VERTISSEMENT prise de courant avant 5.
  • Page 22 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 22 Consignes de fonctionnement REGL GE DE L PROFONDEUR DE COUPE Débranchez la fiche de la prise de courant. Desserrez le Pour réduire le risque d’écaillage des bords de la pièce à levier de réglage de la profondeur qui se trouve entre le couper, la lame ne devrait pas dépasser de plus de la capot et la poignée de la scie.
  • Page 23 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 23 GUIDE D’ LIGNEMENT COUPE EN COUPE FIG. 8 Dans le cas d’une coupe droite à 90°, guidez-vous sur le BISE U DE VERTIC LE côté droit de l’encoche dans la semelle. Pour les coupes 45°ET 51°...
  • Page 24 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 24 COUPES EN GUICHET matériau. De même, ne ramenez jamais la scie vers Débranchez la fiche de la prise de courant avant de l’arrière, car la lame peut sortir du matériau risquant procéder aux réglages.
  • Page 25 à six carbone, les dissolvants de nettoyage chlorés, mois. Il ne faut utiliser que des balais de rechange Skil l’ammoniaque ainsi que les détergents domestiques d’origine et conçus pour votre outil.
  • Page 26 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 26 simplement vers la ligne de coupe, il est probable que la avec soin. Essuyez la lame avec du kérosène ou un lame est émoussée ou souillée de résine. dissolvant similaire pour enlever l’accumulation de gomme et de résine.

  • Page 27: Guide De Diagnostic

    Centre de service ou une station service Skil agréé. 4. Faire remplacer l'interrupteur par un Centre de service ou une station service Skil agréé. 5. Faire remplacer l'interrupteur par un Centre de service ou une station service Skil agréé.
  • Page 28 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 28 dvertencias generales de seguridad para herramientas mecánicas Lea todas las advertencias de seguridad e instrucciones. Si no se siguen las advertencias e DVERTENCI instrucciones, el resultado podría ser sacudidas eléctricas, incendio y/o lesiones graves. GU RDE TOD S L S DVERTENCI S E INSTRUCCIONES P R REFERENCI FUTUR La expresión “herramienta mecánica”...
  • Page 29 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 29 Uso y cuidado de las herramientas hay piezas rotas y si existe cualquier otra situación que podría afectar el funcionamiento de la mecánicas herramienta mecánica. Si la herramienta mecánica No fuerce la herramienta mecánica. Use la está...
  • Page 30 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 30 Según el uso, es posible que el interruptor no dure toda Soporte los paneles grandes para minimizar el riesgo la vida de la sierra. Si el interruptor falla en la posición de que se produzcan pellizcamiento de la hoja y "OFF"...
  • Page 31 No use herramientas mecánicas con capacidad debe recibir servicio de ajustes y reparaciones nominal solamente para C con una fuente de solamente por un Centro de Servicio de Fábrica Skil o energía de CC. unque pueda parecer que la una Estación de Servicio Skil utorizada.
  • Page 32 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 32 Símbolos IMPORT NTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.
  • Page 33 GU RD R P L NC DE JUSTE DE INCLIN CION B SE PROTECTOR INFERIOR Modelo HD5687 y HD5687M Capacidades máximas Hoja 184 mm gujero de eje portaherramienta de la hoja Redondo 15,87 mm Profundidad de corte a 90° 63 mm Profundidad de corte a 45°...
  • Page 34 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 34 Ensamblaje COLOC CION DE L HOJ 5. Vuelva a instalar la R NDEL EXTERIOR. Primero, Desconecte el enchufe de la apriete fuerte mente con el dedo el PERNO DE L HOJ y DVERTENCI 1 ⁄8 DE fuente de energía antes de...

  • Page 35: Instrucciones De Funcionamiento

    SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 35 Instrucciones de funcionamiento JUSTE DE PROFUNDID D Desconecte el enchufe de la fuente de energía. floje la Para un astillado mínimo la longitud que debe sobresalir palanca de ajuste de profundidad situada entre el por debajo del material que se va a cortar no debe ser de protector y el mango de la sierra.
  • Page 36 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 36 GUI DE LINE CORTE CORTE FIG. 8 Para un corte recto de 90˚, utilice el lado derecho de la VERTIC L INCLIN DO DE muesca de la base. Para cortes inclinados de 45˚ y 51˚, DE 90°...
  • Page 37 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 37 CORTES POR PENETR CIÓN sierra hacia atrás, ya que la hoja se saldrá del Desconecte el enchufe de la fuente de energía antes de material y se producirá RETROCESO. De la vuelta a la realizar ajustes.
  • Page 38 Para evitar accidentes Centro de servicio de fábrica Skil o por una Estación de DVERTENCI desconecte siempre la herra - servicio Skil autorizada. mienta de la fuente de energía antes de la limpieza LUBRIC CION DE L S HERR MIENT S o de la realización de cual quier mantenimiento.
  • Page 39 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 39 corte, en vez de simplemente guiar la a través del corte, las hojas están diseñadas para cortar, así que lo más probable es que la hoja esté desafilada o cubierta manipúlelas cuidadosamente.
  • Page 40 3. Inspeccione el cordón para comprobar si está dañado. Si está dañado, haga que sea reemplazado p or un Centro de Servicio Skil utorizado o una Estación de Servicio Skil utorizada. 4. Haga que el interruptor sea reemplazado por un Centro de Servicio Skil utorizado o una Estación de Servicio Skil utorizada.
  • Page 41 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 41 Notes: -41-...
  • Page 42 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 42 Remarques : -42-...
  • Page 43 SM 1619X03982 09-09:SM 1619X03982 09-09 9/8/09 2:18 PM Page 43 Notas: -43-...
  • Page 44 Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles de consumo, de banco y de servicio pesado HD y SHD de SKIL estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra.
