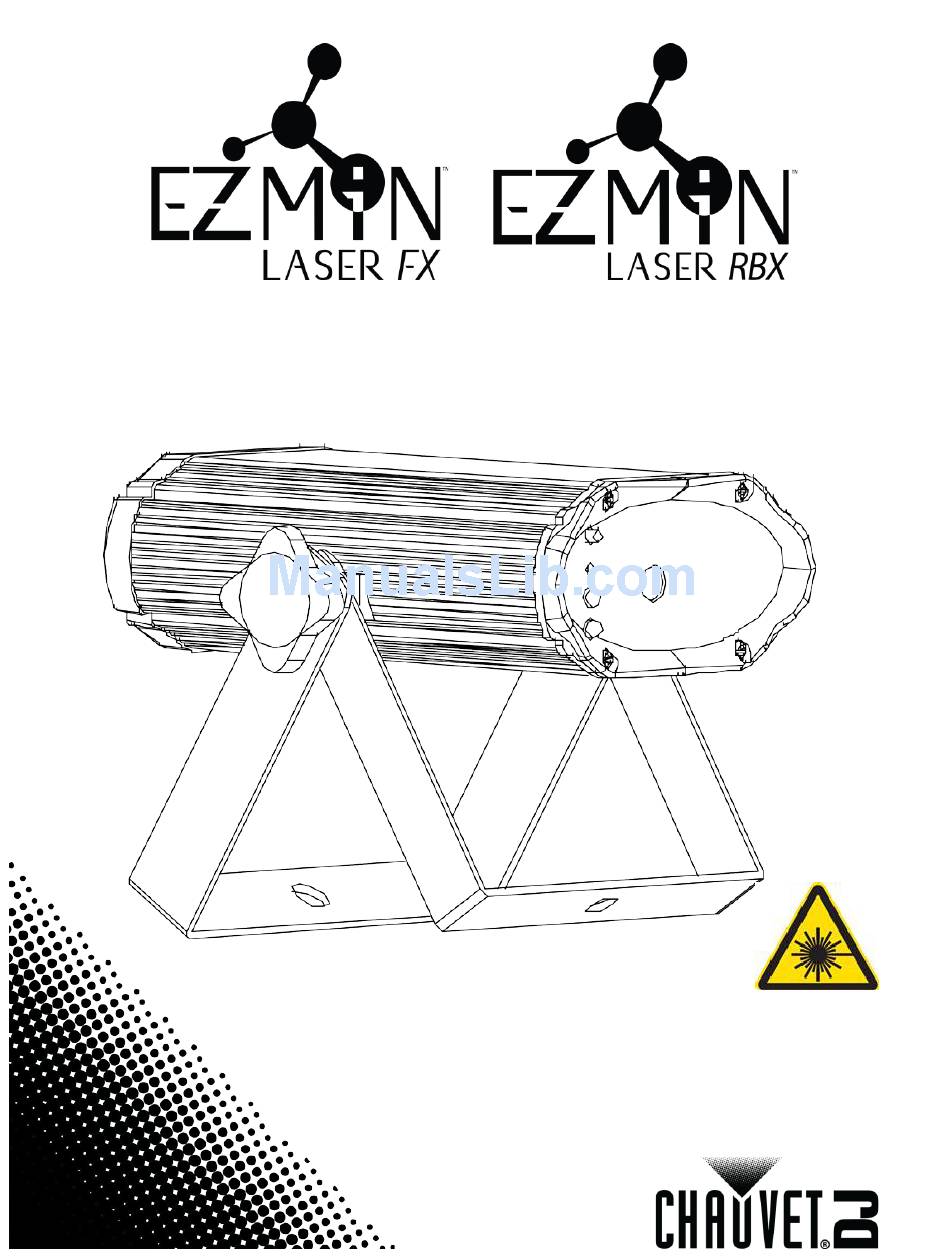

Page 1: User Manual
User Manual English Español Français LASER LIGHT AVOID DIRECT EYE EXPOSURE CLASS 3R Laser PRODUCT CLASSIFIED PER EN/IEC 60825-1:2007 Complies with FDA performance standards for laser products except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007. -
Page 2: Table Of Contents
ABLE OF ONTENTS 1. Before You Begin ......................4 What Is Included ..........................4 Unpacking Instructions ........................4 Claims ............................... 4 Manual Conventions ......................... 4 Symbols ............................4 Disclaimer ............................4 Safety Notes ............................. 5 Non-Interlocked Housing Warning ......................6 Laser Safety Notes ............................ - Page 3 3. Instalación ........................26 Corriente Alterna ..........................26 Cargar la Batería ..........................26 Duración de la Batería ........................26 Mantenimiento de la Batería ........................26 Montaje ............................27 Orientación .............................. 27 Colocación ............................... 27 Uso Adecuado ............................28 4. Funcionamiento......................29 Modo Manual ..........................29 Mando a Distancia Inalámbrico (IR) ....................
-
Page 4: Before You Begin
Failure to do so in a timely manner may invalidate your claim with the carrier. In addition, keep the container and all the packing material for inspection. For other issues, such as missing components or parts, damage not related to shipping, or concealed damage, file a claim with CHAUVET® within 7 days of delivery. Manual Convention... -
Page 5: Safety Notes
Safety Notes The Safety Notes include important laser system safety information. Read and understand all instructions before powering on the laser for the first time. Knowing these safety instructions is crucial to avoiding laser eye injury and breaking the law. Keep this User Manual in a safe place for future reference. -
Page 6: Non-Interlocked Housing Warning
· This unit contains high power laser devices internally. Non-Interlocked · Do not open the laser housing, due to potential exposure to unsafe levels of laser Housing Warning radiation. · The laser power levels, accessible if the unit is opened, can cause instant blindness, skin burns, and fires. -
Page 7: Laser Safety Label Reproduction
Laser Safety Label Reproduction Front Rear Bottom EZMiN™ Laser FX/RBX User Manual Rev. 3 Page 7 of 48... -
Page 8: Laser Exposure Warning
LASER LIGHT AVOID DIRECT EYE EXPOSURE Laser Exposure Further guidelines and safety programs for safe use of lasers can be found in the ANSI Z136.1 Standard “For Safe Use of Lasers”, available from the Laser Institute of America: Warning www.laserinstitute.org. Many local governments, corporations, agencies, military, and others, require all lasers to be used under the guidelines of ANSI Z136.1. -
Page 9: Introduction
2. I NTRODUCTION Overview Mode Button Microphone IR Remote Receiver Laser Output LED Indicator Cooling Fan Battery Switch Power In EZMiN™ Laser FX/RBX User Manual Rev. 3 Page 9 of 48... -
Page 10: Dimensions
Dimensions 6.4 in 163 mm 1.9 in 48 mm 5.5 in 140 mm Page 10 of 48 EZMiN™ Laser FX/RBX User Manual Rev. 3... -
Page 11: Setup
3. S ETUP AC Power The EZMiN™ Laser FX/RBX has an external auto-ranging power supply and it can work with an input voltage range of 100 to 240 VAC, 50/60 Hz. To determine the product’s power requirements (circuit breaker, power outlet, and wiring), use the current value listed on the label affixed to the product’s back panel, or refer to the Technical... -
Page 12: Mounting
Mounting Before mounting the product, read and follow the safety recommendations indicated in Safety Notes. Orientation The EZMiN™ Laser FX/RBX must be mounted in a position that includes planning for safe laser usage. In addition, make sure adequate ventilation is provided around the product. -
Page 13: Proper Usage
Proper Usage This product is for overhead mounting only. For safety purposes, CHAUVET® recommends mounting lighting effect products on steady elevated platforms or sturdy overhead supports using suitable hanging clamps. In all cases, use safety cables. Obtain appropriate mounting hardware from your lighting vendor. -
Page 14: Operation
4. O PERATION · This product is not designed for continual use. Make sure there are regular breaks during operation to maximize the life of your laser. · Always disconnect the EZMiN™ Laser FX/RBX from power when not in use. Manual Mode Access the four different operating modes available in this product by using the MODE button on the front panel. -
Page 15: Technical Information
5. T ECHNICAL NFORMATION Product Dust build-up reduces light output performance and can cause overheating. To Maintenance maintain optimum performance, clean the product at least twice a month. However, usage and environmental conditions contribute to increasing the cleaning frequency. To clean the product, follow the instructions below: 1. -
Page 16: Technical Specifications
6. T ECHNICAL PECIFICATIONS Dimensions and Length Width Height Weight Weight 6.4 in (163 mm) 5.5 in (140 mm) 1.9 in (48 mm) 1.3 lb (0.1 kg) Dimensions in inches rounded to the nearest decimal digit. Power Input Voltage Range Voltage Selection 12 VDC, 1.0 A 100 to 240 VAC, 50/60 Hz... -
Page 17: Returns
In case you need to get support or return a product: · If you are located in the U.S., contact CHAUVET® World Headquarters. · If you are located in the UK or Ireland, contact CHAUVET® Europe Ltd. · If you are located in any other country, DO NOT contact CHAUVET®. -
Page 18: Antes De Empezar
Para otras incidencias, como componentes o piezas que falten, daños no relacionados con el transporte o daños no evidentes, presente una reclamación a CHAUVET® en el plazo de 7 días de la entrega. -
Page 19: Notas De Seguridad
Notas de Las Notas de seguridad incluyen información importante sobre seguridad del sistema láser. Lea y comprenda todas las instrucciones antes de encender el Seguridad láser por primera vez. Conocer las instrucciones de seguridad es crucial para evitar lesiones oculares y para no infringir la ley. Mantenga este manual de usuario en un lugar seguro para futuras consultas. -
Page 20: Advertencia Sobre Carcasa No Cerrada
· Evite el contacto directo de los ojos con la luz del láser. Nunca exponga intencionadamente sus ojos o los de otras personas a la luz directa del láser. · Este producto láser puede causar lesiones oculares al instante, o ceguera, si la luz del láser incide directamente en los ojos. - Page 21 · No ponga en funcionamiento el láser sin primero leer y comprender todos los datos técnicos y de seguridad de este manual. · Ubique e instale todos los efectos láser SIEMPRE de forma que toda la luz láser está al menos a 3 m (9,8 pies) sobre el nivel del suelo en el que se encuentra la gente.
-
Page 22: Reproducción De La Etiqueta De Seguridad Del Láser
Reproducción de la Etiqueta de Seguridad del Láser Superior Frontal Posterior Inferior Página 22 de 48 EZMiN™ Laser FX/RBX Manual de Usuario Rev. 3... -
Page 23: Advertencia Sobre Exposición Al Láser
LUZ LÁSER EVITE LA EXPOSICIÓN DIRECTA AL OJO Advertencia sobre Se pueden encontrar más directrices y programas de seguridad para el uso seguro de láseres en la Normativa ANSI Z136.1 “Para uso seguro de Láseres”, disponible en el Exposición al Laser Institute America:... -
Page 24: Introducción
2. I NTRODUCCIÓN Vista General Botón de modo Micrófono Receptor mando a distancia por infrarrojos Salida láser Indicador LED Ventilador Interruptor de la batería Entrada de alimentación Página 24 de 48 EZMiN™ Laser FX/RBX Manual de Usuario Rev. 3... -
Page 25: Dimensiones
Dimensiones 6,4 in 163 mm 1,9 in 48 mm 5,5 in 140 mm EZMiN™ Laser FX/RBX Manual de Usuario Rev. 3 Página 25 de 48... -
Page 26: Instalación
3. I NSTALACIÓN Corriente El EZMiN™ Laser FX/RBX tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz. Alterna Para determinar los requerimientos de alimentación (disyuntor, toma de alimentación y cableado), use el valor de tensión que aparece en la etiqueta fijada en el panel trasero del producto o consulte estas Especificaciones... -
Page 27: Montaje
Montaje Antes de montar el producto, lea y siga las recomendaciones de seguridad indicadas en Notas de Seguridad. Orientación El EZMiN™ Laser FX/RBX se debe montar en un posición preparada para uso seguro de láser. Además, asegúrese de proporcionar una ventilación adecuada alrededor del producto. -
Page 28: Uso Adecuado
Uso Adecuado Este producto es para montaje en alto solamente. Por seguridad, CHAUVET® recomienda montar los productos de efectos de iluminación sobre plataformas estables y elevadas, o en soportes en alto sólidos utilizando abrazaderas apropiadas para colgar. En todos los casos, utilice cables de seguridad. Obtenga el material de fijación apropiado de su proveedor de iluminación. -
Page 29: Funcionamiento
4. F UNCIONAMIENTO Este producto no está diseñado para un uso continuo. Asegúrese de que hace descansos regulares durante su funcionamiento para maximizar la vida de su láser. Desconecte siempre el EZMiN™ Laser FX/RBX de la alimentación cuando no lo use. -
Page 30: Información Técnica
5. I NFORMACIÓN ÉCNICA Mantenimiento El polvo acumulado reduce el rendimiento de la salida de luz y puede provocar sobrecalentamiento. Para mantener un rendimiento óptimo, limpie el producto al menos del Producto dos veces al mes. Sin embargo, el uso y las condiciones ambientales influyen para un aumento de la frecuencia de limpieza. -
Page 31: Especificaciones Técnicas
6. E SPECIFICACIONES ÉCNICAS Dimensiones y Largo Ancho Alto Peso Peso 6,4'' (163 mm) 5,5" (140 mm) 1,9" (48 mm) 1,3 lb (0,1 kg) Nota: Las dimensiones en pulgadas están redondeadas al dígito decimal más próximo. Alimentación Tensión de Entrada Rango Selección de Tensión Detección automática... -
Page 32: Devoluciones
Si se encuentra en EE. UU., póngase en contacto con la Oficina Central de CHAUVET®. · Si se encuentra en el Reino Unido o Irlanda, póngase en contacto con CHAUVET® Europe Ltd. · Si se encuentra en cualquier otro país, NO contacte con CHAUVET®. Contacte con su distribuidor local. -
Page 33: Avant De Commencer
Non- changement sans préavis. CHAUVET® ne saura être tenu responsable pour toute erreur ou omission pouvant être contenue dans ce manuel. De plus CHAUVET® se Responsabilité réserve le droit de revoir ou réécrire ce manuel à tout moment. Téléchargez la dernière version de ce manuel sur www.chauvetlighting.com. -
Page 34: Consignes De Sécurité
Consignes de Ce manuel d'utilisation reprend d'importantes informations en matière de consignes de sécurité des lasers. Lisez et assimilez ces consignes avant de Sécurité mettre votre unité sous tension pour la première fois. Connaître ces consignes de sécurité est essentiel car vous éviterez ainsi des blessures oculaires et ne vous trouverez pas en infraction avec la loi. - Page 35 · Lumière laser : évitez tout contact direct avec les yeux ! N'exposez jamais intentionnellement directement vos yeux ou ceux d'autres personnes à la lumière du laser. · Cet appareil laser peut entraîner une cécité totale ou causer des lésions oculaires instantanées si le laser entre en contact direct avec les yeux.
-
Page 36: Avertissement : Boîtier Non Verrouillable
· Cet appareil renferme un laser très puissant. Avertissement : · N'ouvrez jamais le boîtier du laser, vous pourriez être exposé à des niveaux Boîtier non dangereux de radiation laser. Verrouillable · L'intensité du laser à l'ouverture du boîtier peut entraîner instantanément une cécité, des brûlures cutanées ou des incendies. - Page 37 · Ne faites pas fonctionner le laser avant d’avoir lu et compris toutes les données techniques et de sécurité contenues dans ce manuel. · Veuillez TOUJOURS configurer et installer les effets laser de manière à ce que leur lumière soit projetée à minimum 3 mètres (9,8 pieds) au-dessus du sol sur lequel les gens se tiennent.
-
Page 38: Reproductions Des Etiquettes En Matière De Sécurité Des Appareils Laser
Reproductions des Etiquettes en Matière de Sécurité des Appareils Laser Dessus Avant Arrière Dessous Page 38 sur 48 Manuel d'Utilisation des EZMiN™ Laser FX/RBX Rév. 3... -
Page 39: Avertissement D'exposition Au Laser
LUMIÈRE LASER, ÉVITEZ L'EXPOSITION DIRECTE AVEC LES YEUX Avertissement d'Exposition au Des lignes directrices et programmes de sécurité supplémentaires pour une utilisation des lasers en toute sécurité peuvent être consultés dans le texte de la norme ANSI Laser Z136.1 "For Safe Use of Lasers" ("Pour une utilisation des lasers en toute sécurité"), disponible sur le site www.laserinstitute.org du Laser Institute of America. -
Page 40: Introduction
2. I NTRODUCTION Aperçu Bouton de mode Microphone Récepteur de télécommande à infrarouge Sortie laser Voyant LED Ventilateur de refroidissement Interrupteur de la batterie Entrée Page 40 sur 48 Manuel d'Utilisation des EZMiN™ Laser FX/RBX Rév. 3... -
Page 41: Dimensions
Dimensions 6,4 po 163 mm 1,9 po 48 mm 5,5 po 140 mm Manuel d'Utilisation des EZMiN™ Laser FX/RBX Rév. 3 Page 41 sur 48... -
Page 42: Configuration
3. C ONFIGURATION Alimentation L'EZMiN™ Laser FX/RBX est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Pour déterminer les exigences en puissance de votre appareil (court-circuit, prise d'alimentation et câblage), consultez la valeur reprise sur l'étiquette apposée sur le panneau arrière du produit ou référez-vous aux Spécificités Techniques. -
Page 43: Installation
Installation Avant d'installer ce produit, lisez, assimilez et suivez les recommandations en matière de sécurité reprises dans la section Consignes de Sécurité. Orientation L'EZMiN™ Laser FX/RBX doit être monté de manière à garantir l'usage en toute sécurité du laser. Assurez-vous que la ventilation de cet appareil puisse s'effectuer de manière adéquate. -
Page 44: Utilisation Adéquate
Cet appareil doit être monté en hauteur uniquement. Pour des raisons de sécurité, Adéquate CHAUVET® recommande de monter vos éclairages sur une plateforme élevée stable ou des supports en hauteur renforcés au moyen de systèmes de suspension adéquats. Vous devez, dans tous les cas, utiliser des élingues de sécurité. Le matériel de montage approprié... -
Page 45: Fonctionnement
4. F ONCTIONNEMENT Cet appareil ne doit pas fonctionner de manière continue. Afin de maximiser la durée de vie de votre laser, veillez à le mettre en pause régulièrement. Débranchez toujours l'EZMiN™ Laser FX/RBX quand il n'est pas utilisé. Mode Manuel Accédez aux quatre différents modes de fonctionnement disponibles de cet appareil en utilisant le bouton <MODE>... -
Page 46: Informations Techniques
5. I NFORMATIONS ECHNIQUES Entretien de L'accumulation de poussière réduit la sortie de lumière et peut entraîner une surchauffe de l'appareil. Pour un fonctionnement optimal, nettoyez l'appareil au moins deux fois par l'Appareil mois. Les conditions environnementales et d'utilisation peuvent toutefois exiger un nettoyage plus fréquent. -
Page 47: Spécificités Techniques
6. S PECIFICITES ECHNIQUES Dimensions et Longueur Largeur Hauteur Poids Poids 6,4 pouces (163 mm) 5,5 pouces (140 mm) 1,9 pouces (48 mm) 1,3 lb (0,6 kg) À noter : Les dimensions en pouces sont arrondies à la décimale la plus proche. Alimentation Tension d'Entrée Plage... -
Page 48: Renvois
CHAUVET® ne délivrera pas d'étiquettes de renvoi. Indiquez lisiblement le NAR sur une étiquette apposée sur le colis. CHAUVET® refusera la réception de tout appareil pour lequel aucun NAR n'a été demandé. Inscrivez le NAR sur une étiquette convenablement collée. N'écrivez PAS le NAR directement sur le colis.
