INSTRUCTIONS D'ASSEMBLAGE DU VENTILATEUR

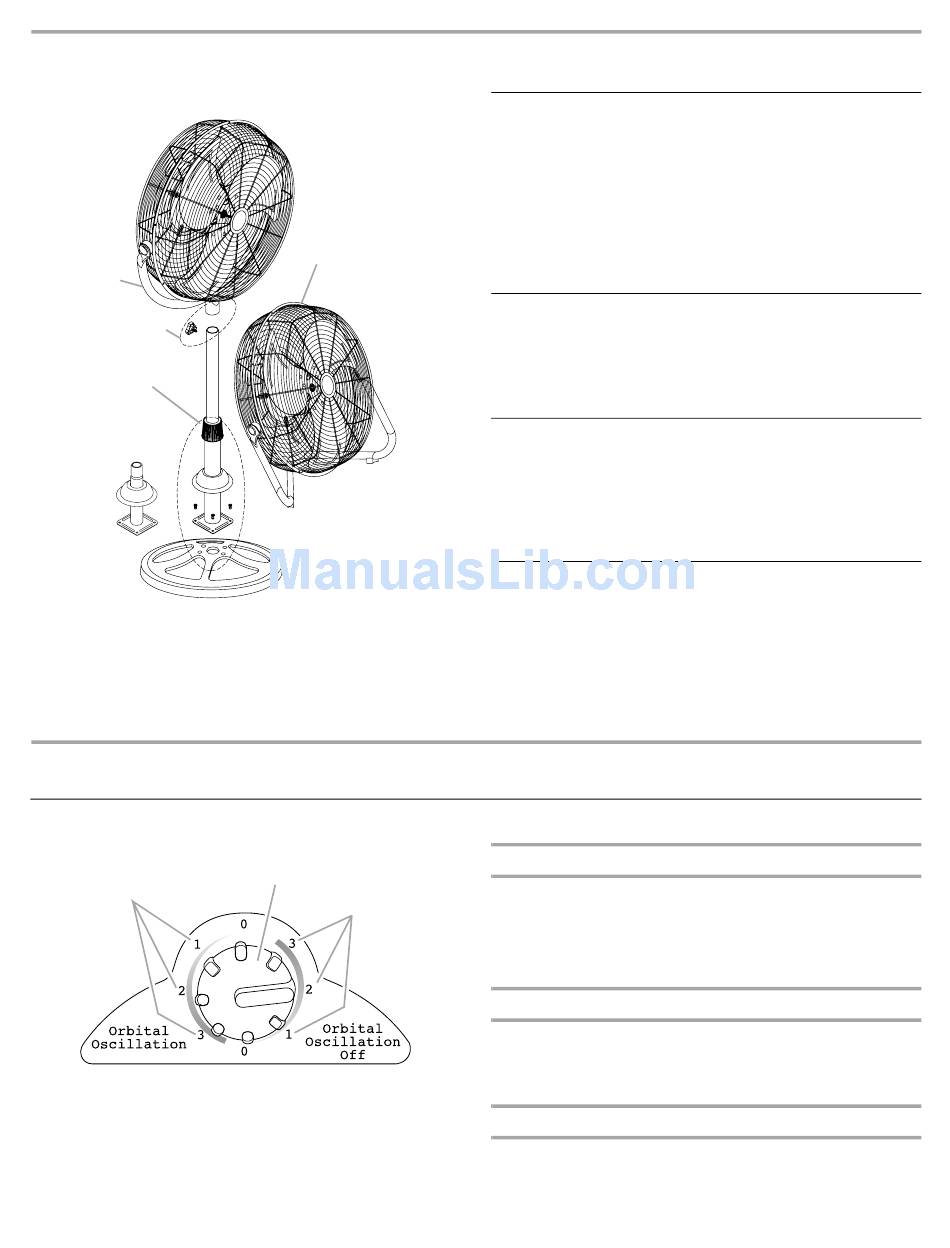

Ensemble ventilateur sur pied et ventilateur au sol
A
B
C
D
E
G
F
H
A. Support en demi-cercle de tête du
ventilateur et tube
B. Pièces d'assemblage de tête du ventilateur
C. Pièces d'assemblage du pied du ventilateur
D. Vis de réglage de la hauteur
E. Cache de la base
F. Vis (4)
INSTRUCTIONS D'ASSEMBLAGE DU VENTILATEUR
Arrière de la tête du ventilateur
A
A. Vitesses du ventilateur—Oscillation activée
B. Bouton de vitesse du ventilateur
C. Vitesses du ventilateur—Oscillation désactivée
14
I
G. Pièces d'assemblage
du ventilateur au sol
(sur certains modèles)
H. Base du ventilateur
I. Ventilateur au sol—
Aucun assemblage
nécessaire
Réglage du débit d'air
B
C

Instructions d'assemblage de la colonne

1. À l'aide des 4 vis (F), joindre la partie tubulaire du socle du
ventilateur à la base du ventilateur (H).
2. Desserrer la vis de réglage de la hauteur (D).
3. Enfiler le cache de la base (E) sur le tube tel qu'illustré.
4. Bien serrer la vis de réglage de la hauteur.
IMPORTANT : La vis de réglage de la hauteur doit être
complètement resserrée avant de fixer la tête du ventilateur
au socle du ventilateur.
Tête du ventilateur
1. Fixer le tube au support en demi-cercle de tête du ventilateur (A).
2. Fixer le support en demi-cercle de tête du ventilateur et le
tube au socle du ventilateur (B).
3. Insérer le serre-joint et serrer solidement à la main.
Conversion du ventilateur sur pied en ventilateur
1. À l'aide des 4 vis (F), joindre les pièces d'assemblage du
ventilateur au sol (G) à la base du ventilateur (H).
2. Suivre les instructions dans "Assemblage de la tête du
ventilateur" pour fixer la tête du ventilateur.

Ventilateur au sol

REMARQUE : Aucun assemblage nécessaire pour le ventilateur
au sol.
Réglage du débit d'air
1. Pour régler la hauteur du ventilateur, desserrer le serre-joint et
soulever ou abaisser le ventilateur.
2. Resserrer le serre-joint jusqu'à la hauteur souhaitée.
3. Déplacer le ventilateur vers le haut ou vers le bas, la droite ou
la gauche, jusqu'à la position désirée.
Oscillation
Faire pivoter le bouton de vitesse du ventilateur jusqu'au côté
Oscillation (vers la gauche) de la commande. Sélectionner la
vitesse de ventilateur 0 (Arrêt), 1 (Faible), 2 (Moyenne) ou
3 (Élevée).
Commande de vitesse—Oscillation désactivée
Faire pivoter le bouton de vitesse du ventilateur jusqu'au côté
Oscillation désactivée (vers la droite) de la commande.
Sélectionner la vitesse de ventilateur 0 (Arrêt), 1 (Faible),
2 (Moyenne) ou 3 (Élevée).
Meijer.com
au sol
