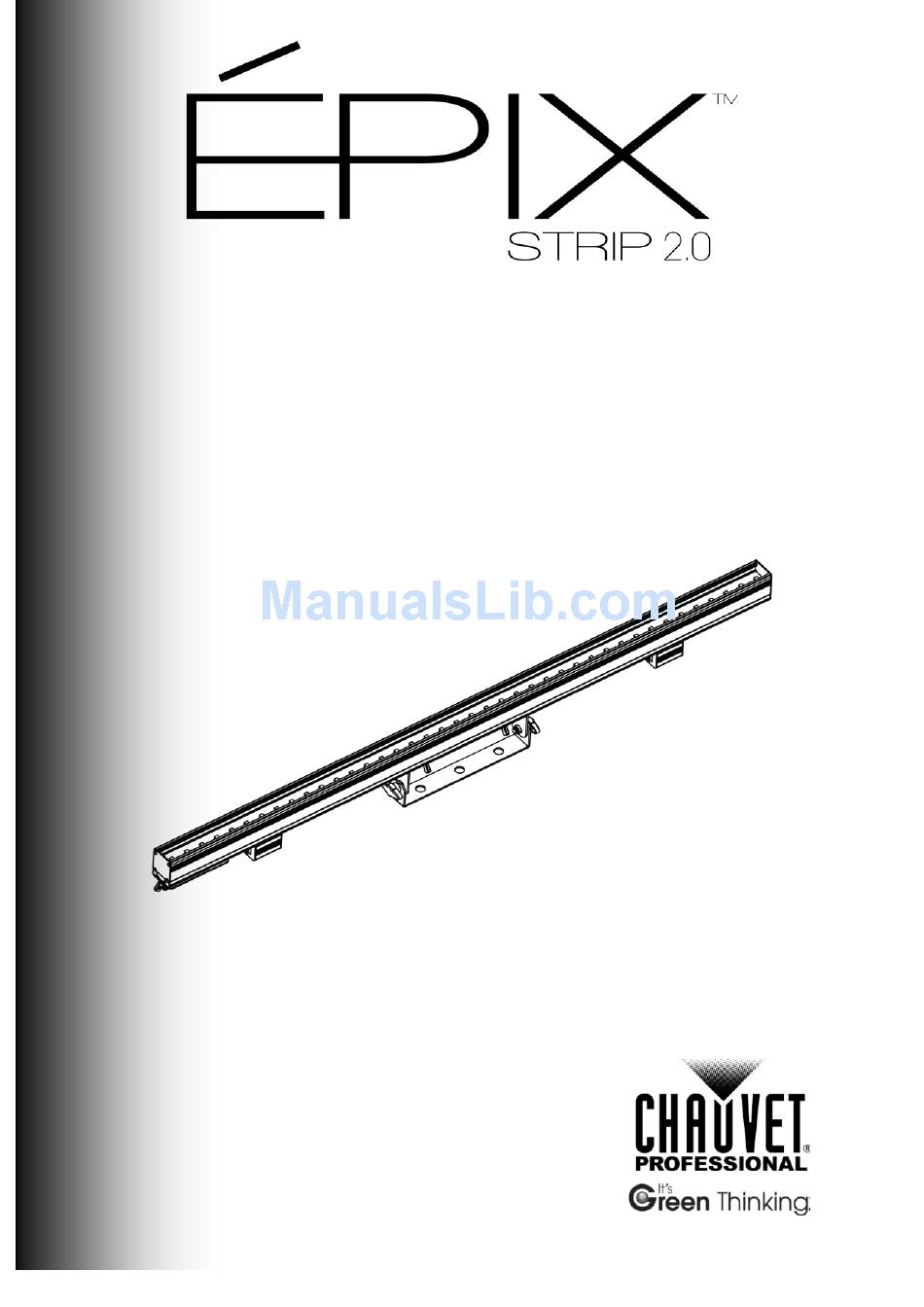

  • Page 1 Quick Reference Guide...

  • Page 2: Safety Notes

    Do not operate this product if you see damage on the housing, lenses, or mounting bracket. Have any damaged parts replaced by a certified CHAUVET® technician at once. In the unlikely event that your CHAUVET® product may require service, contact CHAUVET® Technical Support.

  • Page 3: Product Description

    ÉPIX™ Strip 2.0 QRG Product Description The ÉPIX™ Strip 2.0 is a near-effortless pixel mapping one-meter strip that combines to make a system that sets up in minutes with minimal technical knowledge. Controlled by the ÉPIX™ Drive 642 using Art-Net™ or ArKaos Kling-Net, the ÉPIX™ Strip 2.0 intuitively configures images and effects in any orientation and eliminates the hassle of pixel-by-pixel programming.

  • Page 4: Product Dimensions

    ÉPIX™ Strip 2.0 QRG Product Dimensions Product Overview RJ45 In/Out Hanging/Mounting Bracket Bracket Angle Adjustment Knob Bracket Position RJ45 In/Out Adjustment Knobs (used to align end-to-end on truss) Fastening Knob Safety Loop Page 4 ÉPIX™ Strip 2.0 QRG Rev. 2...

  • Page 5: Installation Procedure

    ÉPIX™ Strip 2.0 QRG Installation Procedure Before installing any product, you should completely read through the guide that was shipped with the product. Carefully remove all items from the package and install on a secure foundation. Connect the ÉPIX™ Strip 2.0 to the output of the ÉPIX™ Drive 642 using a standard Ethernet cable.
  • Page 6 Safety clamps, go to trusst.com/productcategory/base-plates-accessories-clamps/. Mounting Guidelines CHAUVET® recommends using the following guidelines when mounting this product: · Before deciding on a location, always make sure there is easy access to the product for maintenance and programming.
  • Page 7 ÉPIX™ Strip 2.0 QRG Series Attachment Instructions The ÉPIX™ Strip 2.0 can be attached in an end-to-end formation to create a strip up to 4 meters long from just one rigging point. Do not connect more than a total of 4 strips in a row when hanging vertically. Loosen the safety loop and fastening knob.
  • Page 8 ÉPIX™ Strip 2.0 QRG Series Attachment Instructions (Cont.) When hanging multiple products vertically, attach the safety cable from the bracket of the previous product to the safety loop of the next product. Never attach more than 3 products from the initial product when hanging vertically.
  • Page 9 ÉPIX™ Strip 2.0 QRG Power/Signal Connection Procedure The ÉPIX™ Strip 2.0 uses an RJ45 connection to link all ports. Each strip can be linked from end-to-end never exceeding a total of 4 strips for each daisy chain. The following diagram illustrates how to configure the data connections. Correct Incorrect Never connect both data ports on the same end of the strip.
  • Page 10 ÉPIX™ Strip 2.0 QRG Addressing Of Each Output When Using Art-Net™ When using Art-Net™, set the addressing for each of the 4 outputs of the ÉPIX™ Drive 642 , including: Net, Subnet, and Universe 1–4. If you are using 4 ÉPIX™ Strip 2.0 products on a single output, the starting channel should remain at 1.

  • Page 11: Product Maintenance

    ÉPIX™ Strip 2.0 QRG Product Maintenance To maintain optimum performance and minimize wear, you should clean this product frequently. Usage and environment are contributing factors in determining the cleaning frequency. As a rule, clean this product at least twice a month. Dust build-up reduces light output performance and can cause overheating.

  • Page 12: Return Policy And Procedure

    - not CHAUVET®. Failure to notify the carrier in a timely manner may invalidate your claim. In addition, keep the container and all the packing material for inspection.

  • Page 13: Data Connections

    ÉPIX™ Strip 2.0 QRG Technical Specifications Dimensions Length Width Height Weight and Weight 39.4 in (1,000 mm) 1.4 in (37 mm) 4.6 in (118 mm) 4.4 lb (2 kg) Note: Dimensions in inches rounded to the nearest decimal digit. Electrical Power Supply Range ÉPIX™...

  • Page 14: Legal Notices

    Art-Net™ is designed and copyrighted by Artistic Licence Holdings Ltd. Copyright CHAUVET® owns the content of this guide in its entirety, including but not limited to pictures, logos, trademarks, and resources. Notice © Copyright 2014 CHAUVET®. All rights reserved.
  • Page 15 No haga funcionar este producto si aprecia daño en la carcasa, lentes o soporte de montaje. Haga que un técnico autorizado por CHAUVET® sustituya todas las piezas estropeadas. En el caso improbable de que su producto CHAUVET® necesite reparación, póngase en contacto con el Servicio Técnico CHAUVET®.

  • Page 16: Descripción Del Producto

    ÉPIX™ Strip 2.0 GRR Descripción del Producto El ÉPIX™ Strip 2.0 es una banda de un metro para mapeo de píxeles de uso sencillo que se combina para formar un sistema que se instala en minutos con conocimientos técnicos mínimos. Controlado por el ÉPIX™...

  • Page 17: Visión General Del Producto

    ÉPIX™ Strip 2.0 GRR Visión General del Producto Entrada/salida RJ45 Mando de ajuste Soporte para colgar/montar del ángulo del soporte Entrada/salida RJ45 Mandos de ajuste de la posición del soporte (utilizados para alinear Mando de punto a punto en un truss) fijación Lazo de seguridad Procedimiento de Instalación...

  • Page 18: Montaje

    Notas de Seguridad. Directrices de Montaje CHAUVET® recomienda seguir las siguientes indicaciones cuando monte el producto: · Antes de decidir una ubicación, asegúrese siempre de que hay fácil acceso al producto para su mantenimiento y programación.
  • Page 19 ÉPIX™ Strip 2.0 GRR Instrucciones de Montaje Fije la abrazadera al soporte de montaje. Fije la abrazadera a la estructura o superficie que desee. Fije un cable de seguridad al lazo de seguridad del producto. Al colgar múltiples productos verticalmente, sujete el seguro del soporte del producto anterior al lazo de seguridad del producto siguiente.
  • Page 20 ÉPIX™ Strip 2.0 GRR Instrucciones de Fijación en Serie El ÉPIX™ Strip 2.0 puede unirse en una formación punto a punto para crear una banda de hasta 4 m de longitud desde un solo punto de sujeción. No conecte más de un total de 4 bandas en fila cuando las cuelgue verticalmente.
  • Page 21 ÉPIX™ Strip 2.0 GRR Procedimiento de Conexión de Alimentación/Señal El ÉPIX™ Strip 2.0 utiliza una conexión RJ45 para enlazar todos los puertos. Cada banda puede enlazarse en cascada de punto a punto, nunca sobrepasando un total de 4 bandas por cada cascada. El siguiente diagrama ilustra cómo unir las conexiones de datos.
  • Page 22 ÉPIX™ Strip 2.0 GRR Asignación de Direcciones a Cada Salida Cuando use Art-Net™ Cuando use Art-Net™, configure las direcciones para cada una de las 4 salidas del ÉPIX™ Drive 642: Net, Subnet, y Universe 1–4. Si está usted usando 4 productos ÉPIX™ Strip 2.0 en una sola salida, el canal de inicio debería permanecer en 1.

  • Page 23: Mantenimiento Del Producto

    ÉPIX™ Strip 2.0 GRR Mantenimiento del Producto Para mantener un rendimiento óptimo y minimizar el desgaste, debe limpiar este producto con frecuencia. El uso y el entorno pueden influir para determinar la frecuencia de las limpiezas. Como norma general, limpie este producto al menos dos veces al mes. El polvo acumulado reduce el rendimiento de la salida de luz y puede provocar sobrecalentamiento.
  • Page 24 CHAUVET®. El no notificar al transportista a su debido tiempo puede invalidad su reclamación. Además, guarde la caja y todo el material de embalaje para su inspección.

  • Page 25: Especificaciones Técnicas

    ÉPIX™ Strip 2.0 GRR Especificaciones Técnicas Dimensiones y Largo Ancho Alto Peso Peso 39,4" (1000 mm) 4,6" (118 mm) 1,4" (37 mm) 4,4 lb (2 kg) Nota: Las dimensiones en pulgadas están redondeadas al dígito decimal más próximo. Eléctricas Fuente de Rango alimentación ÉPIX™...

  • Page 26: Notas Legales

    CHAUVET® se reserva el derecho a revisar y hacer cambios sobre el contenido de este documento sin obligación de que CHAUVET® notifique a ningún individuo o empresa tales revisiones o cambios. Esto no implica compromiso de ninguna clase por parte de CHAUVET®...
  • Page 27 La Guía de Referencia Rápida del ÉPIX™ Strip 2.0 está sujeta a modificación sin previo aviso. Descargue la última versión de www.chauvetlighting.com. CHAUVET® autoriza a sus clientes a descargar e imprimir esta guía solo para propósitos de información profesional. CHAUVET® prohíbe expresamente la utilización, copia, almacenamiento, distribución, modificación o impresión de este manual o su contenido,...
  • Page 28 N’utilisez pas cet appareil si le boîtier, l'objectif ou les fixations vous semblent endommagés. Faites remplacer immédiatement tout composant endommagé par un technicien agréé par CHAUVET®. Au cas improbable où votre appareil CHAUVET® devrait être envoyé en réparation, contactez immédiatement le support technique de CHAUVET®.

  • Page 29: Description De L'appareil

    ÉPIX™ Strip 2.0 MR Description de l'Appareil L'ÉPIX™ Strip 2.0 est une unité linéaire d'un mètre proposant des fonctions de mappage de pixels extrêmement simples à utiliser, combinées pour former un système se montant en quelques minutes par tout personne ayant des notions et un savoir-faire minimes. Commandé...

  • Page 30: Vue D'ensemble De L'appareil

    ÉPIX™ Strip 2.0 MR Vue d'Ensemble de l’Appareil Entrée/Sortie RJ45 Lyre de fixation/suspension Molette de réglage de la lyre Entrée/Sortie RJ45 Molettes de réglage de la position de la fixation (utilisées Molette de serrage pour alignement de bout-en- bout dans la structure) Boucle de sûreté...

  • Page 31: Montage

    Consignes de sécurité. Directives de Montage CHAUVET® recommande d'utiliser les directives suivantes lors du montage de cette unité. · Avant de décider où installer l'appareil, assurez-vous qu'il soit facile d'y accéder pour toute opération de maintenance et de programmation.
  • Page 32 ÉPIX™ Strip 2.0 MR Instructions de Montage à la Verticale Attachez le clip à la fixation. Montez l'unité sur la structure ou surface désirée. Attachez l'élingue à la boucle de sécurité. Lorsque vous suspendez verticalement plusieurs unités, veillez à sécuriser l'élingue de l'unité...
  • Page 33 ÉPIX™ Strip 2.0 MR Instructions de Raccordement en Série L'ÉPIX™ Strip 2.0 peut être raccordé en formation de bout en bout afin de créer une bande de 4 mètres de long depuis un seul point d'attache. Ne connectez jamais en bande plus de 4 unités à...
  • Page 34 ÉPIX™ Strip 2.0 MR Procédure de Raccordement des Câbles de Signal/Alimentation L'ÉPIX™ Strip 2.0 utilise une connexion RJ45 pour raccord de tous les ports. Chaque bande peut être raccordée en chaîne avec une autre bande de bout en bout jusqu'à atteindre un maximum de 4.
  • Page 35 ÉPIX™ Strip 2.0 MR Configurer l'Adresse de Chaque Sortie Lorsque Vous Utilisez Art-Net™ Lorsque vous utilisez Art-Net™, définissez l'adresse de chacune des sorties de l'ÉPIX™ Drive 642 : Net, Subnet et Universe 1–4. Si vous utilisez 4 ÉPIX™ Strip 2.0 sur une seule sortie, le canal de départ doit être défini sur 1.

  • Page 36: Entretien De L'appareil

    ÉPIX™ Strip 2.0 MR Entretien de l'Appareil Pour une performance optimale et une usure minimisée, cet appareil doit être nettoyé régulièrement. Les conditions environnementales et d'utilisation peuvent exiger un nettoyage plus fréquent. En règle générale, nettoyez cet appareil au moins deux fois par mois. L'accumulation de poussière réduit la sortie de lumière et peut entraîner une surchauffe de l'appareil.
  • Page 37 à un emballage inadéquat. CHAUVET® recommande d'utiliser un double emballage ou un emballage homologué FedEx. CHAUVET® se réserve le droit, à sa convenance, de réparer ou remplacer tout appareil qui lui est retourné. Page 37...

  • Page 38: Spécificités Techniques

    ÉPIX™ Strip 2.0 MR Spécificités Techniques Longueur Largeur Hauteur Poids Dimensions et 39,4 pouces 4,60 pouces 1,4 pouces 4,4 lb (2 kg) (1 000 mm) (118 mm) (37 mm) Poids À noter : Les dimensions en pouces sont arrondies à la décimale la plus proche.

  • Page 39: Informations Légales

    CHAUVET® interdit formellement l'utilisation, la copie, le stockage, la distribution, la modification ou l'impression de ce manuel ou de son contenu pour toute autre fin sans l'accord écrit de CHAUVET®. Pour des résultats optimaux, imprimez ce document en couleur, recto-verso, sur papier type lettre américaine (21,6 x 29,7 cm).
  • Page 40 (954) 577-4455 Email: tech@chauvetlighting.com Fax: (954) 929-5560 World Wide Web Toll free: (800) 762-1084 www.chauvetlighting.com UNITED KINGDOM AND IRELAND - CHAUVET® Europe Ltd. General Information Technical Support Address: Unit 1C Email: uktech@chauvetlighting.com Brookhill Road Industrial Estate World Wide Web Pinxton, Nottingham, UK NG16 6NT www.chauvetlighting.co.uk...
