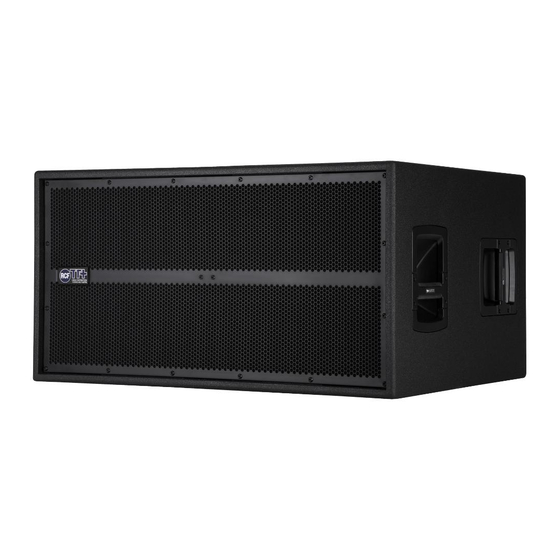

TTS26-A
HIGH OUTPUT ACTIVE SUBWOOFER
"HIGH OUTPUT AT PREMIUM SOUND QUALITY"
We started the design of our TT+ speakers with a clear idea in mind: maximum
high quality audio SPL in the smallest weight and size. Thanks to our state of the
art neodymium transducers, premium quality analog processing and powerful
class D amplifiers we reached and surpassed our original goals.
Advertisement
Table of Contents
Related Manuals for RCF TTS26-A
Summary of Contents for RCF TTS26-A
- Page 1 TTS26-A HIGH OUTPUT ACTIVE SUBWOOFER “HIGH OUTPUT AT PREMIUM SOUND QUALITY” We started the design of our TT+ speakers with a clear idea in mind: maximum high quality audio SPL in the smallest weight and size. Thanks to our state of the art neodymium transducers, premium quality analog processing and powerful class D amplifiers we reached and surpassed our original goals.
-
Page 2: Important Notes
The manual is to be considered an integral part of the product and must accompany the amplifier when it changes ownership as a reference for correct installation and use as well as for the safety precautions. RCF Spa. will not assume any responsibility for the incorrect installation and/or use of the product.IANO... - Page 3 IMPORTANT NOTES To prevent the occurrence of noise on the cables that carry microphone signals or line signals (for example, 0 dB), only use screened cables and avoid running them in the vicinity of: equipment that produces high-intensity electromagnetic fields (for example, high power transformers);...
- Page 4 flying and portability. TTS26-A, HIGH OUTPUT SUBWOOFER The TTS26-A is a high power, high output active subwoofer system that sets a new standard in the touring and theatre sound reinforcement. Each transducer has been specifically designed for the application. The woofer provides large excursion and very light weight.
-
Page 5: Rear Panel Features And Controls
Cardioid set-up switch By-pass switch RDNet input output Ethercon connectors 4 status LEDs The TTS26-A amplifier section features: 3400 Watt Digital amplifier modules with PFC circuit System cooling speed controlled fans Powercon AC input- output connectors Vibrostop floating aluminum panel REAR PANEL FEATURES AND CONTROLS MAIN SIGNAL XLR INPUT (BAL/UNBAL). -
Page 6: Time Delay Setting
19 POWER MAIN SWITCH. The power switch turns the AC power ON and OFF. Make sure that the sensitivity is set to + 10 dBu when you turn on the speaker. 20 AC POWERCON RECEPTACLE. RCF TT+ series uses a POWERCON locking 3-pole AC mains. Always use the specific power cord provided in the package. -
Page 7: Cardioid Set-Up
The delay is expressed in meters. The delay resolution is 0.1 up to 10 meters and 1 from 10 to 20 meters. To set the system time delay push the delay encoder and rotate it until the wanted setting is displayed. Push the encoder again to confirm the setting. - Page 8 BY-PASS SWITCH released (LED OFF): The system reads the input board and bypass the user setting eventually loaded ion the speaker (last configuration eventually saved). TTS26-A DEFAULT CONFIGURATION The TTS26-A factory default configuration (the configuration that the system reads if the BY-PASS switch is pressed) is the following: Sensitivity...
-
Page 9: Installation
The TTS26-A active subwoofer features: top pole mount cap for professional 35 mm speaker pole mount top plates to assembly a TTL11-A system on top of a TTS26-A subwoofer WARNING: Never suspend TT+ speakers by there handles. Handles are intended for transportation, not for rigging. - Page 10 TTS26-A ACCESSORIES 13360138 AC POWER CABLE 6XTTL55 POWER CABLE 1 piece for EVERY 6 pieces OF TTS26 SUB are suggested. – Full compatibility with Socapex SL 419 Series 13360145 AC POWER BOX 6XTTL55 EUROPEAN STAGE BOX TO POWER 6 TTL55-A LINE ARRAY MODULES OR 6 TTS56-A MODULES 1 piece for 6 pieces OF TTS26 SUB are suggested.
-
Page 11: Avvertenze Per La Sicurezza
L’installazione e l’utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità. - Page 12 indossare dei tappi per orecchie o delle cuffie protettive. Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione sonora che il diffusore acustico è in grado di produrre. NOTE IMPORTANTI Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o di linea (per esempio 0dB), usare solo cavi schermati ed evitare di posarli nelle vicinanze di apparecchiature che producono campi elettromagnetici di forte intensità...
- Page 13 Con i nostri avanzatissimi trasduttori al neodimio, l’elaborazione analogica d’eccellente qualità ed i potenti amplificatori in classe D abbiamo raggiunto e superato i nostri obiettivi iniziali. Il TTS26-A è un subwoofer attivo professionale ad alta potenza che definisce un nuovo standard nel rinforzo sonoro touring.
- Page 14 Selettore di by-pass delle impostazioni RDNet Connettori di ingresso ed uscita RDNet 4 LED di stato La sezione di amplificazione del TTS26-A è dotata di: amplificatore digitale da 3400 Watt circuito di alimentazione dotato di circuito di correzione PFC connettore di alimentazione in/out Powercon...
- Page 15 Nel caso in cui il led STATUS si accenda spegnere e scollegare l’apparecchio e rivolgersi al CENTRO ASSISTENZA RCF più vicino. 11 SIGNAL INDICATOR. Il led di segnale si accende con colore VERDE se è presente segnale audio all’ingresso XLR.
- Page 16 amplificatori in genere siano sempre le ultime apparecchiature ad essere accese dopo il montaggio e le prime ad essere spente alla fine dello spettacolo. A questo punto potete accendere il diffusore e alzare il controllo di livello a seconda delle necessità. IMPOSTAZIONE DEL RITARDO TEMPORALE (TIME DELAY) Il ritardo è...
- Page 17 IMPOSTAZIONE DELLA FUNZIONE CARDIOIDE (CARDIOID) E’ possibile creare sistemi cardioide utilizzando gruppi di subwoofers. Un gruppo è costituito di tre moduli disposti come segue: 2 moduli rivolti nella direzione di propagazione, pulsante cardioid rilasciato 1 modulo rivolto nella direzione opposta alla propagazione, pulsante cardioid inserito tutti i 3 moduli devono avere le medesime impostazioni generali (ritardo, sensibilità, xover,…) CONNESSIONE RDNet Il sistema è...
- Page 18 (ultima configurazione eventualmente salvata). CONFIGURAZIONE DI DEFAULT TTS26-A La configurazione di default del modulo TTS56-A (la configurazione che viene letta se RDNet non è presente ed il pulsante by-pass è premuto) è la seguente: Sensitivity Sensibilità...
-
Page 19: Tensione Di Alimentazione
ATTENZIONE: Assicurarsi sempre che la richiesta massima di corrente non superi la corrente massima ammessa dai connettori POWERCON. In caso di dubbio contattare il CENTRO ASSISTENZA RCF più vicino. TENSIONE DI ALIMENTAZIONE... - Page 20 I seguenti accessori sono separatamente disponibili: 13360138 AC POWER CABLE 6XTTL55 POWER CABLE 1pezzo ogni 6 moduli di TTS26-A. Completa compatibilità con Socapex Serie SL 419. 13360145 AC POWER BOX 6XTTL55 STAGE BOX EUROPEO PER ALIMENTARE 6 TTL55-A O 6 TTS56-A 1pezzo ogni 6 moduli di TTS26-A.
- Page 21 TTS26-A TECHNICAL SPECIFICATIONS ACOUSTICAL TT26-A Operating frequency range 35 – 120 Hz Max SPL 140 dB Crossover point 90 Hz/ 150 Hz TRANSDUCERS Low frequency 2 x 15” neodymium woofer, 4.0” voice coil AMPLIFIERS 3400 Watt digital amplifier PFC switching power supply...
