SERVICE MANUAL

Ver 1.0 2003. 08

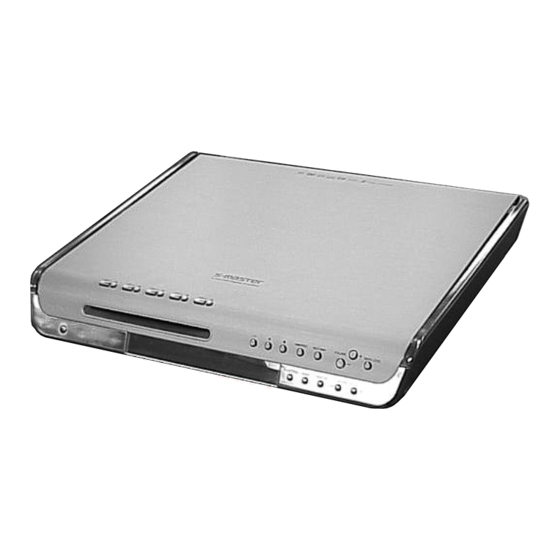

HCD-FC8/FC9 are the amplifier, DVD/SACD and
tuner section in DAV-FC8/FC9 .
AUDIO POWER SPECIFICATIONS POWER
OUTPUT AND TOTAL HARMONIC
DISTORTION:
With 4 ohm loads, both channels driven, from 20 –
20,000 Hz; rated 75 watts per channel minimum RMS
power, with no more than 0.7 % total harmonic
distortion. (from 250 milli watts to rated output)
Amplifier section
Stereo mode
100 W + 100 W (4 ohms
at 1 kHz, THD 10 %)
100
Surround mode
Front:
centre*:
100
Surround*:
100
W (4 ohms at 1 kHz,
THD 10 %)
Subwoofer*:
(4 ohms at 100 Hz, THD
10 %)
* Depending on the sound field settings and the source,
there may be no sound output.
Inputs
VIDEO 1:
Sensitivity: 150 mV
Impedance: 50 kilohms
VIDEO 2:
Sensitivity: 300 mV
Impedance: 50 kilohms
VIDEO 1 (AUDIO
Outputs
OUT):
Voltage: 1 V
Impedance: 1 kilohm
PHONES:
Accepts stereo
headphones only.
Sony Corporation
9-961-134-01
2003H1678-1
Home Audio Company
© 2003.08
Published by Sony Engineering Corporation
HCD-FC8/FC9
SPECIFICATIONS
Super Audio CD/DVD system
Laser
Signal format system
Frequency response (at 2 CH STEREO mode)
100
W +
W
W
Harmonic distortion
100
W +
Tuner section
System
100
W
FM tuner section
Tuning range
Antenna
Antenna terminals
Intermediate frequency
AM tuner section
Tuning range
North American models: 531 – 1,710 kHz (with the
Other models:
Antenna
Intermediate frequency
Model Name Using Similar Mechanism
Mechanism Type
Base Unit Name
Optical Pick-up Name
Video section
S
emiconductor laser
Inputs
(Super Audio CD/DVD:
Outputs
λ
= 650 nm)
λ
(CD:
= 780 nm)
Emi
ssion duration:
continuous
NTSC or NTSC/PAL
DVD (PCM): 2 Hz to
22 kHz (±1.0 dB)
General
CD: 2 Hz to 20 kHz
(±1.0 dB)
Power requirements
Less than 0.03 %
Power consumption
Dimensions (approx.)
PLL quartz-locked digital
synthesizer system
Mass (approx.)
87.5 – 108.0 MHz
Operating temperature
(100 kHz step)
Operating humidity
FM wire antenna
75 ohms, unbalanced
Design and specification are subject to change without
10.7 MHz
notice.
interval set at 9 kHz)
530 – 1,710 kHz (with the
interval set at 10 kHz)
531 – 1,602 kHz (with the
interval set at 9 kHz)
530 – 1,710 kHz (with the
interval set at 10 kHz)
AM loop antenna
SACD/DVD RECEIVER
450 kHz
US Model
HCD-FC8/FC9
Canadian Model
HCD-FC9
HCD-FC7
CDM69-DVBU16
DVBU16
TDP022W
Video: 1 Vp-p 75 ohms
Video: 1 Vp-p 75 ohms
S video:
Y: 1 Vp-p 75 ohms
C: 0.286 Vp-p 75 ohms
COMPONENT:
Y: 1 Vp-p 75 ohms
P
/C
, P
/C
: 0.7 Vp-p
B
B
R
R
75 ohms
120 V AC, 60 Hz
135 W
×
×
380
70
345 mm
×
×
( 15 2
/
13
/
inches)
7
8
5
8
(w/h/d) incl. projecting
parts
4.8 kg (10 lb 10 oz)
5°C to 35°C (41°F to 95°F)
5 % to 90 %
