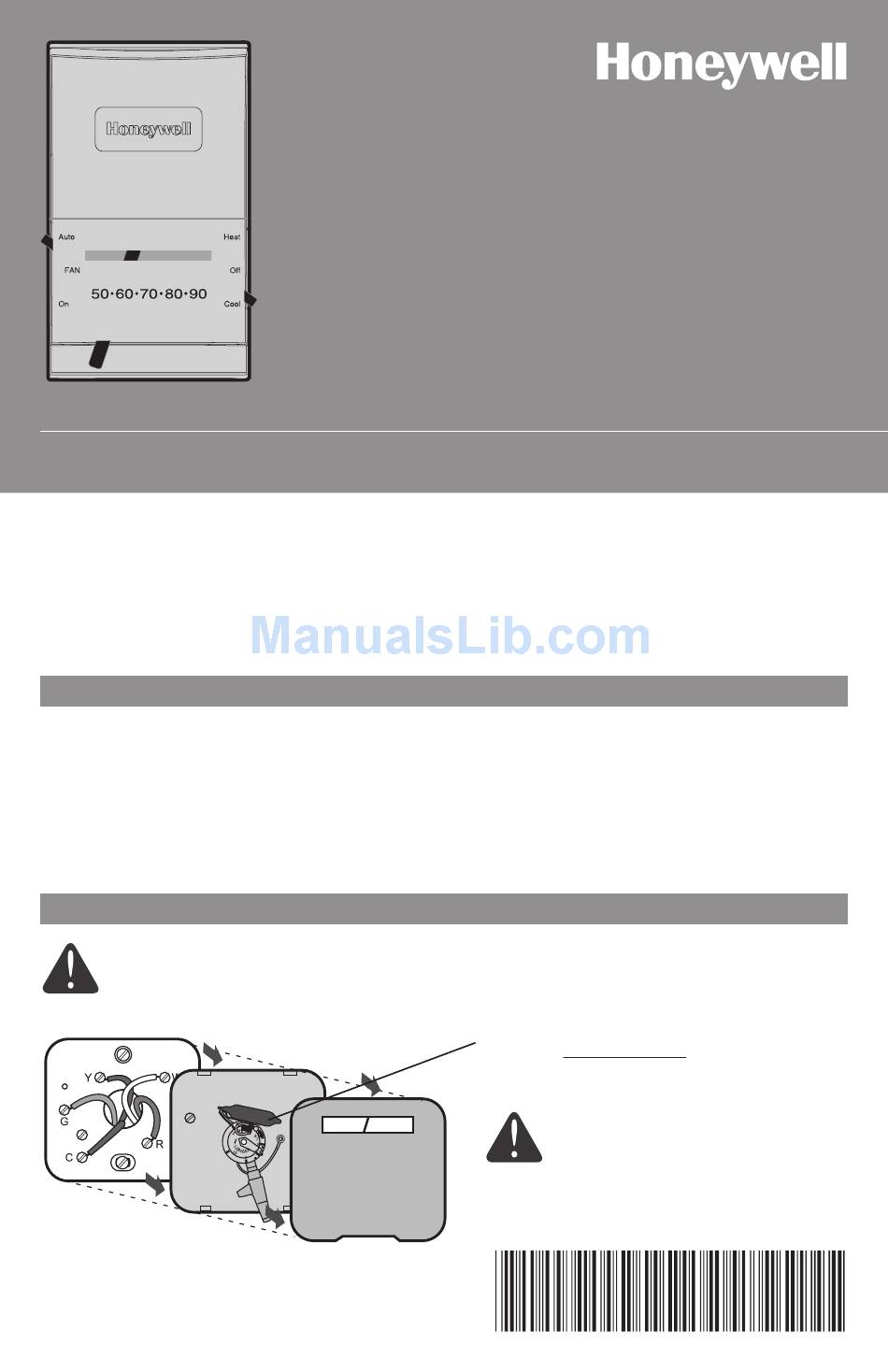

CT50 Series
Thermostat
Vertical Mount:
CT50 (24 Vac heating systems)
CT51 (24 Vac heating and cooling systems)
CT53 (750 mV or 12Vdc heating systems)
Temperature Control Range
45°–95°F (7°–35°C)
35°–85°F (2°–29°C); select models; for garages or other outbuildings.
Getting started
Check package contents:
Thermostat
Wall anchors & screws (2 each)
Wire labels
Remove your old thermostat
TURN OFF POWER at heating/cooling system (or fuse/circuit-breaker panel).
Remove cover and thermostat, but leave wallplate with wires attached.
Leave wallplate in place.
Old thermostat
® U.S. Registered Trademark. Patents pending.
Copyright © 2009 Honeywell International Inc.
All rights reserved.
M23785
Cover
Owner's Manual
English: Page 1
Mode d'emploi
Français : Page 6
Manual de Uso
Español: Página 11
Horizontal Mount:
CT54 (24 Vac heating systems)
CT55 (24 Vac heating and cooling systems)
Before you begin, make sure you have:
No. 2 Phillips & small pocket screwdrivers
Hammer
Level (optional)
Pencil
Drill and bit (3/16" for drywall, 7/32" for
plaster)
Is there a sealed tube containing mercury?
If so, see mercury notice below.
MERCURY NOTICE
If your old thermostat contains
mercury, contact your local waste
management authority for proper
disposal instructions.
M23786
69-2040EFS-01

Advertisement

   Related Manuals for Honeywell CT50

   Summary of Contents for Honeywell CT50

  • Page 1

    TURN OFF POWER at heating/cooling system (or fuse/circuit-breaker panel). Remove cover and thermostat, but leave wallplate with wires attached. Leave wallplate in place. Old thermostat ® U.S. Registered Trademark. Patents pending. Copyright © 2009 Honeywell International Inc. All rights reserved. Owner’s Manual English: Page 1 Mode d’emploi Français : Page 6...

  • Page 2: Label Wires And Remove Old Wallplate

    Label wires and remove old wallplate Use a screwdriver to disconnect wires one by one. As you disconnect each wire, wrap it with the label matching the letter on your old thermostat. (Adhesive labels are supplied in your thermostat package.) Remove the old wallplate only after all wires are labeled.

  • Page 3

    Terminal “Y” C • X • B Do not use English: Page 1 • Français : Wiring CT50/CT53/CT54 • 2-wire heat-only system: Connect one wire to R terminal, one wire to W terminal. Wiring CT51/CT55 [1] If wires will be connected to both R and Rc terminals, remove the metal jumper.

  • Page 4

    CT50 Series • Owner's Manual Set fan operation switch (CT51/CT55) Move the switch to the proper setting for your system: F: For gas or oil heating systems, leave the fan operation switch in this factory-set position (for systems that control the fan in a call for heat). E: Change the switch to this setting for heat pump or electric heat systems.

  • Page 5: System Switch

    CAUTION: EQUIPMENT DAMAGE HAZARD (CT51/CT55). Do not operate cooling system when outdoor temperature is below 50°F (10°C). 1-year limited warranty Honeywell warrants this product to be free from defects in the workmanship or materials, under normal use and service, for a period of one (1) year from the date of purchase by the consumer. If at any time during the warranty period the prod- uct is determined to be defective or malfunctions, Honeywell shall repair or replace it (at Honeywell's option).

  • Page 6

    • Chevilles et vis de montage (2 de chaque) • Étiquettes de fils Retrait de l’ancien thermostat COUPER LE COURANT au niveau du système de chauffage/de refroidissement (ou du panneau de fusibles ou de disjoncteurs). Retirer le boîtier et le thermostat. Laisser la plaque montage et les fils qui y sont fixés. Laisser la plaque de montage en place. Ancien thermostat ® Marque déposée aux É.-U. Brevets en instance.

  • Page 7

    CT50/CT53/CT54 NE PAS TENIR COMPTE DE LA COULEUR DES FILS : Tenir compte seulement de la lettre qui identifie le type de fil. CT50/CT53/CT54 : Si l'ancien thermostat a 3 fils ou plus (sans compter C ou C1), le thermostat de rechange ne convient peu-être pas à...

  • Page 8

    Série CT50 • Mode d’emploi Installation du thermostat 1. Percer des trous aux emplacements repérés au crayon (3/16 po pour les cloisons sèches, 7/32 po pour le plâtre). 2. Entrer les chevilles dans les trous avec un marteau jusqu’à ce qu’elles soient de niveau avec le mur. 3. Tirer les fils par la base du thermostat et insérer les vis. Vérifier le niveau au besoin et serrer les vis.

  • Page 9

    E : Déplacer le commutateur à cette position si le système est une thermopompe ou un appareil de chauffage électrique. (À cette position, le thermostat commande la mise en marche du ventilateur lors d’une demande de chaleur si un fil du ventilateur est raccordé à la borne G.) Réglage de l'anticipateur de chaleur (certains modèles)

  • Page 10

    Si à un moment quelconque pendant la durée de la garantie, le produit est jugé défectueux ou tombe en panne, Honeywell le réparera ou le remplacera (au choix de Honeywell). Si le produit est défectueux, (i) retournez-le avec un reçu ou une autre preuve d’achat au lieu où vous l’avez acheté, ou (ii) appelez Les Services à la clientèle de Honeywell au 1 800 468-1502. Les Services à la clientèle décideront si le produit doit être renvoyé à l’adresse suivante : Honeywell Return Goods, Dock 4 MN10- 3860, 1885 Douglas Dr. N., Golden Valley, MN 55422, ou si un produit de remplacement peut vous être envoyé. Cette garantie ne couvre pas les frais de démontage ou de réinstallation. Elle ne s’applique pas si Honeywell prouve...

  • Page 11

    Retire la cubierta y el termostato, pero deje los cables unidos a la placa de montaje. Deje la placa de montaje en su lugar. Termostato viejo ® Marca registrada de los EE. UU. Patentes en trámite. © 2009, Honeywell International Inc. Todos los derechos reservados. Owner’s Manual English: Page 1 Mode d’emploi Français : Page 6 Manual de Uso Español: Página 11...

  • Page 12

    CT50 Serie • Manual de Uso Rotule los cables y retire la vieja placa de montaje Use un destornillador para desconectar los cables uno a uno. A medida que desconecte cada cable, péguele alrededor el rótulo con la misma letra que figura en su viejo termostato. (En el paquete de su termostato se incluyen rótulos autoadhesivos). Retire la vieja placa de montaje sólo después de haber rotulado todos los cables. Tenga cui- dado de no dejar que los cables sueltos caigan en el hueco de la pared.

  • Page 13

    C • X • B Para no utilizar [3] English: Page 1 • Français : CT50/CT53/CT54 Cableado CT50/CT53/CT54 • Sistema de calefacción de dos cables: Conecte un cable con el terminal de R, un cable al terminal de W. Cableado CT51/CT55 [1] Si los cables son conectados con los terminales de R y de Rc, retire el empalme de metal.

  • Page 14

    CT50 Serie • Manual de Uso Ajuste de funcionamiento del ventilador (CT51/CT55) Fije el interruptor para su sistema: F: Para los sistemas de calefacción a gas o aceite, deje el interruptor de fun-cionamiento del ventilador en la posición original de fábrica (esta posición es para los sistemas que con- trolan el ventilador cuando hay demanda de calefacción). E: Cambie el interruptor a esta posición para los sistemas de calefacción eléctricos o de bombeo de calor. (Esta posición es para los sistemas que permiten que el termostato controle el ventilador cuando hay demanda de calefacción,...

  • Page 15

    Garantía limitada de un año Honeywell garantiza que, a excepción de la batería y en condiciones de uso y servicio normales, este producto no tendrá defectos de fabricación ni de materiales durante un (1) año a partir de la fecha de compra por parte del consumi- dor. Si durante ese período de garantía, el producto resulta defectuoso o tiene problemas de funcionamiento, Honeywell lo reparará o reemplazará (a criterio de Honeywell). Si el producto es defectuoso: (i) devuélvalo, acompañado de la factura u otra prueba de compra con fecha, al lugar donde lo adquirió; o (ii) llame al numéro de atención al cliente de Honeywell al 1-800-468-1502. Atención al cliente determinará si el pro-...

  • Page 16

    CT50 Series • Owner's Manual For assistance with this product please visit http://DIYthermostats.honeywell.com or call Honeywell Customer Care toll-free at 1-800-468-1502 Pour obtenir de l’aide concernant le produit, veuillez consulter le site Web http://DIYthermostats.honeywell.com ou vous adresser aux Services à la clientèle de Honeywell en composant le 1 800 468-1502 Consulte sobre este producto en http://DIYthermostats.honeywell.com o llamando sin cargo a atención al cliente de Honeywell 1-800-468-1502 Automation and Control Solutions Honeywell International Inc. 1985 Douglas Drive North Golden Valley, MN 55422 http://DIYthermostats.honeywell.com...
