Parts List

SYMBOL
PARTS NO.
DESCRIPTION
X–1240–01 PCB ASSEMBLY
C601,602
041 50BGF4R7M
CAP, ELEC. 50V4. 7UF
C603,604
044 TFKP2–100V681H
CAP, FILM 100V680PF
C605,606
044 LFSC160V221H
CAP, STYROL 160V220PF
C607,608
041 25BGF100M
CAP, ELEC. 25V100UF
C609,610
044 LFSCl60V331H
CAP, STYROL 160V330PF
C611,612
041 50BGF10M
CAP, ELEC. 50V10UF
C613–616
044 LFSC160V561H
CAP, STYROL 160V560PF
C617,618
044 LFSC160V471H
CAP, STYROL 160V470PF
C623,624
044 MKT18–100V104K
CAP, FILM 100V0. 1UF
C802
041 GS25V101–B
CAP, ELEC. 25V100UF
C803
041 GS63V221–D
CAP, ELEC. 63V220UF
C804
041 GS63V220–B
CAP, ELEC. 63V22UF
C901–908
043 LTC500V103
CAP, CERA. 500V0. 01UF
C909–912
041 ALC20S1023XX
CAP. ELEC. 63V10000UF
D601–608 034 LT1N4148–86
DIODE
D609–612 034 LT1N4003–TB
DIODE
D80l
034 LT1N4148–86
DIODE
D802
034 TRD6. 2JST1
ZENER DIODE
D803–806 034 LT1N4003–TB
DIODE
DIODE
D807,808
034 LT1N4148–86
D901,902
034 LBR84
POWER DIODE
F601–604
036 5ST5
MINI FUSE 250V5A
PJ1
066 L4TR–2487#8
1P PIN JACK(WHT)
PJ2
066 L4TR–2487#7
1P PIN JACK(RED)
Q601–606 033 LT2SC2362KAA–FG
TRANSISTOR
Q607–612 033 LT2SA1016KAA–FG
TRANSISTOR
Q613,614
033 L2SA1209–ST
TRANSISTOR
Q615,616
033 L2SC2911–ST
TRANSISTOR
Q619,620
033 T2SC3478T–LKU
TRANSISTOR
Q621,622
033 T2SA1376T–LKU
TRANSISTOR
Q801–803 033 LT2SC2362KAA–FG
TRANSISTOR
R601,602
054 LEE10–102
R, METAL 1K
R603,604
054 LEE10–333
R, METAL 33K
R605,606
054 LEE10–471
R, METAL 470R
R607–610
054 LTMK201K5FECZ
R, METAL 1% l. 5K
R611,612
054 LTMK2220RFECZ
R, METAL l% 220R
R613,614
054 LTMF1/4–5600F
R, MRS25 560R
R615–618
054 LTMK201K5FECZ
R, METAL l% l. 5K
R619,620
054 LTMK2220RFECZ
R, METAL 1% 220R
R621,622
054 LTMK2047KFECZ
R. METAL l% 47K
R623,624
054 LTMK2100RFECZ
R, METAL 1% 100R
R625,626
054 LTMF1/4–6801F
R, MRS25 6. 8K
R627,628
054 LTMF1/4–3901F
R, MRS25 3. 9K
R629,630
054 LTMK2100RFECZ
R, METAL l% 100R
R631,632
054 LTMK2001KFECZ
R, METAL l% 1K
R633,634
054 LTMK2047RFECZ
R, METAL l% 47R
R635–646
054 NIR2–0. 22JF
R, METAL 2W 0.22R
R647,648
054 2WS10JF
R, METAL 2W 10R
R651,652
054 LTMK2018KFECZ
R, METAL l% 18K
R653,654
054 LTMF3300
R, METAL 330R
R655–658
054 LTMK2220RFECZ
R, METAL 1% 220R
SYMBOL
PARTS NO.
DESCRIPTION
R661
054 LTMK2018KFECZ
R, METAL 1% 18K
R801
054 1WS2. 7KJF
R, METAL 1W 2.7K
R802
053 CR14–101J–A
R, CARBON 100R
R803
053 CR14–104J–A
R, CARBON 100K
R804
053 CR14–224J–A
R, CARBON 220K
R805
053 CR14–104J–A
R, CARBON 100K
R806
053 CR14–333J–A
R. CARBON 33K
R807
053 CR14–104J–A
R. CARBON 100K
R808
053 CR14–272J–A
R, CARBON 2.7K
R809, 810
054 1WS6. 8KJF
R, METAL 1W 6.8K
R811, 812
053 CR14–104J–A
R, CARBON 100K
R813, 814
053 CR14–183J–A
R, CARBON 18K
R815, 816
053 CR14–392J–A
R, CARBON 3.9K
R817, 818
053 CR14–273J–A
R, CARBON 27K
R819
054 1WS6. 8KJF
R, METAL 1W 6.8K
RY801
063 EG2–24NU
RELAY
S601–603
068 TD–03SG
3P CONNECTOR WAFER
SP1
067 C–4493A00
SPEAKER TERMINAL
TH601, 602 034 TD5C350D
THERMISTER
SEMI–FIXED RESISTOR
VR601, 602 051 LVM6CKPV1S2.2K
019 TO–126
INSULATION SHEET
069 C–3417A
FUSE CLIP
X–1240–02 PCB ASSEMBLY
C001
044 DE7150F472M
SPARK KILLER
S00l
061 LC–4176A02
POWER SWITCH
HEAT SINKER ASSEMBLY
Q617, 618 032 2SD1953
TRANSISTOR
Q623, 624 033 2SC4381–OY
TRANSISTOR
Q625, 626 033 2SA1667–OY
TRANSISTOR
Q627–632 033 2SC3856 –OPY
POWER TRANSISTOR
Q635 –640 033 2SA1492–OPY
POWER TRANSISTOR
019 TO–220
INSULATION SHEET(S)
019 TO–3P
INSULATION SHEET(L)
017 RM4–08B00
HEAT SINKER BOARD
OTHERS
011 TFP–801A
FRONT PANEL ASSY
012 L4TQF–15
POWER BUTTON 14X14
014 C–4550A13
UPPER COVER
014 L4TR–2797#3
ORNAMENT SIDE BOARD
014 RM4–07A00
BOTTOM BOARD
015 RP–334
REAR CHASSlS
019 L4TSH–19#2
PLASTIC FOOT 50F
019 4TR–2823#2
PLASTIC FOOT 24F
022 T–1052W04
POWER TRANSFORMER
072 L4TR–670#5
AC CORD for STD
072 LC–3763
AC CORD for AUSTRALIA
072 C–4572A0l
AC CORD for UK
072 C–4573A01
AC CORD for CEE
081 LTZ–183
STYROL SIDE MOULDING
081 RM4–11B00
INSIDE CARTON
3

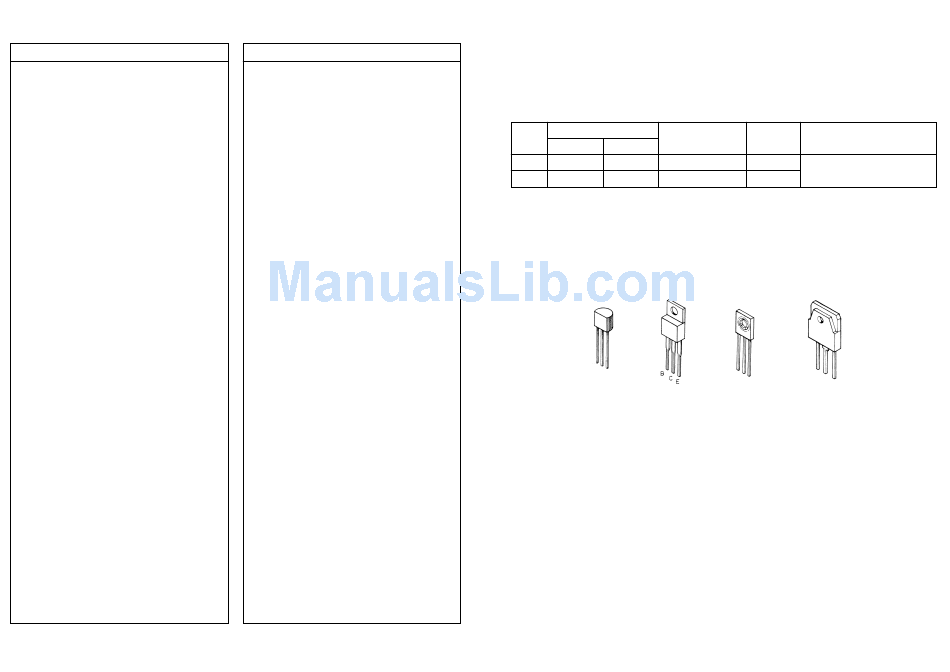

Adjustment
Instruments : DC milli–voltmeter
Notes
: Prior to Bias Adjustment, run about 5minutes with rated output(8ohms) and
warm up Power Transistor and Heat Sink. Set input off.
Coupling
Step
Plus Lead
Minus Lead
1
TP1–1
TP1–2
X–1240–01 PCB
2
TP2–1
TP2–2
X–1240–01 PCB
E
C
B
B
C
E
2SA1376
2SA1667
2SC3478
2SC4381
2SA1209
2SC2911
2SA1016K
2SC2362K
Location
Adjust
Adjust for
VR601
DC milli–voltmeter reads 5mV
VR602
E
B
C
C
B
E
2SD1953
2SA1492
2SC3856
4
