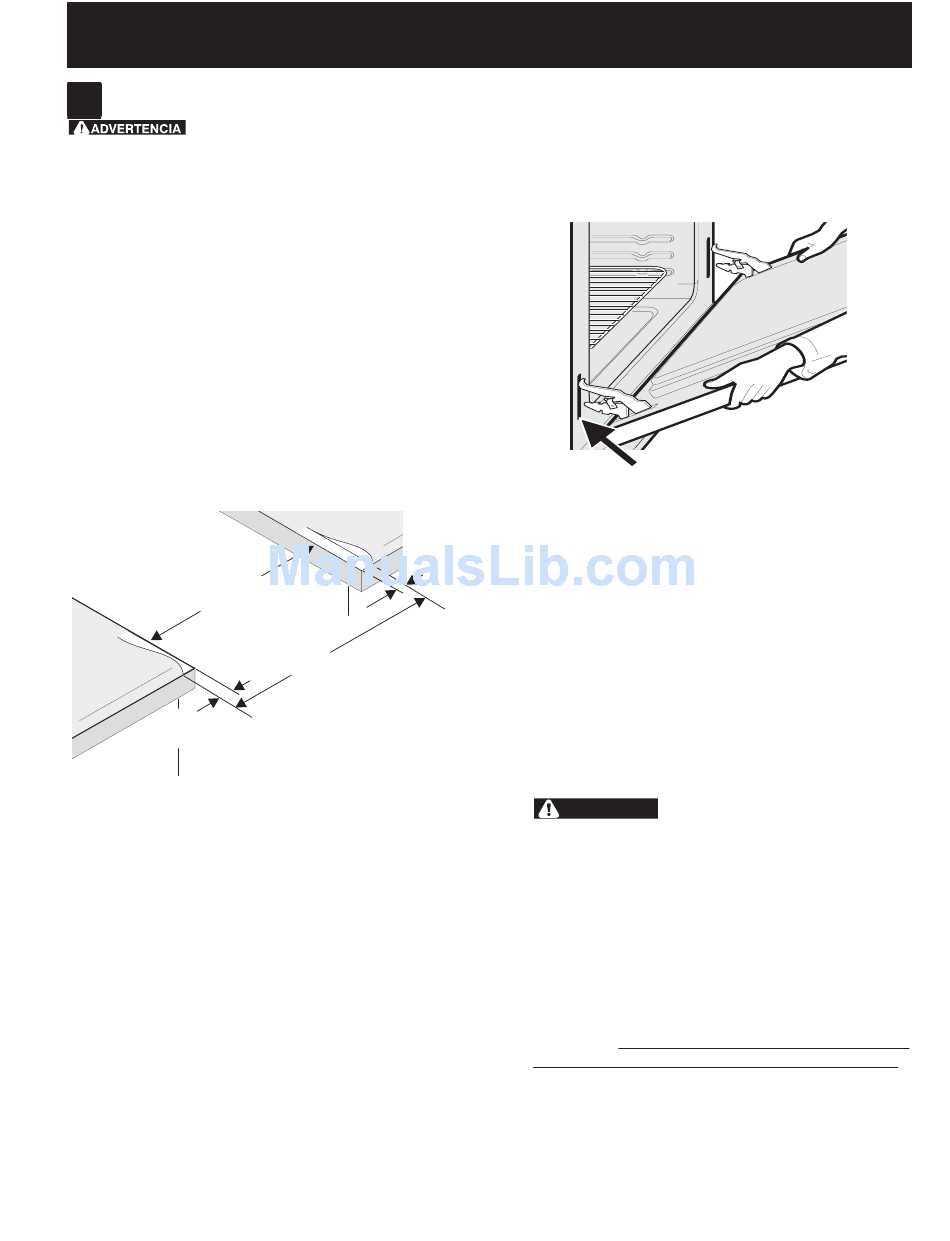

INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA EMPOTRABLE DE 30"
3
Instalación de la estufa
La corriente eléctrica a la estufa debe
apagarse mientras se hagan las conexiones. Si no se
hace esto puede provocar daño serio o muerte.
Preparación del mostrador
• Las extremidades de la cocina sobrepasan el borde de
su mostrador.
• Si tiene un mostrador con las extremidades
cuadradas (planas), no se necesita ninguna
preparación del mostrador.
• El reborde de frente de mostradores moldeados
deben tener bordes moldeados a ¾" (1.9cm) a partir
de cada extremidad de la apertura (Figura 3).
• Los mostradores enazulejos deberán necesitar un
recorte de ¾" (1.9 cm) a partit de cada extremidad y/o
un borde redondeado aplanado (Figura 3).
• Si el ancho de la abertura del mostrador es
más grande que 30 1/16" (76,4 cm), ajuste a las
dimensiones como para el ¾" (1.9).
Anchura de
hueco mín.
¾"
(1.9 cm)
Figura 3
Esta estufa está diseñada para colocarse en el tablero. No
se sostiene en el piso.
Asegúrese de que la parte baja de los armarios esté a
una altura de un mínimo de 30" (76.2 cm) del área de la
estufa.
Para eliminar el peligro de tener que extender el brazo
por encima de la superfi cie caliente de la estufa, se debe
evitar la instalación de gabinetes por encima de élla. Si hay
que instalar gabinetes por encima de la estufa, se puede
reducir el riesgo instalando un ventilador de estufa que se
proyecte horizontalmente un mínimo de 5" (12.7 cm) más
allá del borde delantero inferior de los gabinetes.
¾"
(1.9 cm)
31½"
(81 cm)
Mostrador moldeado o
enazulejo recortado ¾"
(1.9 cm) hacia atrás en las
esquinas de frente de la
abertura del mostrador.
Nota importante: No es necesario, pero sí es
conveniente, quitar la puerta para instalar el horno.
unidad debe de ser colocada sobre una mesa o la parte
frontal de la unidad debe de ser levantada para poder abrir
.
la puerta enteramente
Consulte las instrucciones para retirar la puerta en la Guía
de Uso y Cuidado.
1. Instale los gabinetes inferiores con una separación de
30" (76.2 cm), y asegúrese de que estén a plomo y
nivelados antes de unirlos al tablero.
2. Corte el tablero exactamente como se muestra en la
Figura 1. Cepille a nivel el borde levantado, para que
libre un fi lete de 31½" (81 cm) de ancho en tableros
con bordes laminados.
3. Instale la caja de conexiones eléctricas en un armario
adjunto o debajo del piso (la estufa tiene 48"/ 122 cm
de alambre). Abra un agujero de 1¼" (3.2 cm) para
traer el alambre hasta la caja de conexiones.
4. Para una instalación óptima, la superfi cie superior de
la mesada debe estar nivelada y ser plana (sobre el
mismo plano) en los 3 lados adyacentes a la cocina. Se
deben hacer los ajustes correspondientes para hacer
que la parte superior quede plana, de lo contrario
podrán quedar espacios entre la mesada y la cocina.
ATENCION
5.
artefacto, no lo manipule cerca del vidrio cerámico.
Manipúlelo con cuidado.
6. Coloque la cocina enfrente de la abertura del armario.
7. Introduzca el alambre eléctrico por el agujero y fíjelo a
la caja. Deje sufi ciente alambre fl ojo para permitir que
la estufa se jale hacia delante varias pulgadas si fuera
necesario darle servicio.
8.
La puerta del horno es pesada. Se aconseja retirar
la puerta para eliminar su peso mientras se
coloca la cocina en posición. Ve a las instrucciones
para retirar la puerta del horno en la Guía de Uso
y Cuidado.
NUNCA levantar la unidad tomándola
del panel de control ya que esto podría dañarlo.
Levante la cocina y colóquela en posición sobre
la mesada y asegúrese que el artefacto esté
centrado en la abertura de corte para asegurar
que las bridas del panel superior estén apoyadas
en la mesada para evitar que el vidrio se rompa.
17
Para reducir el riesgo de dañar su
La
