Kurzanleitung

Gehen Sie folgendermaßen vor, um den MultiSync LCD-Monitor an Ihr System anzuschließen:
1. Schalten Sie Ihren Computer aus.
2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Kabel mit dem Anschluss der Grafikkarte in Ihrem
System (Abbildung A.1). Ziehen Sie die Schrauben fest.
PC mit analogem Ausgang: Verbinden Sie das Mini-D-SUB-auf-Mini-D-SUB-Kabel (15 Stifte) mit dem Anschluss der
Grafikkarte in Ihrem System (Abbildung A.1).
Mac: Schließen Sie den MultiSync Macintosh-Kabeladapter an den Computer an, und verbinden Sie dann das Mini-D-
SUB-Kabel (15 Stifte) mit dem MultiSync Macintosh-Kabeladapter (Abbildung B.1).

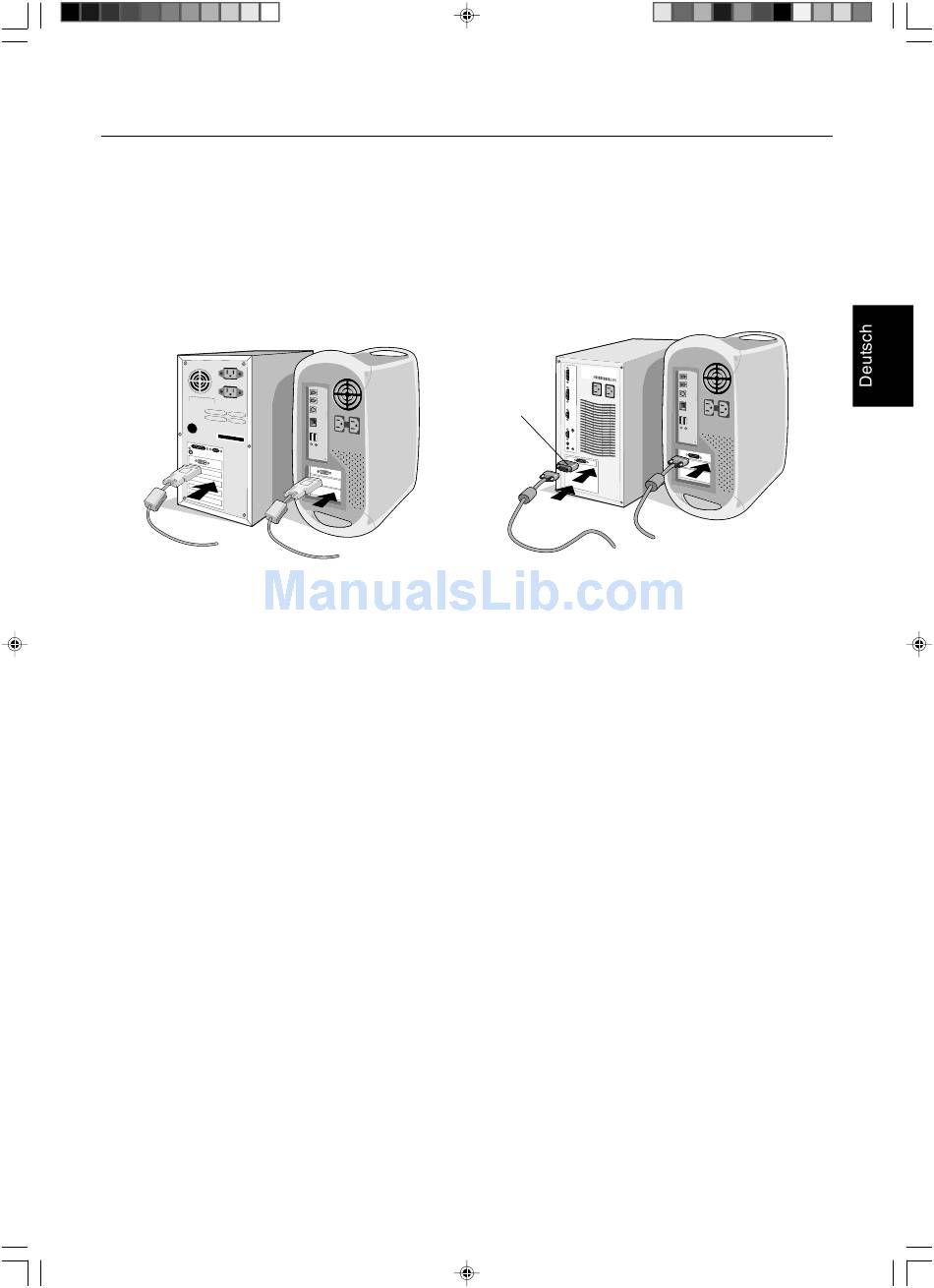

Abbildung A.1
HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.
3. PC oder Mac mit digitalem DVI-Ausgang: Stecken Sie das DVI-Signalkabel in den Anschluss auf der Rückseite des
Monitors ein. Verlegen Sie das Signalkabel (Abbildung C.1). Schließen Sie nur ein DVI-Kabel an Eingang 2 an.
PC mit analogem Ausgang: Stecken Sie das Mini-D-SUB-Signalkabel (15 Stifte) in den Anschluss auf der Rückseite des
Monitors ein. Verlegen Sie das Signalkabel (Abbildung C.1). Schließen Sie nur ein Mini-D-SUB-Kabel (15 Stifte) an
Eingang 1 an.
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls
und einer Verkürzung der Lebensdauer dieses Moduls führen.
Nehmen Sie die Kabel, und verlegen Sie sie an der Rückseite des Fußes (Abbildung C.1). Decken Sie die Kabel dann mit
der optionalen Kabelabdeckung ab (Abbildung C.2).
Achten Sie beim Verlegen der Kabel auf Neigung, Höhe und Senkung des Bildschirms.
4. Stecken Sie ein Ende des Netzkabels auf der Rückseite des Monitors und das andere Ende in die Steckdose ein
(Abbildung C.1).
HINWEIS: Verwenden Sie das mitgelieferte Netzkabel. Wenn es nicht der Form und den Anschlusswerten der Netzsteckdose
entspricht, beachten Sie zur richtigen Verwendung des Netzkabels den Abschnitt „Einsatzempfehlungen".
5. Der Vacation-Schalter auf der linken Seite des Monitors muss eingeschaltet sein. Schalten Sie den Computer und den
Monitor mit dem Netzschalter an der Vorderseite (Abbildung D.1) ein.
HINWEIS: Es gibt zwei Schalter; einen an der linken Seite und einen an der Vorderseite des Monitors. Schalten Sie den
Monitor NICHT ein und sofort wieder aus.
6. Verwenden Sie die folgenden OSM-Steuerungen, um die Einrichtung des MultiSync LCD-Monitors abzuschließen:
• Automatische Kontrastkorrektur (nur analoger Eingang)
• Automatische Einstellung (nur analoger Eingang)
Im Abschnitt Bedienelemente dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSM-
Steuerungen.
HINWEIS: Treten Probleme auf, beachten Sie das Kapitel Fehlerbehebung in dieser Bedienungsanleitung.
HINWEIS: Installation und Benutzung der Software werden im Benutzerhandbuch beschrieben, das sich in der Hülle mit der
NEC LCD-Installationssoftware-CD befindet.
