Features:
• Full Range Class D Topology
• Compact Size for Easy Installation
• High and Low Pass Crossovers
• Robust Unregulated Power Supply
• Surface Mount Component Technology
• Power Supply Filtering eliminates AM/FM interference
• Panel Mounted RCAs
• Direct Insert Power and Speaker Terminals
• Audio Precision Quality Control Verification
• High Temperature Plexiglass cover
• Remote subwoofer level control included (SD600.1/SD800.5 Only)

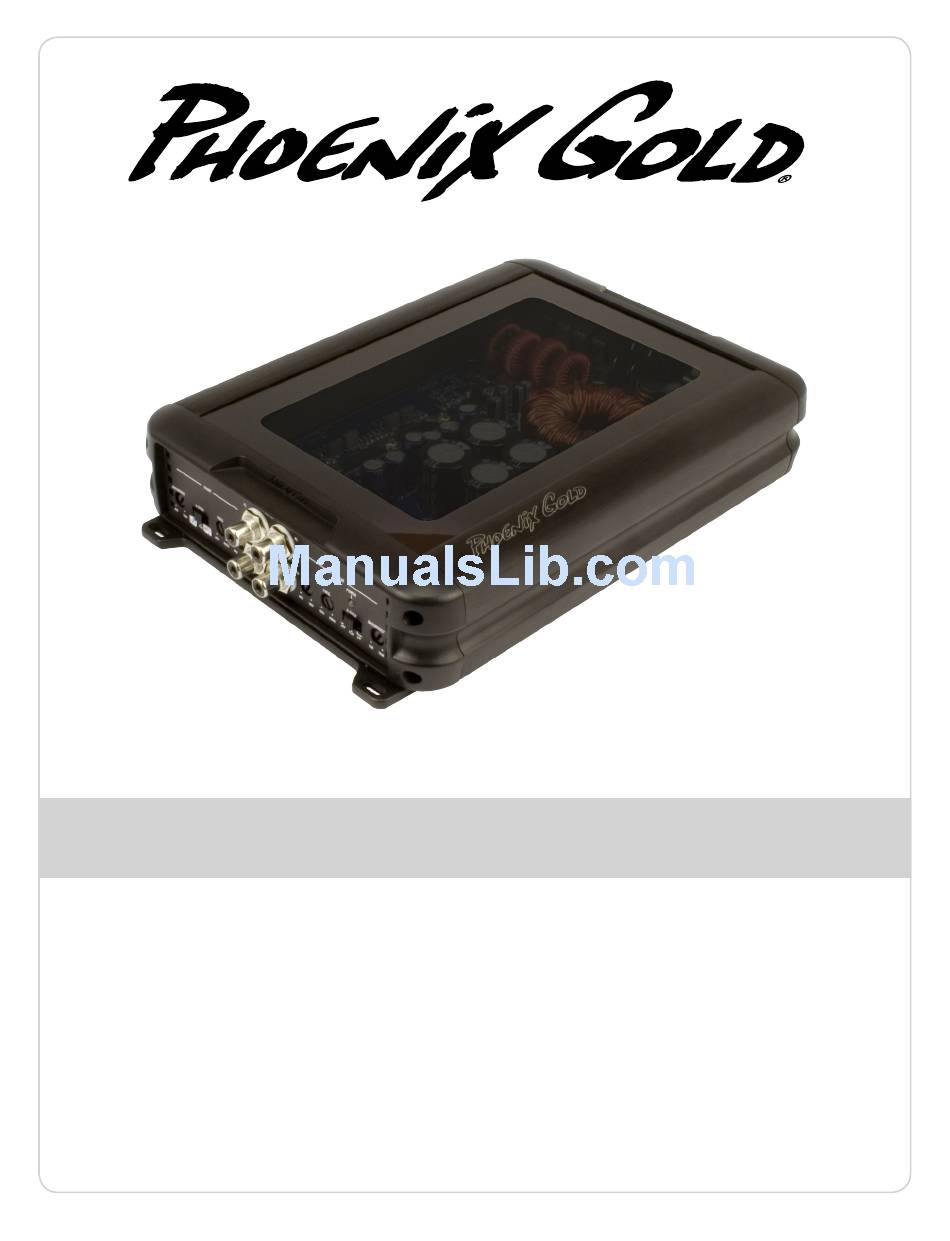

Amplifier Manual
Manuel de l'amplifica teur
Models: SD600.1, SD500.4, SD800.5
Caractéristiques:
• Topologie de classe D de gamme complète
• Petit format pour faciliter l'installation
• Filtres croisés passe-haut et passe-bas
• Alimentation électrique robuste non réglementée
• Technologie de composant monté en surface
• Filtrage de l'alimentation électrique qui élimine l'interférence AM/FM
• Amplificateurs à couplage RC montés sur des panneaux
• Terminaux d'alimentation et de haut-parleurs à insertion directe
• Vérification du contrôle de la qualité de la précision audio
• Couvercle de plexiglas résistant aux températures élevées
• Niveau de contrôle de passe-bas inclus (SD600.1/SD800.5)
© 2011 Phoenix Gold • www.phoenixgold.com
Advertisement
Table of Contents
Related Manuals for Phoenix Gold SD800.5
Summary of Contents for Phoenix Gold SD800.5
- Page 1 • Vérification du contrôle de la qualité de la précision audio • High Temperature Plexiglass cover • Couvercle de plexiglas résistant aux températures élevées • Remote subwoofer level control included (SD600.1/SD800.5 Only) • Niveau de contrôle de passe-bas inclus (SD600.1/SD800.5) © 2011 Phoenix Gold • www.phoenixgold.com...
-
Page 2: Specifications
300 x 1 @ 4 ohm 400 x 1 @ 2 ohm Recommended Fuse Size: 60 amp Power/Ground Wire Size: 4 Gauge Dimensions (Includes Mounting Feet): 13.1” L x 7.1” W x 2.0” H © 2011 Phoenix Gold • www.phoenixgold.com... -
Page 3: Monoblock Power Amplifier
NOTE: Visible through the plexiglass cover, a single blue power LED is located In the lower corner of all SD amplifiers. SUB. FUSE GROU ND + 12V © 2011 Phoenix Gold • www.phoenixgold.com... - Page 4 POWER 30Hz 300Hz 18dB 10Hz 55Hz NOTE: Visible through the plexiglass cover, a single blue power LED is located In the lower corner of all SD amplifiers. © 2011 Phoenix Gold • www.phoenixgold.com FUSE GROU ND + 12V...
-
Page 5: Channel Power Amplifier
20dB of volume adjustment. This is not a bass boost, it controls the this setting. level of the subwoofer channel only. NOTE: This control is not compatible GROUND REMOTE + 12V SPEAKER with the Phoenix Gold LPL44 level control. SUB INPUT FRONT INPUT REAR SUB INPUT SENS... -
Page 6: System Tuning
If the short is in the amplifier LP frequency control is not set too low at the same time. itself, see your Phoenix Gold dealer. If no short is present, replace the fuse. Frequent amplifier shutdown with automatic recovery: This indicates... -
Page 7: Spécifications
300 x 1 @ 4 ohm 400 x 1 @ 2 ohm Taille du fusible: 60 amp Taille du fil d’alimentation/de masse: calibre 4 Dimensions (Comprend pieds de montage): 13,1po L x 7,1po W x 2,0po H © 2011 Phoenix Gold • www.phoenixgold.com... - Page 8 Doit être relié à la borne négative de la batterie de la voiture ou boulonné sur 15Hz 250Hz 15Hz 250Hz un élément propre et non peint du châssis du véhicule. POWER SUB. FUSE GROU ND + 12V © 2011 Phoenix Gold • www.phoenixgold.com...
- Page 9 12V+ SORTIES ENCEINTES Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie Utilisé pour connecter l’amplificateur aux enceintes. SD800.5 impédance INPUT minimale est de 4 ohms ponté ou stéréo 2 ohms. de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.
- Page 10 SORTIES ENCEINTES Doit être relié à la borne positive protégée par fusible (+12 V) de la batterie Utilisé pour connecter l’amplificateur aux enceintes. SD800.5 impédance minimale est de 2 ohms. de la voiture. Le fusible doit être situé à moins de 18 pouces de la batterie.
-
Page 11: Système De Réglage
Si le court-circuit est Arrêts fréquents de l’amplificateur avec récupération automatique: Cela indique l’arrêt thermique dans l’amplificateur, voir votre distributeur Phoenix Gold. S’il n’y a pas de court-circuit, remplacez le chronique de l’amplificateur en raison du fonctionnement à haute température intérieure constante. - Page 12 LIMITED WARRANTY ON AMPLIFIERS Phoenix Gold warrants this product to be free of defects in materials and workmanship for a period of one (1) years from the original date of purchase. This warranty is not transferable and applies only to the original purchaser from an authorized Phoenix Gold dealer in the United States of America only. Should service be necessary under this warranty for any reason due to manufacturing defect or malfunction, Phoenix Gold will (at its discretion), repair or replace the defective product with new or remanufactured product at no charge.
