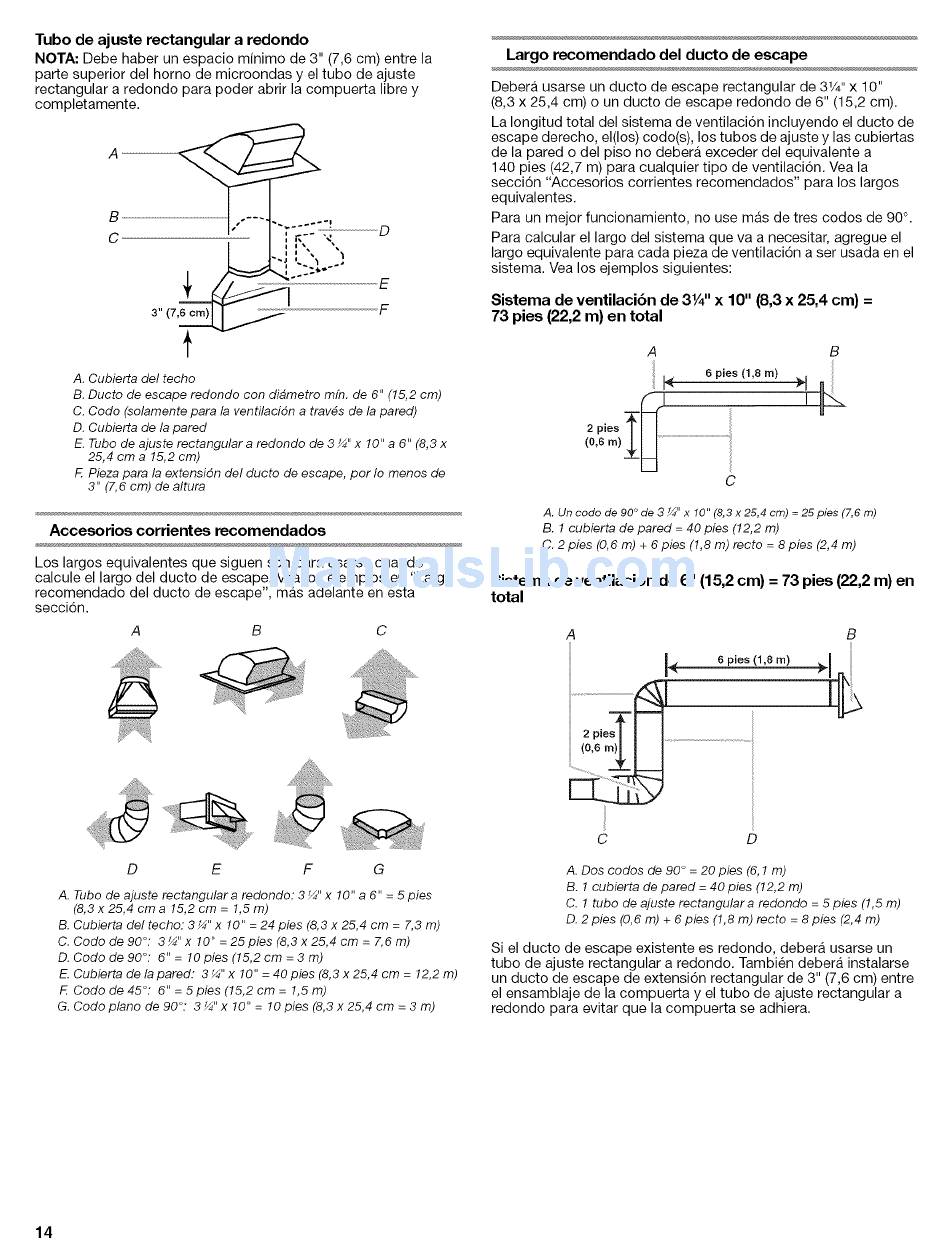

Tubo de ajuste rectangular a redondo
NOTA: Debe haber un espacio minimo de 3" (7,6 cm) entre la
parte superior del homo de microondas y el tubo de ajuste
rectangular a redondo para poder abrir la compuerta libre y
completamente.
B
C
E
F
A. Cubierta del techo
B. Ducto de escape redondo con di#metro mfn. de 6" (15,2 cm)
C. Code (selamente para la ventilacidn a trav_s de la pared)
D. Cubierta de la pared
E. Tubo de ajuste rectangular a redondo de 3 _" x 10" a 6" (8,3 x
25,4 cm a 15,2 cm)
F. Pieza para la extensidn del ducto de escape, per Io menos de
3" (7,6 cm) de altura
Accesorios corrientes recomendados
Los largos equivalentes que siguen son para usarse cuando
calcule el largo del ducto de escape, Vea los ejemplos en "Largo
recomendado del ducto de escape", mas adelante en esta
secci6n.
A B C
E F G
A. Tube de ajuste rectangular a redondo: 3 _" x 10" a 6" = 5 pies
(8,3 x 25,4 cm a 15,2 cm = 1,5 m)
B. Cubierta del techo: 3 ¼" x 10" = 24 pies (8,3 x 25,4 cm = 7,3 m)
C. Codo de gO°: 3 _" x 10" = 25 pies (8,3 x 25,4 cm = 7,6m)
D. Codo de 90°: 6" = 10 pies (15,2 cm = 3 m)
E. Cubierta de la pared: 3 ¼" x 10" = 40 pies (8,3 x 25,4 cm = !2,2 m)
F. Codo de 45°: 6" = 5 pies (15,2 cm = 1,5 m)
G. Codo piano de 90°: 3 _" x 10" = 10 pies (8,3 x 25,4 cm = 3 m)
Largo recomendado del ducto de escape
Debera usarse un ducto de escape rectangular de 31/4"x 10"
(8,3 x 25,4 cm) o un ducto de escape redondo de 6" (15,2 cm).
La Iongitud total del sistema de ventilacidn incluyendo el ducto de
escape derecho, el(los) codo(s), los tubos de ajuste y las cubiertas
de la pared odel piso no debera exceder del equivalente a
140 pies (42,7 m) para cualquier tipo de ventilacidn. Vea la
seccidn "Accesorios corrientes recomendados" para los largos
equivalentes.
Para un mejor funcionamiento, no use mas de tres codos de 90 °.
Para calcular el largo del sistema que va a necesitar, agregue el
largo equivalente para cada pieza de ventilacidn a ser usada en el
sistema. Vea los ejemplos siguientes:
Sistema de ventilacibn de 31/4 '' x 10" (8,3 x 25,4 cm) =
73 pies (22,2 m) en total
A
6 pies (1,8 m)
t<
(0,6 m)2__U
C
B
A. Un codo de 90° de 3 ¼" x 10" (8,3 x 25,4 cm) = 25 pies (7,6 m)
B. 1 cubierta de pared = 40 pies (12,2 m)
C. 2 pies (0,6 m) + 6 pies (1,8 m) recto = 8 pies (2,4 m)
Sistema de ventilacibn de 6" (15,2 cm) = 73 pies (22,2 m) en
total
A B
C D
A. Dos codos de 90 ° = 20 pies (6,1 m)
B. 1 cubierta de pared = 40 pies (12,2 m)
C. 1 tubo de ajuste rectangular a redondo = 5pies (1,5 m)
D. 2 pies (0,6 m) + 6 pies (1,8 m) recto = 8 pies (2,4 m)
Si el ducto de escape existente es redondo, debera usarse un
tubo de ajuste rectangular a redondo. Tambien debera instalarse
un ducto de escape de extensidn rectangular de 3" (7,6 cm) entre
el ensamblaje de la compuerta y el tubo de ajuste rectangular a
redondo para evitar que la compuerta se adhiera.
14
