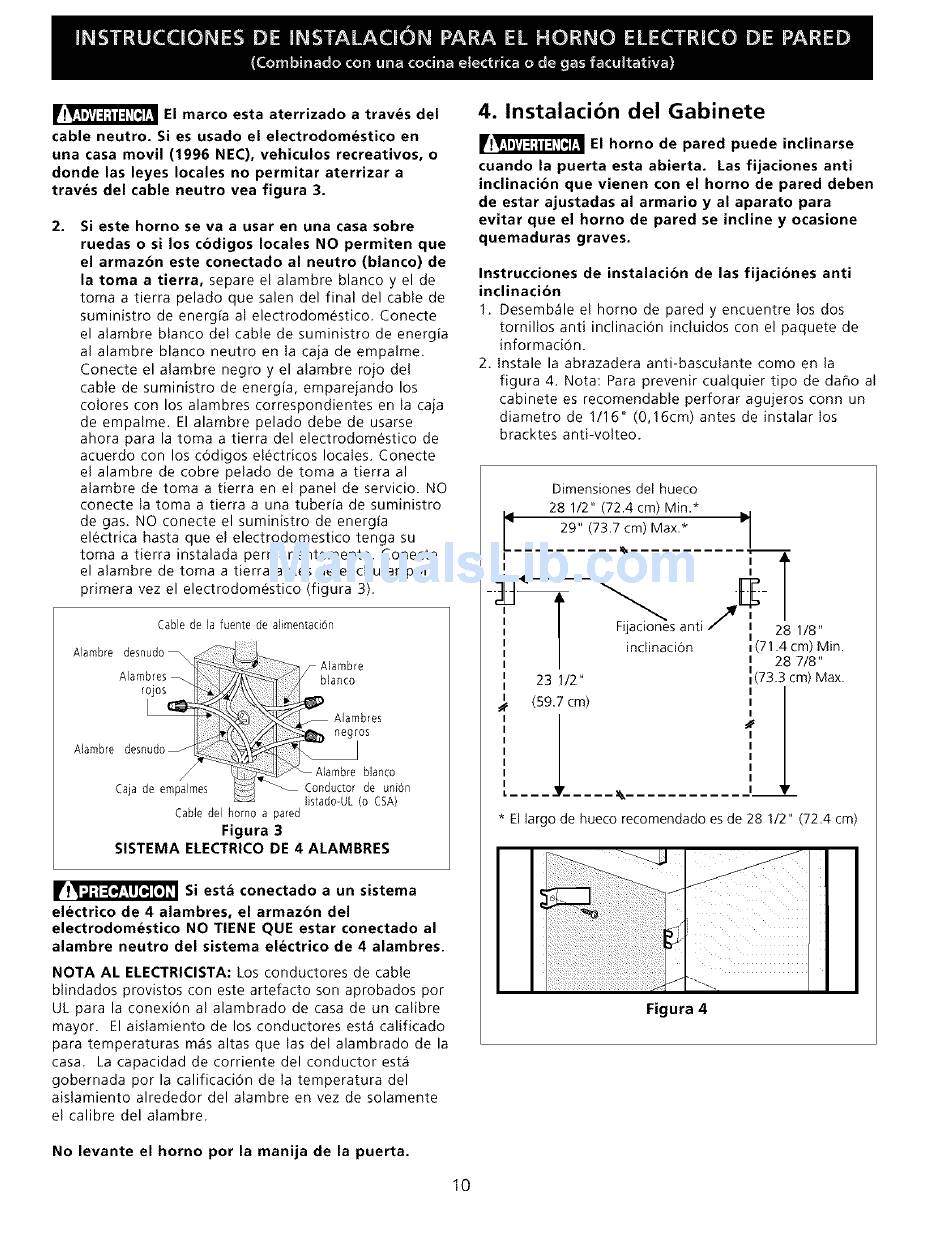

Electrolux E30WD75DSS Installation Instructions Manual page 10

El marco esta aterrizado a trav_s del
cable neutro. Si es usado el electrodomestico en
una casa movil (1996 NEC), vehiculos recreativos, o
donde las leyes locales no permitar aterrizar a
trav_s del cable neutro vea figura 3.
2.
Si este homo se va a usar en una casa sobre
ruedas o si los cbdigos locales NO permiten que
el armazbn este conectado al neutro (blanco) de
la toma a tierra, separe el alambre blanco y el de
toma a tierra pelado que salen del final del cable de
suministro de energia al electrodomestico. Conecte
el alambre blanco del cable de suministro de energia
al alambre blanco neutro en la caja de empalme.
Conecte el alambre negro y el alambre rojo del
cable de suministro de energia, emparejando los
colores con los alambres correspondientes en la caja
de empalme. El alambre pelado debe de usarse
ahora para la toma a tierra del electrodom_stico de
acuerdo con los c6digos electricos locales. Conecte
el alambre de cobre pelado de toma a tierra al
alambre de toma a tierra en el panel de servicio. NO
conecte la toma a tierra a una tuberia de suministro
de gas. NO conecte el suministro de energia
electrica hasta que el electrodomestico tenga su
toma a tierra instalada permanentemente. Conecte
el alambre de toma a tierra antes de enchufar por
primera vez el electrodomestico (figura 3).
Cable de la fuente de aJimentaci6n
Conductor de uni6n
listado-UL (o CSA)
Cable del homo a pared
Figura 3
SISTEMA ELECTRICO DE 4 ALAMBRES
Si estE conectado a un sistema
electrico de 4 alambres, el armaz6n del
electrodomestico NO TIENE QUE estar conectado al
alambre neutro del sistema el_ctrico de 4 alambres.
NOTA AL ELECTRICISTA: Los conductores de cable
blindados provistos con este artefacto son aprobados por
UL para la conexi6n al alambrado de casa de un calibre
mayor. El aislamiento de los conductores est.1 calificado
para temperaturas m4s altas que las del alambrado de la
casa. Lacapacidaddecorrientedelconductorest4
gobernada por la calificaci6n de la temperatura del
aislamiento alrededor del alambre en vez de solamente
el calibre del alambre.
4. Instalacion del Gabinete
IIr!_ El homo de pared puede inclinarse
cuando la puerta esta abierta. Las fijaciones anti
inclinacibn que vienen con el horno de pared deben
de estar ajustadas al armario y al aparato para
evitar que el homo de pared se incline y ocasione
quemaduras graves.
Instrucciones de instalacibn de las fijacibnes anti
inclinaci6n
1. Desemb_ile el homo de pared y encuentre los dos
tornillos anti inclinaci6n induidos con el paquete de
informaci6n.
2. Instale la abrazadera anti-basculante como en la
figura 4. Nota: Para prevenir cualquier tipo de daho al
cabinete es recomendable perforar agujeros conn un
diametro de 1/16" (0,16cm) antes de instalar los
bracktes anti-volteo.
Dimensiones del hueco
28 1/2" (72.4 cm) Min.*
29" (73.7 cm) Max.* b
I I
I
23 I/2"
(59.7 cm)
'1_
1
I
s anti 28 1/8"
inclinaci6n i(7 .4 cm) M n.
i 28 7/8"
I(73.3 cm) Max.
I
I
I
* El largo de hueco recomendado es de 28 1/2" (72.4 cm)
Figura 4
No levante el horno por la manija de la puerta.
10
