Haier HVCE15 User Manual

Built-in / freestanding wine cellar.
Hide thumbs
Built-In / Freestanding Wine Cellar
Construire Dans / Indépendant Vin Cave
Construido En / Bodega Aislada
User Manual
Model # HVCE15, HVCE24
Guide de l'Utilisateur
Modéle # HVCE15, HVCE24
Manual del Usuario
Para Modelo de # HVCE15, HVCE24
Quality
Innovation
ß
HVCE24
Style
ß

   Related Manuals for Haier HVCE15

   Summary of Contents for Haier HVCE15

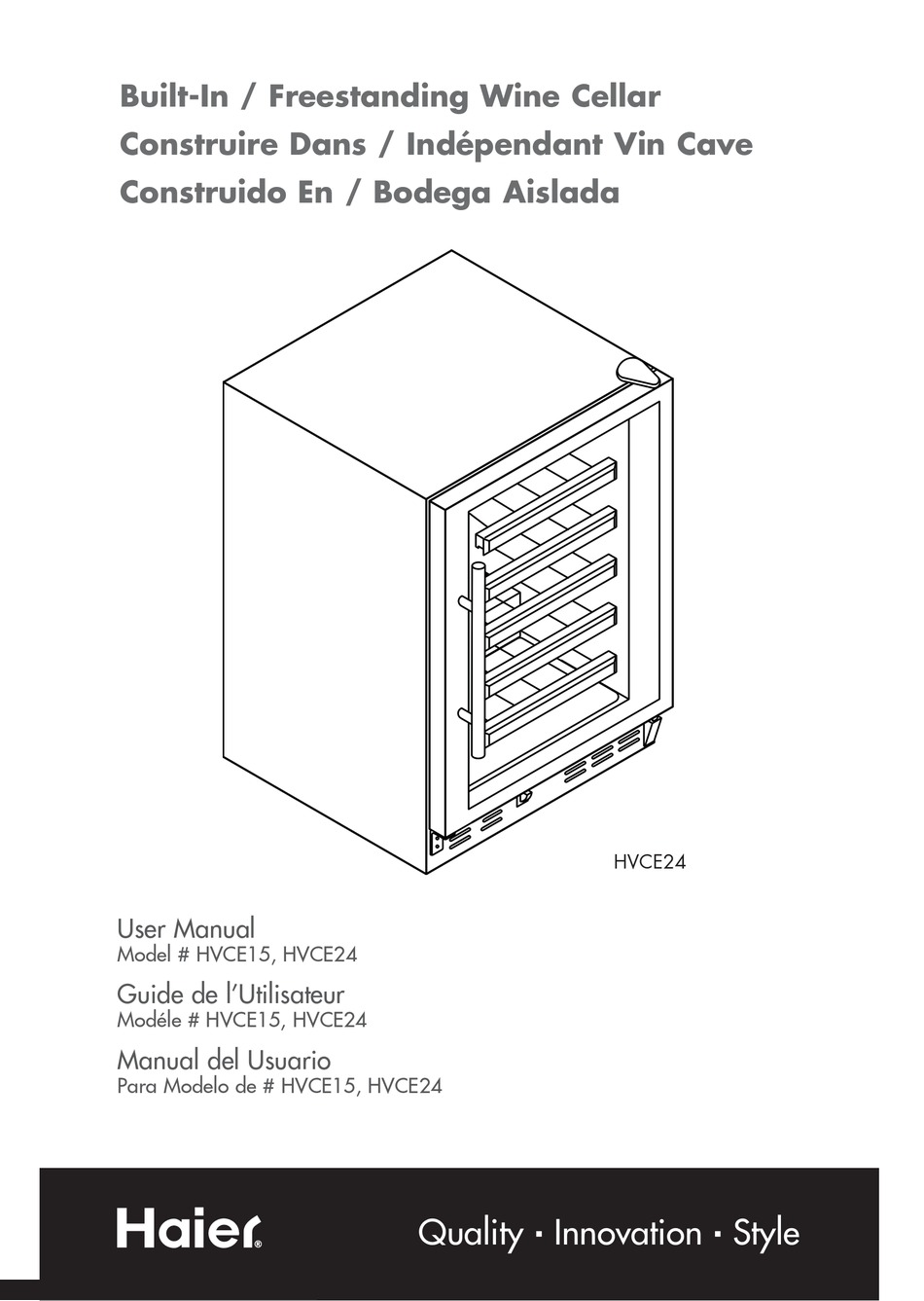

  • Page 1

    Built-In / Freestanding Wine Cellar Construire Dans / Indépendant Vin Cave Construido En / Bodega Aislada User Manual Model # HVCE15, HVCE24 Guide de l’Utilisateur Modéle # HVCE15, HVCE24 Manual del Usuario Para Modelo de # HVCE15, HVCE24 HVCE24 Quality Innovation ß Style ß...

  • Page 2: Safety Precautions

    English SAFETY PRECAUTIONS When using this appliance, always exercise basic safety precautions, including the following: 1) Read all of the instructions before using this appliance. 2) Use this appliance only for its intended purpose as described in this use and care guide. 3) This wine cellar must be properly installed in accordance with the installation instructions before it is used.

  • Page 3

    Leave the shelves in place so that children may not easily climb inside. Thank you for using our Haier product. This easy-to-use manual will guide you in getting the best use of your wine cellar.

  • Page 4: Table Of Contents

    English TABLE OF CONTENTS PAGE Safety Precautions ...1 Parts And Features ...4 Installing Your Wine Cellar...5 Unpacking Your Wine Cellar...5 Leveling Your Wine Cellar...5 Electrical Requirements ...5 Use of Extension Cord ...5 Wine Cellar Features And Use ...6 Initial Set Up ...6 Shelving...7 Interior Light ...7 Normal Operating Sounds...7...

  • Page 5: Parts And Features

    PARTS AND FEATURES HVCE24 bottle adjustable shelving* capacity temp. control HVCE15 electronic glide-out (not with shown) woodtrim HVCE24 electronic glide-out (not shown) with woodtrim * Quantity and style will vary per model purchased. interior door door trim leveling light handle...

  • Page 6: Installing Your Wine Cellar, Unpacking Your Wine Cellar, Leveling Your Wine Cellar, Electrical Requirements

    English INSTALLING YOUR WINE CELLAR Unpacking Your Wine Cellar 1. Remove all packaging material. This includes the foam base and all adhesive tape holding the wine cellar accessories inside and outside. 2. Inspect and remove any remains of packing, tape or printed materials before powering on the wine cellar.

  • Page 7: Wine Cellar Features And Use, Initial Set Up

    WINE CELLAR FEATURES AND USE Initial Setup HVCE15 / HVCE24 • Once you have plugged the unit into an electrical outlet, let the unit run for at least 30 minutes to acclimate itself before making any adjustments. During this time the Red Wine light will stay on. Temperature inside the cooler, if not adjusted, will be at 55°-60°F.

  • Page 8: Shelving, Interior Light, Normal Operating Sounds, Wine Cellar Installation, Installation Limitations

    English Shelving (will vary by model purchased) • The shelves are chrome-plated glide-out with wood trim. They are designed for flexibility and easy cleaning. The shelves are designed to allow free air movement. Interior Light • To complement the look of your wine collection, a soft light has been built into the wine cellar.

  • Page 9: Dimensions

    Unit Dimensions MODEL HVCE15 14-7/8" HVCE24 23-7/8" Built-In Dimensions MODEL HVCE15 15" HVCE24 24" 22-1/8" 34-1/4" 20-5/8" 20-5/8" 22-1/8" 21-15/32" 22-15/16" 24" 34-1/2" 24" 35" 34-1/4" 21-15/32" 14-7/8" English 34-1/4" 34-1/4" 22-15/16" 23-7/8"...

  • Page 10: Door Reversal

    English Door Reversal 1. Upper Hinge Hole Cover 1 2. Upper Hinge Hole Cover 2 3. Upper Hinge Screw Cover 4. Upper Hinge Cover Screw 5. Hinge Cover 6. Upper Hinge Screw 7. Upper Hinge 8. Lower Hinge 9. Lower Hinge Screw 10.

  • Page 11

    2. Remove the hole cover from the upper left side of door. Remove the upper hinge block from right side of door. Replace upper hinge block on the left side of door. Replace the hole cover to the hole on the right. 3.

  • Page 12

    English Replacing Light Bulb 1. Turn off the wine cellar and unplug the power cord. 2. To remove the light bulb cover use a Phillips head screw driver to remove the 3 screws. 3. Make sure the light bulb is cool before removing it. Replace using a light bulb 10 watts or less.

  • Page 13: Proper Wine Cellar Care And Cleaning, Cleaning And Maintenance, Power Interruptions, Vacation And Moving Care

    PROPER WINE CELLAR CARE & CLEANING Cleaning and Maintenance Warning: • To avoid electric shock always unplug your wine cellar before cleaning. Ignoring this warning may result in death or injury. Caution: • Before using cleaning products, always read and follow manufacturer’s instructions and warnings to avoid personal injury or product damage.

  • Page 14: Troubleshooting

    English TROUBLESHOOTING Wine Cellar does not operate • Check if wine cellarr is plugged in. • Check if there is power at the AC outlet by checking the circuit breaker. Wine appears too warm • Frequent door openings. • Allow time for recently added wine to reach desired temperature. •...

  • Page 15: Limited Warranty

    This warranty gives you specific legal rights, and you may have other rights, which vary, from state to state. Haier America New York, NY 10018 English...

  • Page 16

    Français MESURES DE SECURITE Lors de l’utilisation de cet appareil, prendre toutes les mesures de sécurité de base, y compris les suivantes: 1) Lire l’ensemble des instructions avant d’utiliser l’appareil. 2) N’utiliser cet appareil que pour l’usage pour lequel il est prévu, tel qu’il est indiqué...

  • Page 17

    Retirer les portes. Laisser les étagères en place de manière à ce que les enfants ne puissent pas grimper facilement à l’intérieur. Nous vous remercions d’avoir choisi ce produit Haier. Ce guide d’utilisation facile d’emploi permet une utilisation optimum du réfrigérateur á vin.

  • Page 18: Table Of Contents

    Français SOMMAIRE PAGE Mesures de Sécuriteé ... 1 Pièces et Caractéristiques ... 4 Installation du Réfrigératuer á Vin ... 5 Désemballage du Réfrigérateur á Vin ... 5 Réglage du Réfrigérateur á Vin... 5 Caractéristiques Electriques ... 5 Utilisation de Rallonges ... 5 Caractéristques du Réfrigérateur á...

  • Page 19

    PIÉCES ET CARACTÉRISTIQUES HVCE24 capacité commande rayonage bouteille température réglable HVCE15 électronique glissement (non dehors montrer) avec le woodtrim HVCE24 électronique glissement (non dehors montrer) avec le woodtrim * Quantité et modèle changer par modèle acheter. lumière poignée équilibre mise à...

  • Page 20: Désemballage Du Réfrigérateur á Vin, Réglage Du Réfrigérateur á Vin, Caractéristiques Electriques, Utilisation De Rallonges

    Français INSTALLATION DU RÉFRIGÉRATEUR Á VIN Désemballage du Réfrigérateur á Vin 1. Retirer l’ensemble du material d’emballage. Ceci comprend la base en mousse ainsi que l’ensemble du materiel adhesif qui maintient les accessoires du réfrigérateur à vin l’intérieur tout comme à l’extérieur. 2.

  • Page 21: Montage Initial

    CARACTÉRISTIQUES DU RÉFRIGÉRATEUR Á VIN Montage Initial HVCE15 / HVCE24 • Le réfrigérateur à vin est préréglé à la fabrique pour s‘adapter automatique- ment aux conditions de température pour les vins rouge ou blanc. Si vous y placer principalement des vins blancs, appuyez sur le bouton “Vin Blanc“ et le réfrigérateur à...

  • Page 22: Bruits De Fonctionnement Lors D'une Exploitation Normale

    Français Tablettes (changez dans différents modèles) • Les étagères sont enduites plaqué ou noir de chrome selon avec glissez-dehors l'équilibre en bois votre modèle acheté. Elles sont conçues pour la flexibilité et le nettoyage facile. Les étagères sont conçues pour permettre le mouvement d'air libre et fournissent plus d'espace.

  • Page 23

    Dimensions d'Unité MODEL HVCE15 HVCE24 Construire-Dans des Dimensions MODEL HVCE15 HVCE24 Français...

  • Page 24: Changer L'emplacement De La Porte

    Français Changer l'emplacement de la porte 1. Le couvercle du trou de la charniere superieure 1 2. Le couvercle du trou de la charniere superieure 2 3. Le couvercle du vis de la charniere superieure 4. Le couvercle du vis de la charniere superieure 5.

  • Page 25

    2. Enlevez la couverture du trou du cote gauche superieur. Enlevez le gond superieur du cote droit de la porte Replacez le bloc du gond superieur du cote gauche de la porte Replacez la couverture du trou sur le trou du cote droit. 3.

  • Page 26: Remplacer Les Ampoules

    Français 5. Prenez la porte en main et placez le trou inferieur gauche dans la porte ou dessus de l’epingel du gond gauche et mettez la en place. Note: Assurez vous de tenir la porte pour l’empecher de tomber ou d’etre endommagee. Placez le gond superieur precedemment retire et placez le dans le trou superieur gauche de la porte.

  • Page 27: Nettoyage Et Maintenance, Coupures De Courant

    ENTRETIEN E NETTOYAGE DU RÉFRIGÉRATEUR Á VIN Nettoyage et Maintenance Attention: • Pour éviter les risques d’électrocution; toujours débrancher le réfrigérateur á vin avant de le nettoyer. Le non respect de cette mesure peut entraîner des blessures graves ou mortelles. Précautions: •...

  • Page 28

    Français DÉPANNAGE Le Réfrigérateur á vin ne fonctionne pas: • Veiller à ce que le réfrigérateur á vin soit bien branché. • Veiller à ce que la prise de courant CA fonctionne bien en vérifiant le disjoncteur. Le vin semble trop chaud: •...

  • Page 29

    à tous les cas. Cette garantie confère à l’acheteur des droits spécifiques et celui-ci peut bénéficier d’autres droits qui varient selon les états. Haier America New York, NY 10018 Français...

  • Page 30: Instrucciones Precautorias

    Español INSTRUCCIONES PRECAUTORIAS Cuando utilice este aparato, siempre ejerza las precauciones de seguridad básicas, incluyendo las siguientes: 1) Lea todas las instrucciones antes de utilizar este aparato. 2) Use este enfriador de vino solamente para el propósito que fue creado como se describe en esta guía de usos y cuidados.

  • Page 31

    Antes de tirar su enfriador de vino, quite las puertas. Deje los anaqueles en su lugar para que los niños no puedan entrar fácilmente en el interior. Gracias por utilizar nuestro producto Haier. Este sencillo manual le orientará con respecto al mejor uso que puede darle a su enfriador de vino.

  • Page 32: Table Of Contents

    Español INDICE PAGINA Instrucciones Precautorias ... 1 Piezas y Características... 4 Instalación de su Refrigerador del Vino ... 5 Desempaque de su Refrigerador del Vino ...5 Nivelación de su Refrigerador del Vino ...5 Requisitos Eléctricos ...5 Uso de Alargues ...5 Características y uso del Refrigerador del Vino ...

  • Page 33

    PIEZAS Y CARACTERISTICAS HVCE24 capacidad control de la *estantería de la temperatura botella ajustable HVCE15 electrónico desliza- miento hacia fuera demostrado) con el woodtrim electrónico HVCE24 desliza- miento (no demost- hacia fuera rado) con el woodtrim * La cantidad y el estilo variarán por el modelo comprado.

  • Page 34: Desempaque De Su Refrigerador Del Vino, Nivelación De Su Refrigerador Del Vino, Uso De Alargues

    Español INSTALACIÓN DE SU REFRIGERADOR DEL VINO Desempaque de su Refrigerador del Vino 1. Retire todo el material de embalaje. Esto incluye la base de espuma y toda la cinta adhesiva que sostiene los accesorios del refrigerador del vino en el interior y exterior.

  • Page 35: Programación Inicial

    CARACTERISTICAS Y USO DEL REFRIGERADOR DEL VINO CARACTERISTICAS Programación Inicial HVCE15 / HVCE24 • El enfriador de vino está programado de fábrica para que automáticamente se ajuste a los requerimientos de temperatura para los vinos tinto o blanco. Si usted en su mayoría guarda vinos blancos, p resione el botón de “White wine“...

  • Page 36: Luz Interior

    Español Anaqueles (varíe en diversos modelos) • Los estantes están revestidos plateado del cromo dependiendo de su modelo comprado. Se diseñan para la flexibilidad y la limpieza fácil. Los estantes se diseñan para permitir el movimiento de aire libre y proporcionan más espacio. Luz Interior •...

  • Page 37

    Dimensiones De la Unidad MODEL HVCE15 HVCE24 Construir-En Dimensiones MODEL HVCE15 HVCE24 Español...

  • Page 38: Cambio De La Instalación De La Puerta

    Español Cambio de la Instalación de la Puerta 1. La cubierta del agujero 1 de la bisagra superior 2. La cubierta del agujero 2 de la bisagra superior 3. La cubierta del tornillo de la bisagra superior 4. La cubierta del tornillo de la bisagra superior 5.

  • Page 39

    2. Retire la cubierta del agujero dellado izquierdo superior de la puerta. Retire el bloque de la bisagra superior del lado derecho de la puerta. Coloque el bloque de la bisagra superior del lado izquierdo de la puerta. Coloque la cubierta del agujero en el agujero de la derecha. 3.

  • Page 40

    Español 5. Tome la puerta con la mano y ubiqueel agujero izquierdo inferior de la puerta sobre el pasador de la bisagraizquierda de abajo y colóquela en su lugar. Nota: Asegúrese de sostener la puerta para evitar que caiga o se dañe. Tome la bisagra superior que retiró...

  • Page 41: Cuidados Y Limpieza Asecuada Del Refrigerador Del Vino, Vacaciones Y Mudanza

    Cuidados y Limpieza Asecuada del Refrigerador del Vino Advertencia: Precaución: En general: Empaques de la puerta: • Limpie los empaques de la puerta cada tres Interrupciones de Energía • Pueden ocurrir ocasionalmente interrupciones de energía debido a tormentas eléctricas u otras causas. Desenchufe el cable eléctrico del tomacorriente de corriente alterna cuando ocurra una interrupción en el sistema eléctrico.

  • Page 42

    Español VERIFICACIÓN DE PROBLEMAS El Refrigerador de Vino no Funciona: • Revise que el refrigerador del vino esté conectado. • Revise que haya corriente eléctrica en el tomacorriente de corriente alterna, revisando el interruptor de circuito. El Vino Aparece Demasiado Caliente: •...

  • Page 43

    Esta garantía le otorga ciertos derechos legales y es posible que usted goce de otros derechos, los cuales varían de estado a estado. Haier America New York, NY 10018 Español...

  • Page 44

    IMPORTANT Do Not Return This Product To The Store If you have a problem with this product, please contact the "Haier Customer Satisfaction Center" at 1-877-337-3639. DATED PROOF OF PURCHASE REQUIRED FOR WARRANTY SERVICE IMPORTANT Ne pas Réexpédier ce Produit au Magasin Pour tout problème concernant ce produit, veuillez contacter le service des...
