Summary of Contents for Crunch GTX 2400

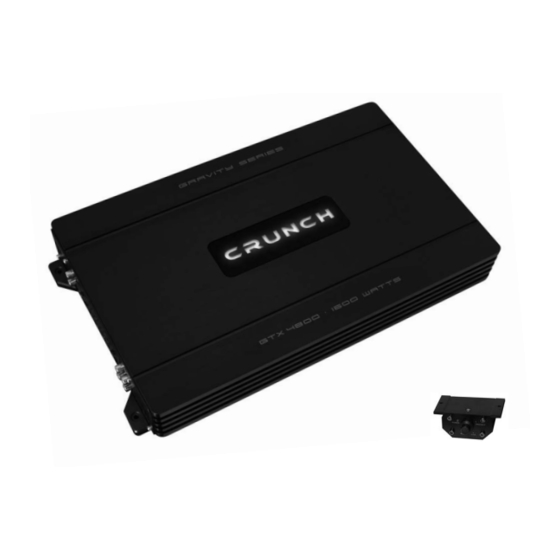

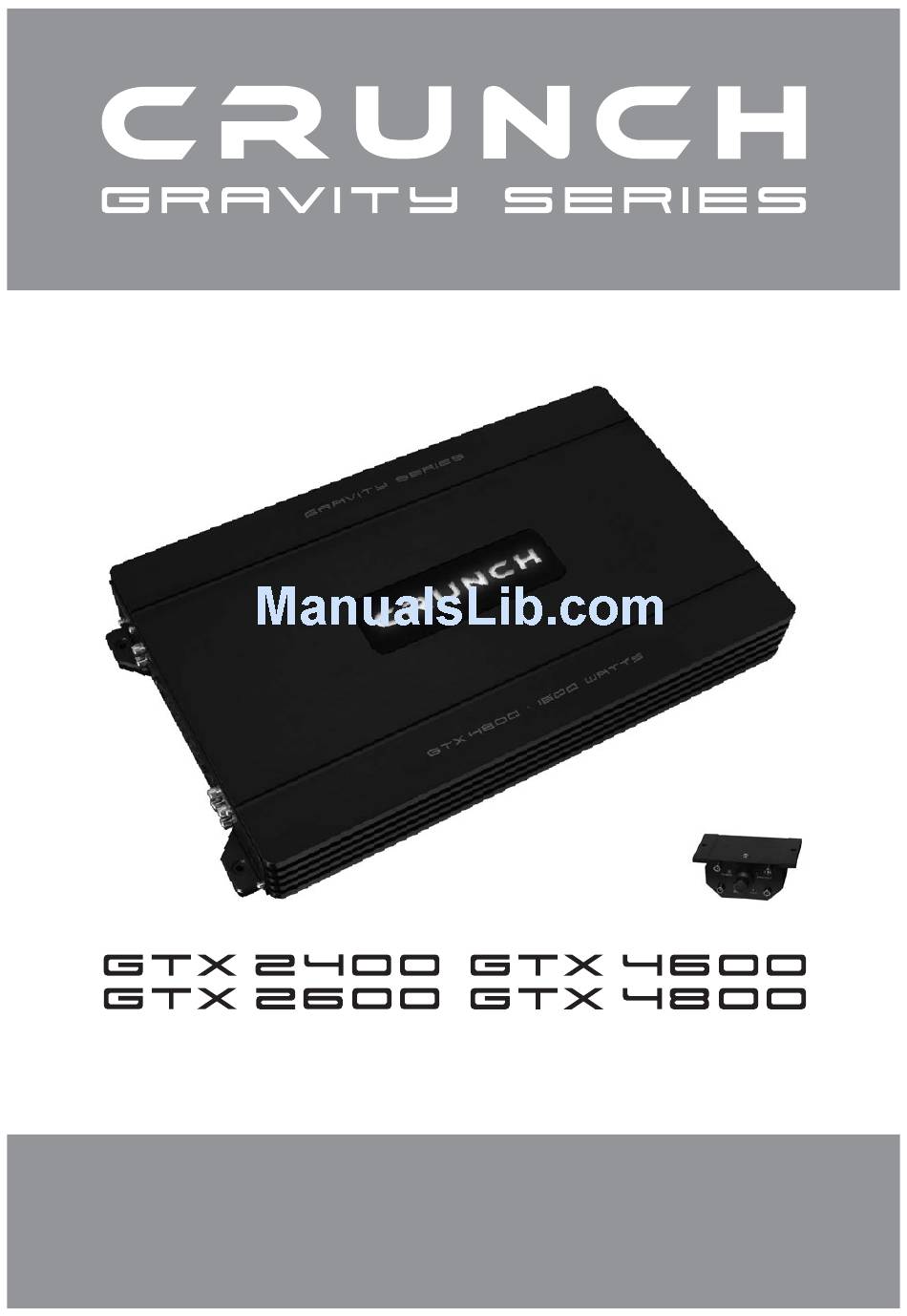

- Page 1 C L A S S A / B C A R A U D I O A M P L I F I E R S B E N U T Z E R H A N D B U C H O W N E R , S M A N U A L...
-
Page 2: Table Of Contents
I N H A L T S V E R Z E I C H N I S SICHERHEITSHINWEISE INSTALLATIONSHINWEISE 2-KANAL VERSTÄRKER Funktionen und Bedienelemente Anschlussbeispiel 2-Kanal-Modus: 1 x Stereo System (Front oder Rear) Anschlussbeispiel 1-Kanal-Modus: 1 x Mono Subwoofer gebrückt 4-KANAL VERSTÄRKER Funktionen und Bedienelemente Anschlussbeispiel 4-Kanal-Modus: 1 Stereo System (Front) und 1 x Stereo System (Rear) -
Page 3: Sicherheitshinweise
S I C H E R H E I T S H I N W E I S E BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. -
Page 4: Installationshinweise
I N S T A L L A T I O N S H I N W E I S E HINWEIS! Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. - Page 5 Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. Ziehen Sie nach der Installation alle Schrauben fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromversorgung oder Störgeräusche sowie Verzerrungen zur Folge haben. Wir empfehlen dafür das CR25WK Kabelset von CRUNCH. BELEUCHTUNG DES LOGOS (LOGO BADGE) Mit diesem Tastschalter kann gewählt werden, ob das Logo auf der Oberseite blau oder weiß...
-
Page 6: 2-Kanal Verstärker
G T X 2 4 0 0 - G T X 2 6 0 0 FUNKTIONEN UND BEDIENELEMENTE POWER/PROTECT (Auch auf der Bass Remote Kabelfernbedienung zu finden) Leuchtet die POWER LED ist der Verstärker betriebsbereit. Leuchtet die PROTECT LED auf, liegt eine Fehlfunktion vor. Beachten Sie dazu dann die Hinweise im Abschnitt FEHLERBEHEBUNG. Der REMOTE-Anschluss dient nur im LP/BP Betrieb zum Anschluss des Kabels der im Lieferumfang enthaltenen Bass- Fernbedienung (Bass-Remote) . -
Page 7: Anschlussbeispiel 2-Kanal-Modus: 1 X Stereo System (Front Oder Rear)
G T X 2 4 0 0 - G T X 2 6 0 0 ANSCHLUSSBEISPIEL: 2-Kanal-Modus Stereo Front- oder Rearsystem Schalterstellung HP oder FULL Stereo Cinch-Audiokabel (L/R) vom Steuergerät mit dem LINE INPUT L/R des Verstärkers verbinden Lautsprecher links Lautsprecher rechts 2 –... -
Page 8: Anschlussbeispiel 1-Kanal-Modus: 1 X Mono Subwoofer Gebrückt
G T X 2 4 0 0 - G T X 2 6 0 0 ANSCHLUSSBEISPIEL: 1-Kanal-Modus Mono Subwoofer gebrückt Schalterstellung LP/BP Stereo Cinch-Audiokabel (L/R oder SUB OUT) vom Steuergerät mit dem LINE INPUT L/R verbinden Bass-Fernbedienung mittels beiliegendem Kabel mit Subwoofer dem Anschluss am Verstärker 4 –... -
Page 9: 4-Kanal Verstärker
G T X 4 6 0 0 - G T X 4 8 0 0 FUNKTIONEN UND BEDIENELEMENTE Die LINE OUT-Cinchausgänge liefern ein lineares Vollbereichs-Audiosignal für die Ansteuerung weiterer Verstärker. POWER/PROTECT (Auch auf der Bass Remote Kabelfernbedienung zu finden) Leuchtet die POWER LED so ist der Verstärker betriebsbereit. Leuchtet die PROTECT LED auf, liegt eine Fehlfunktion vor. -
Page 10: Anschlussbeispiel 4-Kanal-Modus: 1 Stereo System (Front) Und 1 X Stereo System (Rear)
G T X 4 6 0 0 - G T X 4 8 0 0 ANSCHLUSSBEISPIEL: 4-Kanal-Modus Stereo Front- und Hecksystem Lautsprecher Lautsprecher Stereo Cinch-Audiokabel (FL/FR & RL/RR) vorne / links vorne / rechts vom Steuergerät mit LINE INPUT CH1 / CH2 2 –... -
Page 11: Anschlussbeispiel 2-Kanal-Modus: 2 X Mono Subwoofer Gebrückt
G T X 4 6 0 0 - G T X 4 8 0 0 ANSCHLUSSBEISPIEL: 2-Kanal-Modus Mono 2 Subwoofer gebrückt Subwoofer 1 4 – 8 Ohm Stereo Cinch-Audiokabel (L/R oder SUB OUT) vom Steuergerät mit dem LINE INPUT L/R verbinden Schalterstellung CH3/4 = LP/BP INPUT MODE = 2 CH TWIN SUB = ON... -
Page 12: Anschlussbeispiel 3-Kanal-Modus: Stereo System Und 1 X Mono Subwoofer Gebrückt
G T X 4 6 0 0 - G T X 4 8 0 0 ANSCHLUSSBEISPIEL: 3-Kanal-Modus Stereo System & Mono Subwoofer gebrückt Subwoofer Stereo Cinch-Audiokabel (FL/FR & RL/RR) vom Steuergerät mit LINE 4 – 8 Ohm INPUT CH1 / CH2 und CH3 / CH4 des Verstärkers verbinden. Schalterstellung CH1/2 = HP oder FULL und CH3/4 = LP/BP Lautsprecher Lautsprecher... -
Page 13: Einstellbereich Der Filter
E I N S T E L L B E R E I C H E D E R F I L T E R LEVEL 0,5 V 0,2 V HIGH PASS 90 Hz 20 Hz 500 Hz 10 Hz 1,2 kHz LOW PASS 98 Hz... -
Page 14: Technische Daten
Alle Crunch Verstärker sind mit einer individuellen Seriennummer versehen, die für statistische und servicebedingte Zwecke aufgezeichnet wird. Alle Crunch Verstärker sind sowohl mit einer E-Kennzeichnung als auch einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert. -
Page 15: Fehlerbehebung
F E H L E R B E H E B U N G Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4. - Page 16 F E H L E R B E H E B U N G HINWEIS! SCHUTZ-SCHALTUNG Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet dieser ab, um größeren Schäden vorzubeugen.
-
Page 17: Owner's Manual In English From
T A B L E O F C O N T E N T SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS 2-CHANNEL AMPLIFIERS Features and operational controls Interconnetion example 2-Channel-Mode: 1 x Stereo System (Front or Rear) Interconnetion example 1-Channel-Mode: 1 x Mono Subwoofer bridged 4-CHANNEL AMPLIFIERS Features and operational controls Interconnetion example 4-Channel-Mode: 1 x Stereo System (Front) and 1 x Stereo System (Rear) -
Page 18: Safety Instructions
S A F E T Y I N S T R U C T I O N S PLEASE ATTEND THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER- WILL BE EXPOSED TO HIGH HUMIDITY AND DUST. -
Page 19: Installation Instructions
I N S T A L L A T I O N I N S T R U C T I O N S REFERENCE NOTE Before you start with the installation of the sound system, disconnect by any means the GROUND connection wire from the battery, to avoid any risk of electric shock and short circuits. - Page 20 Make sure that all screws are fixed tight after the installation, because loosely connections may cause malfunctions, unsufficient power supply or interferences. We reccomend therefore the CRUNCH CR25WK wirekit. LOGO BADGE With this switch you can choose between white or blue illumination of the upper logo badge.
-
Page 21: 2-Channel Amplifiers
G T X 2 4 0 0 - G T X 2 6 0 0 FUNCTIONS AND OPERATIONAL CONTROLS POWER/PROTECT (Also located on the Bass Remote unit) If the POWER LED lights up, the amplifier is ready for operation. If the PROTECT LED lights up, a malfunction is indicated. Attend in this case the chapter TROUBLE SHOOTING. The REMOTE port is for the cable of the enclosed bass remote controller and only to use in the LP/BP mode. -
Page 22: Interconnetion Example 2-Channel-Mode: 1 X Stereo System (Front Or Rear)
G T X 2 4 0 0 - G T X 2 6 0 0 INTERCONNECTION EXAMPLE 2-Channel Mode: 1x Stereo System (Front or rear) Switch position HP or FULL Connect stereo RCA output (L/R) of the headunit with LINE INPUT L/R of the amplifier Loudspeaker left Loudspeaker right 2 –... -
Page 23: Interconnetion Example 1-Channel-Mode: 1 X Mono Subwoofer Bridged
G T X 2 4 0 0 - G T X 2 6 0 0 INTERCONNECTION EXAMPLE 1-Channel Mode: 1x Mono Subwoofer bridged Switch position LP/BP Connect stereo RCA output (L/R or SUB OUT) of the headunit with LINE INPUT L/R of the amplifier Connect the bass remote controller and the Subwoofer... -
Page 24: 4-Channel Amplifiers
G T X 4 6 0 0 - G T X 4 8 0 0 FUNCTIONS AND OPERATIONAL CONTROLS The LINE OUT RCA jacks provide a linear fullrange audiosignal to supply an additional amplifier. POWER/PROTECT If the POWER LED lights up, the amplifier is ready for operation. If the PROTECT LED lights up, a malfunction is indicated. -
Page 25: Interconnetion Example 4-Channel-Mode: 1 X Stereo System (Front) And 1 X Stereo System (Rear)
G T X 4 6 0 0 - G T X 4 8 0 0 INTERCONNECTION EXAMPLE 4-Channel Mode: 2 x Stereo System (Front & rear) Loudspeaker Loudspeaker Connect the stereo RCA output (FL/FR and front / left front / right RL/RR) of the headunit with LINE INPUTS 2 –... -
Page 26: Interconnetion Example 2-Channel-Mode: 2 X Mono Subwoofer Bridged
G T X 4 6 0 0 - G T X 4 8 0 0 INTERCONNECTION EXAMPLE 2-Channel Mode: 2 x Mono Subwoofer bridged Subwoofer 1 4 – 8 Ohms Connect Stereo RCA output (L/R or SUB OUT) of the headunit with the LINE INPUT L/R of the amplifier Switch position CH3/4 = LP/BP INPUT MODE = 2 CH TWIN SUB = ON... -
Page 27: Interconnetion Example 3-Channel-Mode: 1 X Stereo System And 1 X Mono Subwoofer Bridged
G T X 4 6 0 0 - G T X 4 8 0 0 EXAMPLE 3-Channel Mode: 1 x Stereo System & 1 x Mono Subwoofer bridged Subwoofer Connect the stereo RCA output (FL/FR and RL/RR) of the headunit 4 –... -
Page 28: Filter Setting Range
F I L T E R S E T T I N G R A N G E LEVEL 0,5 V 0,2 V HIGH PASS 90 Hz 20 Hz 500 Hz 10 Hz 1,2 kHz LOW PASS 98 Hz 36 Hz 140 Hz 30 Hz 150 Hz... -
Page 29: Specifications
Technical specifications are subject to change! Errors are reserved! For damages on the vehicle and the device, caused by handling errors of the device, we can’t assume liability. All CRUNCH Amplifiers are tagged with a individual serialnumber, which will be registerd for statistic and service conditional purposes. -
Page 30: Trouble Shooting
T R O U B L E S H O O T I N G Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct. Recheck 2. The cabels have no mechanical or electrical contact. Recheck 3. - Page 31 T R O U B L E S H O O T I N G REFERENCE NOTE PROTECTION CIRCUIT This amplifier owns a 3-way protection circuit. If overloading, overheating and shorted loudspeakers, or too low impedance or insufficient power supply is insisted, the amplifier shuts down to prevent serious damage. If one of this disfunctions is detected, the red PROTECT LED lights up.
- Page 32 Audio Design GmbH · www.audiodesign.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510...
