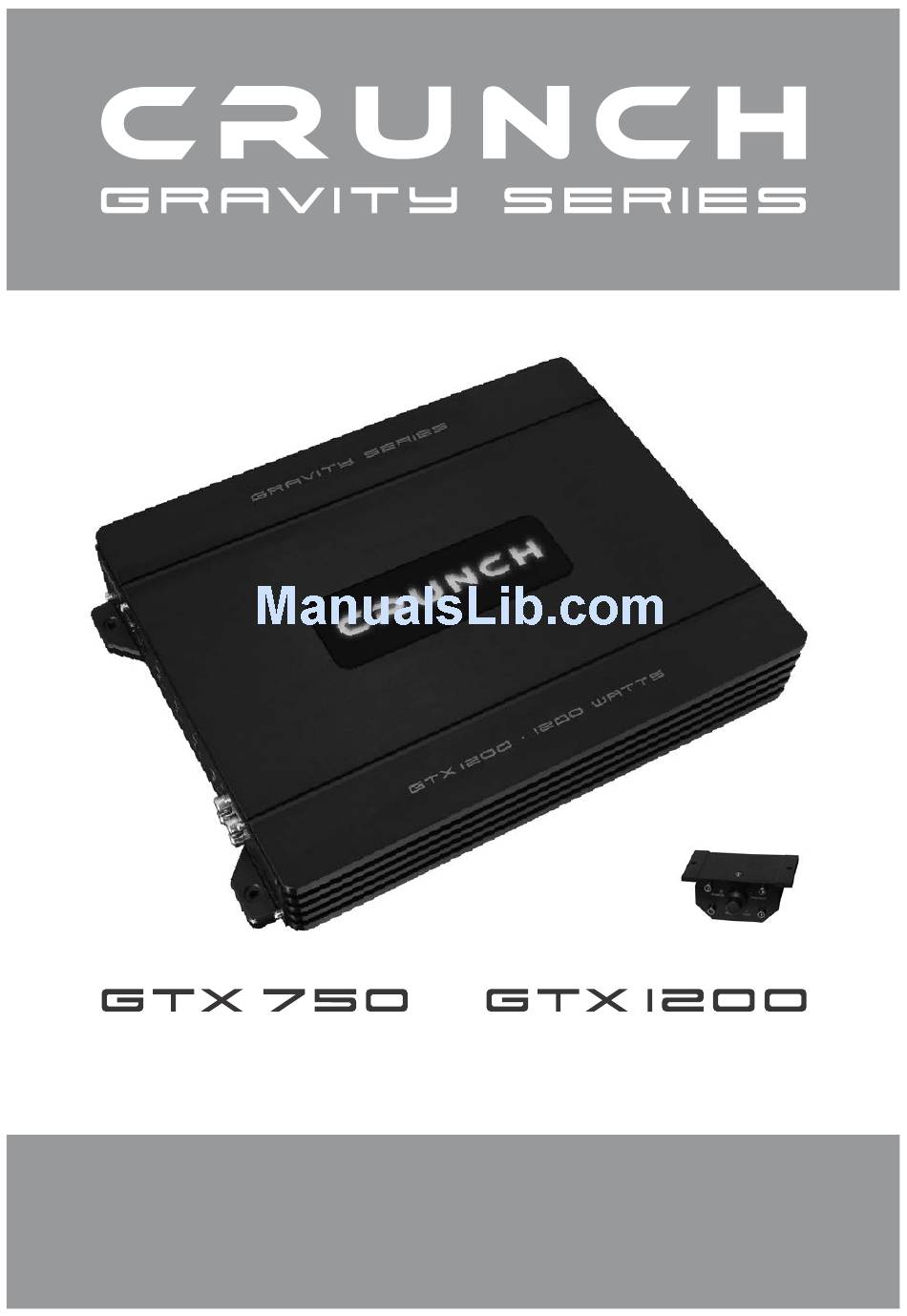

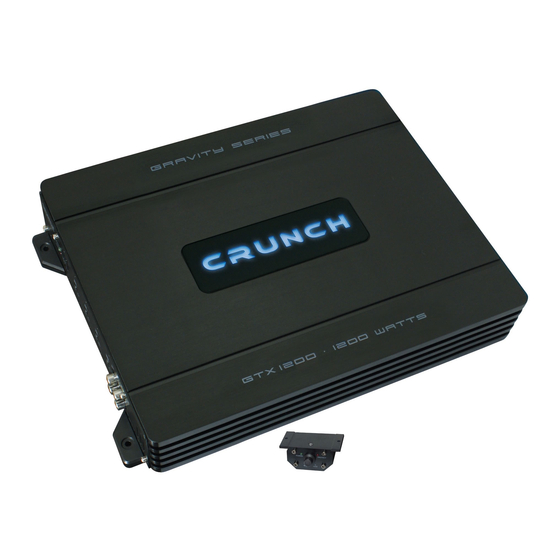

  • Page 1 C L A S S A / B M O N O C A R A U D I O A M P L I F I E R S B E N U T Z E R H A N D B U C H O W N E R , S M A N U A L VERS.1.0...

  • Page 2: Table Of Contents

    I N H A L T S V E R Z E I C H N I S SICHERHEITSHINWEISE INSTALLATIONSHINWEISE GTX750 / GTX1200 Funktionen und Bedienelemente Anschlussbeispiel: Tiefpass-Modus mit einem Subwoofer TECHNISCHE DATEN FEHLERBEHEBUNG OWNER’S MANUAL IN ENGLISH FROM PAGE 11 Dieses Symbol weist Sie auf wichtige Hinweise auf den folgenden Seiten hin.

  • Page 3: Sicherheitshinweise

    S I C H E R H E I T S H I N W E I S E BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST.

  • Page 4: Installationshinweise

    I N S T A L L A T I O N S H I N W E I S E HINWEIS! Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B.
  • Page 5 I N S T A L L A T I O N S H I N W E I S E ELEKTRISCHE ANSCHLÜSSE VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Achten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (mind.

  • Page 6: Gtx750 / Gtx1200

    G T X 7 5 0 _ G T X 1 2 0 0 FUNKTIONEN UND BEDIENELEMENTE POWER/PROTECT (Auch auf der Bass Remote Kabelfernbedienung zu finden) Leuchtet die POWER LED ist der Verstärker betriebsbereit. Leuchtet die PROTECT LED auf, liegt eine Fehlfunktion vor. Beachten Sie dazu dann die Hinweise im Abschnitt FEHLERBEHEBUNG. Der REMOTE-Anschluss dient zum Anschluss des Kabels der im Lieferumfang enthaltenen Bass-Fernbedienung (Bass-Remote).

  • Page 7: Anschlussbeispiel: Tiefpass-Modus Mit Einem Subwoofer

    G T X 7 5 0 _ G T X 1 2 0 0 ANSCHLUSSBEISPIEL: Tiefpass-Modus mit einem Subwoofer HINWEIS! Optional kann noch ein zweiter Subwoofer an die nicht belegten Anschlussklemmen angeschlos- sen werden. Dann muss die Impe- danz pro Subwoofer 4 - 8 Ohm bei Stereo Cinch-Audiokabel GTX750 / GTX1000 betragen sowie (R/L oder SUB OUT)

  • Page 8: Technische Daten

    T E C H N I S C H E D A T E N MODELLE GTX750 GTX1200 KANÄLE SCHALTUNGSPRINZIP CLASS A/B CLASS A/B Analog Analog AUSGANGSLEISTUNG RMS 13,8 V Watt an 4 Ohm 1 x 200 1 x 350 Watt an 2 Ohm 1 x 375 1 x 600...

  • Page 9: Fehlerbehebung

    F E H L E R B E H E B U N G Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
  • Page 10 F E H L E R B E H E B U N G HINWEIS! SCHUTZ-SCHALTUNG Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet dieser ab, um größeren Schäden vorzubeugen.
  • Page 11 T A B L E O F C O N T E N T SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS GTX750 / GTX1200 Features and operational controls Interconnetion example Low Pass-Mode with 1 Subwoofer SPECIFICATIONS TROUBLE SHOOTING This symbol adverts you a important reference note on the following pages. Attend these reference notes by any means, otherwise damage of the device or the vehicle may be caused.

  • Page 12: Safety Instructions

    S A F E T Y I N S T R U C T I O N S PLEASE ATTEND THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER- WILL BE EXPOSED TO HIGH HUMIDITY AND DUST.

  • Page 13: Installation Instructions

    I N S T A L L A T I O N I N S T R U C T I O N S REFERENCE NOTE Before you start with the installation of the sound system, disconnect by any means the GROUND connection wire from the battery, to avoid any risk of electric shock and short circuits.
  • Page 14 I N S T A L L A T I O N I N S T R U C T I O N S ELECTRICAL INTERCONNECTION BEFORE THE CONNECTION For the professional installation of a sound system appropriate wiring kits are available in car audio retailer stores. Attend the sufficient profile section (at least 25 mm ), the suitable fuse rating and the conductivity of the cables when you purchase your wiring kit.

  • Page 15: Gtx750 / Gtx1200

    G T X 7 5 0 _ G T X 1 2 0 0 FUNCTIONS AND OPERATIONAL CONTROLS POWER/PROTECT (Also located on the Bass Remote unit) If the POWER LED lights up, the amplifier is ready for operation. If the PROTECT LED lights up, a malfunction is indicated. Attend in this case the chapter TROUBLE SHOOTING. The REMOTE port is for the cable of the enclosed bass remote controller and only to use in the LP/BP mode.

  • Page 16: Interconnetion Example Low Pass-Mode With 1 Subwoofer

    G T X 7 5 0 _ G T X 1 2 0 0 INTERCONNECTION EXAMPLE Low-Pass Mode with 1 Subwoofer NOTE!! A additional subwoofer can be connected to the non-occupied speaker outputs. In this case ensure a impedance of 4 - 8 ohms on GTX750 / GTX1000 and on Connect stereo RCA output GTX1250 2 - 8 ohms per...

  • Page 17: Specifications

    S P E C I F I C A T I O N S MODELS GTX750 GTX1200 CHANNELS CIRCUIT CLASS A/B CLASS A/B Analog Analog OUTPUT POWER RMS 13,8 V Watts on 4 Ohms 1 x 200 1 x 350 Watts on 2 Ohms 1 x 375 1 x 600...

  • Page 18: Trouble Shooting

    T R O U B L E S H O O T I N G Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct. Recheck 2. The cabels have no mechanical or electrical contact. Recheck 3.
  • Page 19 T R O U B L E S H O O T I N G REFERENCE NOTE PROTECTION CIRCUIT This amplifier owns a protection circuit. If overloading, overheating and shorted loudspeakers, or too low impedance or insufficient power supply is insisted, the amplifier shuts down to prevent serious damage. If one of this disfunctions is detected, the red PROTECT LED lights up.
  • Page 20 Audio Design GmbH · www.audiodesign.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510...
