Summary of Contents for EM Phaser EA1250

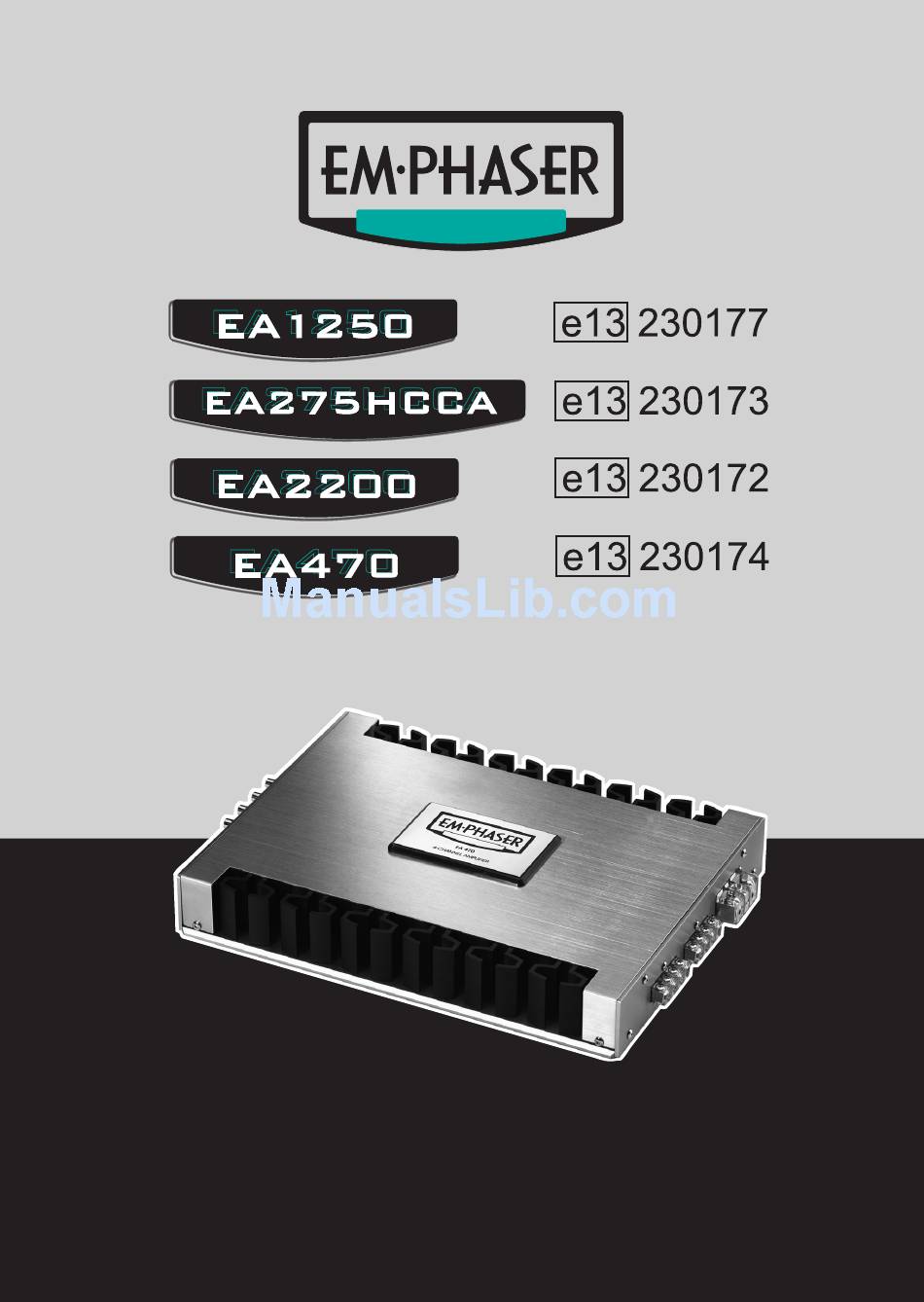

- Page 1 MONO, 2- & 4-CHANNEL AMPLIFIERS INSTALLATION & OPERATING MANUAL EINBAU- & BEDIENUNGSANLEITUNG...
-
Page 2: Table Of Contents
CONTENTS DESIGN FEATURES CONNECTIONS & CONTROLS 6-11 FRONT PANEL CONNECTION & CONTROLS 6-11 REAR PANEL CONNECTIONS 6-11 SPEAKER IMPEDANCES & WIRE INFO AMPLIFIER MOUNTING WIRE ROUTING MAIN POWER WIRES RCA & REMOTE WIRES LOUDSPEAKER WIRES CROSSOVER ADJUSTMENTS SELECTING THE OPERATION MODE HIGHPASS CROSSOVER FREQUENCY ADJUSTMENT LOWPASS CROSSOVER FREQUENCY ADJUSTMENT SUBSONIC HIGHPASS CROSSOVER ADJUSTMENT... - Page 3 INHALT TECHNISCHER AUFBAU / MERKMALE ANSCHLÜSSE & BEDIENUNGSELEMENTE 18-23 2.1. EINGÄNGE & FUNKTIONEN AM FRONT PANEL 18-23 EINGÄNGE AM REAR PANEL 18-23 LAUTSPRECHER-IMPEDANZ & KABELINFO MONTAGE DES VERSTÄRKERS VERKABELUNG / ELEKTRISCHER ANSCHLUSS HAUPT-STROMKABEL CINCH- & REMOTE KABEL LAUTSPRECHERKABEL EINSTELLUNG DER FREQUENZWEICHE WAHL DES OPERATIONS-MODUS HOCHPASS TRENNFREQUENZ EINSTELLUNG TIEFPASS TRENNFREQUENZ EINSTELLUNG...
-
Page 4: Important Notice
Congratulations! And thank you for choosing this EMPHASER car audio amplifier! To maximize the performance of this amplifier and your car audio system install, we recommend that you acquaint yourself thoroughly with all capabilities and features of this EMPHASER amplifier unit. Please read this manual carefully, before attempting the installation of this amplifier. -
Page 5: Design Features
1. DESIGN FEATURES ■ CAR AUDIO AMPLIFIER: This EMPHASER amplifier allows the crossover controlled amplifica- tion of satellite speaker systems, kickwoofer or subwoofer systems ■ DASH-MOUNT REMOTE LOWPASS LEVEL CONTROL: A compact „Lowpass-Level“ remote control unit can be mounted close to the drivers seat. This control device allows the convenient level adjustment of the bass volume (not applicable for EA470) ■... -
Page 6: Connections & Controls
2.1 FRONT PANEL CONNECTIONS & CONTROLS EA1250 MONO-AMPLIFIER RCA INPUTS Low-level stereo RCA signal input for connection with head-unit. INPUT GAIN CONTROL Input level control - allowing to match the output voltage of the head-unit's RCA line-outs to the amplifier input section. -
Page 7: Rear Panel Connections
2.2 REAR PANEL CONNECTIONS EA1250 MONO-AMPLIFIER SPEAKER OUTPUT TERMINALS MONO Output terminal to connect the speakers to the amplifier. POWER INPUT TERMINAL "GND" Terminal to connect the amplifier to the negative or ground pole of the car battery. REMOTE INPUT TERMINAL "REM"... - Page 8 2.1 FRONT PANEL CONNECTIONS & CONTROLS EA275HCCA, EA2200 2-CHANNEL AMPLIFIERS RCA INPUTS 1/2-CH Low-level stereo RCA signal input for connection with head-unit. INPUT GAIN CONTROL 1/2-CH Input level control - allowing to match the output voltage of the head-unit's RCA line-outs to the amplifier input section.
- Page 9 2.2 REAR PANEL CONNECTIONS EA275HCCA, EA2200 2-CHANNEL AMPLIFIERS SPEAKER OUTPUT TERMINALS Output terminal to connect the speakers in stereo or bridged mode to the amplifier. POWER INPUT TERMINAL "GND" Terminal to connect the amplifier to the negative or ground pole of the car battery. REMOTE INPUT TERMINAL "REM"...
- Page 10 2.1 FRONT PANEL CONNECTIONS & CONTROLS EA470 4-CHANNEL AMPLIFIER 1a/1b RCA INPUTS 1/2-CH Low-level stereo RCA signal input for connection with head-unit. 2a/2b RCA INPUTS 3/4-CH Low-level stereo RCA signal input for connection with head-unit. INPUT GAIN CONTROL 1/2-CH Input level control for 1/2-CH amplifier section - allowing to match the output voltage of the head-unit's RCA line-outs to the amplifier input section.
- Page 11 FRONT PANEL 2a/2b 1a/1b EA470 2.2 REAR PANEL CONNECTIONS EA470 4-CHANNEL AMPLIFIER SPEAKER OUTPUT TERMINALS 1/2-CH and 3/4-CH Output terminals to connect the speakers in stereo or bridged mode to the amplifier. POWER INPUT TERMINAL "GND" Terminal to connect the amplifier to the negative or ground pole of the car battery. REMOTE INPUT TERMINAL "REM"...
-
Page 12: Speaker Impedances & Wire Info
The heat dissipation capacity of this amplifier has been designed to cope with low impedance loads. However, EMPHASER laboratories recommend to stay at or above the suggested impedance ratings listed below: ➡ EA1250 1 ohms mono ➡ EA275HCCA 1 ohms mono / 0.5 ohms stereo ➡... -
Page 13: Wire Routing
4. WIRE ROUTING 4.1 MAIN POWER WIRES Run the positive main power cable („+12 V“) directly from the positive terminal of the car battery to the amplifier. For protection of your car audio system against electrical fire hazards, resulting from a short-circuit of the main power cable to chassis ground a main fuse holder must be inserted within the first 30 cm of the positive main power cable. -
Page 14: Crossover Adjustments
5. CROSSOVER ADJUSTMENTS 5.1 SELECTING THE OPERATION MODE You must select and set the appropriate operation mode before you can attempt any of the crossover frequency adjustments. This setting depends on the speaker system connected to the amplifier. Select the appropriate operation mode as follows: ➡... -
Page 15: Subsonic Highpass Crossover Adjustment
Note: In general, setting the lowpass cross-over frequency too low, will result in a weak and muddy sounding bass, while setting this crossover frequency too high will result in a ‘booming’ bass sound and reduced low end extension. 5.4 SUBSONIC HIGHPASS CROSSOVER FREQUENCY ADJUSTMENT When driving a subwoofer in bandpass (“BPF”) operation mode, you should also adjust the subsonic highpass frequency. - Page 16 Herzlichen Glückwunsch! Wir danken Ihnen, dass Sie sich zum Kauf dieses EMPHASER Verstärkers entschieden haben. Damit Sie die Wiedergabequalität und die Leistungsfähigkeit Ihres Verstärkers voll ausschöpfen kön- nen, möchten wir Sie bitten, sich eingehend mit den Möglichkeiten und technischen Features dieses Verstärkers vertraut zu machen.
-
Page 17: Technischer Aufbau / Merkmale
1. TECHNISCHER AUFBAU / MERKMALE ■ CAR AUDIO VERSTÄRKER: Dieser Verstärker dient zur Realisierung eines einbaufreundlichen klangstarken und sehr leistungsfähigen Car Audio Systems ■ SUBWOOFERPEGELREGELUNG ÜBER EXTERNE KABELFERNBEDIENUNG: Die im Fond des Fahrzeuges montierbare kleine Fernbedienung ermöglicht die bequeme Anpassung der Lautstärke des Subwoofers vom Fahrersitz aus ■... - Page 18 2.1. EINGÄNGE & FUNKTIONEN AM FRONT PANEL EA1250 MONO VERSTÄRKER CINCH EINGÄNGE 1/2-CH Cinch Eingangsbuchsen 1/2-CH für den Anschluss an die Cinch Ausgänge des Steuergerätes. REGLER EINGANGSEMPFINDLICHKEIT Eingangsempfindlichkeitsregler der Kanäle 1/2-CH, zur Anpassung an die Ausgangsspannung des Steuergerätes. REGLER SUBSONIC HOCHPASS Regler zum Einstellen der Subsonic Hochpass-Trennfrequenz an der integrierten elektronis- chen Frequenzweiche.
- Page 19 2.2 EINGÄNGE AM REAR PANEL EA1250 MONO VERSTÄRKER LAUTSPRECHER AUSGANGS-TERMINAL Lautsprecheranschlussterminal für den Anschluss von Lautsprechern. POWER INPUT TERMINAL "GND" Eingansterminal für den Anschluss an die Chassis-Masse des Kfz’s, resp. den Minuspol der Fahrzeugbatterie. INPUT TERMINAL "REM" Eingangsterminal für den Anschluss des Remote-Kabels vom Headunit.
- Page 20 2.1. EINGÄNGE & FUNKTIONEN AM FRONT PANEL EA275HCCA, EA2200 2-KANAL VERSTÄRKER CINCH EINGÄNGE 1/2-CH Cinch Eingangsbuchsen 1/2-CH für den Anschluss an die Cinch Ausgänge des Steuergerätes. REGLER EINGANGSEMPFINDLICHKEIT Eingangsempfindlichkeitsregler der Kanäle 1/2-CH, zur Anpassung an die Ausgangsspannung des Steuergerätes. REGLER HOCHPASS TRENNFREQUENZ Regler zum Einstellen der Hochpass-Trennfrequenz an der integrierten elektronischen Frequenzweiche.
- Page 21 2.2 EINGÄNGE AM REAR PANEL EA275HCCA, EA2200 2-KANAL VERSTÄRKER LAUTSPRECHER AUSGANGS-TERMINAL Lautsprecheranschlussterminal für den Anschluss von Lautsprechern. POWER INPUT TERMINAL "GND" Eingansterminal für den Anschluss an die Chassis-Masse des Kfz’s, resp. den Minuspol der Fahrzeugbatterie. INPUT TERMINAL "REM" Eingangsterminal für den Anschluss des Remote-Kabels vom Headunit. POWER INPUT TERMINAL "+12V"...
- Page 22 2.1. EINGÄNGE & FUNKTIONEN AM FRONT PANEL EA470 4-KANAL VERSTÄRKER 1a/1b CINCH EINGÄNGE 1/2-CH Cinch Eingangsbuchsen 1/2-CH für den Anschluss der Cinch Ausgänge des Steuergerätes. 2a/2b CINCH EINGÄNGE 3/4-CH Cinch Eingangsbuchsen 1/2-CH für den Anschluss der Cinch Ausgänge des Steuergerätes. REGLER EINGANGSEMPFINDLICHKEIT 1/2-CH Eingangsempfindlichkeitsregler der Kanäle 1/2-CH, zur Anpassung an die Ausgangsspannung des Steuergerätes.
- Page 23 FRONT PANEL 2a/2b 1a/1b EA470 2.2 EINGÄNGE AM REAR PANEL EA470 4-KANAL VERSTÄRKER LAUTSPRECHER AUSGANGS-TERMINAL Lautsprecheranschlussterminals für den Anschluss von Lautsprechern. POWER INPUT TERMINAL "GND" Eingansterminal für den Anschluss an die Chassis-Masse des Kfz’s, resp. den Minuspol der Fahrzeugbatterie. INPUT TERMINAL "REM" Eingangsterminal für den Anschluss des Remote-Kabels vom Headunit.
-
Page 24: Lautspercher Kabel
Lasten ausgelegt. Die minimale Abschlussimpedanz des betroffenen Verstärker Models entnehmen Sie bitte den technischen Daten. Die angegebenen Impedanzen für stereo und gebrückten Betrieb sollten nicht unterschritten werden! Beachten Sie nachfolgende Empfehlungen: ➡ EA1250 1 Ohm mono ➡ EA275HCCA 1 Ohm mono / 0.5 Ohm stereo ➡... -
Page 25: Montage Des Verstärkers
3. MONTAGE DES VERSTÄRKERS ACHTUNG! Entfernen Sie zu Ihrer eigenen Sicherheit erst das Pluskabel vom Pluspol der Batterie! Bei allen nachfolgend beschriebenen Installationsschritten muss der Stromkreis des Kraftfahrzeugs unterbrochen sein! Erst nach Abschluss aller Installationsarbeiten wird über das Pluskabel der Stromkreis wieder geschlossen. -
Page 26: Cinch- & Remote Kabel
4.2 CINCH- & REMOTE KABEL Verlegen Sie das oder die Cinchkabel, das Fernbedienungskabel für die Pegel-Regelung von den Kanälen die den Subwoofer treiben und das Remote-Kabel vom Steuergerät zur Endstufe. Diese Kabel sollten unbedingt räumlich getrennt von der Stromzuführung des Verstärkers eingezogen werden. -
Page 27: Hochpass Trennfrequenz
Falls Ihr Steuergerät über eine DSP basierte Frequenzweiche verfügt, ist es klanglich von Vorteil sämtliche Aktivweichen in der Endstufe umgehen und die Filterung bereits im Headunit vorzunehmen. In so einem Fall müssen alle Operations-Modus Schalter auf „FULL“ gestellt werden. Die Konfiguration der Frequenzweichen auf DSP Basis erfolgt dann direkt am Steuergerät. -
Page 28: Anpassung Der Eingangsempfindlichkeit
18dB/Okt. ab und filtert die sehr tiefen (unhörbaren) Frequenzanteile im Programmaterial heraus, die der angeschlossene Subwoofer entweder nicht wiedergeben kann, oder die ihn bei hohen Ausgangspegeln zu extremen Auslenkungen treiben würden. Sie können das HPF Poti auch auf 10 Hz stehen lassen, diese sehr tiefe Frequenz hat keinen Einfluss mehr auf den hörbaren Bassbereich. -
Page 29: Technical Specifications
6. TECHNICAL SPECIFICATIONS EA2200 2-CHANNEL FULL-MOSFET AMPLIFIER 210Wrms x 2 @ 4 ohms (> 0.1% THD / 13.8V) 315Wrms x 2 @ 2 ohms (> 0.3% THD / 13.8V) 720Wrms x 1 @ 4 ohms (> 0.3% THD / 13.8V) 2 ohms stable stereo mode / 4 ohms stable bridged mode Full MOS-FET amplification circuitry Integrated highpass &... - Page 30 25mm 2 direct power input terminals Dimensions WxHxD: 355 x 50 x 275mm Net weight: 4.70kg EA1250 FULL-MOSFET MONO AMPLIFIER 260Wrms x 1 @ 4 ohms (> 0.1% THD / 13.8V) 450Wrms x 1 @ 2 ohms (> 0.3% THD / 13.8V) 590Wrms x 1 @ 1 ohms (>...
-
Page 31: Emphaser Garantie-Bestimmungen
7. EMPHASER LIMITED WARRANTY Dear customer Please read the warranty specifications below carefully. Should your EMPHASER product require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. Please do not send any product to EMPHASER Inc. -
Page 32: Warranty Card
8. WARRANTY CARD / GARANTIEKARTE Model name: ❏ ❏ ❏ ❏ POWER AMPLIFIER EA1250 EA275HCCA EA2200 EA470 Serial Number: Date of purchase: Your name: Your address: City: State: ZIP or Postal Code: Country: Your phone number: Dealer’s address & stamp Installation Approval ❏...
