BASH POWER AMPLIFIERS
INSTALLATION & OPERATING MANUAL
EINbAU- & bEDIENUNGSANLEITUNG

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ea1500-Bash and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for EM Phaser ea1500-Bash

Summary of Contents for EM Phaser ea1500-Bash

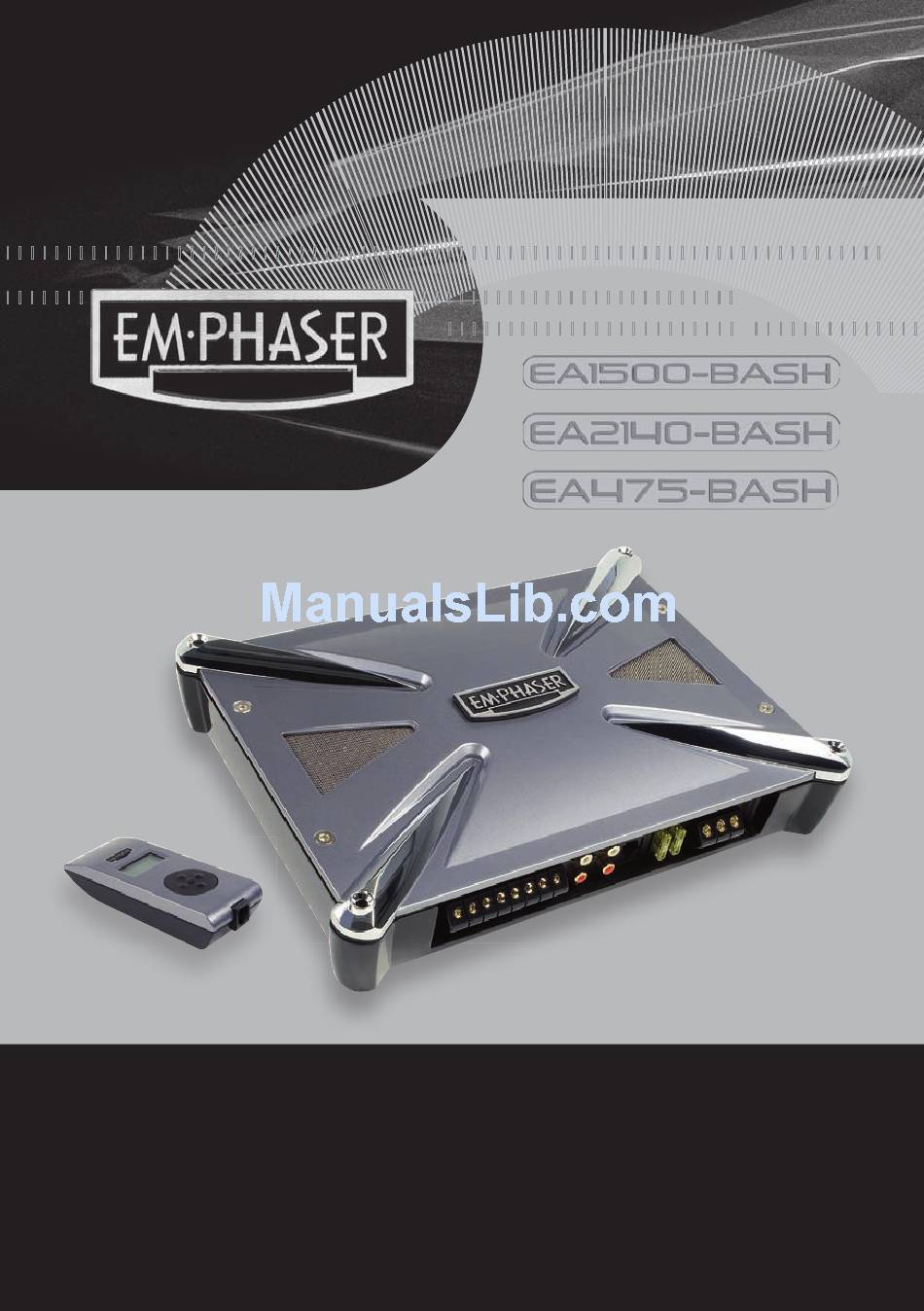

  • Page 1 BASH POWER AMPLIFIERS INSTALLATION & OPERATING MANUAL EINbAU- & bEDIENUNGSANLEITUNG...

  • Page 2: Table Of Contents

    CONTENTS 1. DESIGN FEATURES 2. CONNECTIONS & CONTROLS 6–7 2.1 SPEAKER IMPEDANCE & POWER WIRE INFO 3. AMPLIFIER MOUNTING 4. WIRE ROUTING 4.1 MAIN POWER WIRES 4.2 RCA & REMOTE WIRES 4.3 LOUDSPEAKER WIRES 5. CROSSOVER ADJUSTMENTS 5.1 SELECTING THE OPERATION MODE 5.2 USING THE REMOTE CONTROL MENU OF THE EAREM-BASH 12–17 6.
  • Page 3 INHALT 1. TECHNISCHER AUFBAU/MERKMALE 2. EINGÄNGE & FUNKTIONEN 20–21 2.1 LAUTSPRECHER-IMPEDANZ & KABEL-INFO 3. MONTAGE DES VERSTÄRKERS 4. VERKABELUNG/ELEKTRISCHER ANSCHLUSS 4.1 HAUPTSTROMKABEL 4.2 CINCH- & REMOTE-KABEL 4.3 LAUTSPRECHERKABEL 5. EINSTELLUNG DER FREQUENZWEICHE 5.1 WAHL DES BETRIEBSMODUS 5.2 MENÜ-EINSTELLUNGEN AN DER FERNBEDIENUNG EAREM-BASH 26–31 6.

  • Page 4: Important Notice

    Congratulations! And thank you for choosing this EMPHASER car audio amplifier! To maximize the performance of this amplifier and your car audio system install, we recommend that you acquaint yourself thoroughly with all capabilities and features of the EMPHASER amplifier model you have purchased.

  • Page 5: Design Features

    1. DESIGN FEATURES BASH® is a patented amplifier technology, specifically developed to offer high power output without the waste heat of traditional class-A/B amplifier designs – nor the sonic shortcomings of class-D and full-range class-D circuitry. Add to this an intelligent circuit design with the added benefit of a DSP, with full control over the power supply to safeguard the amp –...

  • Page 6: Connections & Controls

    2. CONNECTIONS & CONTROLS EA1500-BASH/EA2140-BASH/EA475-BASH SPEAKER OUTPUTS (CH1/CH2) Loudspeaker output terminals to connect the loudspeakers. RCA INPUTS Low-level stereo RCA signal input for connection with line-out of the head-unit. REMOTE PORT Telephone jack input socket for connection with the LCD remote control unit.
  • Page 7 FRONT PANEL EA1500-BASH Speaker Outputs +12V GND REM Speaker Outputs Fuses Power Line In Remote Port +12V GND REM Bridged A Bridged B Fuses Power Line In 7 8 9 Remote Port FRONT PANEL EA2140-BASH Speaker Outputs +12V GND REM...

  • Page 8: Speaker Impedance & Power Wire Info

    2.1 SPEAKER IMPEDANCE & POWER WIRE INFO The heat dissipation capacity of this amplifier line has been designed to cope with low impedance loads. However, EMPHASER laboratories recommend to stay at or above the suggested impedance ratings listed below: EA1500-BASH 2 ohms mono ➡ EA2140-BASH 2 ohms stereo/4 ohms bridged ➡...

  • Page 9: Amplifier Mounting

    3. AMPLIFIER MOUNTING Attention! For your own safety, disconnect the negative battery terminal (GND) or remove the main fuse in the positive power cable near the car battery, before you start any wiring work! Before you proceed to install this EMPHASER amplifier, it is recommended to map out the complete system and the respective wiring required.

  • Page 10: Wire Routing

    4. WIRE ROUTING 4.1 MAIN POWER WIRES Run the positive main power cable (”+12 V“) directly from the positive terminal of the car battery to the amplifier. For protection of your car audio system against electrical fire hazards, resulting from a short-circuit of the main power cable to chassis ground a main fuse holder must be inserted within the first 30 cm of the positive main power cable.

  • Page 11: Crossover Adjustments

    5. CROSSOVER ADJUSTMENTS 5.1 SELECTING THE OPERATION MODE You must select and set the appropriate operation mode before you can attempt any of the crossover frequency adjustments. This setting depends on the speaker system connected to the amplifier. Select the appropriate operation mode as follows: ➡...

  • Page 12: Using The Remote Control Menu Of The Earem-Bash

    The setup menu can be invoked by pressing the OK button 3 secs. LEFT RIGHT 4. When you save the parameter settings you get back to the model number (EA1500-BASH) DOWN default screen. START MENU 1-CHANNEL Power On Loading…...
  • Page 13 SETUP MENU 1-CHANNEL OK button, page 12 Press for min. 3 secs LPF FREQ LPF FREQ LPF FREQ Sets Lowpass frequency 60Hz 95Hz 130Hz with the left/right arrow keys SELECTION: 60Hz till 130Hz @ 10Hz steps Slope Slope Slope Sets Lowpass slopes +18dB +12dB +24dB...
  • Page 14 5.2 USING THE REMOTE CONTROL MENU OF THE EAREM-BASH EA2140-BASH CH 1 & 2 1. Buttons to select the menu points. Press up or down to access the next menu point. 2. To adjust the parameters and values. When MODEL pressing the right button A to increase the EA2140-BASH value.
  • Page 15 SETUP MENU 2-CHANNEL OK button, page 14 Press for min. 3 secs Mode Mode Mode Sets x-over mode Lowpass Highpass Flat SELECTION: Lowpass / Highpass / Flat FREQ FREQ FREQ Sets the frequency 60Hz 130Hz 200Hz with the left/right arrow keys SELECTION: 60Hz till 200Hz @ 10Hz steps Slope Slope...
  • Page 16 5.2 USING THE REMOTE CONTROL MENU OF THE EAREM-BASH EA475-BASH CH 3 & 4 1. Buttons to select the menu points. Press up or down to access the next menu point. MODEL 2. To adjust the parameters and values. When EA475-BASH pressing the right button A to increase the value.
  • Page 17 SETUP MENU 4-CHANNEL OK button, page 16 Press for min. 3 secs Mode Mode Mode Sets x-over mode Lowpass Highpass Flat SELECTION: Lowpass / Highpass / Flat FREQ FREQ FREQ Sets the frequency 60Hz 130Hz 200Hz with the left/right arrow keys SELECTION: 60Hz till 200Hz @ 10Hz steps Slope Slope...
  • Page 18 Herzlichen Glückwunsch! Wir danken Ihnen, dass Sie sich zum Kauf dieses EMPHASER Verstärkers entschieden haben. Damit Sie die Wiedergabequalität und die Leistungsfähigkeit Ihres Verstärkers voll ausschöpfen kön- nen, möchten wir Sie bitten, sich eingehend mit den Möglichkeiten und technischen Features dieses Verstärkers vertraut zu machen.

  • Page 19: Technischer Aufbau/Merkmale

    1. TECHNISCHER AUFbAU/MERKMALE BASH® ist eine patentierte Verstärkerschaltung die speziell entwickelt wurde, um eine hohe Leistungsabgabe ohne die übliche Abwärme von Class-A/B, oder den klanglichen Nachteilen von Class-D-basierten Schaltungen sicherzustellen. Mit diesen Voraussetzungen und einer intelligenten DSP-basierten Netzteilsteuerung wird eine völlige Betriebssicherheit garantiert, welche das Produkt nicht nur fast unzerstörbar macht –...

  • Page 20: Eingänge & Funktionen

    2. EINGÄNGE & FUNKTIONEN EA1500-BASH/EA2140-BASH/EA475-BASH LAUTSPRECHER-AUSGANGS-TERMINAL Lautsprecheranschlussterminal für den Anschluss von Lautsprechern. CINCH-EINGÄNGE Cinch-Eingangsbuchsen für den Anschluss der Cinch-Ausgänge des Steuergerätes. EINGANGSbUCHSE FÜR DIE FERNbEDIENUNGSEINHEIT Telefonbuchsen-Eingang zum Anschluss des Verbindungskabels der Fernbedienungseinheit. „FUSES“-SICHERUNGEN ATC-Sicherungen für interne Absicherung des Verstärkers gegen Überlastung und Fehl- manipulation.
  • Page 21 FRONT PANEL EA1500-BASH Speaker Outputs +12V GND REM Speaker Outputs Fuses Power Line In Remote Port +12V GND REM Bridged A Bridged B Fuses Power Line In 7 8 9 Remote Port FRONT PANEL EA2140-BASH Speaker Outputs +12V GND REM...

  • Page 22: Lautsprecher Impedanz & Kabelinfo

    Die Wärmekapazität dieser Endstufenlinie wurde für niederohmige Lasten ausgelegt. Die minimale Abschlussimpedanz des jeweiligen Verstärkermodells entnehmen Sie bitte den technischen Daten. Die angegebenen Impedanzen für Stereobetrieb und gebrückten Betrieb sollten nicht unterschritten werden! Beachten Sie nachfolgende Empfehlungen: EA1500-BASH ➡ 2 Ohm Mono EA2140-BASH ➡...

  • Page 23: Montage Des Verstärkers

    3. MONTAGE DES VERSTÄRKERS ACHTUNG! Entfernen Sie zu Ihrer eigenen Sicherheit erst das Massekabel von der batterie! Bei allen nachfolgend beschriebenen Installationsschritten muss der Stromkreis des Kraftfahrzeugs unterbrochen sein! Erst nach Abschluss aller Installationsarbeiten wird über das Massekabel der Stromkreis wieder geschlossen. Bevor Sie mit der Montage dieses Verstärkers beginnen: Berücksichtigen Sie vorab die Kabelverläufe und den Installationsort des Car-Amps.

  • Page 24: Verkabelung/Elektrischer Anschluss

    4. VERKAbELUNG/ELEKTRISCHER ANSCHLUSS 4.1 HAUPTSTROMKABEL Verlegen Sie nun das Pluskabel direkt von der batterie zum Verstärker. Innerhalb der ersten 30 cm nach dem Pluspolklemmenabgriff muss eine Hauptsicherung angebracht werden (Absicherung des Pluskabels gegen Kurzschluss auf Fahrzeug-Masse und dadurch resultier- endem Kabelbrand!) Verwenden Sie eine dem Stromkabelquerschnitt entsprechende Haupt-Sicherung.

  • Page 25: Einstellung Der Frequenzweiche

    5. EINSTELLUNG DER FREQUENZWEICHE 5.1 WAHL DES BETRIEBSMODUS In Abhängigkeit vom angeschlossenen Lautsprechersystem müssen Sie nun für die jeweiligen Kanalpaare die Arbeitsweise der integrierten elektronischen Frequenzweiche definieren. Die Einstellung erfolgt über die separat erhältliche Fernbedienung EAREM-BASH. Jedes Kanalpaar ermöglicht die Wahl von Hochpass-, Tiefpass- und Flat-Betrieb der nachfolgenden Verstärkerkanäle. Die Hochpass/Tiefpass-Funktion der integrierten Frequenzweiche teilt den eingesetzten Laut- sprechersystemen wie z.

  • Page 26: Menü-Einstellungen An Der Fernbedienung Earem-Bash

    Parameter Einstellungen. Das Setup-Menü kann durch 3 Sekunden Drücken der OK-Taste LEFT RIGHT aufgerufen werden. 4. Nach dem Speichern der Parameter Ein- DOWN stellungen gelangen Sie zurück zum Standard- Bildschirmmenü: MODEL EA1500-BASH. START-MENÜ 1-KANAL Power On Loading… Start-Bildschirm: erscheint nach ca. 5 Sekunden...
  • Page 27 SETUP-MENÜ 1-KANAL OK-Taste auf Seite 26 Mindestens 3 Sekunden drücken LPF FREQ LPF FREQ LPF FREQ Einstellen der Tiefpass-Frequenz 60Hz 95Hz 130Hz mit den Pfeil-Tasten: links/rechts AUSWAHL: 60Hz bis 130Hz @ 10Hz Stufen Slope Slope Slope Einstellen der Tiefpass- +18dB +12dB +24dB Flankensteilheit...

  • Page 28: Menü-Einstellungen An Der Fernbedienung Earem-Bash

    5.2 MENÜ-EINSTELLUNGEN AN DER FERNBEDIENUNG EAREM-BASH EA2140-BASH CH 1 & 2 1. Tasten, um die einzelnen Menüs zu erreichen. Drücken Sie die -Taste oder die -Taste, um den nächsten bzw. vorherigen Menüpunkt auszuwählen. 2. Zum Einstellen der Parameter und Werte. MODEL EA2140-BASH Durch Drücken der rechten [A]-Taste erhöht...
  • Page 29 SETUP-MENÜ 2-KANAL OK-Taste auf Seite 28 Mindestens 3 Sekunden drücken Mode Mode Mode Einstellen der Betriebsart Lowpass Highpass Flat AUSWAHL: Lowpass / Highpass / Flat FREQ FREQ FREQ Einstellen der Frequenz 60Hz 130Hz 200Hz mit den Pfeil-Tasten: links/rechts AUSWAHL: 60Hz bis 200Hz @ 10Hz Stufen Slope Slope Slope...
  • Page 30 5.2 MENÜ-EINSTELLUNGEN AN DER FERNBEDIENUNG EAREM-BASH EA475-BASH CH 3 & 4 1. Tasten, um die einzelnen Menüs zu erreichen. Drücken Sie die -Taste oder die -Taste, um den nächsten bzw. vorherigen Menüpunkt auszuwählen. 2. Zum Einstellen der Parameter und Werte. MODEL Durch Drücken der rechten [A]-Taste erhöht EA475-BASH...
  • Page 31 SETUP-MENÜ 4-KANAL OK-Taste auf Seite 30 Mindestens 3 Sekunden drücken Mode Mode Mode Einstellen der Betriebsart Lowpass Highpass Flat AUSWAHL: Lowpass / Highpass / Flat FREQ FREQ FREQ Einstellen der Frequenz 60Hz 130Hz 200Hz mit den Pfeil-Tasten: links/rechts AUSWAHL: 60Hz bis 200Hz @ 10Hz Stufen Slope Slope Slope...

  • Page 32: Technical Specifications

    6. TECHNICAL SPECIFICATIONS EA1500-BASH  TECHNICAL SpECIfICATIoNS 1-CHANNEL BASH® AMPLIFIER 500W x 1 @ 4 Ohm (< 0.1% THD / 14.4V) 500W x 1 @ 2 Ohm (< 0.1% THD / 14.4V) 300W x 1 @ 1 Ohm (< 0.1% THD / 14.4V) Frequency response: 20 Hz –...

  • Page 33: Technische Spezifikationen

    6. TECHNISCHE SPEZIFIKATIONEN EA1500-BASH  TECHNISCHE SpEZIfIKATIoNEN 1-KANAL BASH® VERSTÄRKER 500W x 1 @ 4 Ohm (< 0.1% THD / 14.4V) 500W x 1 @ 2 Ohm (< 0.1% THD / 14.4V) 300W x 1 @ 1 Ohm (< 0.1% THD / 14.4V) Frequenzgang: 20 Hz –...

  • Page 34: Limited Warranty

    7. LIMITED WARRANTy Dear customer Please read the warranty specifications below carefully. Should your EMPHASER product require warranty service, please return it to the retailer from whom it was purchased or the distributor in your country. Please do not send any product to EMPHASER Inc.

  • Page 35: Warranty Card

    8. WARRANTy CARD/GARANTIEKARTE Limited Warranty: 24 Months (Valid with authorized Installation Approval only) EA1500-BASH EA2140-BASH EA475-BASH Model name: ❏ ❏ ❏ EA1500-bASH EA2140-bASH EA475-bASH Date of purchase: Serial number: Your name: Your address: City: State: ZIP or Postal Code: Country: Your phone number: Dealer’s address &...
  • Page 36 Emphaser Inc., Wyoming, Michigan, U.S.A.

This manual is also suitable for:

Ea2140-bashEa475-bash
