Genelec 8020C Operating Manual page 18

Genelec Oy 8020
90
d
B
85
r
80
A
75
BASS TILT
85
80
75
BASS ROLL-OFF
70
40
70 100 200
Genelec Oy 8020
90
d
B
85
r
80
A
75
70
65
40
70 100 200
18 Français
(dBr) vs freq (Hz) 6 Apr 05
500 5k
1k 2k
(dBr) vs freq (Hz) 6 Apr 05
0° 15° 30°
45° 60°
500 5k
1k 2k

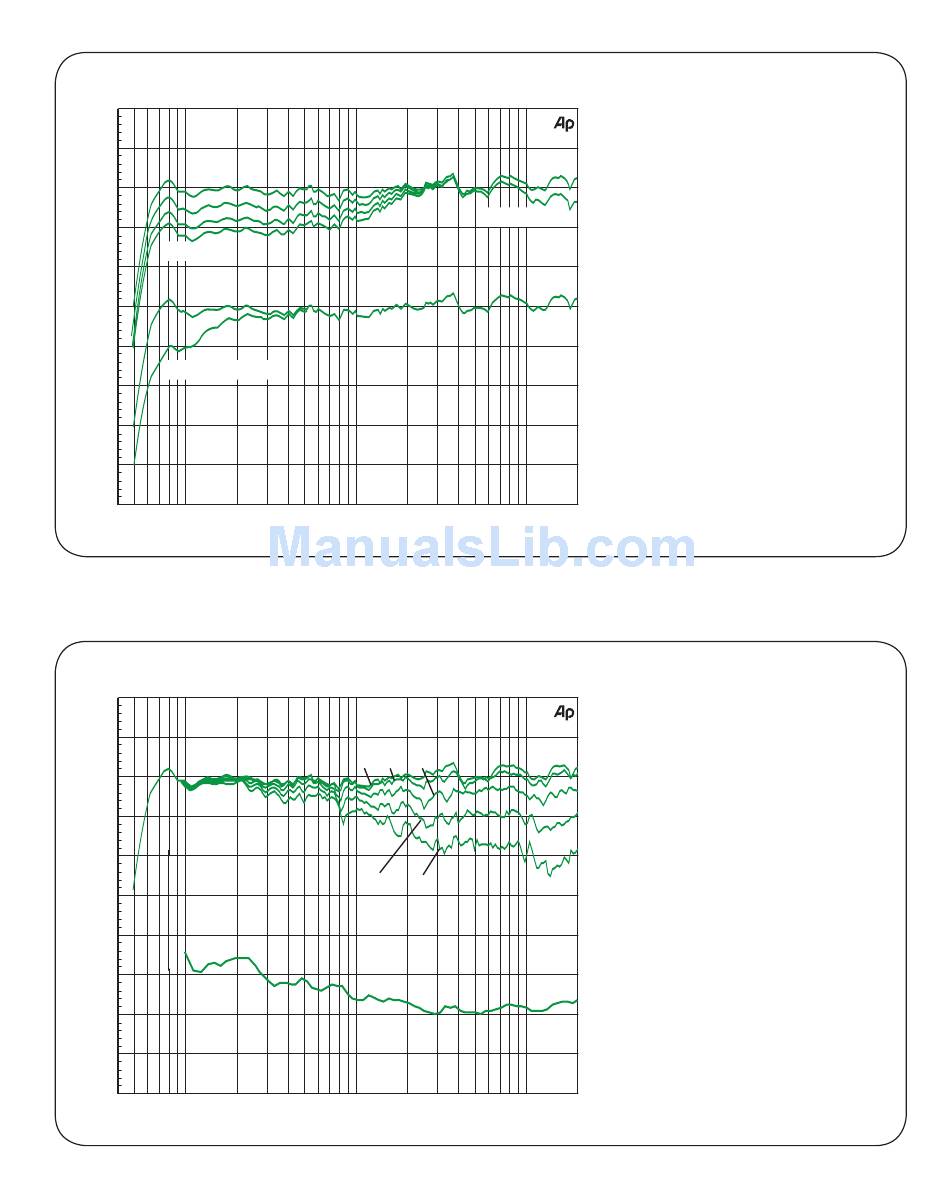

Illustration 4. Les courbes mon-
trent l'effet des commandes
"Bass Tilt", "Treble Tilt" et "Bass
Roll-Off " sur la réponse en
fréquence en champ libre de la
8020C.
TREBLE TILT
20k Hz
10k
Illustration 5. Le groupe de
courbes montre les caractéri-
stiques de directivité horizon-
tale de la 8020C mesurées à 1
m. La courbe inférieure montre
la réponse en puissance de
l'enceinte.
20k Hz
10k
